2022 PEUGEOT PARTNER Upute Za Rukovanje (in Croatian)

167
Vožnja

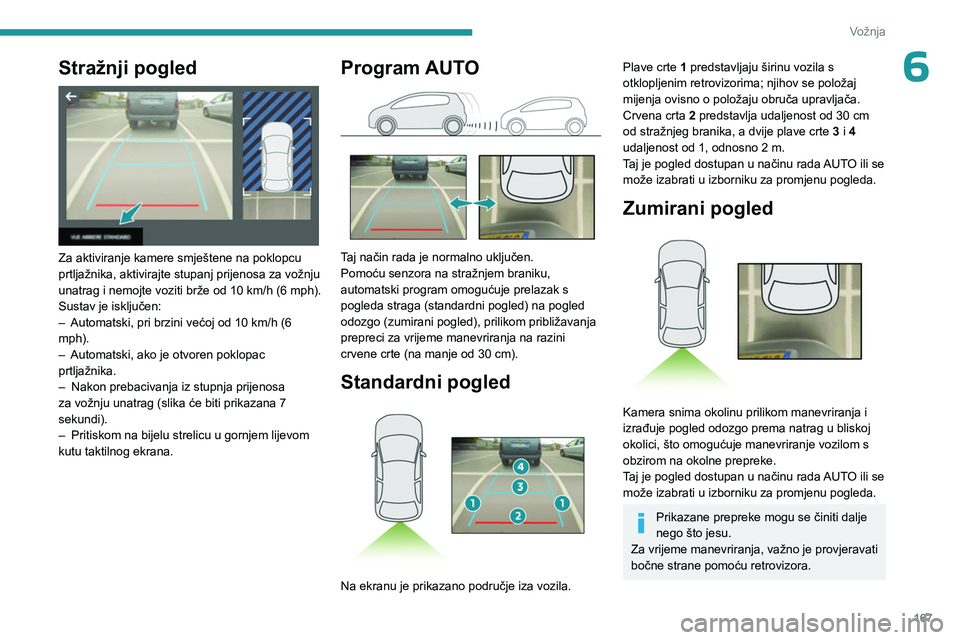

6Stražnji pogled

Za aktiviranje kamere smještene na poklopcu
prtljažnika, aktivirajte stupanj prijenosa za vožnju
unatrag i nemojte voziti brže od 10 km/h (6 mph).
Sustav je isključen:
–
Automatski, pri brzini većoj od 10 km/h (6
mph).
–


Automatski, ako je otvoren poklopac
prtljažnika.
–


Nakon prebacivanja iz stupnja prijenosa
za vožnju unatrag (slika će biti prikazana 7
sekundi).
–


Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30
cm).
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
otklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30 cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.

168
Vožnja
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Park Assist

Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .
Ovaj sustav pruža aktivnu pomoć pri parkiranju:
otkriva parkirno mjesto, a zatim upravlja
servoupravljačem vozila dok vozač određuje
smjer, mijenja stupnjeve prijenosa, usporava i
koči.
Za pomoć vozaču u nadzoru manevra, sustav
automatski pokreće prikaz iz funkcije
Visiopark 1
i aktivira pomoć pri parkiranju.
Sustav mjeri dostupna parkirna mjesta i
izračunava udaljenosti od prepreka pomoću
ultrazvučnih senzora ugrađenih u prednji i
stražnji branik vozila.


Sustav pomaže pri sljedećim manevrima:
A. Ulazak u paralelno parkirno mjesto
B. Izlazak s paralelnog parkirnog mjesta
C. Ulazak u parkirno mjesto između dvaju vozila
Rad
► Dok prilazite parkirnom mjestu, smanjite
brzinu vozila na 30 km/h ili manje.
Uključivanje funkcije
Funkcija se aktivira u izborniku
Vozilo / Rasvj. za vožnju na
taktilnom ekranu.
Odaberite „Park Assist“.
Uključivanjem funkcije isključuje se
sustav Nadzor mrtvih kutova.
Funkciju možete isključiti u bilo kojem
trenutku, sve do ulaska na parkirno
mjesto ili izlaska iz parkirnog mjesta,
pritiskom na strelicu u gornjem lijevom kutu
stranice na ekranu.
Odabir vrste manevriranja

169
Vožnja
6Stranica za odabir manevra prikazuje se
na taktilnom ekranu: ako se vozilo kretalo
nakon uključenja kontakta, prema zadanim
vrijednostima prikazuje se stranica "Ulazak"; u
protivnom se prikazuje stranica "Izlazak".
►
Odaberite vrstu i stranu manevra da biste
uključili traženje parkirnog mjesta.
Odabrani manevar može se promijeniti u svakom
trenutku, čak i kada tražite slobodno parkirno
mjesto.
Uključuje se žaruljica pokazivača za
potvrdu odabira.
Traženje parkirnog mjesta
► Trebali biste voziti na udaljenosti između
0,50 m i 1,50 m od reda parkiranih vozila i
nikada ne smijete prekoračiti brzinu od 30
km/h
dok sustav ne pronađe dostupno mjesto.
Traženje parkirnog prostora obustavlja se
pri većim brzinama. Funkcija se automatski
isključuje ako brzina vozila prijeđe 50 km/h.
Za "paralelno" parkiranje najmanja
veličina parkirnog mjesta mora biti
jednaka veličini vašeg vozila plus 0,60 m.
Za ''okomito'' parkiranje širina prostora mora
biti jednaka širini vašeg vozila plus 0,70 m.
Ako je funkcija pomoći pri parkiranju bila isključena u izborniku Rasvj. za
vožnju/Vozilo na taktilnom ekranu,
automatski će se ponovno uključiti nakon
uključivanja sustava.


Kad sustav pronađe slobodno parkirno mjesto,
na ekranu za parkiranje prikazuje se „ OK“ i
oglašava se zvučni signal.
Priprema manevra
► Krećite se vrlo sporo dok se ne prikaže
zahtjev za zaustavljanje vozila: „ Zaustavljanje
vozila
”, znak „STOP” i zvučni signal.
Kad se vozilo zaustavi, na ekranu će se prikazati
stranica s uputama.
►

Slijedite upute kako biste se pripremili za
manevar

.
Početak manevra označava se prikazivanjem
poruke „Manevar u tijeku“ popraćene zvučnim
signalom.
Vožnja unatrag označava se porukom: „ Release
the steering wheel, reverse“ (Otpustite obruč
upravljača, vozite unatrag).
Funkcija Visiopark 1 i pomoć pri parkiranju
automatski se aktiviraju kako bi vam pomogli
nadgledati okruženje vašeg vozila tijekom
manevra.
Tijekom manevra
Sustav upravlja upravljačem vozila. Prikazuju
se upute za smjer manevriranja prilikom ulaska
i izlaska iz mjesta između dva vozila i za sve
manevre okomitog parkiranja.
Upute se prikazuju kao simboli popraćeni
porukom:
"Vožnja unatrag".
"Idi naprijed".
Status manevriranja prikazano je sljedećim
simbolima:
Manevar u tijeku (zeleno).
Manevar otkazan ili završen (crveno)
(strelice upozoravaju da vozač mora
preuzeti nadzor nad vozilom).
Maksimalne brzine tijekom manevara označene
su sljedećim simbolima:
77 km/h za ulazak u parkirno mjesto.
55 km/h za izlazak iz parkirnog mjesta.
Između faza manevriranja, obruč
upravljača naglo se okreće: nemojte
držati obruč upravljača i nemojte stavljati ruke
između prečki obruča upravljača. Pazite na
predmete koji bi mogli omesti manevar (široka

170
Vožnja
odjeća, šal, kravata itd.). Opasnost od
ozljede!
Vozač je dužan stalno paziti na promet,
osobito na vozila iz suprotnog smjera.
Vozač mora provjeriti da na putu kretanja
vozila nema predmeta ili ljudi.
Slike iz kamera koje se prikazuju na
taktilnom ekranu mogu biti deformirane
zbog terena.
U sjenovitim područjima, po jakom suncu ili
jakoj rasvjeti, slika može biti zatamnjena s
manjim kontrastom.
Manevar može u bilo kojem trenutku trajno
prekinuti sam vozač ili ga sustav prekida
automatski.
Prekid po nalogu vozača:
–

preuzimanje nadzora nad vozilom.
–


uključivanje pokazivača smjera na suprotnoj
strani od smjera manevra.
–


otkopčavanje sigurnosnog pojasa vozača.
–


isključivanje kontakta.
Automatski prekid sustava:
–


prekoračenje ograničenja brzine vozila: 7
km/h
tijekom manevara ulaska na parkirno mjesto i
5

km/h tijekom manevara izlaska iz parkirnog
mjesta,
–

aktiviranje sustava sprečavanja proklizavanja
kotača na skliskom kolniku.
–


otvaranje vrata ili prtljažnika.
–


motor se gasi.
–


neispravnost sustava. –


nakon deset manevara ulaska i izlaska iz
mjesta između dva vozila te nakon sedam
manevara okomitog parkiranja.
Funkcija se automatski isključuje prekidom
manevra.
Simbol manevra prikazuje se u crvenoj boji, uz
poruku "
Prekid manevra
" na taktilnom ekranu.
Poruka upućuje vozača da preuzme nadzor nad
vozilom.
Funkcija se isključuje nakon nekoliko
sekundi, gasi se žaruljica pokazivača, a
funkcija se vraća na početni prikaz.
Završetak manevra ulaska u parkirno
mjesto ili izlaska iz njega
Vozilo se zaustavlja čim se manevar završi.
Simbol manevra prikazuje se u crvenoj boji uz
poruku „Manevar dovršen” na taktilnom ekranu.
Kada se funkcija isključi, gasi se i
žaruljica pokazivača uz zvučni signal.
U slučaju ulaska u parkirno mjesto vozač će
možda morati dovršiti manevar.
Ograničenja u radu
– Sustav može predložiti neodgovarajuće
parkirno mjesto (zabranjeno parkiranje, popravci
na kolniku, mjesto uz jarak itd.).
–

Sustav može pokazivati da je mjesto
pronađeno, no neće ga ponuditi jer je na
suprotnoj strani manevra fiksna prepreka koja
onemogućuje vozilu praćenje putanje potrebne
za parkiranje.
– Sustav može pokazivati da je mjesto
pronađeno, ali neće pokrenuti manevar jer to ne
dopušta širina voznog traka.
–

Sustav nije predviđen za manevre parkiranja u
oštrom zavoju.
–


Sustav ne prepoznaje mjesta koja su puno
veća od samog vozila ili koja imaju prepreke
koje su preniske (pločnik, klinovi itd.) ili preuske
(drveće, stupovi, žičane ograde itd.).
–


Ako je prtljažnik jako opterećen, nagib vozila
prema stražnjem dijelu može poremetiti mjerenje
udaljenosti.
Ne koristite funkciju u sljedećim vanjskim
uvjetima:
–

uz jarak (npr
. prokop), mol ili uz rub litice,
–

ako je površina kolnika skliska (npr
.
poledica).
Ne koristite se funkcijom ako postoje
sljedeće neispravnosti:
–

ako je tlak u gumama prenizak,
–


ako je jedan branik oštećen,
–


ako je jedna kamera oštećena,
Ne koristite se funkcijom ako je na vozilu
načinjena neka od sljedećih preinaka:
–

ako prevozite predmet koji je veći
od dimenzija vozila (ljestve na krovnim
nosačima, nosač bicikla na poklopcu
prtljažnika itd.),
–


ako nemate homologiranu kuku za vuču,
–


ako imate postavljene lance za snijeg,

171
Vožnja
6– ako vozite s tankim rezervnim kotačem,
– ako postavljeni kotači nisu iste veličine kao
originalni,
–

nakon preinaka na jednom ili oba branika
(dodatna zaštita),
–


ako su senzori prelakirani izvan mreže
PEUGEOT

,
–

ako senzori nisu homologirani za vozilo.
Neispravnosti
Kad funkcija nije uključena, nakratko će
zabljeskati žaruljica pokazivača i začut će
se zvučni signal, upozoravajući na neispravnost
sustava.
Ako se pojavi neispravnost za vrijeme upotrebe
sustava, žaruljica pokazivača se gasi.
Ako se neispravnost parkirnih senzora pojavi za vrijeme upotrebe, na što
upozorava uključivanje ove žaruljice, funkcija će
se isključiti.
Obratite se mreži PEUGEOT ili stručnoj radionici.
U slučaju neispravnosti servoupravljača,
ova žaruljica upalit će se na ploči s
instrumentima, uz poruku upozorenja.
Obavezno zaustavite vozilo.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.

0039
0053
002F00480003
004E0058
0052
0051
0019
003400350029002400330028002C00200148
TOTAL000300340038-4984.6
00560058
00330052
00570048
00150003
0015000A
0015

173
Praktične informacije
7Kompatibilnost goriva
Benzinska goriva u skladu s normom EN228
koja sadrže 5 % odnosno 10 % etanola.

Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(npr. čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje) strogo je
zabranjena - opasnost od oštećenja motora i
sustava goriva!
Dopuštena je upotreba samo aditiva za
gorivo koji zadovoljavaju norme B715001
(benzin) ili B715000 (dizel).
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50 %.
Pri temperaturama nižim od -15 °C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 61 l (Benzinski) ili
50 l (Dizel).
Razina rezerve: oko 6 litara.
Niska razina goriva
/2
1 1Kad se razina goriva spusti na
rezervu, pali se ova žaruljica na
ploči s instrumentima uz poruku i zvučni signal.
U trenutku prvog paljenja ima još oko 6 litara
goriva.
Dok se u spremnik ne ulije dovoljna količina
goriva, ta žaruljica ponovo će se upaliti nakon
svakog uključivanja kontakta, uz poruku na
ekranu i zvučni signal. Pri vožnji se ta poruka i
zvučni signal ponavljaju u sve kraćim intervalima
kako se razina goriva spušta prema 0.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pokraj žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
U spremnik je potrebno uliti više od 10 litara
kako bi pokazivač razine goriva registrirao novu
količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj podtlak je normalna pojava, a nastaje zbog
brtvljenja sustava goriva.
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.
►

Otključajte vozilo ključem Keyless Entry and
Start.
►


Otvorite poklopac spremnika goriva.

174
Praktične informacije

► Ako imate običan ključ, umetnite ga u čep i
okrenite ulijevo.


► Odvrnite i izvadite čep spremnika i stavite ga
na držač na poklopcu čepa spremnika goriva.
►

Gurnite pištolj do kraja (guranjem metalnog
ventila

A).
►

Napunite spremnik. Ne punite ga dalje od
trećeg prekida pištolja jer bi to moglo uzrokovati
neispravnosti.
►


Postavite čep natrag na mjesto i zatvorite ga
okretanjem udesno.
► Guranjem zatvorite poklopac spremnika
goriva (vozilo mora biti otključano).




Ako je vozilo opremljeno kliznim vratima s lijeve strane, nemojte ih otvarati dok je
otvoren poklopac spremnika goriva. U
protivnom, postoji opasnost od oštećenja
poklopca spremnika goriva i kliznih vrata, a
osoba koja toči gorivo može se ozlijediti.


Ako je poklopac spremnika goriva otvoren, uređaj će spriječiti otvaranje
lijevih bočnih vrata.
Međutim, vrata se mogu otvoriti do pola.
Zatvorite poklopac spremnika goriva da biste
ponovno mogli rukovati vratima.


Ako je poklopac spremnika goriva otvoren, uređaj će spriječiti otvaranje
lijevih bočnih vrata.
Međutim, vrata se mogu otvoriti do pola.
Zatvorite poklopac spremnika goriva da biste
ponovno mogli rukovati vratima.
Vozilo je opremljeno katalizatorom koji smanjuje
štetne tvari u ispušnim plinovima.
Ako u spremnik ulijete gorivo koje ne
odgovara motoru vašega vozila,
spremnik goriva mora se obavezno
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim uređajem
koji prekida dovod goriva u slučaju sudara.
Zaštitni profil za gorivo
(dizel)
(Ovisno o tržištu.)
Ovaj mehanički profil onemogućuje punjenje
benzina u spremnik vozila s dizelskim motorom.
Zaštitni profil smješten je na ulazu spremnika, a
vidljiv je nakon skidanja čepa.
