2022 CITROEN C5 AIRCROSS Návod na použití (in Czech)

167
Praktické informace

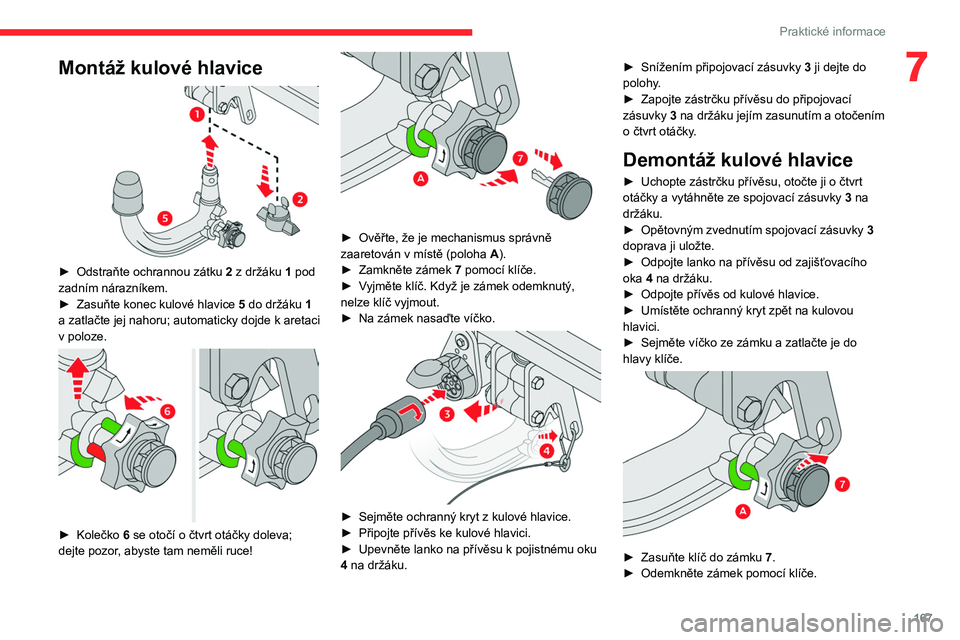

7Montáž kulové hlavice

► Odstraňte ochrannou zátku 2 z držáku 1 pod
zadním nárazníkem.
►

Zasuňte konec kulové hlavice 5

do držáku 1
a zatlačte jej nahoru; automaticky dojde k
aretaci
v
poloze.


► Kolečko 6 se otočí o čtvrt otáčky doleva;
dejte pozor, abyste tam neměli ruce!


► Ověřte, že je mechanismus správně
zaaretován v místě (poloha A).
►

Zamkněte zámek
7 pomocí klíče.
►

V
yjměte klíč. Když je zámek odemknutý,
nelze klíč vyjmout.
►

Na zámek nasaďte víčko.

► Sejměte ochranný kryt z kulové hlavice.
► Připojte přívěs ke kulové hlavici.
►

Upevněte lanko na přívěsu k
pojistnému oku
4 na držáku. ►

Snížením připojovací zásuvky
3
ji dejte do
polohy.
►
Zapojte zástrčku přívěsu do připojovací
zásuvky
3 na držáku jejím zasunutím a otočením
o čtvrt otáčky.
Demontáž kulové hlavice
► Uchopte zástrčku přívěsu, otočte ji o čtvrt
otáčky a vytáhněte ze spojovací zásuvky 3
na
držáku.
►

Opětovným zvednutím spojovací zásuvky 3


doprava ji uložte.
►

Odpojte lanko na přívěsu od zajišťovacího
oka

4 na držáku.
►

Odpojte přívěs od kulové hlavice.
►


Umístěte ochranný kryt zpět na kulovou
hlavici.
►


Sejměte víčko ze zámku a zatlačte je do
hlavy klíče.


► Zasuňte klíč do zámku 7.
► Odemkněte zámek pomocí klíče.

168
Praktické informace

► Pevně držte kulovou hlavici 5 jednou rukou;
druhou rukou vytáhněte a plně otočte kolečkem
6 doprava, ale neuvolňujte jej.
►

V
ytáhněte kulovou hlavici z dolní strany
držáku 1.
►

Uvolněte kolečko; to se automaticky zastaví
v

odemknuté poloze (poloha B).


► Do držáku 1 umístěte ochrannou zátku 2.
► Uložte kulovou hlavici do vaku, který ji chrání
před nárazy a nečistotami.
Údržba
Správná funkce je možná pouze v případě,
že jsou kulová hlavice a její držák udržovány
v
čistotě.
Před mytím vozidla vysokotlakým proudem
vody musí být kulová hlavice odmontována a do
držáku zasunuta ochranná zátka.
Nalepte přiložený štítek na dobře
viditelné místo blízko držáku nebo do
zavazadlového prostoru.
Pro jakoukoli práci na systému tažného
zařízení se obraťte na prodejce CITROËN či
kvalifikovaný servis.
Režim úspory energie
Tento systém řídí dobu použití určitých funkcí,
aby se zachovala dostatečná úroveň nabití
v
baterii při vypnutém zapalování.
Po vypnutí motoru můžete stále používat funkce,
jako jsou audiosystém a telematický systém,
stěrače, tlumená světla či stropní lampičky
– celková doba použití těchto funkcí je přibl.
40
minut.
Výběr režimu
Při přechodu do režimu úspory energie se
zobrazí zpráva s potvrzením a aktivní funkce
jsou uvedeny do pohotovostního režimu.
Probíhá-li v této době telefonní hovor,
bude jej systém udržovat přibl. 10 minut
prostřednictvím systému handsfree
audiosystému.
Ukončení režimu
Tyto funkce se automaticky znovu zaktivují při
dalším použití vozidla.
Chcete-li tyto funkce obnovit okamžitě,
nastartujte motor a nechte jej běžet:
–

méně než 10
minut pro použití zařízení
přibližně 5
minut,
–

více než 10
minut pro použití zařízení přibližně
30
minut.
K
zajištění dostatečného nabití baterie nechte
motor běžet po stanovenou dobu.
Pro dobíjení baterie se motor nesmí opakovaně
vypínat a startovat znovu.
S vybitou baterií nelze motor nastartovat.
Více informací o 12V baterii viz
příslušná kapitola.
Režim snížení el. zátěže
vozidla
Tento systém spravuje použití určitých funkcí
podle úrovně nabití, která ještě zbývá v baterii.
Když je vozidlo v
pohybu, funkce snížení el.
zátěže dočasně deaktivuje určité funkce, jako
jsou klimatizace a vyhřívané zadní okno.
Jakmile to podmínky umožní, budou
deaktivované funkce automaticky znovu
aktivovány.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nikdy se nesmějí
montovat na rezervní kolo „dojezdového“
typu.
Respektujte nařízení a předpisy pro
používání sněhových řetězů specifické
pro danou zemi a maximální povolenou
rychlost.
Používejte pouze řetězy, které jsou uzpůsobené
danému typu kol vozidla: Rozměry původních pneumatik Maximální rozměr
článku
215/65 R17 9 mm
225/55 R18 9 mm
235/55 R18 Řetězy nelze použít.
205/55 R19 9 mm
Více informací o sněhových řetězech vám
poskytne prodejce CITROËN nebo kvalifikovaný
servis.

169
Praktické informace
7Jakmile to podmínky umožní, budou
deaktivované funkce automaticky znovu
aktivovány.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nikdy se nesmějí
montovat na rezervní kolo „dojezdového“
typu.
Respektujte nařízení a předpisy pro
používání sněhových řetězů specifické
pro danou zemi a
maximální povolenou
rychlost.
Používejte pouze řetězy, které jsou uzpůsobené
danému typu kol vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
215/65 R17 9 mm
225/55 R18 9 mm
235/55 R18 Řetězy nelze použít.
205/55 R19 9 mm
Více informací o sněhových řetězech vám
poskytne prodejce CITROËN nebo kvalifikovaný
servis.
Doporučení týkající se
montáže
► K nasazení sněhových řetězů během cesty,
odstavte vozidlo na rovném povrchu, na kraji
silnice.
►

Zatáhněte parkovací brzdu a případně
zajistěte kola klíny

, abyste zabránili vozidlu v
pohybu.
►

Nasaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
►


Opatrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost 50

km/h.
►

Zastavte vozidlo a ověřte, zda jsou sněhové
řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškozovali pneumatiky vozidla ani povrch
vozovky
. Pokud je vozidlo vybaveno disky kol
z lehkých slitin, ujistěte se, že žádná část
sněhového řetězu nebo úchytů není
v

kontaktu s ráfkem.
Kryt pro velmi chladné
podnebí
(V závislosti na zemi prodeje)
Toto demontovatelné zařízení zabraňuje
hromadění sněhu okolo ventilátoru chladiče.
Sestává ze dvou prvků pro dolní část předního
nárazníku a dalšího prvku pro střední dolní část.
V případě potíží s instalací nebo
demontáží
Obraťte se na prodejce CITROËN nebo na
autorizovaný servis.
Před jakoukoli operací ověřte, že neběží
motor ani ventilátor chladiče.
Prvky musejí být demontovány, když:
– venkovní teplota překročí 10 °C.
–

probíhá tažení vozidla.
–


je rychlost vyšší než 120
km/h.
Demontáž

Boční kryty
► Vložte plochý šroubovák do otvorů v každém
krytu a vypáčením uvolněte 4
svorky.
►

Opatrně sklopte kryt dolů.

170
Praktické informace
► Přitáhněte kryt směrem k sobě tak, aby se
uvolnila celá jednotka.
Dolní střední kryt
►

Vložte plochý šroubovák do otvorů v každém
krytu a vypáčením uvolněte 5

svorek.
►

Přitáhněte kryt směrem k sobě tak, aby se
uvolnila celá jednotka.
Montáž

► Nasaďte jeden z bočních krytů na příslušnou
stranu dolní mřížky nárazníku.
►

Zasuňte montážní jazýčky do nárazníku,
dokud řádně nezaklapnou.
►


Zatlačením kolem okrajů ověřte, že je kryt
řádně uchycen.
Opakujte stejné kroky s druhým bočním krytem
a pak se středním dolním krytem v dolní části
nárazníku.
Střešní lišty
Z bezpečnostních důvodů a aby nedošlo
k poškození střechy vozidla, je nezbytně
nutné používat pouze příčné střešní tyče
schválené pro vaše vozidlo.
Dodržujte pokyny pro montáž a podmínky pro
používání, uvedené v návodu dodaném spolu
se střešními tyčemi.
Maximální zatížení nákladem
rozděleným na příčnících při výšce
nákladu do 40
cm (vyjma nosiče jízdních kol):
75

kg.
Jelikož se tato hodnota může měnit, ověřte
maximální nosnost, která je uvedena
v

návodu dodaném se střešními lištami.
Jestliže výška nákladu překračuje 40 cm,
přizpůsobte rychlost vozidla profilu vozovky,
aby nedošlo k
poškození střešních tyčí a
úchytů na vozidle.
Seznamte se s
legislativou platnou v dané
zemi a
dodržujte předpisy upravující přepravu
předmětů delších než vozidlo.


Střešní okno
Když používáte střešní tyče,
nepoužívejte střešní okno - riziko vážného
poškození!
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k
přetížení jedné
ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Náklad řádně zajistěte.
Jeďte opatrně: zvýšená bude zejména
citlivost na boční vítr a to může ovlivnit
stabilitu vozidla.
Pravidelně kontrolujte bezpečnost a
utažení
střešních tyčí, přinejmenším před každou
cestou.
Jakmile střešní nosič nebudete potřebovat,
sejměte jej.
Montáž přímo na střechu

Příčníky lze instalovat pouze ve čtyřech
kotevních bodech umístěných na rámu střechy.
Při zavřených dveřích jsou tyto body zakryté.
Úchyty střešních nosníků mají čep, který se
zasouvá do otvoru v každém kotevním bode.
Montáž na podélné střešní
tyče


Příčné střešní tyče je třeba připevnit v místech
označených značkou vyraženou na podélných
střešních tyčích.

171
Praktické informace
7Montáž přímo na střechu

Příčníky lze instalovat pouze ve čtyřech
kotevních bodech umístěných na rámu střechy.
Při zavřených dveřích jsou tyto body zakryté.
Úchyty střešních nosníků mají čep, který se
zasouvá do otvoru v každém kotevním bode.
Montáž na podélné střešní
tyče


Příčné střešní tyče je třeba připevnit v místech
označených značkou vyraženou na podélných
střešních tyčích.
Motorový prostor
Stop & Start
Před jakýmkoli zásahem pod kapotou
musíte vypnout zapalování, aby nedošlo ke
zranění kvůli automatické změně na režim
START (spuštění motoru).
Vozidla s dobíjecím hybridním
pohonem
Před prováděním jakékoli práce pod kapotou
je nezbytné vypnout zapalování, zkontrolovat,
že na přístrojové desce nesvítí kontrolka
READY, a počkat 4
minuty – jinak hrozí riziko
vážného zranění!
Umístění uvolňovací páčky kapoty v
interiéru brání otevření kapoty v případě,
že jsou přední levé dveře zavřené.
Je-li motor zahřátý, manipulujte
s pojistkou a vzpěrou kapoty opatrně
(nebezpečí popálení), používejte chráněnou
zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Chlazení motoru při zastavení
Po vypnutí motoru se může spustit
ventilátor chlazení motoru.
S

předměty nebo částmi oděvu, které
se mohou zachytit ve vrtuli ventilátoru,
zacházejte opatrně!
Otevření



► Otevřete přední levé dveře.
► Přitáhněte vnitřní uvolňovací páčku
umístěnou ve spodní části dveřního rámu
směrem k sobě.

172
Praktické informace

► Nadzvedněte vnější bezpečnostní pojistku
a zvedněte kapotu.
►

V
yjměte vzpěru z jejího uložení a umístěte ji
do otvoru pro zajištění kapoty v
otevřené poloze.
Zavření
► Přidržte kapotu a vytáhněte vzpěru z otvoru.
► Zacvakněte vzpěru do jejího uložení.
►

Sklopte kapotu a těsně před zavřením ji
pusťte.
►


T
ahem za kapotu ověřte, že je správně
zajištěná.
Z důvodu přítomnosti elektrických
zařízení pod kapotou je důrazně
doporučeno omezit jejich vystavení vodě
(déšť, mytí, atd.).
Motorový prostor
Zde zobrazený motor slouží jen jako příklad pro
ilustrativní účely.
Polohy následujících prvků se mohou lišit: –

Vzduchový filtr
.
–
Měrka motorového oleje.
–

Uzávěr plnicího otvoru motorového oleje.
Zážehový motor

Vznětový motor

1.
Nádrž na kapalinu ostřikovačů
2. Nádrž na chladicí kapalinu motoru
3. Nádrž na brzdovou kapalinu
4. Akumulátor / pojistky
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. Vzduchový filtr
8. Uzávěr plnicího otvoru motorového oleje
9. Měrka motorového oleje
Palivový okruh vznětového motoru je pod
velmi vysokým tlakem.
Veškeré práce na tomto okruhu smějí
provádět výhradně pracovníci servisu sítě
CITROËN nebo jiného kvalifikovaného
servisu.
Kontrola hladin náplní
Zkontrolujte hladiny všech následujících kapalin
podle plánu údržby stanoveného výrobcem.
V
případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V
případě velkého úbytku kapaliny nechte
příslušný okruh prověřit v
servisu sítě CITROËN
nebo v
jiném odborném servisu.
Tyto kapaliny musí odpovídat doporučením výrobce vozu a jeho
motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí popálení)
a

ventilátor se může kdykoliv rozeběhnout
(i

při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších provozních
kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej nalijte do určených
nádob v servisu sítě CITROËN nebo
v kvalifikovaném servisu.
Motorový olej
Hladina oleje se kontroluje alespoň 30
minut po vypnutí motoru a na
vodorovném povrchu – buď pomocí ukazatele
hladiny oleje na přístrojové desce při zapnutém
zapalování (u vozidel vybavených elektrickým
měřidlem) anebo pomocí měrky oleje.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Hladinu oleje doporučujeme kontrolovat a olej
popřípadě doplnit každých 5 000 km.
Do motorového oleje nikdy nepřidávejte
žádná aditiva, aby se zachovala
spolehlivost motoru a systému regulace
emisí.

173
Praktické informace
7Použité látky
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších provozních
kapalin s
kůží.
Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej nalijte do určených
nádob v
servisu sítě CITROËN nebo
v

kvalifikovaném servisu.
Motorový olej
Hladina oleje se kontroluje alespoň 30
minut po vypnutí motoru a na
vodorovném povrchu – buď pomocí ukazatele
hladiny oleje na přístrojové desce při zapnutém
zapalování (u vozidel vybavených elektrickým
měřidlem) anebo pomocí měrky oleje.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Hladinu oleje doporučujeme kontrolovat a olej
popřípadě doplnit každých 5
000 km.
Do motorového oleje nikdy nepřidávejte
žádná aditiva, aby se zachovala
spolehlivost motoru a systému regulace
emisí.
Kontrola pomocí měrky oleje
Umístění měrky oleje viz obrázek příslušného
motorového prostoru.
►

Uchopte měrku oleje za její barevný úchyt a
celou ji vytáhněte.
►


Otřete konec měrky oleje čistou látkou, která
nepouští vlákna.


► Zasuňte měrku oleje zpět až na doraz a pak ji
znovu vytáhněte a vizuálně zkontrolujte hladinu
oleje. Správná hladina oleje se nachází mezi
značkami
A (max) a B (min).
Nestartujte motor, je-li hladina oleje:
–

nad značkou A

: obraťte se na prodejce
CITROËN nebo kvalifikovaný servis;
–

pod značkou B

: ihned doplňte motorový olej.
Třída oleje
Před doplňováním nebo výměnou
motorového oleje ověřte, že je nový olej
vhodný pro daný motor a že splňuje
doporučení v plánu servisních prohlídek,
který byl dodán s vozidlem (nebo je dostupný
u vašeho dealera značky CITROËN a v
kvalifikovaných servisech).
Použití nedoporučeného oleje může způsobit
neplatnost smluvní záruky v případě poruchy
motoru.
Doplňování hladiny motorového oleje
Umístění uzávěru plnicího hrdla motorového
oleje naleznete na příslušném obrázku
motorového prostoru.
►

Dolévejte olej po malém množství, aby
nedošlo k potřísnění součástí motoru (nebezpečí
požáru).
►


V
yčkejte několik minut, než překontrolujete
hladinu oleje měrkou.
►

V případě potřeby doplňte olej.
►


Po kontrole hladiny pečlivě namontujte
uzávěr plnicího hrdla oleje a měrku zasuňte zpět
do pouzdra.
Indikátor hladiny oleje zobrazený na
přístrojové desce při zapnutí zapalování
nemusí poskytovat správné údaje v době
30

minut od doplnění oleje.
Brzdová kapalina
Hladina této kapaliny musí být v blízkosti
rysky MAX. Pokud není, zkontrolujte
opotřebení brzdových destiček.
Interval výměny brzdové kapaliny je uveden v
plánu servisních prohlídek výrobce.

174
Praktické informace
Předtím, než uzávěr sejmete kvůli
doplnění, jej očistěte. Používejte pouze
brzdovou kapalinu DOT4 v utěsněné nádobě.
Chladicí kapalina motoru
Doplňování této kapaliny mezi dvěma
pravidelnými servisními prohlídkami je
běžné.
Kontrola a
doplňování se musí provádět při
studeném motoru.
Příliš nízká hladina chladicí kapaliny by mohla
způsobit vážné poškození motoru. Hladina
chladicí kapaliny musí být blízko rysky MAX, ale
nesmí být pod ní.
Pokud se hladina nachází v
blízkosti rysky MIN
nebo dokonce pod ní, je nutné kapalinu doplnit.
Když je motor zahřátý, je teplota chladicí
kapaliny regulována ventilátorem.
Protože je chladicí okruh pod tlakem, vyčkejte
s prováděním jakýchkoli prací nejméně jednu
hodinu po vypnutí motoru.
Pokud potřebujete hladinu doplnit v nouzi,
omotejte kolem uzávěru hadr a povolením
uzávěru o dvě otáčky nechejte poklesnout tlak.
Po snížení tlaku sejměte uzávěr a doplňte
kapalinu.
Chlazení motoru při zastavení
Po vypnutí motoru se může spustit
ventilátor chlazení motoru.
S

předměty nebo částmi oděvu, které
se mohou zachytit ve vrtuli ventilátoru,
zacházejte opatrně!
Kapalina do ostřikovačů
Kapalinu průběžně doplňujte.
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat předem připravenou směs.
V zimě (za teplot pod bodem mrazu) musí
být v zájmu ochrany komponent systému
(čerpadlo, nádrž, trubičky, trysky) použita vhodná
nemrznoucí směs odpovídající dané teplotě.
Za žádných okolností nedolévejte čistou
vodu (riziko zamrznutí, zanášení
vápencovými usazeninami atd.).
Aditiva do nafty (vznětové motory s filtrem pevných
částic)
nebo Při dosažení minimální
hladiny v
nádrži aditiva filtru
pevných částic se trvale rozsvítí tato kontrolka,
což je doprovázeno zvukovým signálem
a

varovnou zprávou.
Doplňování
Doplnění aditiva musí být provedeno bez
prodlení v servisu sítě CITROËN nebo v jiném
kvalifikovaném servisu.
AdBlue® (BlueHDi)
Při dosažení hladiny rezervy se spustí výstraha.
Další informace o indikátorech a zejména
ukazatelích dojezdové vzdálenosti pro kapalinu
AdBlue najdete v příslušné kapitole.
Abyste zabránili zablokování vozidla v
souladu
s
předpisy, musíte doplnit nádrž AdBlue.
Další informace o kapalině AdBlue
® (BlueHDi) a
zejména o doplňování kapaliny AdBlue najdete v
příslušné kapitole.
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
součásti v souladu s plánem servisních prohlídek
výrobce a podle vašeho motoru.
Jinak je nechte zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Používejte pouze výrobky doporučené
společností CITROËN nebo výrobky
rovnocenné kvality a specifikace.
Pro optimalizaci činnosti důležitých součástí,
jako jsou součásti v
brzdovém systému,
společnost CITROËN vybírá a nabízí velmi
specifické výrobky.
Akumulátor 12 V
Baterie nevyžaduje žádnou údržbu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek (u
verzí bez
rychlosvorek) a
čistotu připojovacích míst.
Více informací a opatření, která je třeba
podniknout před zahájením úkonů na
12V akumulátoru, naleznete v příslušné
kapitole.
Verze vozidel vybavené systémem Stop
& Start pracují s 12V olověným
akumulátorem se specifickou technologií
a charakteristikami.
Vyměněn smí být pouze v servisu sítě
CITROËN nebo v jiném kvalifikovaném
servisu.
Filtr v kabině
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být
příčinou nepříjemných pachů.
Filtr vzduchový
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
