2022 CITROEN C5 AIRCROSS Návod na použití (in Czech)

191
Porucha na cestě

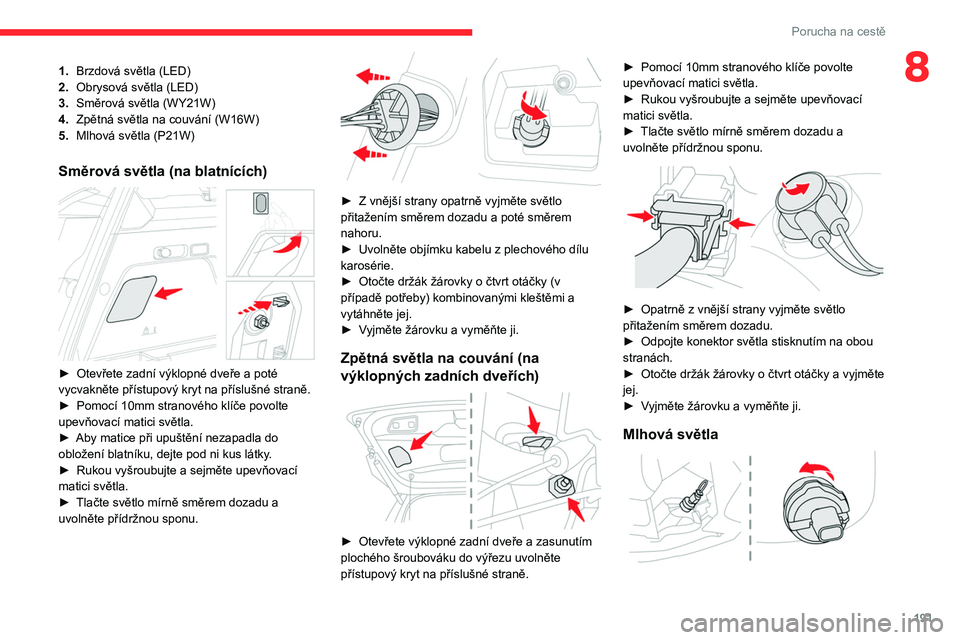

81.Brzdová světla (LED)
2. Obrysová světla (LED)
3. Směrová světla (WY21W)
4. Zpětná světla na couvání (W16W)
5. Mlhová světla (P21W)
Směrová světla (na blatnících)

► Otevřete zadní výklopné dveře a poté
vycvakněte přístupový kryt na příslušné straně.
►

Pomocí 10mm stranového klíče povolte
upevňovací matici světla.
►


Aby matice při upuštění nezapadla do
obložení blatníku, dejte pod ni kus látky

.
►

Rukou vyšroubujte a sejměte upevňovací
matici světla.
►


Tlačte světlo mírně směrem dozadu a
uvolněte přídržnou sponu.


► Z vnější strany opatrně vyjměte světlo
přitažením směrem dozadu a poté směrem
nahoru.
►

Uvolněte objímku kabelu z plechového dílu
karosérie.
►


Otočte držák žárovky o čtvrt otáčky (v
případě potřeby) kombinovanými kleštěmi a
vytáhněte jej.
►


V
yjměte žárovku a vyměňte ji.
Zpětná světla na couvání (na
výklopných zadních dveřích)


► Otevřete výklopné zadní dveře a zasunutím
plochého šroubováku do výřezu uvolněte
přístupový kryt na příslušné straně. ►

Pomocí 10mm stranového klíče povolte
upevňovací matici světla.
►

Rukou vyšroubujte a sejměte upevňovací
matici světla.
►

Tlačte světlo mírně směrem dozadu a
uvolněte přídržnou sponu.


► Opatrně z vnější strany vyjměte světlo
přitažením směrem dozadu.
►

Odpojte konektor světla stisknutím na obou
stranách.
►


Otočte držák žárovky o
čtvrt otáčky a vyjměte
jej.
►

V
yjměte žárovku a vyměňte ji.
Mlhová světla

192
Porucha na cestě
Tyto žárovky se mění z vnější strany zadního
nárazníku.
►

Protáhněte ruku pod nárazníkem.
►


Otočte držák žárovky o
čtvrt otáčky a vyjměte
jej.
►

Otočte žárovku o čtvrt otáčky a vyměňte ji.
Pokud měníte žárovku do několika minut
od vypnutí zapalování, dejte pozor,
abyste se nedotkli výfuku – nebezpečí
popálení!
Výměna žárovky v osvětlení státní
poznávací značky (W5W)


► Zasuňte tenký šroubovák do jednoho z otvorů
vnějšího průhledného krytu.
►

Uvolněte jej ze zapadnutí zatlačením směrem
ven.
►


Sundejte průhledný kryt.
►


V
yměňte vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte dovnitř.
Osvětlení interiéru
Stropní světlaPřední stropní světlo

Zadní stropní světlo

Pro výměnu tohoto typu světla se obraťte na
servisní síť CITROËN nebo na jiný odborný
servis.
Zavazadlový prostor (W5W)

► Vycvakněte kryt malým plochým
šroubovákem.
►

V
yměňte vadnou žárovku.
►

V
raťte jednotku zpět na místo.
Výměna pojistky
Přístup k nářadí
Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky.
V závislosti na verzi:

193
Porucha na cestě
8

► Uvolněte kryt přitažením jeho levého a pak
pravého horního rohu.
►

Kryt zcela sejměte.
►


V
yjměte pinzetu z pouzdra.


► Otevřete odkládací skříňku.
► Sejměte kryt pojistkové skříňky .
►

V
yjměte pinzetu z pouzdra.
Výměna pojistky
Úkony před výměnou pojistky:
► zjistěte příčinu poruchy a opravte ji;
► vypněte všechny spotřebiče energie;
► odstavte vozidlo a vypněte zapalování;
►

určete vadnou pojistku podle schémat
zapojení a alokační tabulek proudu.
Pro výměnu pojistky je nezbytné:
►


použít speciální pinzetu pro vyjmutí pojistky
z

pouzdra a ověřit stav vlákna pojistky;
►

vždy vyměnit vadnou pojistku za novou
pojistku se stejnou hodnotou proudu (stejnou
barvou); použití jiné hodnoty může způsobit
poruchy – nebezpečí požáru!
Opakuje-li se porucha po výměně pojistky

,
nechte elektrický systém zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Alokační tabulky pojistek a příslušná schémata jdou k dispozici u prodejce
CITROËN nebo kvalifikovaného servisu.
Výměna pojistky, která není uvedena
v alokačních tabulkách, může způsobit
vážnou poruchu vašeho vozidla. Obraťte se
na prodejce CITROËN nebo kvalifikovaný
servis.


Dobré
Vadné


Pinzeta
Montáž elektrického příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s

prodejcem sítě CITROËN nebo pracovníky
jiného kvalifikovaného servisu.
Společnost CITROËN odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce
způsobené montáží doplňků, které nejsou
dodávány a doporučeny společností
CITROËN a
nebyly namontovány podle jejích
specifikací, zejména je-li celková spotřeba
energie všech dodatečně připojených zařízení
větší než 10
mA.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Pro přístup k pojistkám použijte stejný postup,
jaký je popsán u přístupu k
nářadí na výměnu
pojistek.

194
Porucha na cestě
Dolní pojistková skříňka

Č. pojistkyHodnota
(A) Funkce
F4 15Klakson.
F6 20Čerpadlo ostřikovačů vpředu a vzadu.
F7 10Zadní zásuvka 12
V / USB.
F8 20Zadní stěrač.
F10 30Zamykání / odemykání dveří a klapky plnicího hrdla palivové nádrže.
F14 5Alarm (jednotka).
F18 5Napájení přívěsu.
F28 5Alarm (siréna), přijímač dálkového ovladače přídavného topení / větrání.
F29 20Dotyková obrazovka (CITROËN Connect Radio nebo CITROËN Connect Nav).

195
Porucha na cestě
8Č. pojistkyHodnota
(A) Funkce
F31 10Zapalovač cigaret / přední zásuvka pro příslušenství 12
V.
F34 5Bezdrátová nabíječka chytrého telefonu.
Horní pojistková skříňka

Č. pojistky Hodnota
(A) Funkce
F2 10Vyhřívání vnějších zpětných zrcátek.
F3 40Elektrické ovládání zadních oken jedním dotykem.
F5 40Elektrické ovládání předních oken jedním dotykem.
F6 1512V zásuvka v
zavazadlovém prostoru.
F7 30Vyhřívání předních sedadel.
F10 30Panoramatické střešní okno.

196
Porucha na cestě
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám

► Uvolněte dvě západky A .
► Odstraňte kryt.
►

V
yměňte pojistku.
►

Po dokončení postupu kryt velmi pečlivě
uzavřete, poté zajistěte dva zámky A

, aby byla
zaručena těsnost pojistkové skříňky.


Č. pojistky Hodnota
(A) Funkce
F1 40Motor ventilátoru klimatizace.
F16 20Vyhřívání čelního skla.
F18 10Pravé dálkové světlo.
F19 10Levé dálkové světlo.

197
Porucha na cestě
8Č. pojistkyHodnota
(A) Funkce
F24 40Napájení přívěsu.
F26 25Přední mlhová světla.
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověné startovací baterie
Tyto baterie obsahují škodlivé látky
(kyselinu sírovou a olovo).
Proto musejí být likvidovány v
souladu
s

předpisy a za žádných okolností nesmějí být
vyhazovány spolu s
domácím odpadem.
Použité baterie dálkového ovladače a
autobaterie odevzdejte na schváleném
sběrném místě.
Před manipulací s baterií si chraňte oči a
obličej.
Jakékoli práce na baterii musejí být
prováděny na dobře větraném místě a mimo
dosah otevřeného ohně či zdrojů jisker
,
aby nevzniklo jakékoli riziko výbuchu nebo
požáru.
Po práci si umyjte ruce.
Přístup k baterii
Akumulátor se nachází pod kapotou motoru.

Pro přístup ke svorce (+):
► aktivací interiérové uvolňovací páčky a poté
vnějšího ovládacího prvku odjistěte kapotu,
►

zvedněte kapotu.
(+)

Svorka kladného pólu.
Je vybavena rychloupínací svorkou.
(–) Svorka záporného pólu.
Svorka záporného pólu není přístupná,
odloučené kostřicí místo se nachází v blízkosti
akumulátoru.
Startování pomocí jiné
baterie
Je-li baterie vozidla vybitá, lze motor nastartovat
pomocí jiné baterie (externí či v jiném vozidle) a
startovacích kabelů nebo pomocí startovacího
zdroje.
Motor nikdy nestartujte připojením
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.
Předem ověřte, že má záložní baterie
jmenovité napětí 12
V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
V

obou vozidlech vypněte všechny
elektrospotřebiče (audiosystém, stěrače,
osvětlení atd.).
Zajistěte, aby startovací kabely byly dost
daleko od pohyblivých dílů motoru (ventilátor,
řemen atd.).
Při spuštěném motoru neodpojujte svorku
kladného pólu (+).

198
Porucha na cestě

► Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►

Připojte červený kabel k
pólu (+) vybité
baterie A (u kovového oblouku) a pak k
pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
►

Připojte druhý konec zeleného nebo černého
kabelu k

ukostřovacímu bodu C.
►

Nastartujte motor v
pomocném vozidle a
nechte jej několik minut běžet.
►

Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje okamžitě, vypněte
zapalování a před dalším startováním chvíli
počkejte.
►


Počkejte, dokud motor nepřejde na volnoběh.
►


Odpojte startovací kabely
v opačném
pořadí.
► Nasaďte zpět na pól (+) plastový kryt, je-li jím
vozidlo vybaveno.
►

Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v

chodu alespoň 30 minut
během stání vozidla.
Během prvních 30 minut po nastartování
motoru jezděte velmi opatrně.
U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat motor
tlačením vozidla.
Nabíjení baterie pomocí
nabíječky baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V
některých případech může být potřeba baterii
nabíjet:
–

pokud je vozidlo používáno hlavně na krátké
jízdy

.
–

pokud předpokládáte odstavení vozidla na
několik týdnů.
Obraťte se na prodejce nebo kvalifikovaný servis
značky CITROËN.
Chcete-li nabíjet baterii sami, používejte
pouze nabíječku kompatibilní
s

olověnými bateriemi o jmenovitém napětí
12

V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky B

připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+) baterie
A

,
•

záporný (-) černý kabel na ukostřený pól C


vozidla.
