2022 CITROEN C5 AIRCROSS Návod na použití (in Czech)

183
Porucha na cestě
8Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky


4.12V kompresor se zásobníkem těsnicí
hmoty a
samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Další informace o sadě pro dočasnou opravu
pneumatiky naleznete v
příslušném oddílu.
Vozidla s rezervním kolem

5.Klíč na šrouby kol
Umožňuje demontovat kryt náboje a
upevňovací šrouby kola.
6. Zvedák s
integrovanou klikou
Používá se ke zvedání vozidla.
7. Nástroj k

demontáži
krytek šroubů kola (podle
výbavy)
Slouží k
demontáži ozdobných krytek hlav
šroubů hliníkových kol.
Další informace o rezervním kole naleznete
v
příslušném oddílu.
Toto nářadí je určeno konkrétně pro vaše vozidlo a dle výbavy vozidla se může
lišit.
Nepoužívejte je k
jiným účelům.
Zvedák smí být používán pouze
k výměně kola s poškozenou
pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s
vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na servis sítě
CITROËN nebo na jiný kvalifikovaný servis,
aby vám dodal správný zvedák schválený
výrobcem.
Zvedák odpovídá předpisům EU stanoveným
ve směrnici 2006/42/ES o
strojních
zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Sada pro dočasnou
opravu pneumatiky
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Elektrický systém vozidla umožňuje
připojení kompresoru ke 2V napájecímu
zdroji na dost dlouhou dobu pro opravu
proražené pneumatiky.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Další informace o

identifikačních prvcích ,
konkrétně o

tomto štítku, naleznete
v

příslušné kapitole.

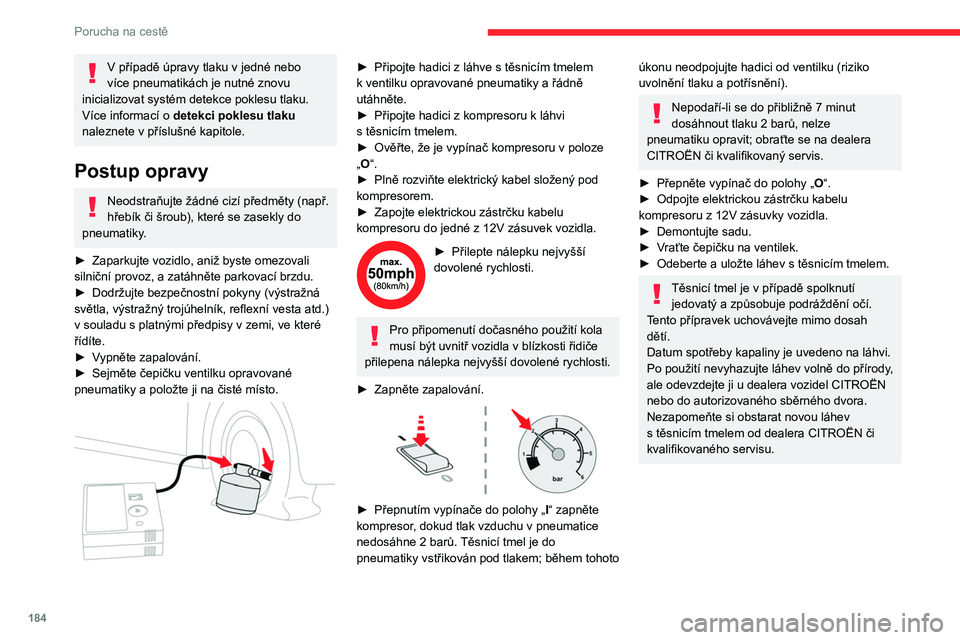

184
Porucha na cestě
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Postup opravy
Neodstraňujte žádné cizí předměty (např.
hřebík či šroub), které se zasekly do
pneumatiky.
►

Zaparkujte vozidlo, aniž byste omezovali
silniční provoz, a zatáhněte parkovací brzdu.
►


Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, reflexní vesta atd.)
v


souladu s platnými předpisy v zemi, ve které
řídíte.
►

V

ypněte zapalování.
►

Sejměte čepičku ventilku opravované
pneumatiky a položte ji na čisté místo.


► Připojte hadici z láhve s těsnicím tmelem
k ventilku opravované pneumatiky a řádně
utáhněte.
►

Připojte hadici z
kompresoru k láhvi
s
těsnicím tmelem.
►

Ověřte, že je vypínač kompresoru v
poloze
„O“.
►

Plně rozviňte elektrický kabel složený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do jedné z

12V zásuvek vozidla.
► Přilepte nálepku nejvyšší
dovolené rychlosti.
Pro připomenutí dočasného použití kola
musí být uvnitř vozidla v blízkosti řidiče
přilepena nálepka nejvyšší dovolené rychlosti.
►

Zapněte zapalování.

► Přepnutím vypínače do polohy „ I “ zapněte
kompresor, dokud tlak vzduchu v pneumatice
nedosáhne 2
barů. Těsnicí tmel je do
pneumatiky vstřikován pod tlakem; během tohoto
úkonu neodpojujte hadici od ventilku (riziko
uvolnění tlaku a potřísnění).
Nepodaří-li se do přibližně 7 minut
dosáhnout tlaku 2 barů, nelze
pneumatiku opravit; obraťte se na dealera
CITROËN či kvalifikovaný servis.
►

Přepněte vypínač do polohy „ O

“.
►

Odpojte elektrickou zástrčku kabelu
kompresoru z

12V zásuvky vozidla.
►

Demontujte sadu.
►


V

raťte čepičku na ventilek.
►

Odeberte a uložte láhev s
těsnicím tmelem.
Těsnicí tmel je v případě spolknutí
jedovatý a způsobuje podráždění očí.
T
ento přípravek uchovávejte mimo dosah
dětí.
Datum spotřeby kapaliny je uvedeno na láhvi.
Po použití nevyhazujte láhev volně do přírody,
ale odevzdejte ji u dealera vozidel CITROËN
nebo do autorizovaného sběrného dvora.
Nezapomeňte si obstarat novou láhev
s

těsnicím tmelem od dealera CITROËN či
kvalifikovaného servisu.

185
Porucha na cestě
8

► Okamžitě najeďte přibližně 5 kilometrů
sníženou rychlostí (mezi 20 a 60 km/h), aby
došlo k
utěsnění defektu.
►

Zastavte a zkontrolujte opravu i tlak
v

pneumatice pomocí sady.
S pneumatikou opravenou pomocí této
sady nepřekračujte rychlost 80 km/h a
nenajeďte více než 200
km.
Nechte pneumatiku vyměnit prodejcem
CITROËN či kvalifikovaným servisem.
Kontrola tlaku v
pneumatikách a
příležitostné dohuštění
Kompresor lze bez vstřikování vyplňujícího
přípravku použít pro kontrolu tlaku v
pneumatikách a v případě potřeby k jejich
dohuštění.
►

Sejměte čepičku ventilku pneumatiky a
uložte
ji na čisté místo.
►

Rozviňte hadici uloženou pod kompresorem.
► Našroubujte hadici na ventilek a pevně
utáhněte.
►

Zkontrolujte, zda je spínač kompresoru
přepnutý do polohy O

.
►

Úplně rozviňte elektrický kabel uložený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do jedné z

12V zásuvek vozidla.
►

Zapněte zapalování.
►


Zapněte kompresor přepnutím spínače
do polohy I

a počkejte, až tlak v pneumatice
dosáhne tlaku vyznačeného na štítku huštění
pneumatik vozidla. Pokud tlak v pneumatice
potřebujete snížit, stiskněte černé tlačítko
umístěné na hadici kompresoru poblíž přípojky
k ventilku.
Pokud se vám do 7 minut nepodaří
dosáhnout tlaku 2 barů, je pneumatika
zřejmě poškozená. Požádejte o pomoc
dealera CITROËN nebo kvalifikovaný servis.
►

Po dosažení požadovaného tlaku přepněte
spínač do polohy O

.
►

Demontujte sadu a
uložte ji.
►

V

raťte čepičku na ventilek.
Rezervní kolo
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Přístup k rezervnímu kolu

Rezervní kolo je uloženo v zavazadlovém
prostoru pod podlahou.
Před přístupem k rezervnímu kolu nejprve
nahlédněte do kapitoly Sada nářadí
.
V závislosti na verzi může být rezervní
kolo plnohodnotné plechové či slitinové.
V

některých zemích jde o „dojezdové“ kolo.
Demontáž rezervního kola

186
Porucha na cestě
► Vyšroubujte centrální matici.
► Odstraňte upevňovací součásti (matici a
šroub).
►

Zvedněte rezervní kolo vzadu směrem k
sobě.
►


V
yjměte kolo ze zavazadlového prostoru.
Vrácení rezervního kola zpět
Kolo s vadnou pneumatikou nelze umístit
pod podlážku zavazadlového prostoru.


► Vraťte rezervní kolo zpět na své místo.
► Povolte o několik otáček matici na šroubu.
►

Umístěte upevňovací součástky (matici a
šroub) do středu kola.
►


Centrální matici pevně utáhněte, aby bylo
kolo správně připevněno.
►


Schránku s nářadím dejte do středu kola a
zaklapnutím ji zajistěte.
Když se v prohlubni nenachází kolo,
nelze namontovat upevňovací systém
(matici se šroubem) zpět.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
U vozidel s manuální převodovku zařazením
prvního rychlostního stupně zablokujte kola,
zatáhněte parkovací brzdu (pokud není
nastavená do automatického režimu) a
vypněte zapalování.
U vozidel s automatickou převodovku
výběrem režimu P zablokujte kola, zatáhněte
parkovací brzdu (pokud není nastavená do
automatického režimu) a vypněte zapalování.
Zkontrolujte, že se rozsvítila kontrolka
zatažení parkovací brzdy na přístrojové
desce.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Kolo s ozdobným krytem
Před demontáží kola nejprve sejměte
ozdobný kryt zatažením za otvor u ventilku
pomocí klíče na šrouby kol.
Po opětovné montáži kola nasaďte ozdobný
kryt kola tak, že zarovnáte jeho otvor
s ventilkem a zatlačíte kryt na místo po jeho
celém okraji pomocí dlaně.




► K demontáži krytů šroubů kol použijte nástroj
7 (hliníková kola).
►

Nasaďte nástavec
2 na momentový klíč 5
a
povolte pojistný šroub.
►

K
povolení ostatních šroubů použijte pouze
momentový klíč 5.

187
Porucha na cestě
8► Umístěte patku zvedáku 6 na zem a ujistěte
se, že se nachází přímo pod předním A nebo
zadním B zvedacím bodem na spodku karoserie,
podle toho, který je blíže vyměňovanému kolu.


► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B;
styčná plocha pro zvedák A nebo B na vozidle
musí být správně zasunuta ve středové části
hlavy zvedáku.
►

Zvedněte vozidlo tak, aby byl mezi kolem
a

zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Dbejte, abyste zvedák umístili přesně v
některém ze zvedacích bodů

A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy
vozidla. V opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!


► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno slitinovými koly,
nebudou podložky A v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude přidržováno na místě kónickou kontaktní
plochou B jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou až na doraz.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol 5

s nasazenou
bezpečnostní hlavicí 2.
►

Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5

.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.

188
Porucha na cestě

► Dotáhněte bezpečnostní šroub klíčem na
šrouby kol 5 s nasazenou bezpečnostní hlavicí
2.
►

Dotáhněte ostatní šrouby samotným klíčem
na šrouby kol 5

.
►

Namontujte krytky na všechny šrouby
(v

závislosti na výbavě).
►

Uložte nářadí.
Po výměně kola
Kolo s defektem uložte do zavazadlového
prostoru nebo, v závislosti na verzi, nejprve
sejměte středový kryt, aby toto kolo bylo možno
uložit pod podlahu namísto rezervního kola.
Při jízdě s dojezdovým rezervním
kolem
Deaktivujte některé asistenční systémy
pro řidiče (Active Safety Brake, Adaptivní
tempomat atd.).
Nepřekračujte maximální povolenou rychlost
80 km/h.
Jízda s více než jedním dojezdovým
rezervním kolem je zakázána.
Obraťte se na prodejce CITROËN nebo
na autorizovaný servis.
Nechejte si zkontrolovat utažení šroubů
rezervního kola a tlak v jeho pneumatice.
Nechejte prohlédnout pneumatiku s defektem.
Po této prohlídce vám technik sdělí, zda
může být pneumatika opravena, nebo zda
musí být vyměněna.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
–

Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
– Použijte houbu a mýdlovou vodu nebo
přípravek s neutrální hodnotou pH.
–

Při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety

, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Žárovka se musí vyměnit při vypnutém
zapalování a několik minut po zhasnutí
světla – nebezpečí vážného popálení!
Nedotýkejte se prsty přímo žárovky; použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s

UV filtrem, jinak může dojít k poškození
reflektoru.
Vadnou žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. Kvůli rovnoměrnému osvětlení
vyměňujte vždy obě žárovky najednou.
Opětovná montáž světel
Proveďte kroky v opačném pořadí k
demontáži.
Halogenové žárovky
Ke kvalitnímu osvětlení přispějete
kontrolou správného uchycení žárovky
v

patici.

189
Porucha na cestě
8Světla a světlomety
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
–

Světlomety s
technologií Úplné LED osvětlení.
–

Denní světla / obrysová světla.
–


Boční směrová světla.
–


Směrová světla.
–


Boční bodová světla.
–


Zadní světla 3D.
–


Třetí brzdové světlo.
–


Světla registrační značky
.
Potřebujete-li vyměnit tento typ žárovky,
musíte se obrátit na prodejce nebo
kvalifikovaný servis značky CITROËN.
Nedotýkejte se světlometů nebo žárovek
s

technologií Úplné LED osvětlení – hrozí
riziko usmrcení elektrickým proudem!
Přední světla
Model A

1. Denní světla / obrysová světla / směrová
světla (LED)
2. Tlumená světla / dálková světla (LED)
Model B

1.Denní světla / obrysová světla / směrová
světla (LED)
2. Tlumená světla (LED)
3. Dálková světla (LED)
Model C

1.Denní světla / obrysová světla (LED)
2. Směrová světla (WY21W)
3. Tlumená světla (LED)
4. Dálková světla (LED)
Model D

1.Denní světla / obrysová světla / směrová
světla (LED)
2. Tlumená světla (H7 – 55 W)
3. Dálková světla (HB3 – 65
W)
Model E

1.Denní světla / obrysová světla (LED)
2. Směrová světla (WY21W)
3. Tlumená světla (H7 – 55 W)
4. Dálková světla (HB3 – 65
W)
Směrová světla
Rychlé blikání kontrolky směrového
světla (levého nebo pravého) značí
závadu jedné ze žárovek na příslušné straně.

190
Porucha na cestě

► Pootočte držákem žárovky o čtvrt otáčky
doleva.
►

V
ytáhněte žárovku s držákem směrem
dozadu.
►

V
yměňte žárovku.
Žárovky oranžové barvy, jakou mají
například směrová světla, musejí být
nahrazovány žárovkami se stejnými
parametry a stejnou barvou.
Dálková světla


► Sejměte ochranný kryt.
► Odpojte konektor žárovky .
►

Otočte držákem žárovky proti směru
hodinových ručiček.
►


V
yjměte žárovku a vyměňte ji.
Tlumená světla


► Sejměte ochranný kryt.
► Odpojte konektor žárovky .
►

Otočte žárovkou o
čtvrt otáčky doleva
a
vyměňte ji.
Mlhová světla (P21W)


► Zasuňte plochý šroubovák do otvoru v
rámečku.
►

Zatáhnutím a současným páčením uvolněte
rámeček mlhového světla.
►


Pomocí hvězdicového šroubováku
vyšroubujte dva upevňovací šrouby modulu.
► Vyjměte modul z jeho uložení.

► Odpojte konektor držáku žárovky .
► Otočte držák žárovky o čtvrt otáčky a vyjměte
jej.
►

V
yměňte jednotku.
Chcete-li vyměnit tento typ žárovky,
můžete se rovněž obrátit na dealera
CITROËN nebo na kvalifikovaný servis.
Zadní světla
