2022 CITROEN C5 AIRCROSS Kezelési útmutató (in Hungarian)

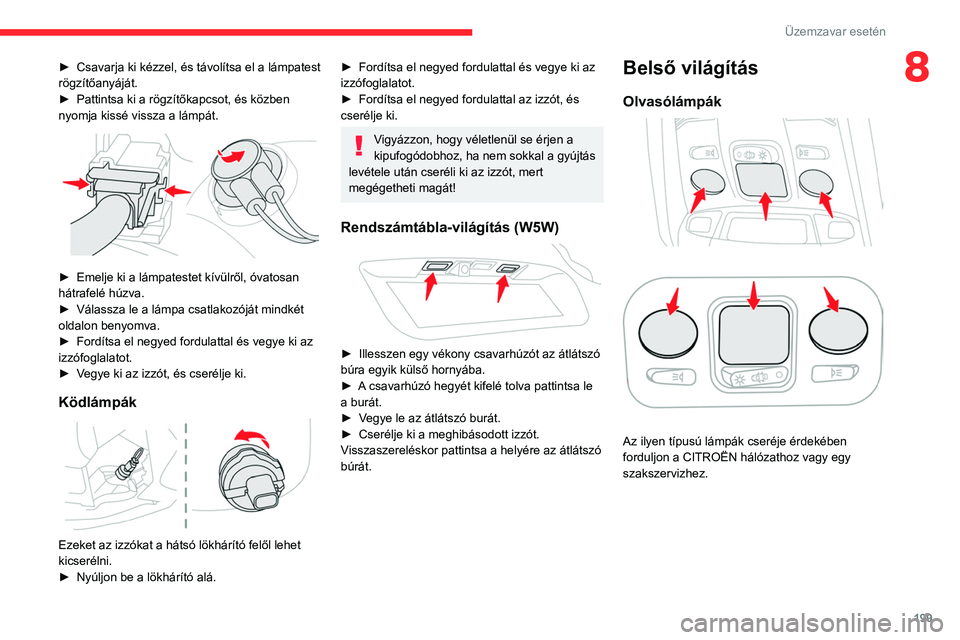

199
Üzemzavar esetén
8► Csavarja ki kézzel, és távolítsa el a lámpatest
rögzítőanyáját.
►

Pattintsa ki a rögzítőkapcsot, és közben
nyomja kissé vissza a lámpát.


► Emelje ki a lámpatestet kívülről, óvatosan
hátrafelé húzva.
►

Válassza le a lámpa csatlakozóját mindkét
oldalon benyomva.
►


Fordítsa el negyed fordulattal és vegye ki az
izzófoglalatot.
►


V
egye ki az izzót, és cserélje ki.
Ködlámpák

Ezeket az izzókat a hátsó lökhárító felől lehet
kicserélni.
►
Nyúljon be a lökhárító alá.
► Fordítsa el negyed fordulattal és vegye ki az
izzófoglalatot.
►

Fordítsa el negyed fordulattal az izzót, és
cserélje ki.
Vigyázzon, hogy véletlenül se érjen a
kipufogódobhoz, ha nem sokkal a gyújtás
levétele után cseréli ki az izzót, mert
megégetheti magát!
Rendszámtábla-világítás (W5W)

► Illesszen egy vékony csavarhúzót az átlátszó
búra egyik külső hornyába.
►

A
csavarhúzó hegyét kifelé tolva pattintsa le
a burát.
►

V
egye le az átlátszó burát.
►

Cserélje ki a meghibásodott izzót.
V

isszaszereléskor pattintsa a helyére az átlátszó
búrát.
Belső világítás
OlvasólámpákElső olvasólámpák

Hátsó olvasólámpák

Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

200
Üzemzavar esetén
Csomagtér-világítás (W5W)

► Kisméretű lapos csavarhúzó segítségével
pattintsa fel a fedelet.
►

V
egye ki az izzót, és cserélje ki.
►

T
egye a helyére az egységet.
Biztosítékcsere
Hozzáférés a
szerszámokhoz
A csipesz a műszerfali biztosítékdoboz fedele
mögött van rögzítve.
Modellváltozattól függően:


► A bal, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
►
T
eljesen emelje le a fedelet.
►

V
egye ki a csipeszt a helyéről.


► Nyissa ki a kesztyűtartót.
► V egye le a biztosítékdoboz fedelét.
►

V
egye ki a csipeszt a helyéről.
Biztosítékcsere
A biztosíték cseréje előtt:
► Azonosítsa be a hiba okát és javítsa ki.
► Kapcsoljon ki minden elektromos fogyaszót.
► Rögzítse a gépjárművel álló helyzetben és
vegye le a gyújtást.
►

Azonosítsa be a hibás biztosítékot az aktuális
kiosztási táblázatok és ábrák alapján.
A

biztosíték cseréjéhez létfontosságú, hogy:
►

A
speciális csipesz segítségével vegye ki a
biztosítékot a foglalatból, és ellenőrizze a szál
állapotát.
►

A
meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos színű)
biztosítékra cserélje ki; eltérő áramerősségű
biztosíték használata meghibásodásokhoz
vezethet – tűzveszély!
Ha a hiba a biztosítékcserét követően ismételten
előfordul, ellenőriztesse az elektromos rendszert
valamelyik CITROËN márkakereskedésben vagy
szakszervizben.
A biztosítékok kiosztása és a megfelelő ábrák beszerezhetők valamelyik
CITROËN márkakereskedésben vagy
szakszervizben.
A táblázatokban nem szereplő biztosíték betétele súlyos meghibásodást okozhat
gépjárművén. Forduljon valamelyik CITROËN
márkakereskedéshez vagy egy
szakszervizhez.


Jó
Rossz

Csipesz
Elektromos tartozékok beszerelése
Gépjárművének elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
Alsó biztosítékdoboz

201
Üzemzavar esetén
8

Jó
Rossz

Csipesz
Elektromos tartozékok beszerelése
Gépjárművének elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be az autóba,
vegye fel a kapcsolatot egy CITROËN
márkakereskedővel vagy egy szakszervizzel.
A CITROËN semminemű felelősséget nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a CITROËN által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a 10
milliampert.
Biztosítékok a műszerfalban
A biztosítékdoboz a műszerfal alsó részében
található (a bal oldalon).
A biztosítékokhoz való hozzáféréshez kövesse
ugyanazt az eljárást, amelyet a biztosítékcsere
érdekében a szerszámokhoz történő
hozzáféréssel foglalkozó fejezetben talál.
Alsó biztosítékdoboz

202
Üzemzavar esetén
Biztosíték sz.Áramerősség
(Amper) Funkciók
F4 15Kürt.
F6 20Első és hátsó ablakmosó-szivattyú.
F7 10Hátsó 12 V-os USB aljzat.
F8 20Hátsó ablaktörlő.
F10 30Az ajtók és az üzemanyagtöltő fedelének nyitása / zárása.
F14 5Riasztó (egység).
F18 5Vonóhorog tápellátás.
F28 5Riasztó (sziréna), kiegészítő fűtés / szellőztetés távirányításának vevőegysége.
F29 20Érintőképernyő (CITROËN Connect Radio vagy CITROËN Connect Nav).
F31 10Szivargyújtó / első 12
V-os tartozékcsatlakozó
F34 5Vezeték nélküli okostelefon-töltő.
Felső biztosítékdoboz

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az akkumulátor
mellett található.

203
Üzemzavar esetén
8Biztosíték sz.Áramerősség
(Amper) Funkciók
F2 10Fűthető külső visszapillantó tükrök.
F3 40Egyérintéses hátsó elektromos ablakemelők.
F5 40Egyérintéses első elektromos ablakemelők.
F6 15Csomagtartó 12
V-os aljzat.
F7 30Első ülésfűtés.
F10 30Panoráma napfénytető.
Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az akkumulátor
mellett található.
Hozzáférés a biztosítékokhoz

► Oldja ki a két A reteszt.
► Emelje le a fedelet.
►

Cserélje ki a biztosítékot.
►


A
művelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja vissza, majd
rögzítse az A reteszekkel.

204
Üzemzavar esetén

Biztosíték sz.Áramerősség
(Amper) Funkciók
F1 40Légkondicionáló szellőztető motor.
F16 20Fűthető szélvédő.
F18 10Jobb oldali távolsági fényszóró.
F19 10Bal oldali távolsági fényszóró.
F24 40Vonóhorog tápellátás.
F26 25Első ködlámpák.
12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motortérben található.

A (+) pólus elérése:
► Nyissa ki a motorháztetőt a belső nyitókarral,
majd a külső biztonsági retesszel.
► Emelje fel a motorháztetőt.
(+) Pozitív pólus.
Gyorsreteszes saruval látták el.
(–) Negatív pólus.
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, az akkumulátor mellett egy
kihelyezett testpont található.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű

205
Üzemzavar esetén
8A művelet befejezését követően alaposan
mosson kezet.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motortérben található.

A (+) pólus elérése:
► Nyissa ki a motorháztetőt a belső nyitókarral,
majd a külső biztonsági retesszel.
►

Emelje fel a motorháztetőt.
(+)

Pozitív pólus.
Gyorsreteszes saruval látták el.
(–) Negatív pólus.
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, az akkumulátor mellett egy
kihelyezett testpont található.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és indítókábelek, illetve egy
segédindító rendszer segítségével.
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 V-os vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról, hogy a
másik akkumulátor névleges feszültsége 12
V, és legalább a lemerült akkumulátoréval
egyenlő teljesítménnyel rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön
(audiorendszerek, ablaktörlők, világítás... stb.)
Győződjön meg arról, hogy az
indítókábelek elég távol vannak a motor
mozgóalkatrészeitől (ventilátor, ékszíj... stb.).
Ne kösse le a (+) pólust, amíg jár a motor.


► Vegye le a (+) pólusról a műanyag takarást,
ha a gépjármű rendelkezik ilyennel.
►

Csatlakoztassa a piros kábelt a lemerült
akkumulátor ( A

) (+) pólusához (a fém
könyöknél), majd a segédindító akkumulátor ( B)
vagy a segédindító berendezés (+) pólusához.
►

Csatlakoztassa a zöld vagy fekete kábel
egyik végét a segédakkumulátor ( B

) vagy a
segédindító berendezés (–) pólusához (vagy a
kisegítő gépjármű testpontjához).
►

Csatlakoztassa a zöld vagy fekete kábel
másik végét a

C testponthoz.
►

Indítsa be a kisegítő gépjármű motorját és
hagyja járni néhány percig.
►


Indítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány pillanatig, majd kísérelje
meg újra az indítást.
►


Várja meg, amíg visszaáll alapjáratra.
►


Válassza le a segédkábelt ellentétes
sorrendben

.
►

T
egye vissza a (+) pólusra a műanyag
takarást, ha a gépjármű rendelkezik ilyennel.
►

Az akkumulátor megfelelő töltöttségi
szintjének elérése érdekében legalább 30 percig
járassa az álló gépjármű motorját.
A motor beindítását követő első 30 percben vezessen körültekintően.

206
Üzemzavar esetén
Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.
Akkumulátor feltöltése akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Bizonyos körülmények között szükséges lehet
feltölteni az akkumulátort:
–

Ha főként rövid utakra használja a
gépjárművét.
–


Ha a gépjárművet néhány hétig nem
használja.
Forduljon valamelyik CITROËN
márkakereskedéshez vagy egy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12 V névleges feszültségű, ólomsavas
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az akkumulátort.
►

V

egye le a gyújtást.
► Kapcsolja ki az összes elektromos fogyasztót
(autórádió, fényszórók, ablaktörlő stb.).


► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt ( B).
►

Ellenőrizze a töltő kábeleinek az állapotát.
►


V
egye le a (+) pólusról a műanyag takarást,
ha a gépjármű rendelkezik ilyennel.
►

Az alábbi sorrendben csatlakoztassa a töltő
(

B) kábeleit: •

csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A

) (+) pólusára,
•

csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C

).
►

A
töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő a Stop &
Start rendszer elektromos alkatrészeinek
visszafordíthatatlan megrongálódását.
24V
12V
Soha ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
CITROËN márkaszervizben vagy
szakszervizben, hogy nem sérültek-e meg a
belső alkotórészek, és a háza nem repedt-e
meg, mert az mérgező és erősen maró sav
szivárgásához vezethet.
Az akkumulátor leválasztása
Ha a gépjárművet tartósan nem használja,
a motor indításához szükséges töltésszint
megőrzése érdekében javasolt leválasztani az
akkumulátort.
Mielőtt hozzákezdene az akkumulátor
leválasztásához:
►

Csukja be az összes nyílászárót (ajtók,
csomagtartó, ablakok, tető).
►


Kapcsolja ki az összes elektromos fogyasztót
(audiorendszer

, ablaktörlő, fényszórók stb.).
►

V
egye le a gyújtást, és várjon 4 percet.
Az akkumulátorhoz való hozzáférést követően
elég a (+) pólust leválasztani.
Gyorsreteszes kapocs
A (+) saru lekötése

► Felszereltségtől függően, emelje le a
műanyag fedelet a (+) terminálon.
► A bilincs (B) kireteszeléséhez emelje fel
teljesen a kart (A).
► Emelje meg és vegye le a bilincset ( B).
A (+) saru visszakötése

► Emelje fel teljesen a kart ( A).
