5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De diagnoseaansluiting (OBD) voor het
controleren van componenten die rele-
vant zijn voor de emissie bevindt zich
aan bestuurderszijde.
De fabrikant van de auto adviseert de
auto aan het einde van de levensduur
in te leveren bij een door hem aange-
wezen inzamelpunt. De regelgeving
met betrekking tot het inleveren van
auto's aan het einde van de levensduur
verschilt mogelijk per land. Ga voor
meer informatie naar een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Positie
Motorwaarschuwingslampje
• Als het waarschuwings-
lampje knippert:
Er is mogelijk een motorsto-
ring waardoor schade aan
de katalysator kan ontstaan.
Laat de auto zo spoedig
mogelijk controleren.
• Wanneer het waarschu- wingslampje gaat branden:
Hoge uitlaatgaswaarde. Laat
de auto zo spoedig mogelijk
controleren.
Recycling
Supra_OM_General_OM99X84E_1_2011.book Page 337 Thursday, October 8, 2020 9:53 AM

3385-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Uw auto moet volgens het normale onderhoudsschema worden onderhouden.
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Periodiek onderhoud (behalve Europa en Australië)
Voer als volgt periodiek onderhoud uit:
Vereisten onderhoudsschema
Onderhoudsschema (behalve Korea, Mexico, Zuid-Afrika, Rusland
en Turkije)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilo-
meterstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
FUNDAMENTELE MO TORONDERDELEN
1
Motorolie (inclusief
motoroliefilter) < aanwijzing.>>
RRRRRRRR12
ONTSTEKINGSSYSTEEM
2BougiesRRRR24
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3LuchtfilterRRRR24
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje remsys-
teem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII48
7InterieurverlichtingII48
8AanjagerII48
Supra_OM_General_OM99X84E_1_2011.book Page 338 Thursday, October 8, 2020 9:53 AM

339
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 12
maanden zijn verstreken of u sindsdien minder dan 12.000 km hebt gereden.
9VerlichtingssysteemII48
10VeiligheidsgordelsII48
11Ruitenwisser- en
-sproeiersysteemII48
12
Instellingen banden op
het CID (Central Infor-
mation Display)
II48
13Banden (noodreserve-
wiel, indien nodig)II48
14MobiliteitssetII48
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II48
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II48
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II48
18Remleidingen en aan-
sluitingen remleidingenII48
19
Bodemplaat auto en alle
andere zichtbare com-
ponenten
II48
20Onderdelen stuurwielII48
21Veiligheid op de weg en
uitvoeren proefritII48
22MicrofilterRRRR24
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilo-
meterstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
Supra_OM_General_OM99X84E_1_2011.book Page 339 Thursday, October 8, 2020 9:53 AM

3405-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Onderhoudsschema (Korea, Mexico en Zuid-Afrika)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter) < aanwijzing.>>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3LuchtfilterRR54
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en -sproei-
ersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99X84E_1_2011.book Page 340 Thursday, October 8, 2020 9:53 AM

341
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 20.000 km hebt gereden.
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRRRRR18
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
Onderhoudsschema (Rusland en Turkije)
Supra_OM_General_OM99X84E_1_2011.book Page 341 Thursday, October 8, 2020 9:53 AM

3425-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter) < aanwijzing.>>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3LuchtfilterR72
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en -sproei-
ersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
Supra_OM_General_OM99X84E_1_2011.book Page 342 Thursday, October 8, 2020 9:53 AM

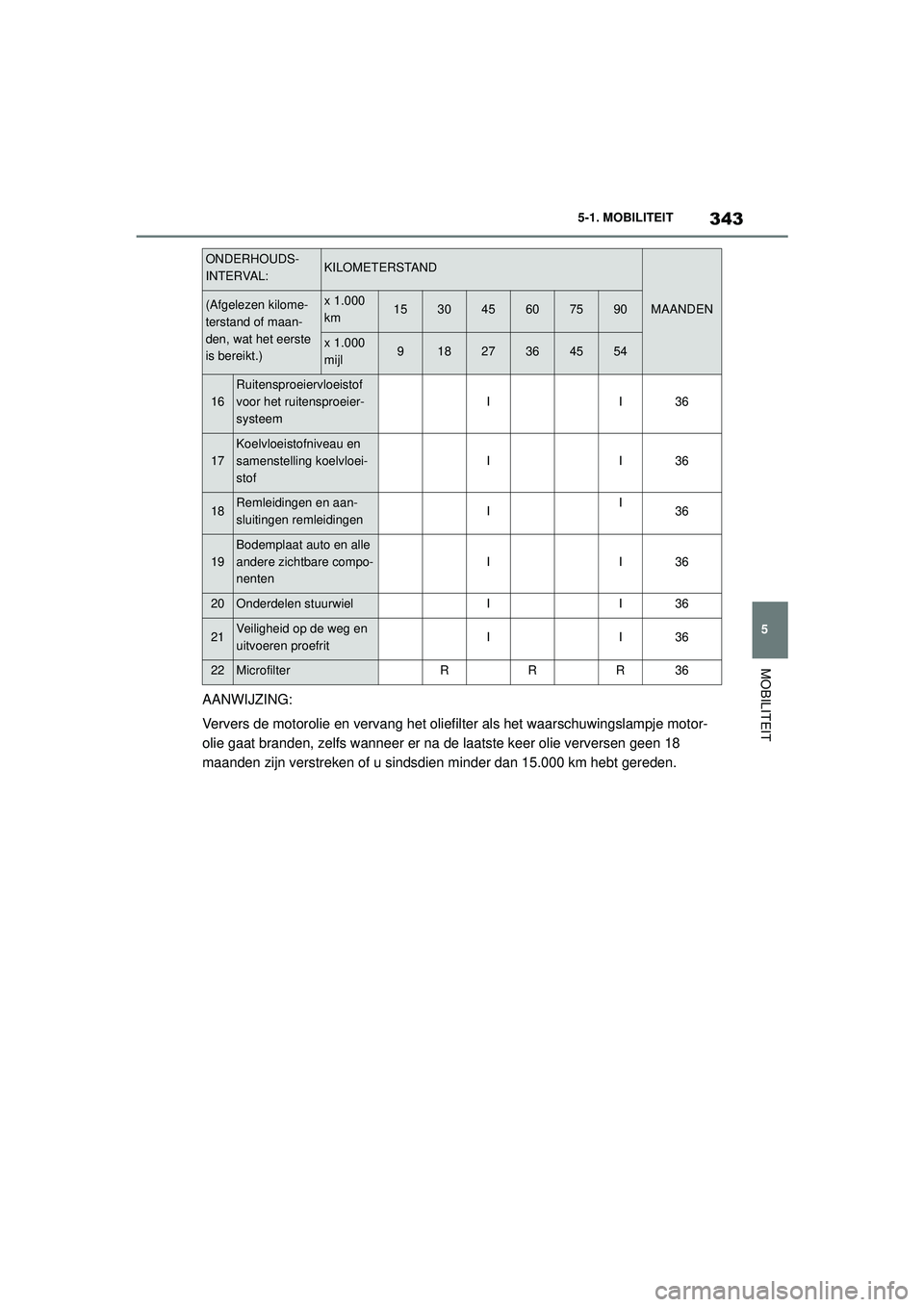

343
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 15.000 km hebt gereden.
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRR36
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen kilome-
terstand of maan-
den, wat het eerste
is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
Supra_OM_General_OM99X84E_1_2011.book Page 343 Thursday, October 8, 2020 9:53 AM

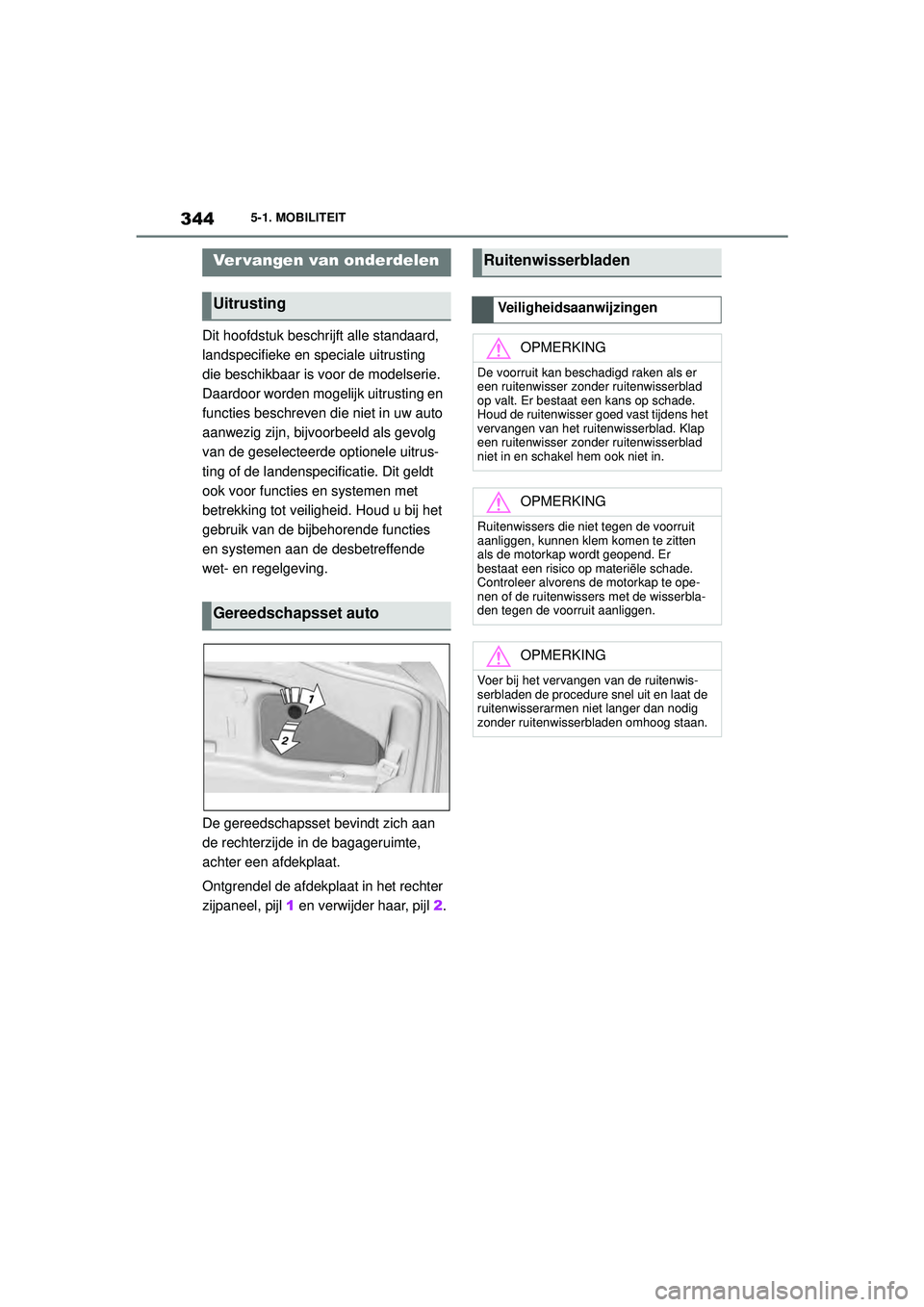

3445-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
De gereedschapsset bevindt zich aan
de rechterzijde in de bagageruimte,
achter een afdekplaat.
Ontgrendel de afdekplaat in het rechter
zijpaneel, pijl 1 en verwijder haar, pijl 2.
Ver vangen van onderdelen
Uitrusting
Gereedschapsset auto
Ruitenwisserbladen
Veiligheidsaanwijzingen
OPMERKING
De voorruit kan beschadigd raken als er
een ruitenwisser zonder ruitenwisserblad
op valt. Er bestaat een kans op schade.
Houd de ruitenwisser goed vast tijdens het
vervangen van het ruitenwisserblad. Klap
een ruitenwisser zonder ruitenwisserblad
niet in en schakel hem ook niet in.
OPMERKING
Ruitenwissers die niet tegen de voorruit
aanliggen, kunnen klem komen te zitten
als de motorkap wordt geopend. Er
bestaat een risico op materiële schade.
Controleer alvorens de motorkap te ope-
nen of de ruitenwissers met de wisserbla-
den tegen de voorruit aanliggen.
OPMERKING
Voer bij het vervangen van de ruitenwis-
serbladen de procedure snel uit en laat de
ruitenwisserarmen niet langer dan nodig
zonder ruitenwisserbladen omhoog staan.
