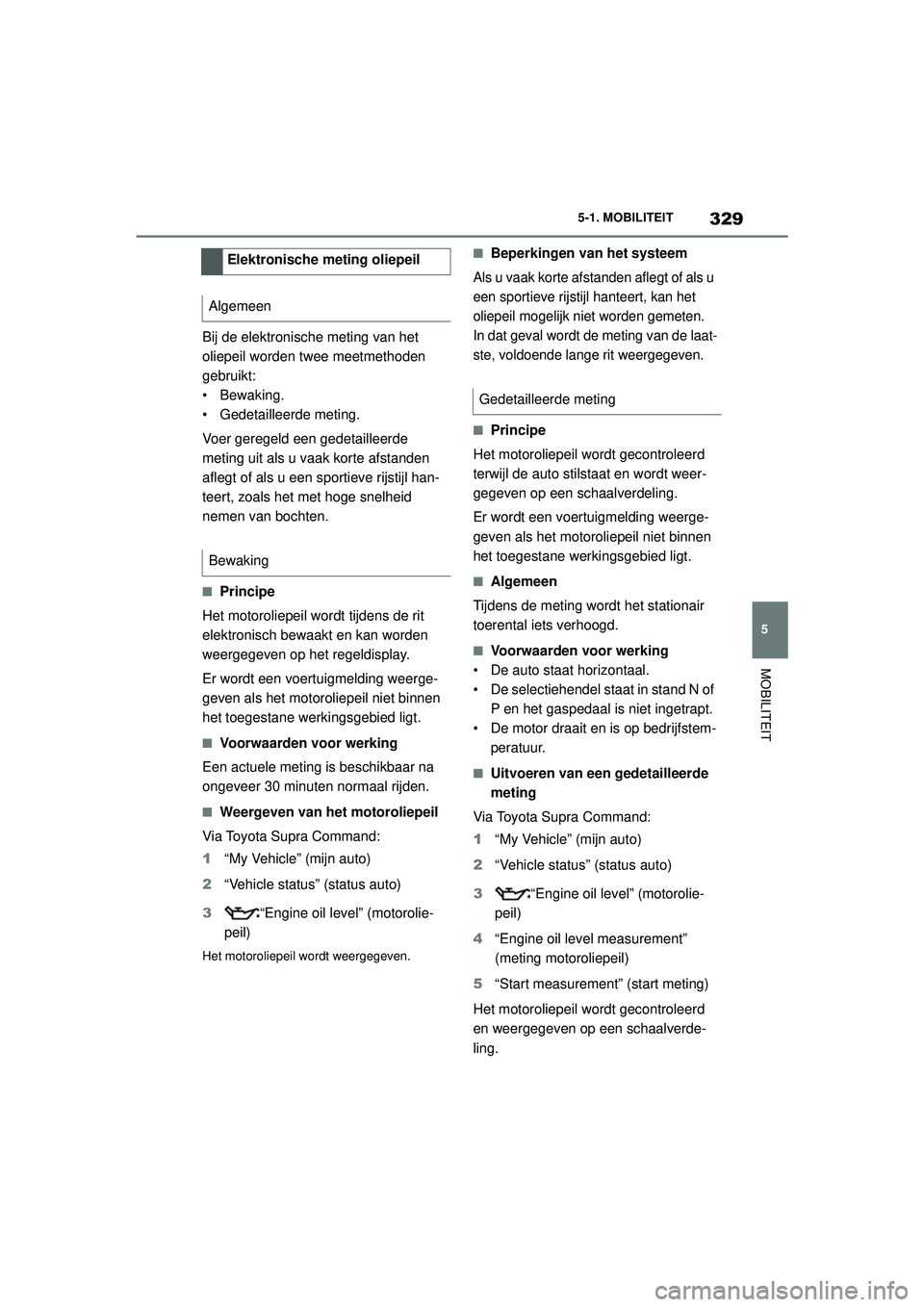

2021 TOYOTA SUPRA Instructieboekje (in Dutch)

329
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Bij de elektronische meting van het
oliepeil worden twee meetmethoden
gebruikt:
• Bewaking.
• Gedetailleerde meting.
Voer geregeld een gedetailleerde
meting uit als u vaak korte afstanden
aflegt of als u een sportieve rijstijl han-
teert, zoals het met hoge snelheid
nemen van bochten.
■Principe
Het motoroliepeil word t tijdens de rit
elektronisch bewaakt en kan worden
weergegeven op het regeldisplay.
Er wordt een voertuigmelding weerge-
geven als het motoroliepeil niet binnen
het toegestane werkingsgebied ligt.
■Voorwaarden voor werking
Een actuele meting is beschikbaar na
ongeveer 30 minuten normaal rijden.
■Weergeven van het motoroliepeil
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motorolie-
peil)
Het motoroliepeil wordt weergegeven.
■Beperkingen van het systeem
Als u vaak korte afstanden aflegt of als u
een sportieve rijstijl hanteert, kan het
oliepeil mogelijk niet worden gemeten.
In dat geval wordt de meting van de laat-
ste, voldoende lange rit weergegeven.
■Principe
Het motoroliepeil wordt gecontroleerd
terwijl de auto stilstaat en wordt weer-
gegeven op een schaalverdeling.
Er wordt een voertuigmelding weerge-
geven als het motoroliepeil niet binnen
het toegestane werkingsgebied ligt.
■Algemeen
Tijdens de meting wordt het stationair
toerental iets verhoogd.
■Voorwaarden voor werking
• De auto staat horizontaal.
• De selectiehendel staat in stand N of
P en het gaspedaal is niet ingetrapt.
• De motor draait en is op bedrijfstem- peratuur.
■Uitvoeren van een gedetailleerde
meting
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motorolie-
peil)
4 “Engine oil level measurement”
(meting motoroliepeil)
5 “Start measurement” (start meting)
Het motoroliepeil wordt gecontroleerd
en weergegeven op een schaalverde-
ling.
Elektronische meting oliepeil
Algemeen
Bewaking
Gedetailleerde meting
Supra_OM_General_OM99X84E_1_2011.book Page 329 Thursday, October 8, 2020 9:53 AM

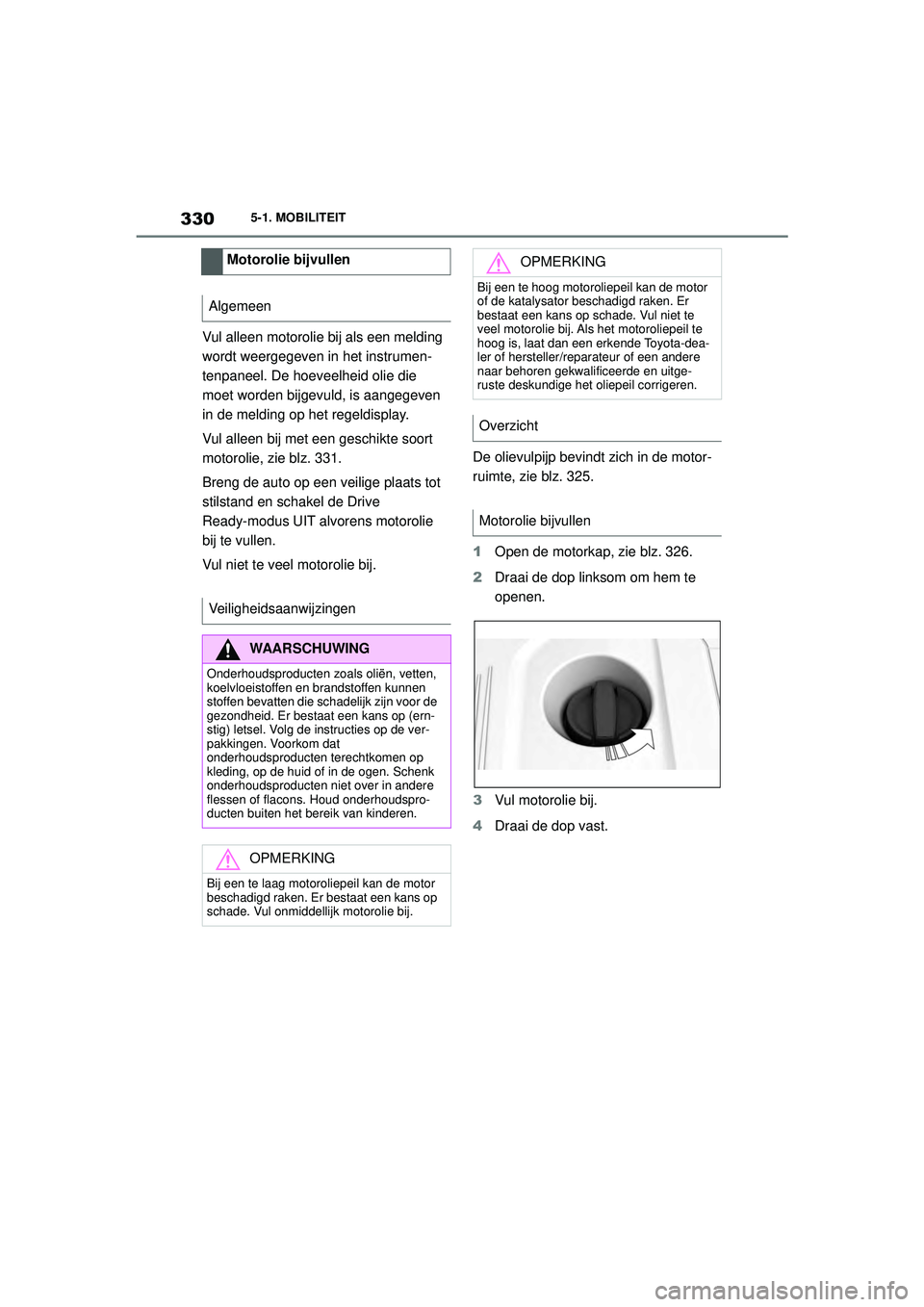

3305-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Vul alleen motorolie bij als een melding
wordt weergegeven in het instrumen-
tenpaneel. De hoeveelheid olie die
moet worden bijgevuld, is aangegeven
in de melding op het regeldisplay.
Vul alleen bij met een geschikte soort
motorolie, zie blz. 331.
Breng de auto op een veilige plaats tot
stilstand en schakel de Drive
Ready-modus UIT alvorens motorolie
bij te vullen.
Vul niet te veel motorolie bij. De olievulpijp bevindt zich in de motor-
ruimte, zie blz. 325.
1
Open de motorkap, zie blz. 326.
2 Draai de dop linksom om hem te
openen.
3 Vul motorolie bij.
4 Draai de dop vast.
Motorolie bijvullen
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Onderhoudsproducten zoals oliën, vetten,
koelvloeistoffen en brandstoffen kunnen
stoffen bevatten die schadelijk zijn voor de
gezondheid. Er bestaat een kans op (ern-
stig) letsel. Volg de instructies op de ver-
pakkingen. Voorkom dat
onderhoudsproducten terechtkomen op
kleding, op de huid of in de ogen. Schenk
onderhoudsproducten niet over in andere
flessen of flacons. Houd onderhoudspro-
ducten buiten het bereik van kinderen.
OPMERKING
Bij een te laag motoroliepeil kan de motor
beschadigd raken. Er bestaat een kans op
schade. Vul onmiddellijk motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de motor
of de katalysator beschadigd raken. Er
bestaat een kans op schade. Vul niet te
veel motorolie bij. Al s het motoroliepeil te
hoog is, laat dan een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige het oliepeil corrigeren.
Overzicht
Motorolie bijvullen
Supra_OM_General_OM99X84E_1_2011.book Page 330 Thursday, October 8, 2020 9:53 AM

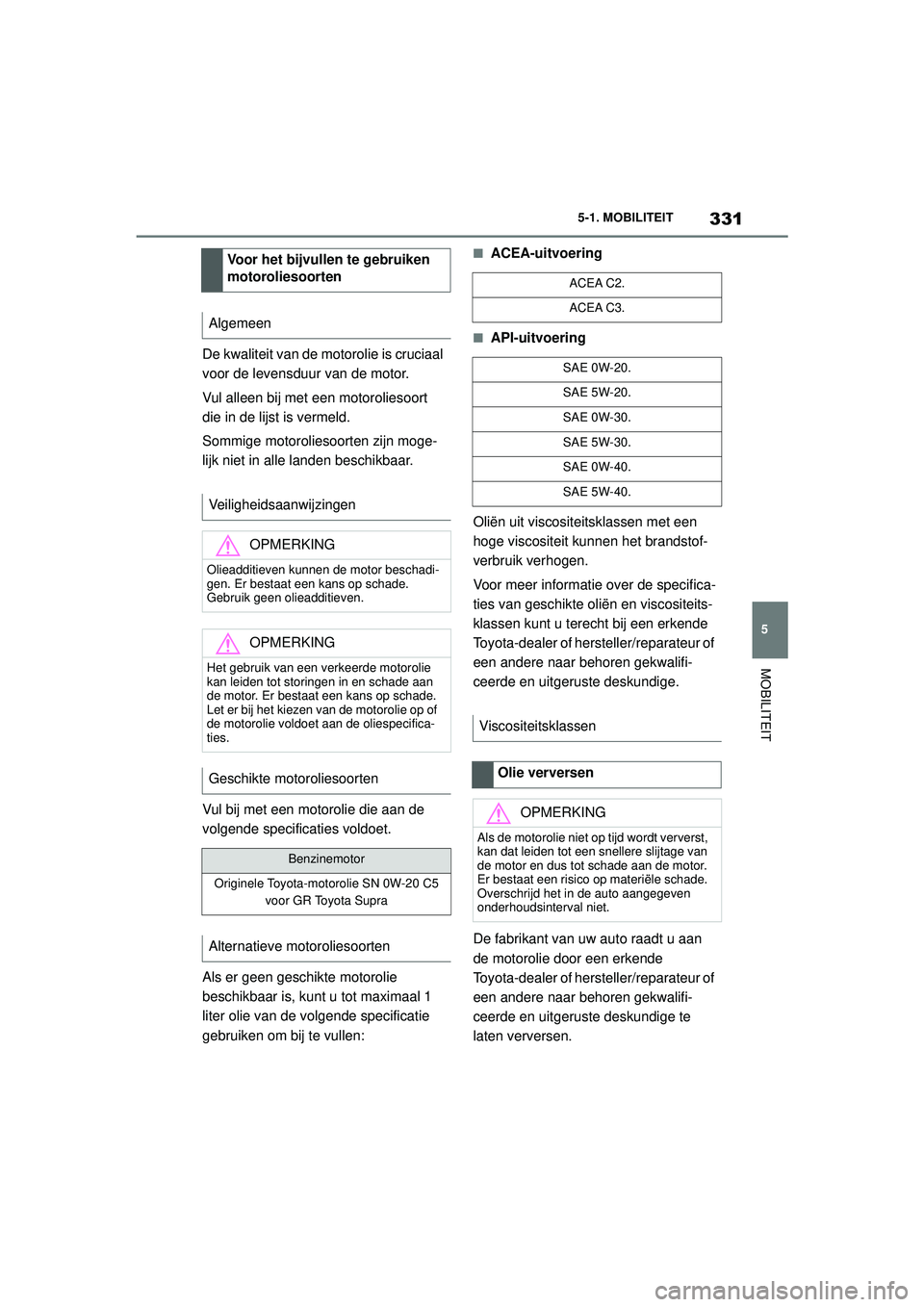

331
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
De kwaliteit van de motorolie is cruciaal
voor de levensduur van de motor.
Vul alleen bij met een motoroliesoort
die in de lijst is vermeld.
Sommige motoroliesoorten zijn moge-
lijk niet in alle landen beschikbaar.
Vul bij met een motorolie die aan de
volgende specificaties voldoet.
Als er geen geschikte motorolie
beschikbaar is, kunt u tot maximaal 1
liter olie van de volgende specificatie
gebruiken om bij te vullen:
■ACEA-uitvoering
■API-uitvoering
Oliën uit viscositeitsklassen met een
hoge viscositeit kunnen het brandstof-
verbruik verhogen.
Voor meer informatie over de specifica-
ties van geschikte oliën en viscositeits-
klassen kunt u terecht bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De fabrikant van uw auto raadt u aan
de motorolie door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige te
laten verversen.
Voor het bijvullen te gebruiken
motoroliesoorten
Algemeen
Veiligheidsaanwijzingen
OPMERKING
Olieadditieven kunnen de motor beschadi-
gen. Er bestaat een kans op schade.
Gebruik geen olieadditieven.
OPMERKING
Het gebruik van een verkeerde motorolie
kan leiden tot storingen in en schade aan
de motor. Er bestaat een kans op schade.
Let er bij het kiezen van de motorolie op of
de motorolie voldoet aan de oliespecifica-
ties.
Geschikte motoroliesoorten
Benzinemotor
Originele Toyota-motorolie SN 0W-20 C5 voor GR Toyota Supra
Alternatieve motoroliesoorten
ACEA C2.
ACEA C3.
SAE 0W-20.
SAE 5W-20.
SAE 0W-30.
SAE 5W-30.
SAE 0W-40.
SAE 5W-40.
Viscositeitsklassen
Olie verversen
OPMERKING
Als de motorolie niet op tijd wordt ververst,
kan dat leiden tot een snellere slijtage van
de motor en dus tot schade aan de motor.
Er bestaat een risico op materiële schade.
Overschrijd het in de auto aangegeven
onderhoudsinterval niet.
Supra_OM_General_OM99X84E_1_2011.book Page 331 Thursday, October 8, 2020 9:53 AM

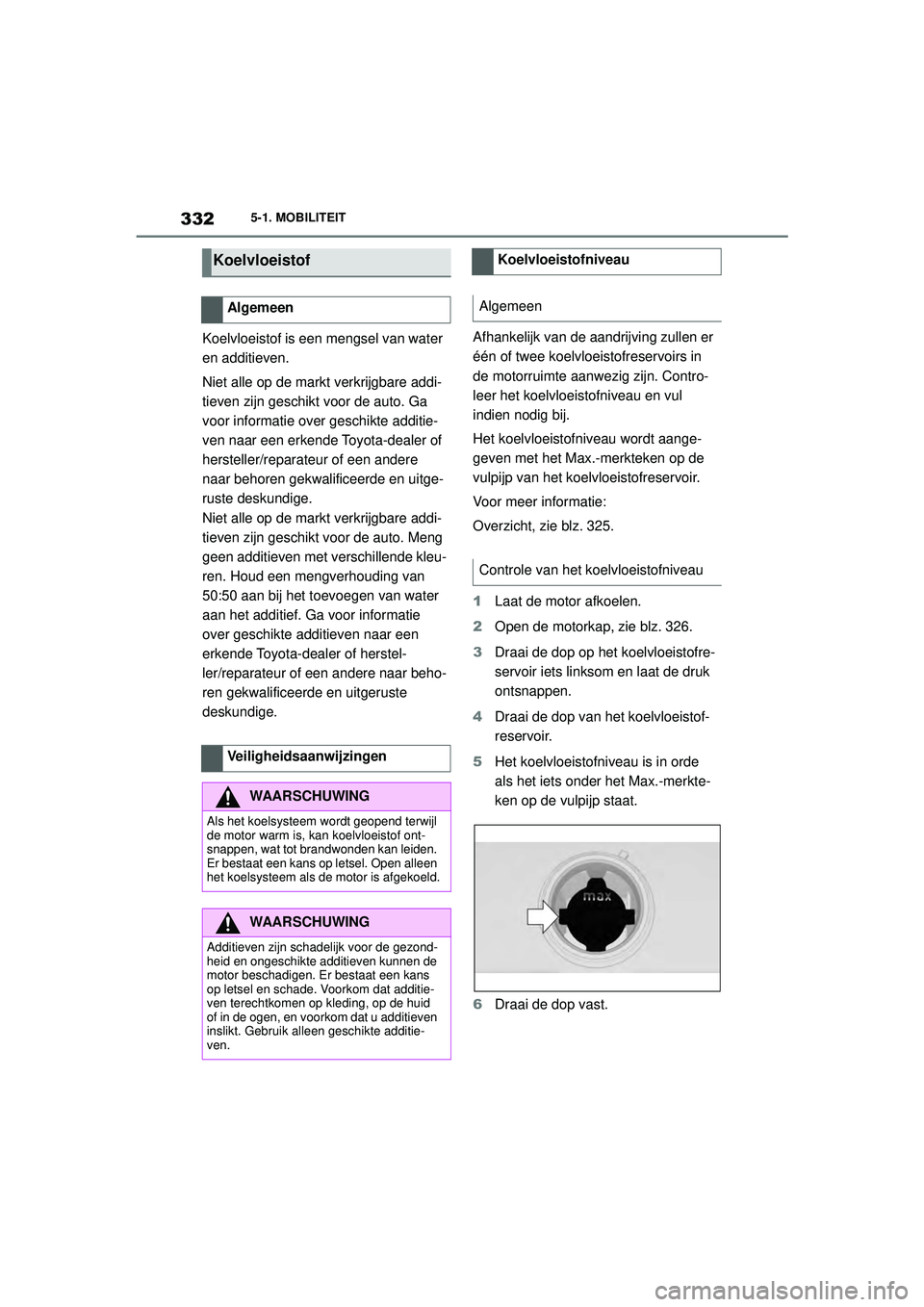

3325-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Koelvloeistof is een mengsel van water
en additieven.
Niet alle op de markt verkrijgbare addi-
tieven zijn geschikt voor de auto. Ga
voor informatie over geschikte additie-
ven naar een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Niet alle op de markt verkrijgbare addi-
tieven zijn geschikt voor de auto. Meng
geen additieven met verschillende kleu-
ren. Houd een mengverhouding van
50:50 aan bij het toevoegen van water
aan het additief. Ga voor informatie
over geschikte additieven naar een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Afhankelijk van de aandrijving zullen er
één of twee koelvloeistofreservoirs in
de motorruimte aanwezig zijn. Contro-
leer het koelvloeistofniveau en vul
indien nodig bij.
Het koelvloeistofniveau wordt aange-
geven met het Max.-merkteken op de
vulpijp van het koel
vloeistofreservoir.
Voor meer informatie:
Overzicht, zie blz. 325.
1 Laat de motor afkoelen.
2 Open de motorkap, zie blz. 326.
3 Draai de dop op het koelvloeistofre-
servoir iets linksom en laat de druk
ontsnappen.
4 Draai de dop van het koelvloeistof-
reservoir.
5 Het koelvloeistofniveau is in orde
als het iets onder het Max.-merkte-
ken op de vulpijp staat.
6 Draai de dop vast.
Koelvloeistof
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Als het koelsysteem wordt geopend terwijl
de motor warm is, kan koelvloeistof ont-
snappen, wat tot brandwonden kan leiden.
Er bestaat een kans op letsel. Open alleen
het koelsysteem als de motor is afgekoeld.
WAARSCHUWING
Additieven zijn schadelijk voor de gezond-
heid en ongeschikte additieven kunnen de
motor beschadigen. Er bestaat een kans
op letsel en schade. Voorkom dat additie-
ven terechtkomen op kleding, op de huid
of in de ogen, en voorkom dat u additieven
inslikt. Gebruik all een geschikte additie-
ven.
Koelvloeistofniveau
Algemeen
Controle van het koelvloeistofniveau
Supra_OM_General_OM99X84E_1_2011.book Page 332 Thursday, October 8, 2020 9:53 AM

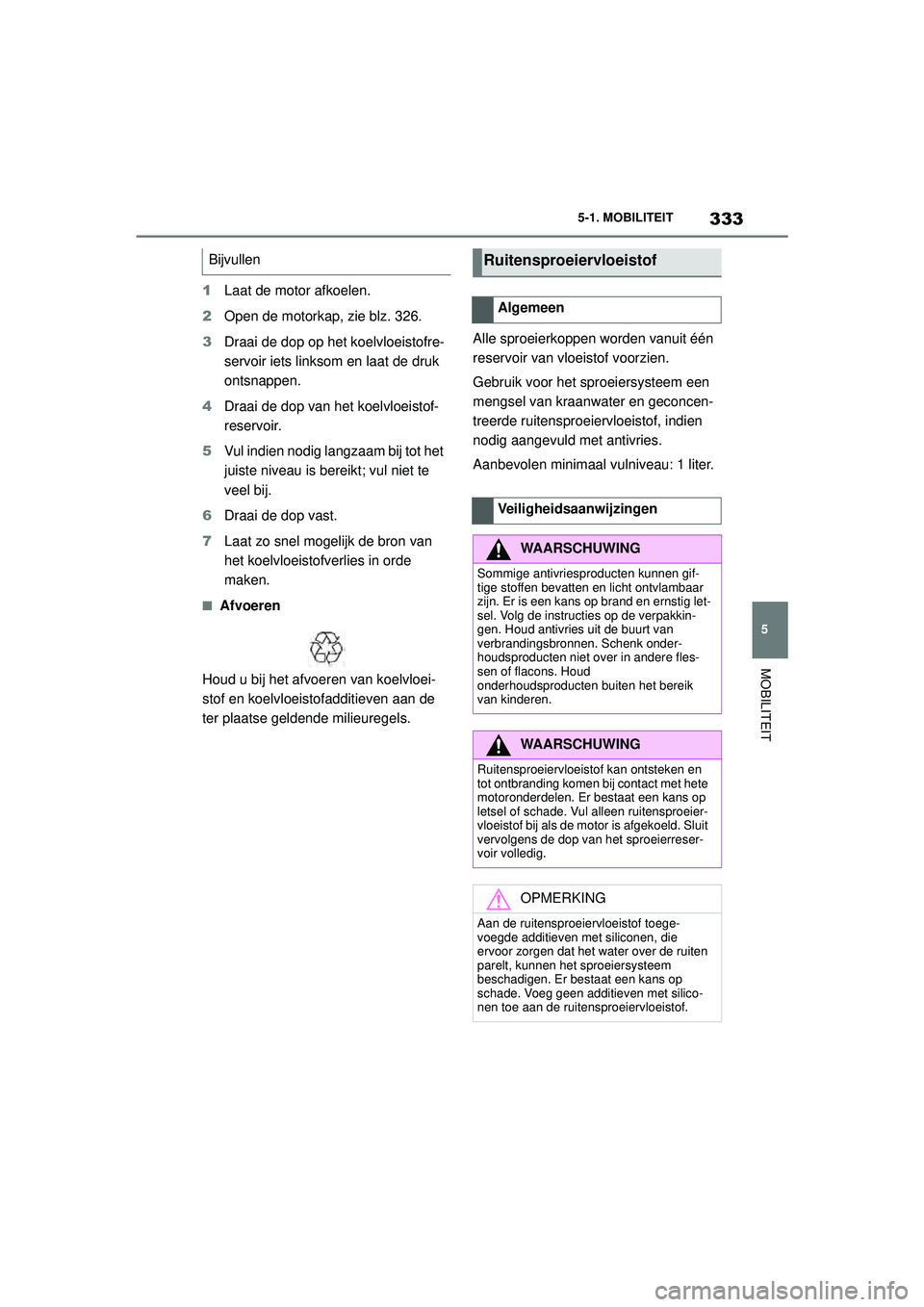

333
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
1
Laat de motor afkoelen.
2 Open de motorkap, zie blz. 326.
3 Draai de dop op het koelvloeistofre-
servoir iets linksom en laat de druk
ontsnappen.
4 Draai de dop van het koelvloeistof-
reservoir.
5 Vul indien nodig langzaam bij tot het
juiste niveau is bereikt; vul niet te
veel bij.
6 Draai de dop vast.
7 Laat zo snel mogelijk de bron van
het koelvloeistofverlies in orde
maken.
■Afvoeren
Houd u bij het afvoeren van koelvloei-
stof en koelvloeistofadditieven aan de
ter plaatse geldende milieuregels. Alle sproeierkoppen worden vanuit één
reservoir van vloei
stof voorzien.
Gebruik voor het sproeiersysteem een
mengsel van kraanwater en geconcen-
treerde ruitensproeiervloeistof, indien
nodig aangevuld met antivries.
Aanbevolen minimaal vulniveau: 1 liter.
Bijvullen
Ruitensproeiervloeistof
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Sommige antivriesproducten kunnen gif-
tige stoffen bevatten en licht ontvlambaar
zijn. Er is een kans op brand en ernstig let-
sel. Volg de instructies op de verpakkin-
gen. Houd antivries uit de buurt van
verbrandingsbronnen. Schenk onder-
houdsproducten niet over in andere fles-
sen of flacons. Houd
onderhoudsproducten buiten het bereik
van kinderen.
WAARSCHUWING
Ruitensproeiervloeistof kan ontsteken en
tot ontbranding komen bij contact met hete
motoronderdelen. Er bestaat een kans op
letsel of schade. Vul alleen ruitensproeier-
vloeistof bij als de motor is afgekoeld. Sluit
vervolgens de dop van het sproeierreser-
voir volledig.
OPMERKING
Aan de ruitensproeiervloeistof toege-
voegde additieven met siliconen, die
ervoor zorgen dat het water over de ruiten
parelt, kunnen het sproeiersysteem
beschadigen. Er bestaat een kans op
schade. Voeg geen additieven met silico-
nen toe aan de ruitensproeiervloeistof.
Supra_OM_General_OM99X84E_1_2011.book Page 333 Thursday, October 8, 2020 9:53 AM

3345-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Het ruitensproeiervloeistofreservoir
bevindt zich in de motorruimte.
Het gebruik van onverdunde geconcen-
treerde ruitensproeiervloeistof of anti-
vries op alcoholbas is kan leiden tot
onjuiste meldingen bij temperaturen
lager dan -15°C. Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de
desbetreffende
wet- en regelgeving.
Het onderhoudssysteem geeft aan
welke onderhoudswerkzaamheden
nodig zijn om te helpen de veiligheid op
de weg en de veiligheid van de auto te
behouden.
De exacte benodigde werkzaamheden
en de onderhoudsintervallen verschil-
len mogelijk, afhankelijk van de land-
specificaties.
Vervangingswerkzaamheden, vervan-
gingsonderdelen, bedrijfsmiddelen en
slijtagematerialen worden apart bere-
kend. Voor meer informatie kunt u
terecht bij een dealer van de fabrikant
of een andere gekwalificeerde dealer of
gespecialiseerde werkplaats.
OPMERKING
Het mengen van verschillende geconcen-
treerde ruitensproeiervloeistoffen of anti-
vriesproducten kan schade aan het
sproeiersysteem tot gevolg hebben. Er
bestaat een kans op schade. Meng geen
verschillende geconcentreerde ruiten-
sproeiervloeistoffen of antivriesproducten
met elkaar. Volg de instructies en meng-
verhoudingen die op de verpakkingen zijn
aangegeven.
Overzicht
Storing
Onderhoud
Uitrusting
Onderhoudssysteem
Supra_OM_General_OM99X84E_1_2011.book Page 334 Thursday, October 8, 2020 9:53 AM

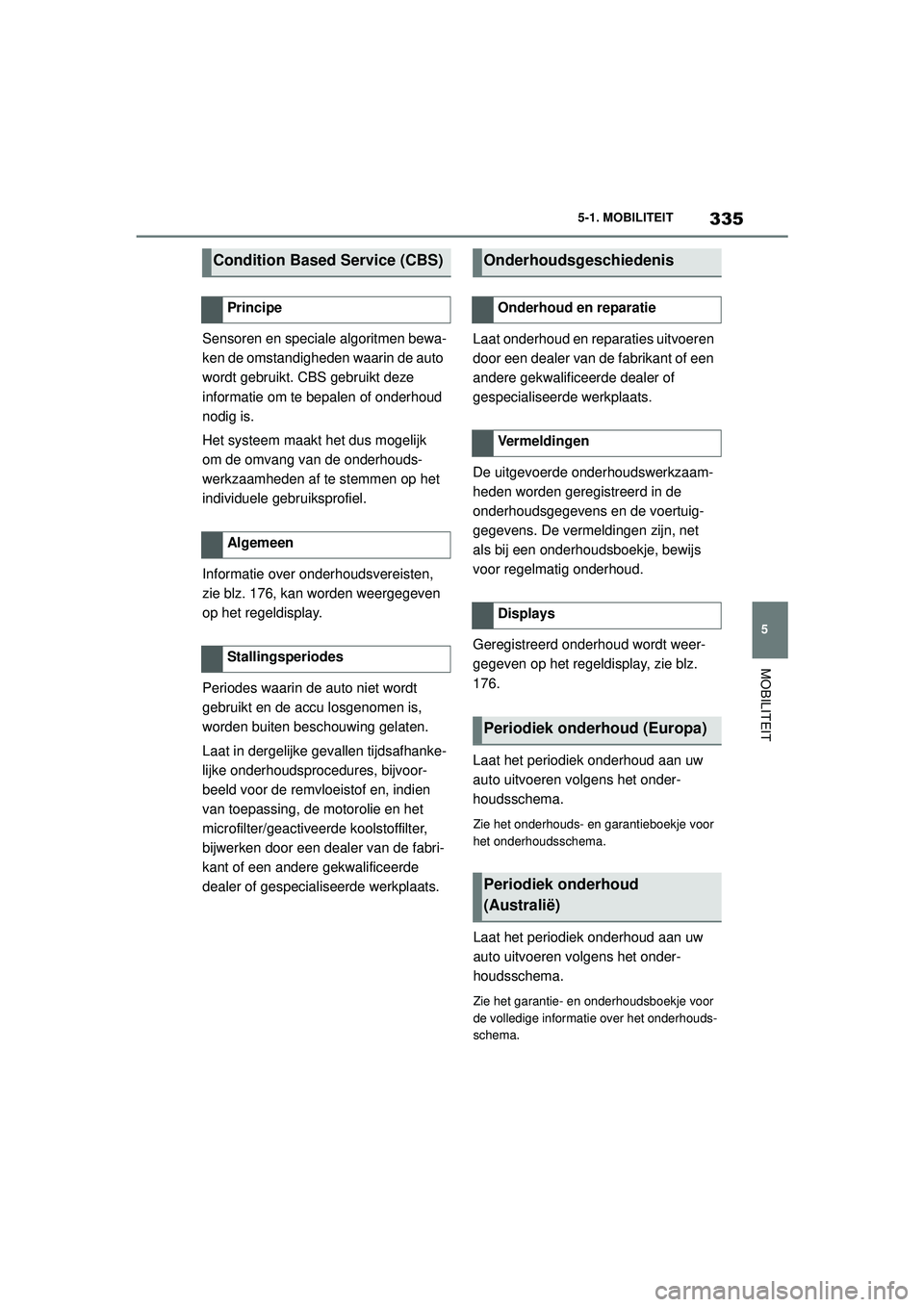

335
5
5-1. MOBILITEIT
MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
Sensoren en speciale algoritmen bewa-
ken de omstandigheden waarin de auto
wordt gebruikt. CBS gebruikt deze
informatie om te bepalen of onderhoud
nodig is.
Het systeem maakt het dus mogelijk
om de omvang van de onderhouds-
werkzaamheden af te stemmen op het
individuele gebruiksprofiel.
Informatie over onderhoudsvereisten,
zie blz. 176, kan worden weergegeven
op het regeldisplay.
Periodes waarin de auto niet wordt
gebruikt en de accu losgenomen is,
worden buiten beschouwing gelaten.
Laat in dergelijke gevallen tijdsafhanke-
lijke onderhoudsprocedures, bijvoor-
beeld voor de remvloeistof en, indien
van toepassing, de motorolie en het
microfilter/geactiveerde koolstoffilter,
bijwerken door een dealer van de fabri-
kant of een andere gekwalificeerde
dealer of gespecialiseerde werkplaats. Laat onderhoud en reparaties uitvoeren
door een dealer van de fabrikant of een
andere gekwalificeerde dealer of
gespecialiseerde werkplaats.
De uitgevoerde onderhoudswerkzaam-
heden worden geregistreerd in de
onderhoudsgegevens en de voertuig-
gegevens. De vermeldingen zijn, net
als bij een onderhoudsboekje, bewijs
voor regelmatig onderhoud.
Geregistreerd onderhoud wordt weer-
gegeven op het regeldisplay, zie blz.
176.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantieboekje voor
het onderhoudsschema.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het garantie- en onderhoudsboekje voor
de volledige informatie over het onderhouds-
schema.
Condition Based Service (CBS)
Principe
Algemeen
Stallingsperiodes
Onderhoudsgeschiedenis
Onderhoud en reparatie
Vermeldingen
Displays
Periodiek onderhoud (Europa)
Periodiek onderhoud
(Australië)
Supra_OM_General_OM99X84E_1_2011.book Page 335 Thursday, October 8, 2020 9:53 AM

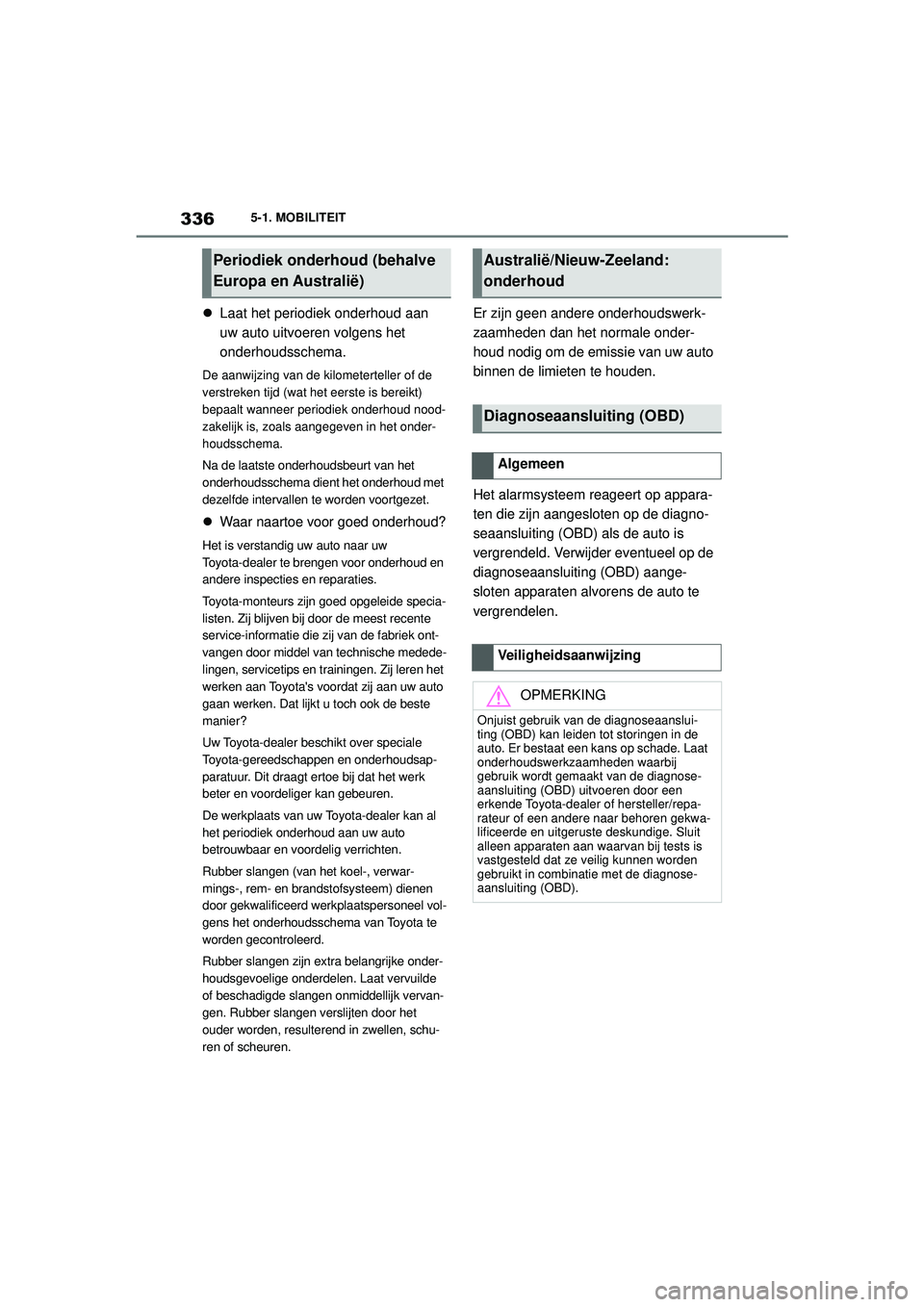

3365-1. MOBILITEIT
Handleiding Supra_NL (vanaf productiedatum nov. 2020)
 Laat het periodiek onderhoud aan
uw auto uitvoeren volgens het
onderhoudsschema.
De aanwijzing van de kilometerteller of de
verstreken tijd (wat het eerste is bereikt)
bepaalt wanneer periodiek onderhoud nood-
zakelijk is, zoals aangegeven in het onder-
houdsschema.
Na de laatste onderhoudsbeurt van het
onderhoudsschema dient het onderhoud met
dezelfde intervallen te worden voortgezet.
Waar naartoe voor goed onderhoud?
Het is verstandig uw auto naar uw
Toyota-dealer te brengen voor onderhoud en
andere inspecties en reparaties.
Toyota-monteurs zijn goed opgeleide specia-
listen. Zij blijven bij door de meest recente
service-informatie die zij van de fabriek ont-
vangen door middel van technische medede-
lingen, servicetips en trainingen. Zij leren het
werken aan Toyota's voordat zij aan uw auto
gaan werken. Dat lijkt u toch ook de beste
manier?
Uw Toyota-dealer besch ikt over speciale
Toyota-gereedschappen en onderhoudsap-
paratuur. Dit draagt ertoe bij dat het werk
beter en voordeliger kan gebeuren.
De werkplaats van uw Toyota-dealer kan al
het periodiek onderhoud aan uw auto
betrouwbaar en voordelig verrichten.
Rubber slangen (van het koel-, verwar-
mings-, rem- en brandstofsysteem) dienen
door gekwalificeerd werkplaatspersoneel vol-
gens het onderhoudsschema van Toyota te
worden gecontroleerd.
Rubber slangen zijn extra belangrijke onder-
houdsgevoelige onderdelen. Laat vervuilde
of beschadigde slangen onmiddellijk vervan-
gen. Rubber slangen verslijten door het
ouder worden, resulterend in zwellen, schu-
ren of scheuren.
Er zijn geen andere onderhoudswerk-
zaamheden dan het normale onder-
houd nodig om de emissie van uw auto
binnen de limieten te houden.
Het alarmsysteem reageert op appara-
ten die zijn aangesloten op de diagno-
seaansluiting (OBD) als de auto is
vergrendeld. Verwijder eventueel op de
diagnoseaansluiting (OBD) aange-
sloten apparaten alvorens de auto te
vergrendelen.
Periodiek onderhoud (behalve
Europa en Australië)Australië/Nieuw-Zeeland:
onderhoud
Diagnoseaansluiting (OBD)
Algemeen
Veiligheidsaanwijzing
OPMERKING
Onjuist gebruik van de diagnoseaanslui-
ting (OBD) kan leiden tot storingen in de
auto. Er bestaat een kans op schade. Laat
onderhoudswerkzaamheden waarbij
gebruik wordt gemaakt van de diagnose-
aansluiting (OBD) uitvoeren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige. Sluit
alleen apparaten aan waarvan bij tests is
vastgesteld dat ze veilig kunnen worden
gebruikt in combinatie met de diagnose-
aansluiting (OBD).
Supra_OM_General_OM99X84E_1_2011.book Page 336 Thursday, October 8, 2020 9:53 AM
