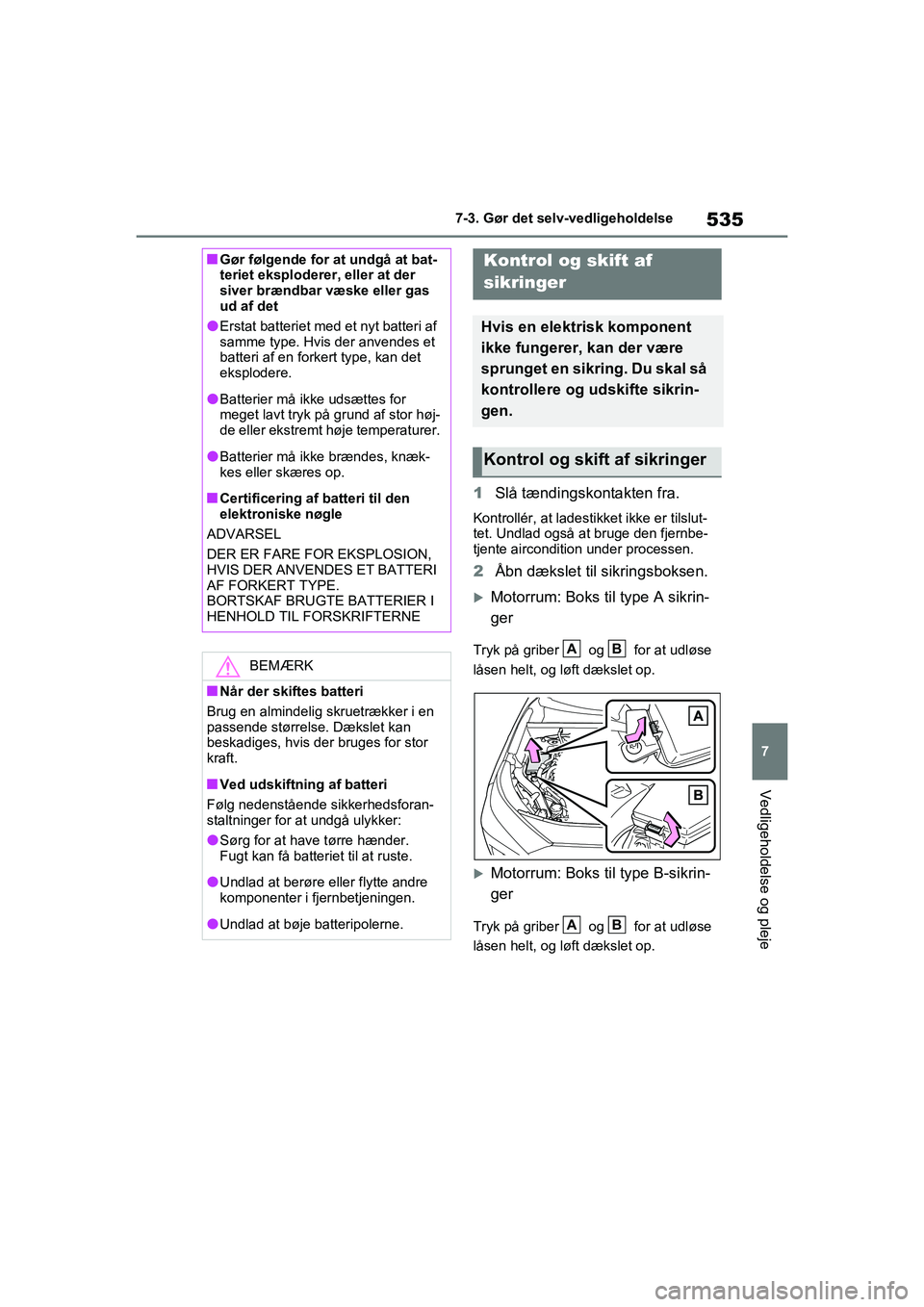

2021 TOYOTA RAV4 PHEV Brugsanvisning (in Danish)

535
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
1
Slå tændingskontakten fra.
Kontrollér, at ladestikket ikke er tilslut-
tet. Undlad også at bruge den fjernbe-
tjente aircondition under processen.
2Åbn dækslet til sikringsboksen.
Motorrum: Boks til type A sikrin-
ger
Tryk på griber og for at udløse
låsen helt, og løft dækslet op.
Motorrum: Boks til type B-sikrin-
ger
Tryk på griber og for at udløse
låsen helt, og løft dækslet op.
nGør følgende for at undgå at bat-
teriet eksploderer, eller at der
siver brændbar væske eller gas
ud af det
lErstat batteriet med et nyt batteri af
samme type. Hvis der anvendes et
batteri af en forkert type, kan det
eksplodere.
lBatterier må ikke udsættes for
meget lavt tryk på grund af stor høj-
de eller ekstremt høje temperaturer.
lBatterier må ikke brændes, knæk-
kes eller skæres op.
nCertificering af batteri til den
elektroniske nøgle
ADVARSEL
DER ER FARE FOR EKSPLOSION,
HVIS DER ANVENDES ET BATTERI
AF FORKERT TYPE.
BORTSKAF BRUGTE BATTERIER I
HENHOLD TIL FORSKRIFTERNE
BEMÆRK
nNår der skiftes batteri
Brug en almindelig skruetrækker i en
passende størrelse. Dækslet kan
beskadiges, hvis der bruges for stor
kraft.
nVed udskiftning af batteri
Følg nedenstående sikkerhedsforan-
staltninger for at undgå ulykker:
lSørg for at have tørre hænder.
Fugt kan få batter iet til at ruste.
lUndlad at berøre eller flytte andre
komponenter i fjernbetjeningen.
lUndlad at bøje batteripolerne.
Kontrol og skift af
sikringer
Hvis en elektrisk komponent
ikke fungerer, kan der være
sprunget en sikring. Du skal så
kontrollere og udskifte sikrin-
gen.
Kontrol og skift af sikringer
AB
AB
OM42E06DK.book Page 535 Thursday, February 18, 2021 5:07 PM

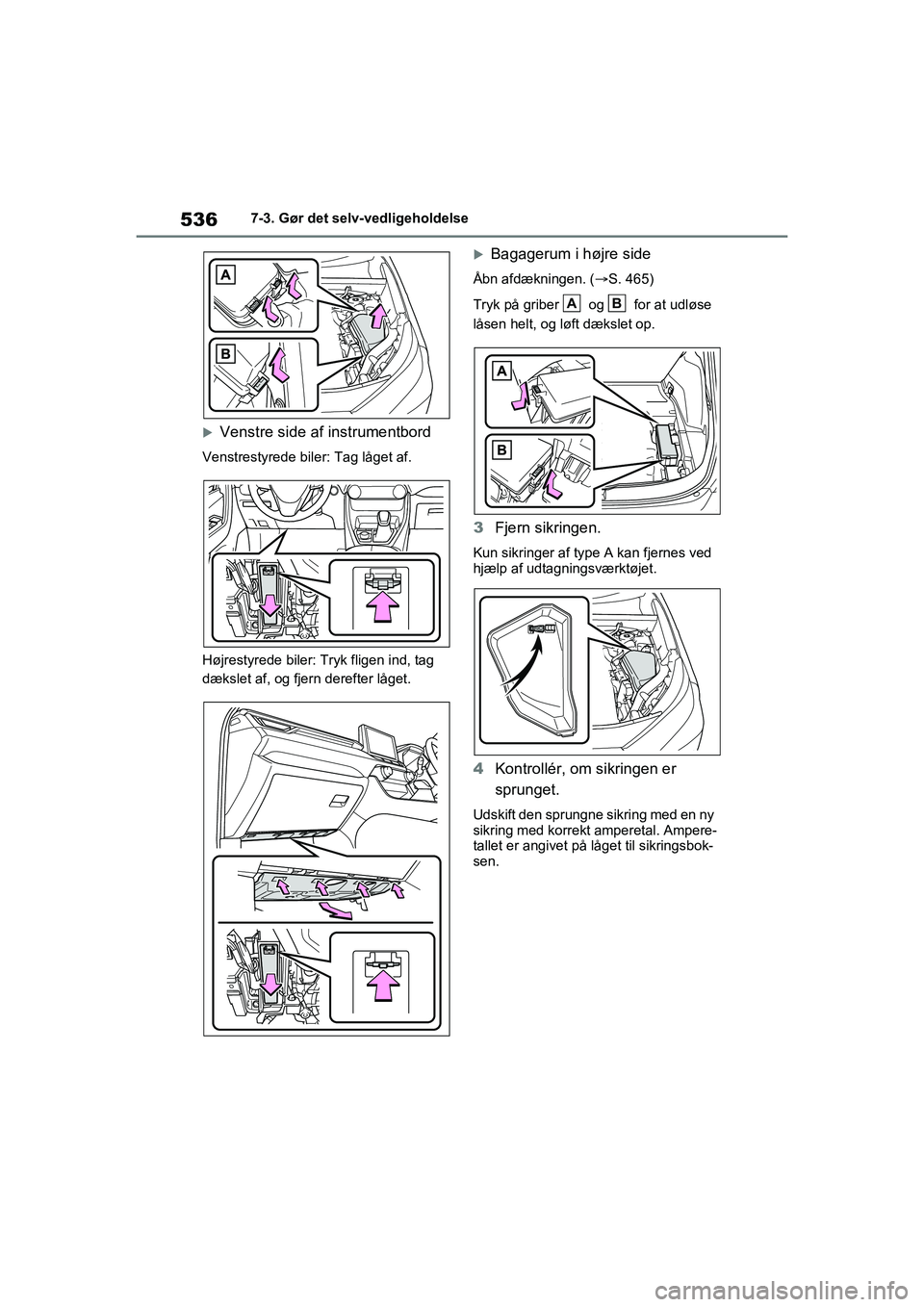

5367-3. Gør det selv-vedligeholdelse
Venstre side af instrumentbord
Venstrestyrede biler: Tag låget af.
Højrestyrede biler: Tryk fligen ind, tag
dækslet af, og fjern derefter låget.
Bagagerum i højre side
Åbn afdækningen. (S. 465)
Tryk på griber og for at udløse
låsen helt, og løft dækslet op.
3 Fjern sikringen.
Kun sikringer af type A kan fjernes ved
hjælp af udtagningsværktøjet.
4Kontrollér, om sikringen er
sprunget.
Udskift den sprungne sikring med en ny
sikring med korrekt amperetal. Ampere-
tallet er angivet på låget til sikringsbok-
sen.
AB
OM42E06DK.book Page 536 Thursday, February 18, 2021 5:07 PM

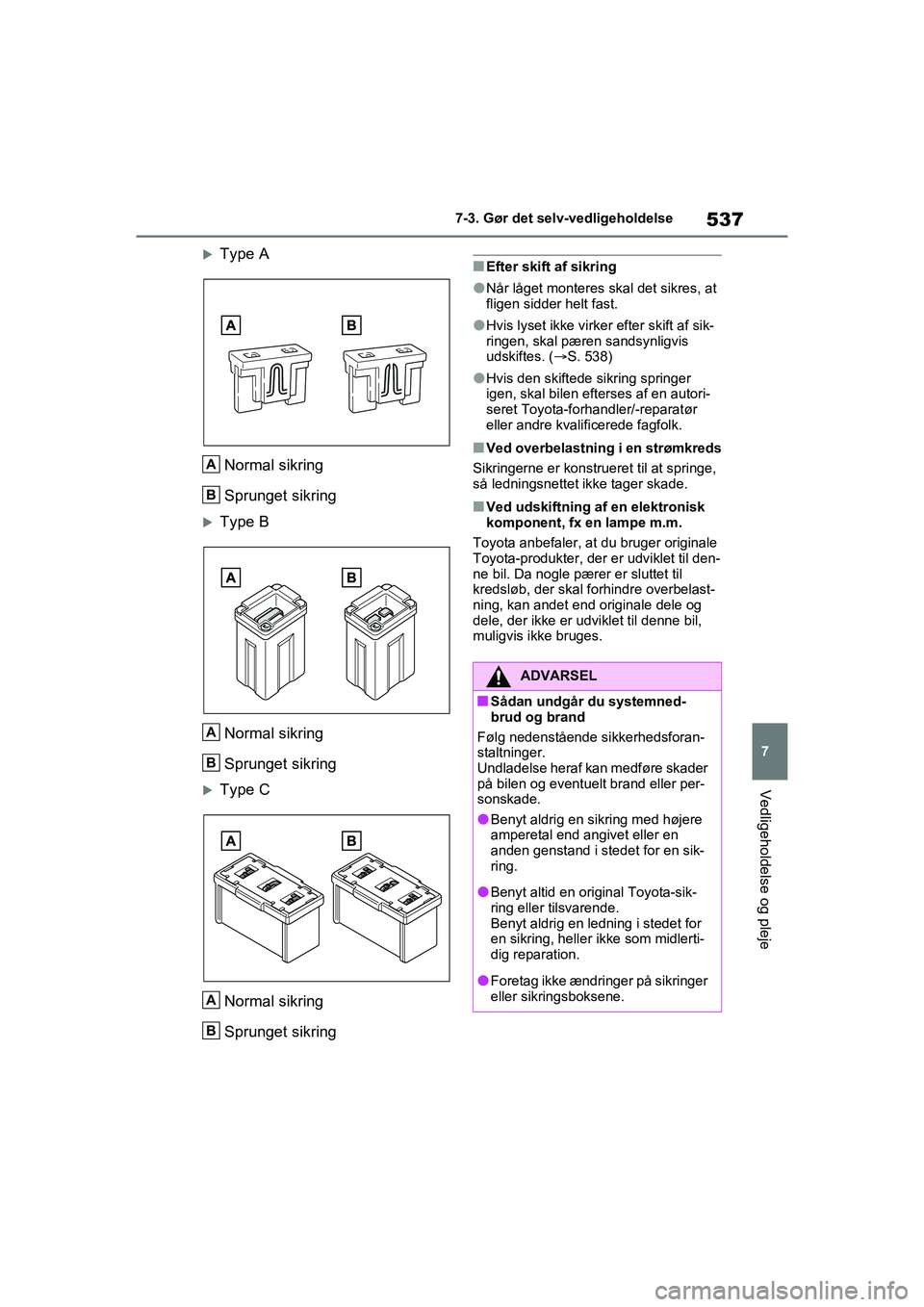

537
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
Type A
Normal sikring
Sprunget sikring
Type B
Normal sikring
Sprunget sikring
Type CNormal sikring
Sprunget sikring
nEfter skift af sikring
lNår låget monteres skal det sikres, at
fligen sidder helt fast.
lHvis lyset ikke virk er efter skift af sik-
ringen, skal pæren sandsynligvis
udskiftes. ( S. 538)
lHvis den skiftede sikring springer
igen, skal bilen efterses af en autori-
seret Toyota-forha ndler/-reparatør
eller andre kvalificerede fagfolk.
nVed overbelastning i en strømkreds
Sikringerne er konstrueret til at springe,
så ledningsnettet ikke tager skade.
nVed udskiftning af en elektronisk
komponent, fx en lampe m.m.
Toyota anbefaler, at du bruger originale
Toyota-produkter, der er udviklet til den-
ne bil. Da nogle pærer er sluttet til
kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og
dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
A
B
A
B
A
B
ADVARSEL
nSådan undgår du systemned-
brud og brand
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre skader
på bilen og eventuelt brand eller per-
sonskade.
lBenyt aldrig en sikring med højere
amperetal end angivet eller en
anden genstand i stedet for en sik-
ring.
lBenyt altid en original Toyota-sik-
ring eller tilsvarende.
Benyt aldrig en ledning i stedet for
en sikring, heller ikke som midlerti-
dig reparation.
lForetag ikke ændringer på sikringer
eller sikringsboksene.
OM42E06DK.book Page 537 Thursday, February 18, 2021 5:07 PM

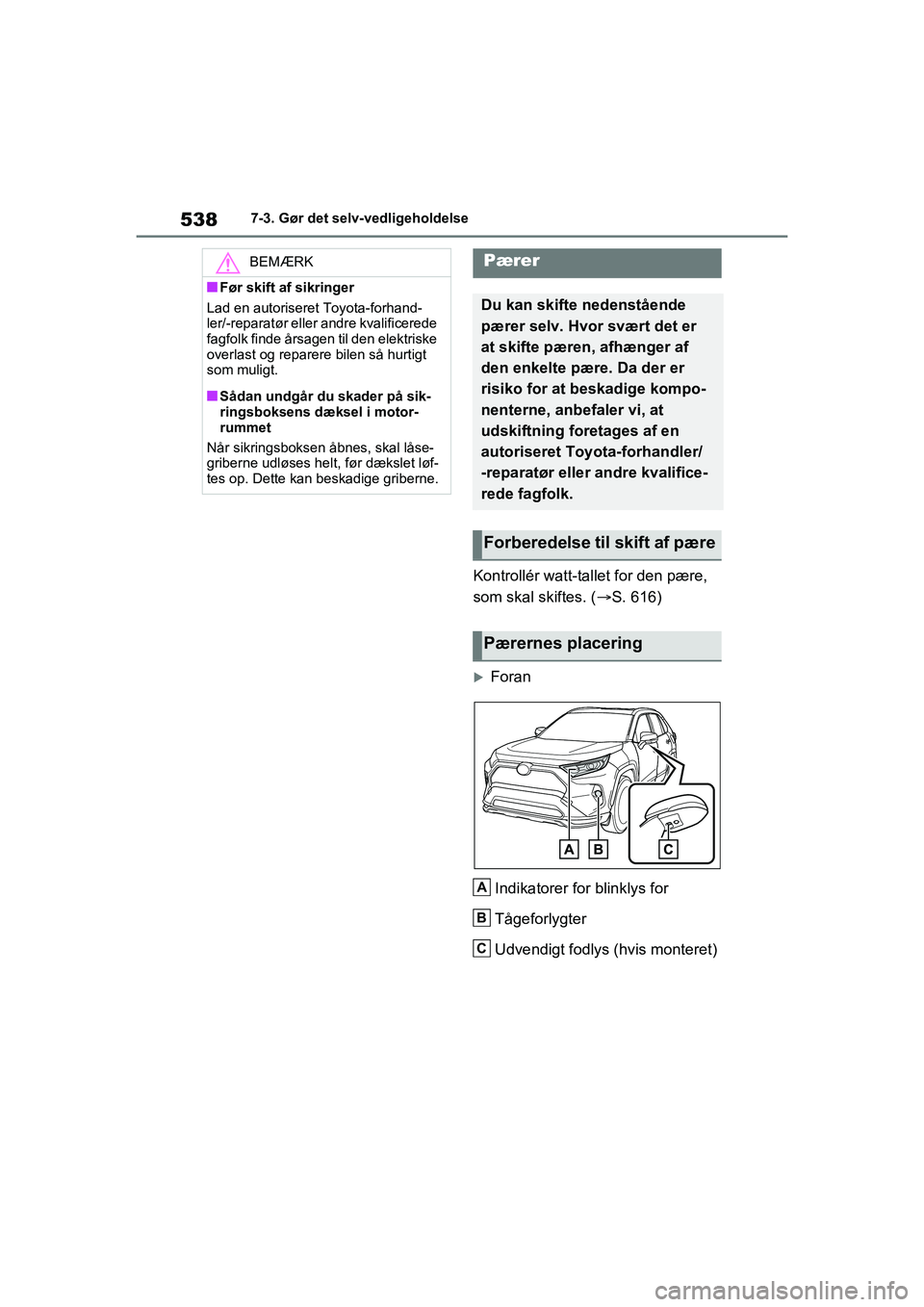

5387-3. Gør det selv-vedligeholdelse
Kontrollér watt-tallet for den pære,
som skal skiftes. ( S. 616)
Foran
Indikatorer for blinklys for
Tågeforlygter
Udvendigt fodlys (hvis monteret)
BEMÆRK
nFør skift af sikringer
Lad en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske
overlast og reparere bilen så hurtigt
som muligt.
nSådan undgår du skader på sik-
ringsboksens dæksel i motor-
rummet
Når sikringsboksen åbnes, skal låse-
griberne udløses helt, før dækslet løf-
tes op. Dette kan beskadige griberne.
Pærer
Du kan skifte nedenstående
pærer selv. Hvor svært det er
at skifte pæren, afhænger af
den enkelte pære. Da der er
risiko for at beskadige kompo-
nenterne, anbefaler vi, at
udskiftning foretages af en
autoriseret Toyota-forhandler/
-reparatør eller andre kvalifice-
rede fagfolk.
Forberedelse til skift af pære
Pærernes placering
A
B
C
OM42E06DK.book Page 538 Thursday, February 18, 2021 5:07 PM

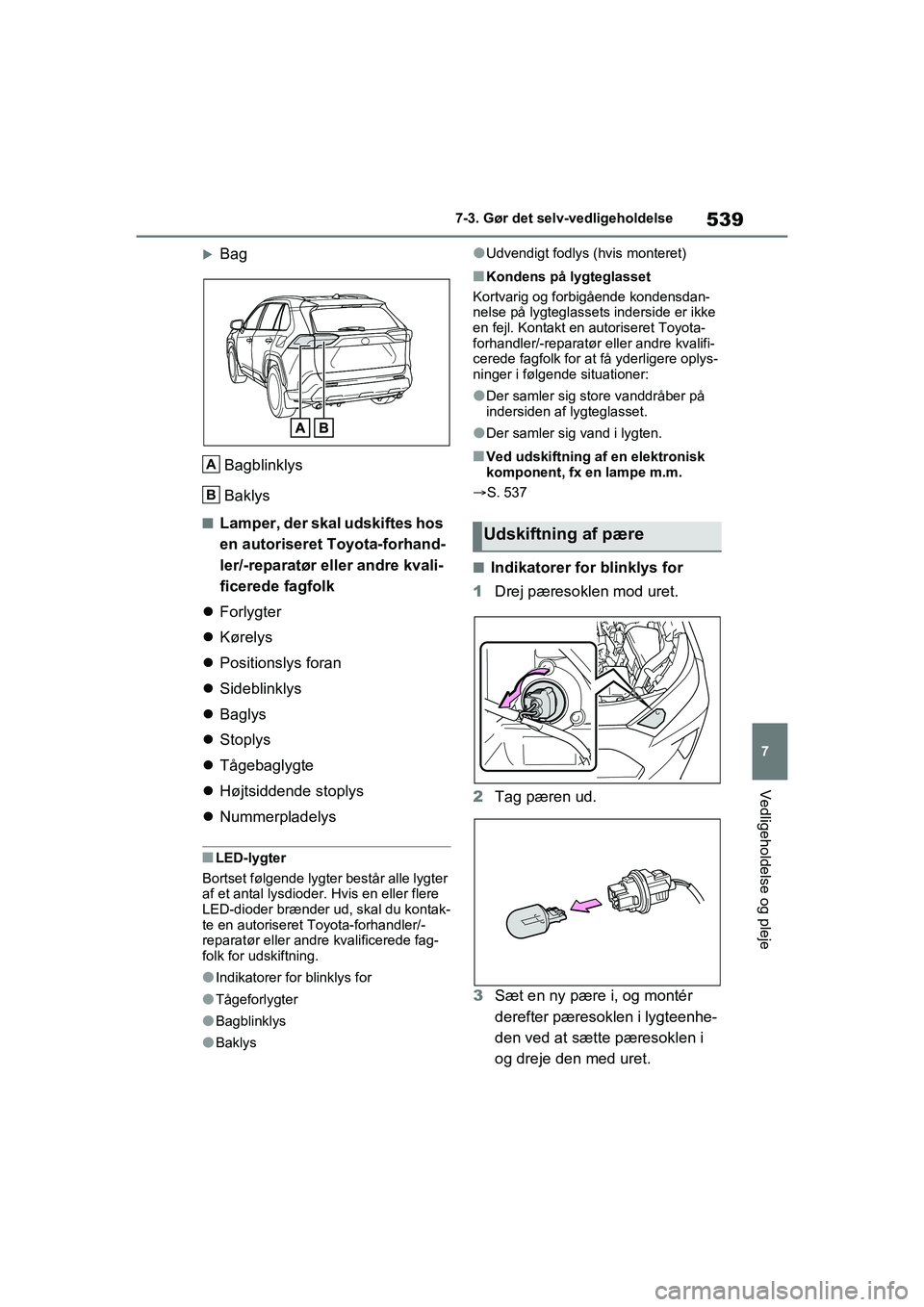

539
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
Bag
Bagblinklys
Baklys
nLamper, der skal udskiftes hos
en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvali-
ficerede fagfolk
 Forlygter
 Kørelys
 Positionslys foran
 Sideblinklys
 Baglys
 Stoplys
 Tågebaglygte
 Højtsiddende stoplys
 Nummerpladelys
nLED-lygter
Bortset følgende lygter består alle lygter
af et antal lysdioder. Hvis en eller flere
LED-dioder brænder ud, skal du kontak-
te en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fag-
folk for udskiftning.
lIndikatorer for blinklys for
lTågeforlygter
lBagblinklys
lBaklys
lUdvendigt fodlys (hvis monteret)
nKondens på lygteglasset
Kortvarig og forbigående kondensdan-
nelse på lygteglassets inderside er ikke
en fejl. Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk for at få yderligere oplys-
ninger i følgende situationer:
lDer samler sig store vanddråber på
indersiden af lygteglasset.
lDer samler sig vand i lygten.
nVed udskiftning af en elektronisk
komponent, fx en lampe m.m.
S. 537
nIndikatorer for blinklys for
1 Drej pæresoklen mod uret.
2 Tag pæren ud.
3 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
A
B
Udskiftning af pære
OM42E06DK.book Page 539 Thursday, February 18, 2021 5:07 PM

5407-3. Gør det selv-vedligeholdelse
nTågeforlygter
1 Drej rattet for at få plads til
arbejdet.
2 Fjern skruerne.
3 Fjern skruerne og klemmerne,
og fjern kofangerbeklædningen. 4
Træk stikket ud.
5 Drej pæresoklen mod uret.
OM42E06DK.book Page 540 Thursday, February 18, 2021 5:07 PM

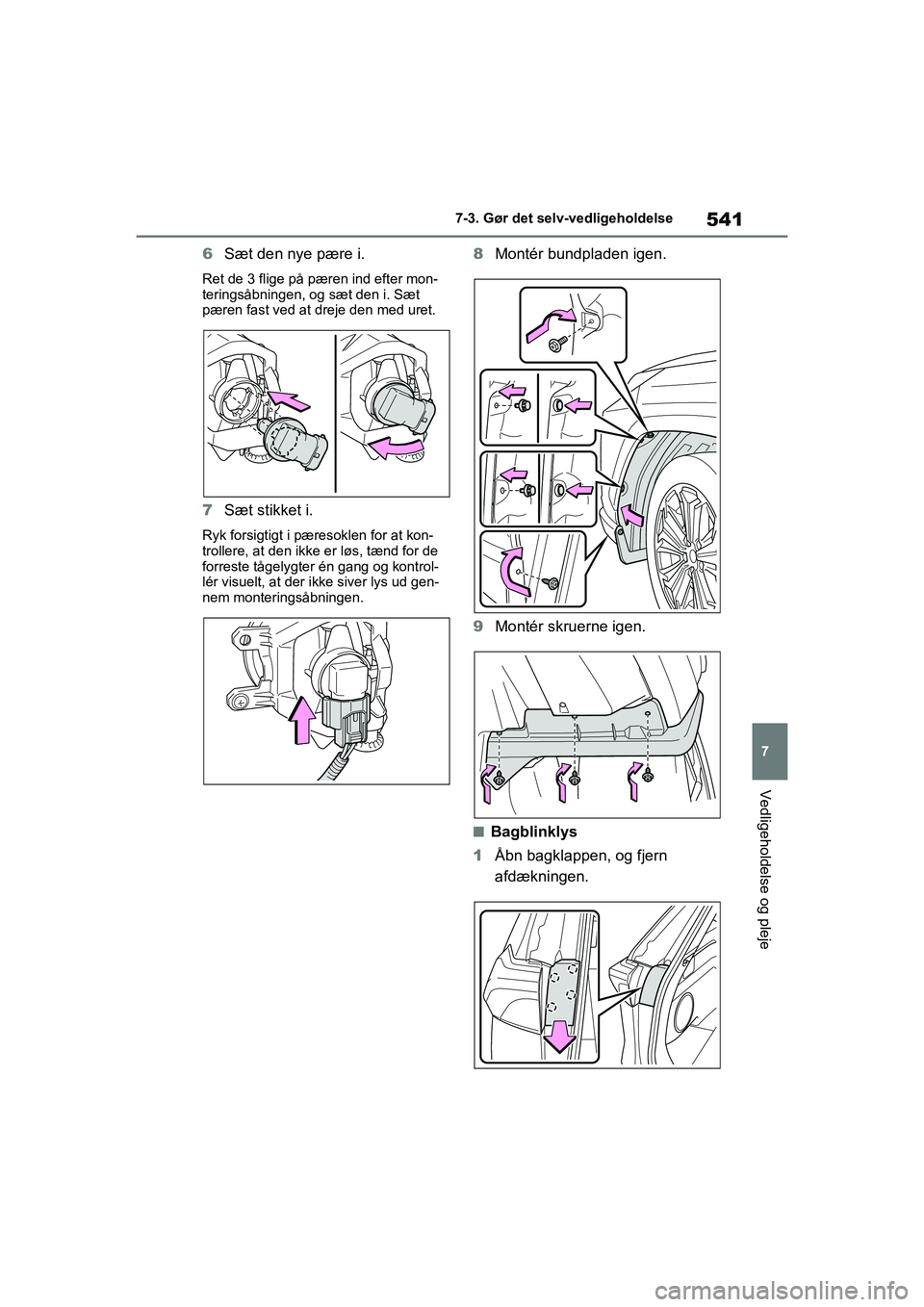

541
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
6
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter mon-
teringsåbningen, og sæt den i. Sæt
pæren fast ved at dreje den med uret.
7Sæt stikket i.
Ryk forsigtigt i pæresoklen for at kon-
trollere, at den ikke er løs, tænd for de
forreste tågelygter én gang og kontrol-
lér visuelt, at der ikke siver lys ud gen-
nem monteringsåbningen.
8Montér bundpladen igen.
9 Montér skruerne igen.
nBagblinklys
1 Åbn bagklappen, og fjern
afdækningen.
OM42E06DK.book Page 541 Thursday, February 18, 2021 5:07 PM

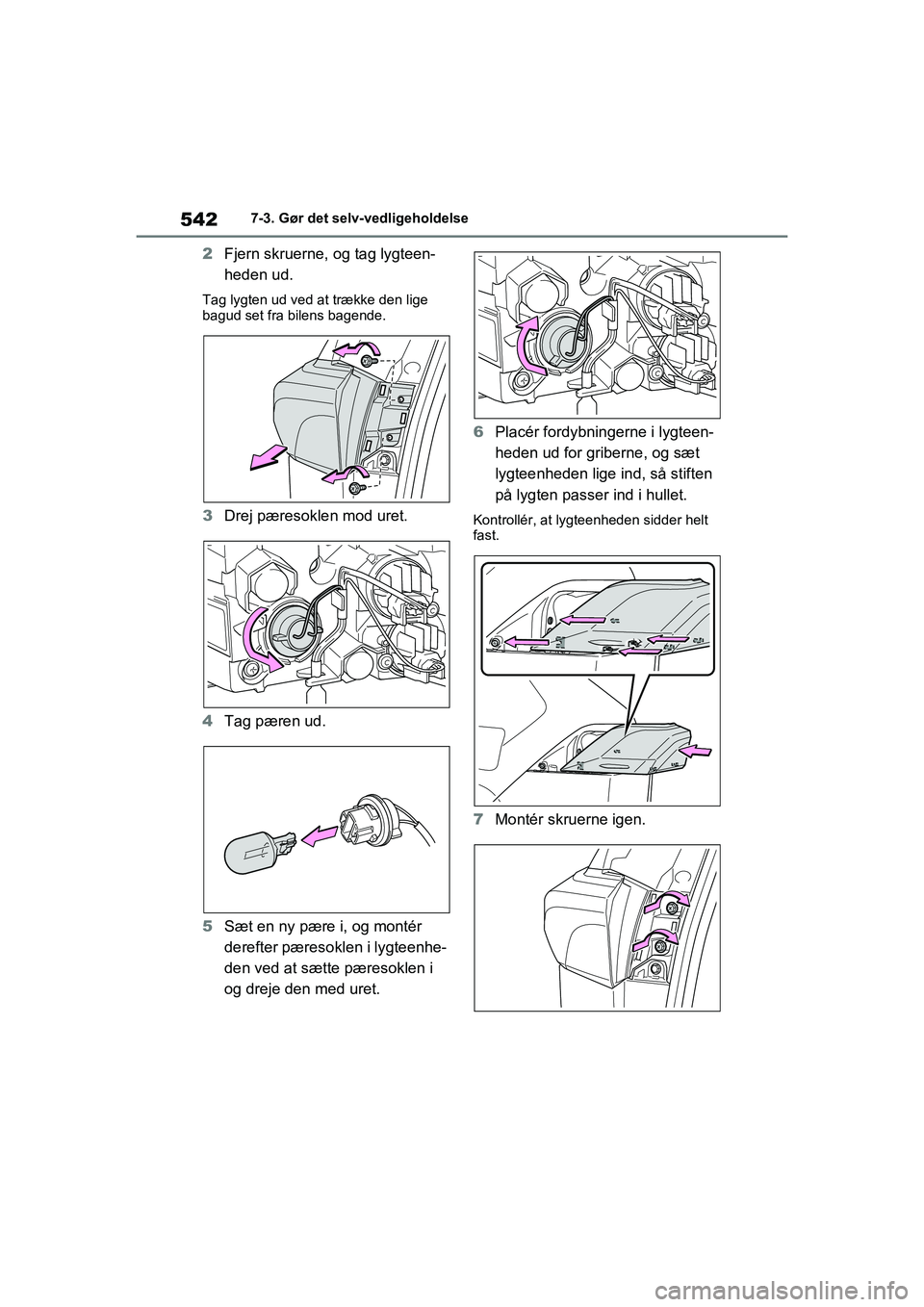

5427-3. Gør det selv-vedligeholdelse
2Fjern skruerne, og tag lygteen-
heden ud.
Tag lygten ud ved at trække den lige
bagud set fra bilens bagende.
3Drej pæresoklen mod uret.
4 Tag pæren ud.
5 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret. 6
Placér fordybningerne i lygteen-
heden ud for griberne, og sæt
lygteenheden lige ind, så stiften
på lygten passer ind i hullet. Kontrollér, at lygteenheden sidder helt
fast.
7Montér skruerne igen.
