Page 129 of 656

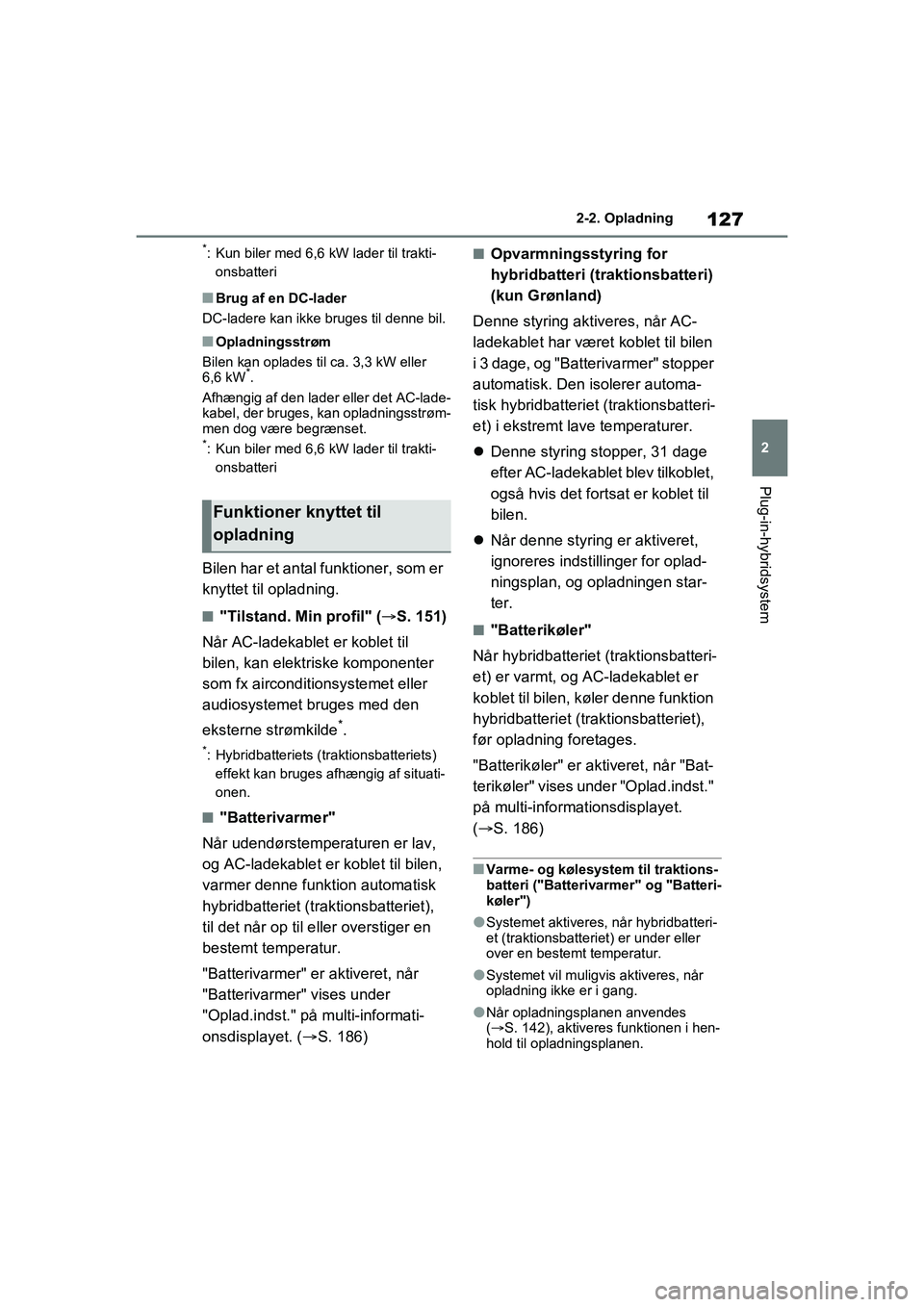

127
2
2-2. Opladning
Plug-in-hybridsystem
*: Kun biler med 6,6 kW lader til trakti-
onsbatteri
nBrug af en DC-lader
DC-ladere kan ikke bruges til denne bil.
nOpladningsstrøm
Bilen kan oplades til ca. 3,3 kW eller
6,6 kW
*.
Afhængig af den lader eller det AC-lade-
kabel, der bruges, kan opladningsstrøm-
men dog være begrænset.
*: Kun biler med 6,6 kW lader til trakti- onsbatteri
Bilen har et antal funktioner, som er
knyttet til opladning.
n"Tilstand. Min profil" ( S. 151)
Når AC-ladekablet er koblet til
bilen, kan elektriske komponenter
som fx airconditionsystemet eller
audiosystemet bruges med den
eksterne strømkilde
*.
*: Hybridbatteriets (traktionsbatteriets) effekt kan bruges afhængig af situati-
onen.
n"Batterivarmer"
Når udendørstemperaturen er lav,
og AC-ladekablet er koblet til bilen,
varmer denne funktion automatisk
hybridbatteriet (traktionsbatteriet),
til det når op til e ller overstiger en
bestemt temperatur.
"Batterivarmer" er aktiveret, når
"Batterivarmer" vises under
"Oplad.indst." på multi-informati-
onsdisplayet. ( S. 186)
nOpvarmningsstyring for
hybridbatteri (traktionsbatteri)
(kun Grønland)
Denne styring aktiveres, når AC-
ladekablet har været koblet til bilen
i 3 dage, og "Batterivarmer" stopper
automatisk. Den isolerer automa-
tisk hybridbatteriet (traktionsbatteri-
et) i ekstremt lave temperaturer.
Denne styring stopper, 31 dage
efter AC-ladekablet blev tilkoblet,
også hvis det fortsat er koblet til
bilen.
Når denne styring er aktiveret,
ignoreres indst illinger for oplad-
ningsplan, og opladningen star-
ter.
n"Batterikøler"
Når hybridbatteriet (traktionsbatteri-
et) er varmt, og AC-ladekablet er
koblet til bilen, køler denne funktion
hybridbatteriet (traktionsbatteriet),
før opladning foretages.
"Batterikøler" er aktiveret, når "Bat-
terikøler" vises under "Oplad.indst."
på multi-informa tionsdisplayet.
( S. 186)
nVarme- og kølesystem til traktions-
batteri ("Batterivar mer" og "Batteri-
køler")
lSystemet aktiveres, når hybridbatteri-
et (traktionsbatteriet) er under eller
over en bestemt temperatur.
lSystemet vil muligvis aktiveres, når
opladning ikke er i gang.
lNår opladningsplanen anvendes
(S. 142), aktiveres funktionen i hen-
hold til opladningsplanen.
Funktioner knyttet til
opladning
OM42E06DK.book Page 127 Thursday, February 18, 2021 5:07 PM
Page 130 of 656

1282-2. Opladning
n"Batterivarmer"
lNår "Batterivarmer" er aktiveret, lyser
ladeindikatoren.
lNår AC-ladekablet fjernes fra bilen
eller bliver siddende på bilen i ca. 3
dage, stopper systemet automatisk.
lNår "Batterivarmer" er aktiveret under
opladning, kan opladningstiden være
længere end normalt.
lHvis udendørstemperaturen bliver
høj, mens "Batterivarmer" er aktiveret,
kan opladningen blive hurtigere fær-
dig end det tidspunkt, der er angivet i
"Afgang". ( S. 142)
lNår traktionsbatteriet er næsten fuldt
opladet, anvendes "Batterikøler"
muligvis ikke.
lNår følgende handlinger udføres,
mens "Batterivarme r" er aktiveret,
stopper opvarmningen af hybridbatte-
riet (traktionsbatteriet).
• Gearvælgeren er flyttet til en anden stilling end P
• Fjernbetjening af ai rconditionsystemet
anvendes ( S. 454)
l"Batterivarmer" kan aktiveres, selvom
hybridbatteriet (traktionsbatteriet) er
fuldt opladet, afhængig af hybridbatte-
riets (traktionsbatte riets) temperatur.
• Den resterende strøm på hybridbatte- riet (traktionsbatteriet) falder, når "Bat-
terivarmer" er aktiveret. Ladefunktio-
nen kan starte igen for at oplade
hybridbatteriet (traktionsbatteriet).
• "Charging Stopped Due to Pulled
Charging Connector" kan vises, når
ladestikket tages ud under opladnin-
gen. ( S. 158)
n"Batterikøler"
lLadeindikatoren lyser, mens "Batteri-
køler" er på standby eller aktiveret.
l"Batterikøler" anvendes i maksimalt
30 minutter. Når tiden i "Afgang" er
indstillet ( S. 142), og der ikke er til-
strækkelig tid fra det aktuelle tidspunkt
til det tidspunkt, opladningen er fær-
dig, kan driftstiden for "Batterikøler"
være kortere.
lNår der kun er en lille mængde strøm
tilbage på hybridbatteriet (traktions-
batteriet), kan "Batte rikøler" muligvis
ikke anvendes, heller ikke selvom
hybridbatteriet (traktionsbatteriet) er
meget varmt.
lNår følgende handlinger udføres,
mens "Batterikøler" er aktiveret, stop-
per kølingen af hybridbatteriet (trakti-
onsbatteriet).
• Motorhjelmen åbnes
• Tændingskontakten sættes i en
anden position end fra.
• Fjernbetjening af airconditionsystemet
anvendes ( S. 454)
• "Oplad nu" anvendes ( S. 143)
l"Batterikøler" anvender strøm fra
hybridbatteriet (traktionsbatteriet) og
den eksterne strømkilde.
• Mens "Batterikøler" er aktiveret, øges og reduceres mængden af strøm på
hybridbatteriet (traktionsbatteriet)
inden for et vist område, og den stiger
ikke som under normal opladning.
• Brugen af "Batterikøler" registreres
som opladning med lader. Med en
lader, der beregner betaling efter
opladningstid, skal der betales for
opladningen.
OM42E06DK.book Page 128 Thursday, February 18, 2021 5:07 PM
Page 131 of 656

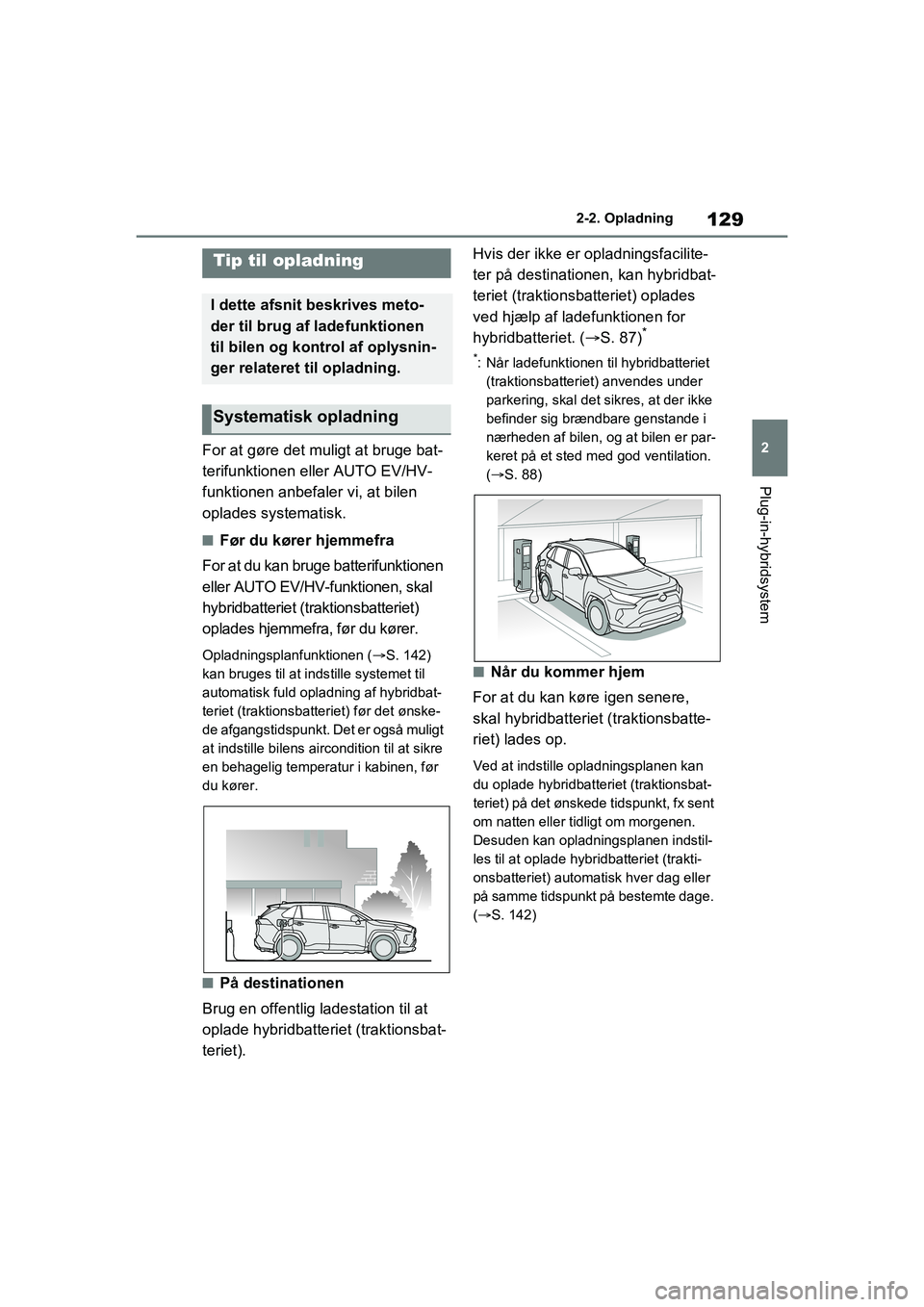

129
2
2-2. Opladning
Plug-in-hybridsystem
For at gøre det muligt at bruge bat-
terifunktionen eller AUTO EV/HV-
funktionen anbefaler vi, at bilen
oplades systematisk.
nFør du kører hjemmefra
For at du kan bruge batterifunktionen
eller AUTO EV/HV-funktionen, skal
hybridbatteriet (traktionsbatteriet)
oplades hjemmefra, før du kører.
Opladningsplanfunktionen ( S. 142)
kan bruges til at inds tille systemet til
automatisk fuld opladning af hybridbat-
teriet (traktionsbatteriet) før det ønske-
de afgangstidspunkt. Det er også muligt
at indstille bilens aircondition til at sikre
en behagelig temperatur i kabinen, før
du kører.
nPå destinationen
Brug en offentlig ladestation til at
oplade hybridbatteriet (traktionsbat-
teriet). Hvis der ikke er opladningsfacilite-
ter på destinationen, kan hybridbat-
teriet (traktionsbatteriet) oplades
ved hjælp af ladefunktionen for
hybridbatteriet. (
S. 87)
*
*: Når ladefunktionen til hybridbatteriet
(traktionsbatteriet) anvendes under
parkering, skal det sikres, at der ikke
befinder sig brændbare genstande i
nærheden af bilen, og at bilen er par-
keret på et sted med god ventilation.
(S. 88)
nNår du kommer hjem
For at du kan køre igen senere,
skal hybridbatteriet (traktionsbatte-
riet) lades op.
Ved at indstille opladningsplanen kan
du oplade hybridbatteriet (traktionsbat-
teriet) på det ønskede tidspunkt, fx sent
om natten eller tidligt om morgenen.
Desuden kan opladningsplanen indstil-
les til at oplade hybridbatteriet (trakti-
onsbatteriet) automatisk hver dag eller
på samme tidspunkt på bestemte dage.
(S. 142)
Tip til opladning
I dette afsnit beskrives meto-
der til brug af ladefunktionen
til bilen og kontrol af oplysnin-
ger relateret til opladning.
Systematisk opladning
OM42E06DK.book Page 129 Thursday, February 18, 2021 5:07 PM
Page 132 of 656

1302-2. Opladning
Oplysninger relateret til opladning
vises og kan kontrolleres på multi-
informationsdisplayet.
nUnder opladning
Når en dør åbnes under opladnin-
gen, kan de aktuelle opladningsbe-
tingelser og den omtrentlige reste-
rende tid, før opladningen er fuld-
ført, vises i et stykke tid .
nNår opladning er fuldført
Når en dør åbnes med tændings-
kontakten slået fra, efter opladnin-
gen er fuldført, vises en meddelelse
med oplysninger om resultatet af
opladningen i et stykke tid. Des-
uden vises en meddelelse, hvis der
udføres en handling, der standser
opladningen, eller der forekommer en situation, hvor opladning ikke
kan foretages.
Når der vises en
meddelelse, skal
instruktionerne på skærmen følges.
(S. 158)
nMulti-information sdisplay under
opladning
Hvis der går ca. 100 sekunder, efter
tændingskontakten er slået til under
opladning, slås tændingskontakten
automatisk fra, og visningen forsvinder.
Kontrol af oplysninger
relateret til opladning
OM42E06DK.book Page 130 Thursday, February 18, 2021 5:07 PM
Page 133 of 656

131
2
2-2. Opladning
Plug-in-hybridsystem
nSikkerhedsfunktioner
lHybridsystemet
starter ikke, mens
AC-ladekablet er koblet til bilen, selv-
om tændingskontakten aktiveres.
lHvis AC-ladekablet tilsluttes, mens
"READY"-indikatoren lyser, stopper
hybridsystemet automatisk, og bilen
kan ikke køre.
Denne bil er designet til opladning
fra en ekstern strømkilde via et AC-
ladekabel, der kun kan anvendes til
standardvekselstrømskontakter,
som er tilsluttet lysnettet.
Bilen er dog mege t forskellig fra
almindelige husholdningsapparater
på følgende måder, og forkert brug
kan forårsage brand eller elektrisk
stød med dødsfald eller alvorlig
personskade til følge.
Opladningen er designet til at
ske ved 8 A - 10 A kontinuerligt
under hele opladningen (Ca.
9 timer). ( S. 126)
Opladningen kan foretages
udendørs.
Læs beskrivelsen nedenfor, og følg
anvisningerne, for at oplade bilen
korrekt. Opladningen må kun fore-
tages af personer med kørekort,
der har kendskab til fremgangsmå-
den ved opladning.
Børn må ikke bruge AC-ladekab-
let uden opsyn. AC-ladekablet
skal opbevares utilgængeligt for
små børn.
Dette bør du vide, før du
oplader bilen
Sørg for at læse nedenstående
sikkerhedsforanstaltninger, før
du kobler AC-ladekablet til
bilen og oplader hybridbatteri-
et (traktionsbatteriet).
ADVARSEL
nAdvarsel under opladning
Brugere af implanterede pacemakere
eller pacemakere til hjerteresynkroni-
sering bør ikke foretage opladningen.
Bed en anden person om at gøre det.
lGå ikke hen til laderen og AC-lade-
kablet under opladningen.
Opladningsproceduren kan påvirke
sådanne apparaters funktion.
lBliv ikke siddende i bilen under
opladningen.
Opladningsproceduren kan påvirke
sådanne apparaters funktion.
lDu må ikke stige ind i bilen eller
tage ting ud af bagagerummet.
Opladningsproceduren kan påvirke
sådanne apparaters funktion.
nNår AC-ladekablet er koblet til
bilen
Flyt ikke gearvælgeren.
I tilfælde af at ladekablet er beskadi-
get, hvilket ikke er sandsynligt, kan
gearpositionen skifte fra P til en
anden position, og bilen kan begynde
at køre, hvilket kan medføre en ulyk-
ke.
Sikkerhedsforanstaltninger
for opladning
OM42E06DK.book Page 131 Thursday, February 18, 2021 5:07 PM
Page 134 of 656

1322-2. Opladning
Når opladning foretages med en
lader, skal fremgangsmåden for
den pågældende lader anven-
des.
Ved opladning ved en offentlig
ladestation, skal opladningsplan-
funktionens indstilling kontrolle-
res.
• Når opladningsplanen er registreret,
skal funktionen slås fra midlertidigt,
eller "Oplad nu" skal slås til.
(S. 143)
• Når opladningsplanen er slået til, starter opladning ikke, selvom AC-
ladekablet er tilsluttet. Du kan des-
uden blive opkrævet betaling, hvis
AC-ladekablet er tilsluttet.
Før bilen oplades, skal du altid kon-
trollere nedenstående punkter.
Parkeringsbremsen er trukket.
( S. 322)
Lygter som fx forlygter, havarib-
link og kabinelys m.m. er slukket.
Hvis disse lyskontakter er slået til, vil
funktionerne forbruge strøm, og oplad-
ningstiden vil blive forlænget.
Tændingskontakten er slået fra.
( S. 316)
Før du oplader bilen, skal du kon-
trollere, at alle AC-ladekablets dele
er i god stand. ( S. 116)
nUnder opladning
lOpladningens starttidspunkt kan vari-
ere afhængig af bilens tilstand. Dette
er ikke en fejl.
lDer kommer muligvis lyde fra køle-
blæseren ved bagsædet. ( S. 97)
lUnder opladning kan der komme lyde
fra området omkring hybridbatteriet
(traktionsbatteriet), hvis aircondition-
systemet eller "Batterikøler" kører
(S. 127).
lUnder og efter opladning kan bagsæ-
det og området omkring det, hvor
bilens lader til traktionsbatteriet er
monteret, blive varmt.
lOverfladen på afbryderen for lade-
kredsløb (CCID) kan blive varm. Dette
er dog ikke en fejl. (Ved brug af Funk-
tion 2 AC-ladekablet).
lRadioen kan blive påvirket af støj
afhængigt af radiobølgeforholdene.
lDe aktuelle ladeforhold og den bereg-
nede tid til fuld opladning kan ses på
multi-informationsdisplayet.
nReduktion af hybridbatteriets (trak-
tionsbatteriet s) kapacitet
Hybridbatteriets (tra ktionsbatteriets)
kapacitet vil falde gradvist, når hybrid-
batteriet (traktionsbatteriet) anvendes.
Den hastighed, den falder med, afhæn-
ger af de omgivende forhold og brugen
af bilen. Reduktionen af batteriets kapa-
citet kan begrænses ved at overholde
følgende.
lUndgå at parkere bilen på steder med
høje temperaturer i direkte sollys, når
hybridbatteriet (traktionsbatteriet) er
fuldt opladet.
lUndgå hyppig og brat acceleration og
nedbremsning ved kørsel i batteri-
funktion.
lUndgå hyppig kørsel tæt på tophastig-
heden for batterikørsel. ( S. 90)
lHybridbatteriets (traktionsbatteriets)
ladestatus bør være lav, hvis der ikke
skal køres i bilen i en længere periode.
Kontrollér, at batterifunktionen eller
Bekræft nedenstående, før
du oplader bilen
Eftersyn af AC-ladekablet
OM42E06DK.book Page 132 Thursday, February 18, 2021 5:07 PM
Page 135 of 656

133
2
2-2. Opladning
Plug-in-hybridsystem
AUTO EV/HV-funktionen er skiftet til
hybridfunktion, og slå derefter tæn-
dingskontakten fra.
lBrug opladningsplanfunktionen så
meget som muligt for at oplade
hybridbatteriet (traktionsbatteriet) helt
umiddelbart før, du begynder at køre.
(S. 142)
Hvis hybridbatteriets (traktionsbatteriets)
kapacitet reduceres, reduceres den
afstand, du kan køre med batterifunktion
eller AUTO EV/HV-funktion, også. Bilens
ydelse bliver dog ikke væsentligt forringet.
nNår der kun er en lille mængde
strøm på hybridbatteriet (traktions-
batteriet) efter opladning
I følgende situationer kan der være min-
dre strøm end normalt på hybridbatteriet
(traktionsbatteriet), når opladningen er
færdig, for at beskytte systemet (den
mulige distance med batterikørsel kan
være kortere).
*
lOpladning foretages ved en lav eller
høj udendørstemperatur.
lOpladning foretages umiddelbart efter
kørsel med høj belastning eller i eks-
trem varme.
Hvis ingen af ovenstående situationer er
relevante, og der sker et drastisk fald i
batteristatus for hybridbatteriet (trakti-
onsbatteriet), skal bilen efterses hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvali ficerede fagfolk.
*: Når det sker, selvom visningen af
hybridbatteriets (traktionsbatteriets)
ladestatus viser, at batteriet er fuldt
opladet, falder batteriets ladestatus
meget hurtigere end normalt.
nNår ladningsmængden, der sendes
til hybridbatterie t (traktionsbatteri-
et), falder
Når den tilførte strømmængde til lade-
udstyret er lav eller brugen af "Batteri-
varmer" etc. mindsker den ladestrøm,
der sendes til hybridbatteriet (traktions-
batteriet), kan ladestrømsmængden, der
sendes til hybridbatteri et (traktionsbatte-
riet) falde.
Sådan oplader du bilen
I dette afsnit beskrives frem-
gangsmåden for opladning af
hybridbatteriet (traktionsbatte-
riet) med det medfølgende AC-
ladekabel.
Når du bruger en ladestation,
skal du altid læse brugsvejled-
ningen på ladestationen.
Når opladningsplanen er registre-
ret, skal du sikre, at "Oplad nu" er
slået til, før du oplader bilen.
( S. 148)
ADVARSEL
nAC-ladeindgang
Forsøg ikke at skille AC-ladeindgan-
gen ad eller reparere eller ændre på
den. I modsat fald kan der ske utilsig-
tede uheld eller alvorlig personskade.
Rådfør dig med en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk, hvis AC-
ladeindgangen skal repareres.
BEMÆRK
nVed brug af AC-ladekabel og til-
hørende dele
Overhold følgende sikkerhedsforan-
staltninger for at undgå skade på AC-
ladekablet og relaterede dele.
lNår opladningen afbrydes eller
annulleres, skal ladekoblingen
tages ud, før stikket tages ud.
lNår AC-ladekablet tages ud, skal
det kontrolleres, at ladekoblingen
ikke er låst.
OM42E06DK.book Page 133 Thursday, February 18, 2021 5:07 PM
Page 136 of 656

1342-2. Opladning
S. 132
1 Klargør AC-ladekablet.
Ved brug af Funktion 2 AC-lade-
kablet
2 Hold fast i selve stikket, og sæt
det i stikkontakten med et fast
tryk.
Tænd for fjernbetjeni ngskontakten, hvis
du har én.
Kontrollér, at strø mindikatoren på
afbryderen til ladekredsløb (CCID)
lyser. (Se s. 154, hvis den ikke lyser)
Hæng afbryderen til ladekredsløb
(CCID) på en krog eller lignende med fx
en snor, når stikko ntakten og stikket udsættes for belastning på grund af
kontaktens installationshøjde.
Afbryderen for ladekredsløb (CCID)
kan hænges op i hullet på bagsiden.
Afbryderen for ladekredsløb (CCID) må
ikke skrues fast på væggen.
Ved brug af Funktion 3 AC-lade-
kablet (hvis monteret)
2 Fjern dækslet til ladestikket og
sæt ladestikket i laderen.
Når ladestikket sættes i laderen, skal
det kontrolleres, at identifikationssym-
bolerne er ens.
Hold fast i selve ladestikket, og sæt det
helt ind i laderen, så det sidder godt
fast.
Følg anvisningerne for laderen for at få
oplysninger om, hvordan du tilslutter
AC-ladekablet og starter opladningen.
Afhængig af laderen kan det være nød-
vendigt at opnå godkendelse til at bru-
ge den. Der henvises til oplysningerne
for laderen.
BEMÆRK
lLadekoblingens dæksel og AC-
ladeindgangens klap tåler ikke
hårdhændet behandling.
lUndgå at påføre vibrationer på
ladekoblingen under opladningen.
Det kan medføre, at opladningen
stopper.
lDer må ikke sættes andet end lade-
koblingen i AC-ladeindgangen.
lHold fast i selve stikket, når det
sættes i stikkontakten eller tages
ud.
lAC-ladeindgangens klap må ikke
beskadiges med skarpe genstande.
lTræk ikke hårdt i AC-ladekablet,
hvis det sidder fast eller er viklet
sammen. Hvis kablet er viklet sam-
men, skal det rettes ud, før det bru-
ges.
Sikkerhedsforanstaltninger
for opladning
Under opladning
OM42E06DK.book Page 134 Thursday, February 18, 2021 5:07 PM
