2021 TOYOTA RAV4 PHEV stop start

5INDHOLDSFORTEGNELSE
1
6 5
4
3
2
8
7
9
Rengøring af DC/DC-omformerens
luftindsugningsdyse og
filter ................................... 527
Udskiftning af viskergummi ..................... 530
Batteri i elektronisk nøgle ... 533
Kontrol og skift af sikringer ............................ 535
Pærer .................................. 538
8-1. Vigtige oplysninger Havariblink .......................... 550
Hvis bilen skal stoppes i en nødsituation ............... 550
Hvis bilen sidder fast i vand, der stiger........................... 551
8-2. Forholdsregler ved nødsituationer
Hvis bilen skal bugseres ..... 553
Hvis du tror, at der er noget galt .......................... 556
Hvis en advarselslampe tændes, eller der lyder en
advarselssummer ............. 558
Hvis der vises en advarselsmeddelelse ........ 568
Hvis dækket er fladt (biler uden reservehjul) .............. 572
Hvis dækket er fladt (biler med reservehjul) ............... 583
Hvis hybridsystemet ikke starter ............................... 592
Hvis du mister nøglerne ...... 594Hvis brændstofklappen
ikke kan åbnes.................. 594
Hvis den elektroniske nøgle ikke fungerer
korrekt............................... 595
Hvis 12-voltsbatteriet er afladet........................... 597
Hvis bilen er overophedet ... 602
Hvis bilen kører fast ............ 606
9-1. Specifikationer Vedligeholdelsesdata (brændstof, oliestand
osv.) .................................. 608
Oplysninger om brændstof ......................... 617
9-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt........... 618
9-3. Initialisering Initialiseringsemner ............. 632
Hvad gør man, hvis ... (Afhjælpning af fejl) .......... 634
Alfabetisk indholdfortegnelse ........... 637
8Hvis der opstår problemer
9Bilens specifikationer
Indhold
OM42E06DK.book Page 5 Thursd ay, February 18, 2021 5:07 PM

15Billedindeks
nInstrumentbord (venstrestyrede biler)
Tænd/sluk-knap ........................................................................... S. 313
Start af hybridsystemet/ændring af f unktionerne ................... S. 313, 316
Nødstop af hybridsystemet . ........................................................ ... S. 550
Når hybridsystemet ikke st arter ....................................... .............. S. 592
Advarselsmeddelelser......... ........................................................ ... S. 568
Gearvælger ................................................................................... S. 317
Skift af gearstilling .......................................................................... S. 318
Forholdsregler i forbindelse med bugs ering................................... S. 553
Når gearvælgeren ikke flytter sig ................................................... S. 319
Instrumenter ................................................................................. S. 172
Aflæsning af instrume nterne/indstilling af
instrumentbordsbelysningen . ................................................. S. 172, 176
Advarselslamper/indikatorlamper......... .......................................... S. 166
Hvis advarselslamperne tændes.................................................... S. 558
Multi-informationsdisplay ........................................................... S. 178A
B
C
D
OM42E06DK.book Page 15 Thursd ay, February 18, 2021 5:07 PM

23Billedindeks
nInstrumentbord (højrestyrede biler)
Tænd/sluk-knap ........................................................................... S. 313
Start af hybridsystemet/ændring af f unktionerne ................... S. 313, 316
Nødstop af hybridsystemet . ........................................................ ... S. 550
Når hybridsystemet ikke st arter ....................................... .............. S. 592
Advarselsmeddelelser......... ........................................................ ... S. 568
Gearvælger ................................................................................... S. 317
Skift af gearstilling .......................................................................... S. 318
Sikkerhedsforanstaltninger i forbindel se med bugsering ............... S. 553
Når gearvælgeren ikke flytter sig ................................................... S. 319
Instrumenter ................................................................................. S. 172
Aflæsning af instrume nterne/indstilling af
instrumentbordsbelysningen . ................................................. S. 172, 176
Advarselslamper/indikatorlamper......... .......................................... S. 166
Hvis advarselslamperne tændes.................................................... S. 558
Multi-informationsdisplay ........................................................... S. 178A
B
C
D
OM42E06DK.book Page 23 Thursd ay, February 18, 2021 5:07 PM

79
1
1-4. Tyverialarm
Sikkerhed
*: Hvis monteret
nTjekliste før
bilen låses
For at forebygge utilsigtet igang-
sætning af alarmen og tyveri af
bilen skal du kontrollere nedenstå-
ende punkter:
 Der er ingen personer i bilen.
 Sideruder og panoramasoltag
(hvis monteret) er lukkede, før
alarmen indstilles.
 Der er ikke efterladt værdier eller
personlige genstande i bilen.
nIndstilling
Luk dørene og motorhjelmen, og
lås dem ved hjælp af adgangsfunk-
tionen eller den trådløse fjernbetje-
ning. Systemet tilkobles automa-
tisk efter 30 sekunder.
Indikatoren skifter fr a konstant lys til
blinken som tegn på, at systemet er slå-
et til.
Hvis alle døre er lukket med motorhjel-
men åben, kan alarmsystemet kobles
til. ( S. 79)
nAfbrydelse eller stop
Gør en af nedenstående ting for at
frakoble eller standse alarmen:
 Lås dørene op ved hjælp af
adgangsfunktionen eller den
trådløse fjernbetjening.
 Start hybridsystemet. (Alarmen
slår fra eller standser efter få
sekunder.)
nVedligeholdelse af systemet
Bilen har et vedligeholdelsesfrit alarm-
system.
nUdløsning af alarmen
Alarmen kan udløses i følgende situatio-
ner:
(Standsning af alarmen deaktiverer
alarmsystemet).
Alarm*
Alarmen advarer med lys og
lyd, hvis der registreres et ind-
brud.
Alarmen udløses i nedenståen-
de situationer, når alarmen er
slået til:
 En låst dør låses op eller
åbnes på anden måde end ved
at benytte adgangsfunktionen
eller den trådløse fjernbetje-
ning. (Dørene låses igen auto-
matisk).
 Motorhjelmen åbnes.
 Indbrudsføleren registrerer
bevægelser inde i bilen.
(Eksempel: En person knuser
en rude og trænger ind i bilen).
 Vippeføleren registrerer en
ændring i bilens hældning.
Indstilling/afbrydelse/stop af
alarmsystemet
OM42E06DK.book Page 79 Thursd ay, February 18, 2021 5:07 PM

882-1. Plug-in-hybridsystem
nHvis plug-in-hybridsystemets
driftsfunktion ikke kan skiftes
I følgende situationer kan plug-in-hybrid-
systemets driftsfunktion ikke skiftes,
selvom der trykkes på knappen til AUTO
EV/HV-funktion eller funktionsvælgeren
for batterikørsel/hybridk ørsel. (I så fald
vises advarselsmeddelelsen på multi-
informationsdisplayet, når der trykkes
på knappen).
lNår der ikke er tilstrækkelig strøm til
batterikørsel (i batterifunktion eller
AUTO EV/HV-funktion)
lNår traktionsbatteriet er næsten fuldt
opladet (ladefunktion til hybridbatteri
(traktionsbatteri))
nVed skift fra batterifunktion til en
anden funktion ved hjælp af knap-
pen
lNår der er skiftet fra batterifunktion til
hybridfunktion eller ladefunktion for
hybridbatteri (trakt ionsbatteri), og
tændingskontakten slås fra, vender
systemet tilbage til batterifunktion,
næste gang bilen startes.
*
lNår der er skiftet fra batterifunktion til
AUTO EV/HV-funktion, og tændings-
kontakten slås fra, vender systemet
ikke tilbage til batterifunktion, næste
gang bilen startes.
*
*
: Hvis der ikke er tilstrækkelig strøm på hybridbatteriet (traktionsbatteriet), til
at batterikørsel er mulig, skifter syste-
met til hybridfunktion.
nOpladningsfunktion til hybridbatte-
riet (traktionsbatteriet)
lFølgende kan forekomme for at
beskytte system m.m.
• Der kan ikke skiftes til ladefunktion for
hybridbatteri (trakt ionsbatteri),eller
skiftet kan ikke annulleres
• Benzinmotoren starter eller stopper
ikke, heller ikke efte r skift til ladefunk-
tion for hybridbatteri (traktionsbatteri)
lHvis en belastning af systemet er for
høj, fx når airconditionsystemets strømforbrug er stort eller når køler-
væsketemperaturen er høj, kan det
tage længere tid end normalt at opla-
de via ladefunktionen for hybridbatteri
(traktionsbatteri), eller opladning til
hybridbatteriet (traktionsbatteriet) kan
muligvis ikke foretages.
nI batterifunktion
I batterifunktionen er batterikørsel
(kørsel udelukkende ved hjælp af
elmotoren)
* mulig. Afhængig af
situationen kan batterikørsel annul-
leres, så både benzinmotoren og
elmotoren anvendes ( S. 90).
Hvis der kun er lidt strøm på hybrid-
batteriet (traktionsbatteriet), vælges
hybridfunktionen automatisk. Ved
længere tids kørsel med batteri-
funktionen skal følgende overhol-
des.
ADVARSEL
nNår ladefunktionen for hybridsy-
stem (traktionsbatteri) anvendes
Følgende sikkerhedsforanstaltninger
skal følges ved brug af ladefunktionen
for hybridbatteriet (t raktionsbatteriet)
under parkering.
Hvis dette ikke overholdes, kan der
være risiko for død eller alvorlig sund-
hedsfare, da benzinmotoren kører i
ladefunktionen for hybridbatteri (trak-
tionsbatteri).
lBilen må ikke stoppes i nærheden
af brændbare materialer.
lLadefunktionen til hybridbatteriet
(traktionsbatteriet) må ikke bruges i
et lukket område uden tilstrækkelig
udluftning, fx i en garage eller under
sne.
Styring under kørsel i de
enkelte funktioner
OM42E06DK.book Page 88 Thursd ay, February 18, 2021 5:07 PM

89
2
2-1. Plug-in-hybridsystem
Plug-in-hybridsystem

Undgå pludselig acceleration og
nedbremsning, og sørg for at
køre jævnt.
Hvis du accelererer gentagne
gange, aflades hybridbatteriet
(traktionsbatteriet) hurtigt. Des-
uden kan batterikørsel annulle-
res ved hurtig acceleration eller
høj hastighed.
 Begræns hastigheden mest
muligt. Den afstand, der kan
køres i batterifunktion, reduceres
betydeligt ved høje hastigheder.
*: Den mulige distance med batterikør-
sel kan kontrolleres på multi-informa-
tionsdisplayet. ( S. 179)
nI AUTO EV/HV-funktion
Kun elmotoren bruges til batterikør-
sel
* ved normal kørsel, men når der
trædes hårdt på speederen, starter
benzinmotoren. ( S. 90)
Når hybridbatteriets (traktionsbatte-
riets) ladestatus er lav, skifter funk-
tionen desuden automatisk til
hybridfunktion på samme måde
som i batterifunktion.
AUTO EV/HV-funktionen er egnet
til kørselsforhold, hvor der kræves
større effekt, fx ved kørsel op ad
bakke eller ved pludselig accelerati-
on. Men eftersom benzinmotoren
starter lettere, anbefales det nor-
malt at køre i batterifunktion.
*: Den mulige distance med batterikør- sel kan kontrolleres på multi-informa-
tionsdisplayet. ( S. 179)
nI hybridfunktion
Bilen kan bruges på samme måde
som en standardhybridbil.
I hybridfunktion foretages betjenin-
gen primært som beskrevet neden-
for afhængig af kørselsforholdene.
 Benzinmotoren standser
*, når
bilen stoppes.
 Under igangsætning er det elmo-
toren (traktionsmotoren), der dri-
ver bilen.
 Under normal kørsel styres ben-
zinmotoren og elmotoren (trakti-
onsmotor) effektivt, og bilen
køres med optimal brændstof-
økonomi. Desuden fungerer
elmotoren (traktionsmotor), når
det er nødvendigt, som strømge-
nerator til opladn ing af hybridbat-
teriet (traktionsbatteriet).
 Når gaspedalen trædes hårdt
ned, anvendes drivkraft fra både
benzinmotoren og elmotoren
(traktionsmotor) til at skabe
acceleration.
*: Benzinmotoren stopper ikke automa-
tisk, når hybridbatteriet (traktionsbat-
teriet) kræver opladning, eller moto-
ren er ved at varme op osv. ( S. 91)
nVed nedbremsning (regenera-
tiv bremsning)
Elmotoren (traktionsmotoren) opla-
der hybridbatteriet (traktionsbatteri-
et).
Den mulige distance med batteri-
kørsel kan forlænges aktivt ved at
bruge regenerativ bremsning til at
OM42E06DK.book Page 89 Thursd ay, February 18, 2021 5:07 PM

902-1. Plug-in-hybridsystem
lagre strøm i hybridbatteriet (trakti-
onsbatteriet).
Da brændstofforbruget desuden
reduceres i hybridfunktion, kan det
regenerative bremsesystem bru-
ges effektivt.
nRegenerativ bremsning
I følgende situationer omformes kinetisk
energi til elektrisk energi, og der kan
opnås opbremsningskraft i forbindelse
med genopladning af hybridbatteriet
(traktionsbatteriet).
lSpeederpedalen slippes under kørsel
med gearvælgeren på D eller S.
lBremsepedalen trædes ned under
kørsel med gearvælgeren på D eller
S.
nMulig distance med batterikørsel
lDen mulige distance med batterikør-
sel vises på multi-informationsdisplay-
et. ( S. 179)
lDen mulige distance med batterikør-
sel skifter afhængig af hybridbatteriets
(traktionsbatteriets) ladestatus, bilens
hastighed m.m.
lSelvom der er tilstrækkelig strøm på
hybridbatteriet (traktionsbatteriet), kan
batterikørsel annulleres og både ben-
zinmotor og elmotor anvendes afhæn-
gig af situationen. ( S. 90)
nEV-kontrollampe
EV-indikatoren tændes, når bilen alene
kører på elmotoren (traktionsmotor),
eller når benzinmotoren er stoppet.
Tænding og slukning af EV-indikatoren
kan ændres. ( S. 184)
nNår batterifunktionen er skiftet til
hybridfunktion på grund af lav bat-
teristatus i hybrid batteriet (trakti-
onsbatteriet)
Hvis hybridbatteriet (traktionsbatteriet)
regenereres ved at køre uafbrudt ned ad
en lang bakke, vises den mulige distan-
ce med batterikørsel m.m. på multi-infor-
mationsdisplayet, og batterifunktionen
vælges automatisk.
Hvis batterifunktionen ikke vælges, selv-
om den mulige distance for batterikørsel
vises, kan batterifunktionen aktiveres
ved at trykke på funktionsvælgeren til
batterifunktion/ hybridfunktion.
nBrug af benzinmoto r i batterifunkti-
on eller AUTO EV/HV-funktion
Selvom der er tilstrækkelig strøm på
hybridbatteriet (trakt ionsbatteriet), og
den mulige distance for batterikørsel
(S. 179) vises på multi-informations-
displayet, kan batterikørsel (kørsel ude-
lukkende ved brug af elmotoren) annul-
leres og både benzinmotoren og elmoto-
ren anvendes afhængig af situationen
(batterikørsel vender automatisk tilbage,
når dette igen er muligt).
Batterikørsel kan annulleres automatisk
i følgende situationer
*1:
lNår bilens hastighed er mere end ca.
135 km/t.
lNår der midlertidigt er behov for
effekt, eksempelvis når speederen
trædes hårdt ned eller under brat
acceleration.
*2
lNår temperaturen i hybridsystemet er
høj.
Bilen har stået ude i solen, kørt op ad
bakke, kørt med høj hastighed osv.
lNår temperaturen i hybridsystemet er
lav.
lNår varmesystemet er tændt, og
udendørstemperaturen er under ca.
-10 °C.
lNår forrudeafdugningen er tændt.
(S. 447)
lNår systemet vurderer, at det er nød-
vendigt at starte benzinmotoren.
OM42E06DK.book Page 90 Thursd ay, February 18, 2021 5:07 PM

91
2
2-1. Plug-in-hybridsystem
Plug-in-hybridsystem

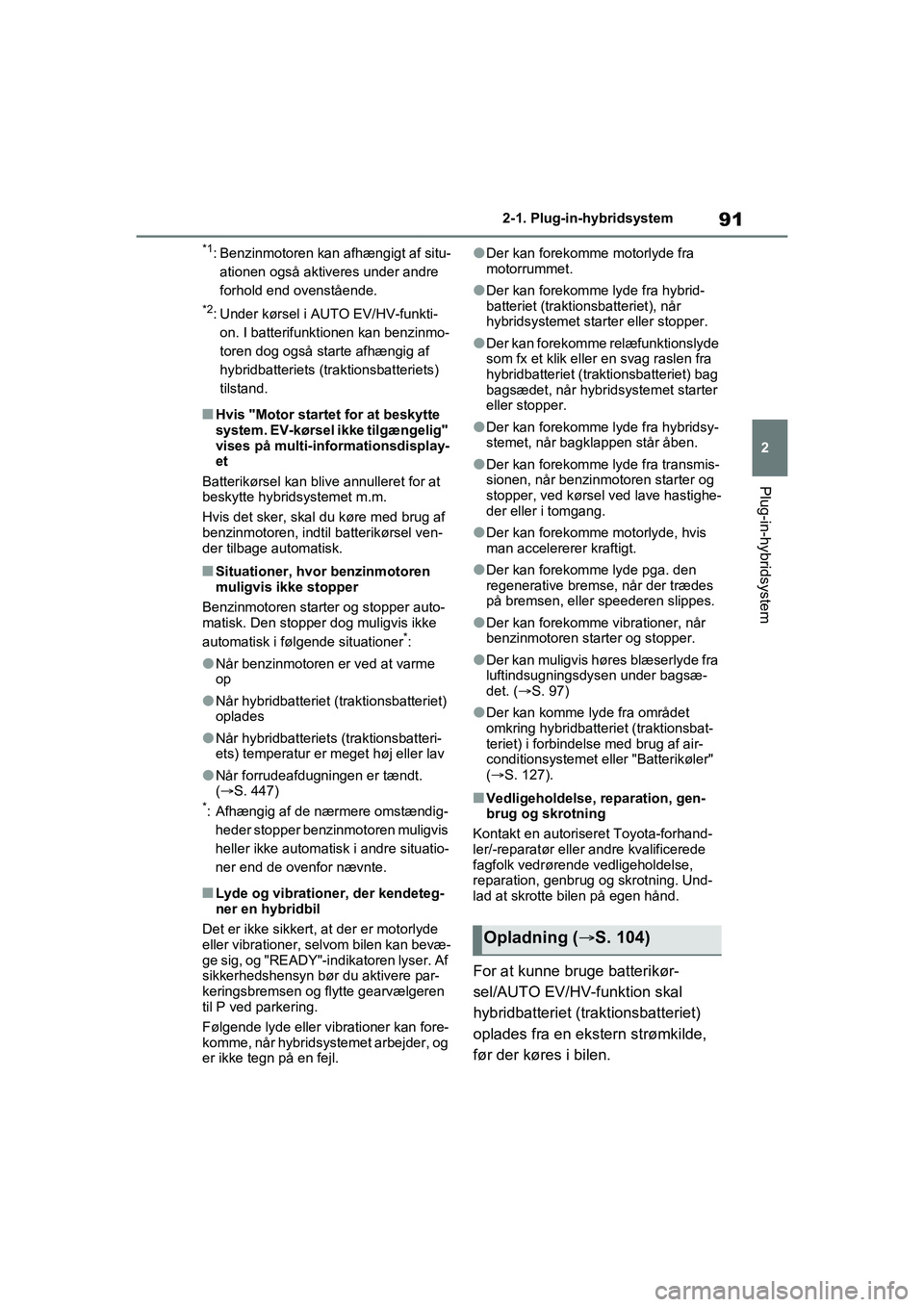

*1: Benzinmotoren kan afhængigt af situ-
ationen også aktiveres under andre
forhold end ovenstående.
*2: Under kørsel i AUTO EV/HV-funkti-on. I batterifunktionen kan benzinmo-
toren dog også starte afhængig af
hybridbatteriets (traktionsbatteriets)
tilstand.
nHvis "Motor startet for at beskytte
system. EV-kørsel ikke tilgængelig"
vises på multi-informationsdisplay-
et
Batterikørsel kan blive annulleret for at
beskytte hybrid systemet m.m.
Hvis det sker, skal du køre med brug af
benzinmotoren, indt il batterikørsel ven-
der tilbage automatisk.
nSituationer, hvor benzinmotoren
muligvis ikke stopper
Benzinmotoren starter og stopper auto-
matisk. Den stopper dog muligvis ikke
automatisk i følgende situationer
*:
lNår benzinmotoren er ved at varme
op
lNår hybridbatteriet (traktionsbatteriet)
oplades
lNår hybridbatteriets (traktionsbatteri-
ets) temperatur er meget høj eller lav
lNår forrudeafdugningen er tændt.
(S. 447)
*: Afhængig af de nærmere omstændig- heder stopper benzinmotoren muligvis
heller ikke automatisk i andre situatio-
ner end de ovenfor nævnte.
nLyde og vibrationer, der kendeteg-
ner en hybridbil
Det er ikke sikkert, at der er motorlyde
eller vibrationer, selvom bilen kan bevæ-
ge sig, og "READY"-i ndikatoren lyser. Af
sikkerhedshensyn bør du aktivere par-
keringsbremsen og flytte gearvælgeren
til P ved parkering.
Følgende lyde eller vibrationer kan fore-
komme, når hybridsystemet arbejder, og
er ikke tegn på en fejl.
lDer kan forekomme motorlyde fra
motorrummet.
lDer kan forekomme lyde fra hybrid-
batteriet (traktionsbatteriet), når
hybridsystemet starter eller stopper.
lDer kan forekomme relæfunktionslyde
som fx et klik eller en svag raslen fra
hybridbatteriet (traktionsbatteriet) bag
bagsædet, når hybridsystemet starter
eller stopper.
lDer kan forekomme lyde fra hybridsy-
stemet, når bagklappen står åben.
lDer kan forekomme lyde fra transmis-
sionen, når benzinmotoren starter og
stopper, ved kørsel ved lave hastighe-
der eller i tomgang.
lDer kan forekomme motorlyde, hvis
man accelererer kraftigt.
lDer kan forekomme lyde pga. den
regenerative bremse, når der trædes
på bremsen, eller speederen slippes.
lDer kan forekomme vibrationer, når
benzinmotoren starter og stopper.
lDer kan muligvis høres blæserlyde fra
luftindsugningsdysen under bagsæ-
det. ( S. 97)
lDer kan komme lyde fra området
omkring hybridbatteriet (traktionsbat-
teriet) i forbindelse med brug af air-
conditionsystemet e ller "Batterikøler"
(S. 127).
nVedligeholdelse, reparation, gen-
brug og skrotning
Kontakt en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede
fagfolk vedrørende vedligeholdelse,
reparation, genbrug og skrotning. Und-
lad at skrotte bilen på egen hånd.
For at kunne bruge batterikør-
sel/AUTO EV/HV-funktion skal
hybridbatteriet (traktionsbatteriet)
oplades fra en ekstern strømkilde,
før der køres i bilen.
Opladning ( S. 104)
OM42E06DK.book Page 91 Thursd ay, February 18, 2021 5:07 PM
