2-2. Opladning
Plug-in-hybridsystem
nOpladning ved en offentlig ladesta-
tion med godkendelsesfunktion
Når en dør låses op under opladningen,
låses ladekoblingen op, og opladningen
stopper. I så fald annulleres godkendel-
sen for ladestationen, og opladningen
kan muligvis ikke starte igen. Tilslut
ladekoblingen igen, og udfør godkendel-
sen for ladestationen.
nBeskyttelsesfunkti on mod overop-
hedning af AC-ladeindgangen (biler
med 6,6 kW lader til traktionsbatteri)
Ved hjælp af en temperatursensor mon-
teret på AC-ladeindgangen forhindres
det, at delene smelter, hvis temperatu-
ren stiger, fordi der kommer fremmedle-
gemer i ladekoblingen. Når en vis tem-
peraturstigning registreres, stopper
opladningen straks, og der vises en
meddelelse på multi-informationsdis-
playet. Når temperaturen er faldet, fort-
sætter opladningen ved at udføre start-
handlingen for opladning igen.
ADVARSEL
nUnder opladning
Følg nedenstående sikkerhedsforan-
staltninger.
Hvis du undlader at gøre dette, kan
det medføre en uventet ulykke, der
kan medføre dødsfald eller alvorlige
kvæstelser.
lSlut kablet til en strømkilde, der er
egnet til opladning. ( S. 123)
lKontrollér, at der ikke sidder frem-
medlegemer på AC-ladekablet,
stikket og kontakten.
lFør opladning foretages, skal det
kontrolleres, at AC-ladeindgangen
ikke er deformeret eller korroderet,
og at der ikke sidder fremmedlege-
mer som snavs, sne og is på ind-
gangen.
Hvis der sidder snavs eller støv i
disse områder, skal det fjernes helt,
før ladekoblingen sættes i.
lFør ladestikket sættes i laderen
skal det kontrolleres, at der ikke sid-
der snavs eller støv på terminalom-
råderne. Hvis der sidder snavs eller
støv i disse områder, skal det fjer-
nes helt, før ladestikket sættes i.
lAC-ladeindgangens terminaler må
ikke blive våde.
lBrug kun stikkontakter, hvor stikket
kan isættes forsvarligt.
lAC-ladekablet må ikke bundtes
eller vikles op under opladningen,
da dette kan medføre overophed-
ning.
lRør ikke ved ladekoblingens termi-
naler og AC-ladeindgangen med
skarpe metalgenstande (nåle m.m.)
eller med hænderne, og undgå at
kortslutte dem ved hjælp af frem-
medlegemer.
lVed opladning udendørs skal der
anvendes en regntæt stikkontakt
beregnet til udendørs brug. Kontrol-
lér, at den regntætte afdækning er
lukket helt tæt. Hvis den regntætte
afdækning ikke kan lukkes, skal der
monteres en regntæt afdækning,
der kan lukkes.
lOpladningen ved ladestationen
stoppes ved at følge instruktionerne
for laderen.
lHvis der bemærkes varme, røg,
lugt, støj eller andre unormale til-
stande under opladning, skal oplad-
ningen straks stoppes.
lSæt ikke stikket i, hvis stikkontak-
ten er dækket af vand eller sne.
lVed opladning i regnvejr eller sne,
må du ikke tilslutte eller frakoble
stikket med våde hænder. Stikket
og udtaget må heller ikke blive
våde.
lOplad ikke bilen i tordenvejr.
OM42E06DK.book Page 137 Thursday, February 18, 2021 5:07 PM

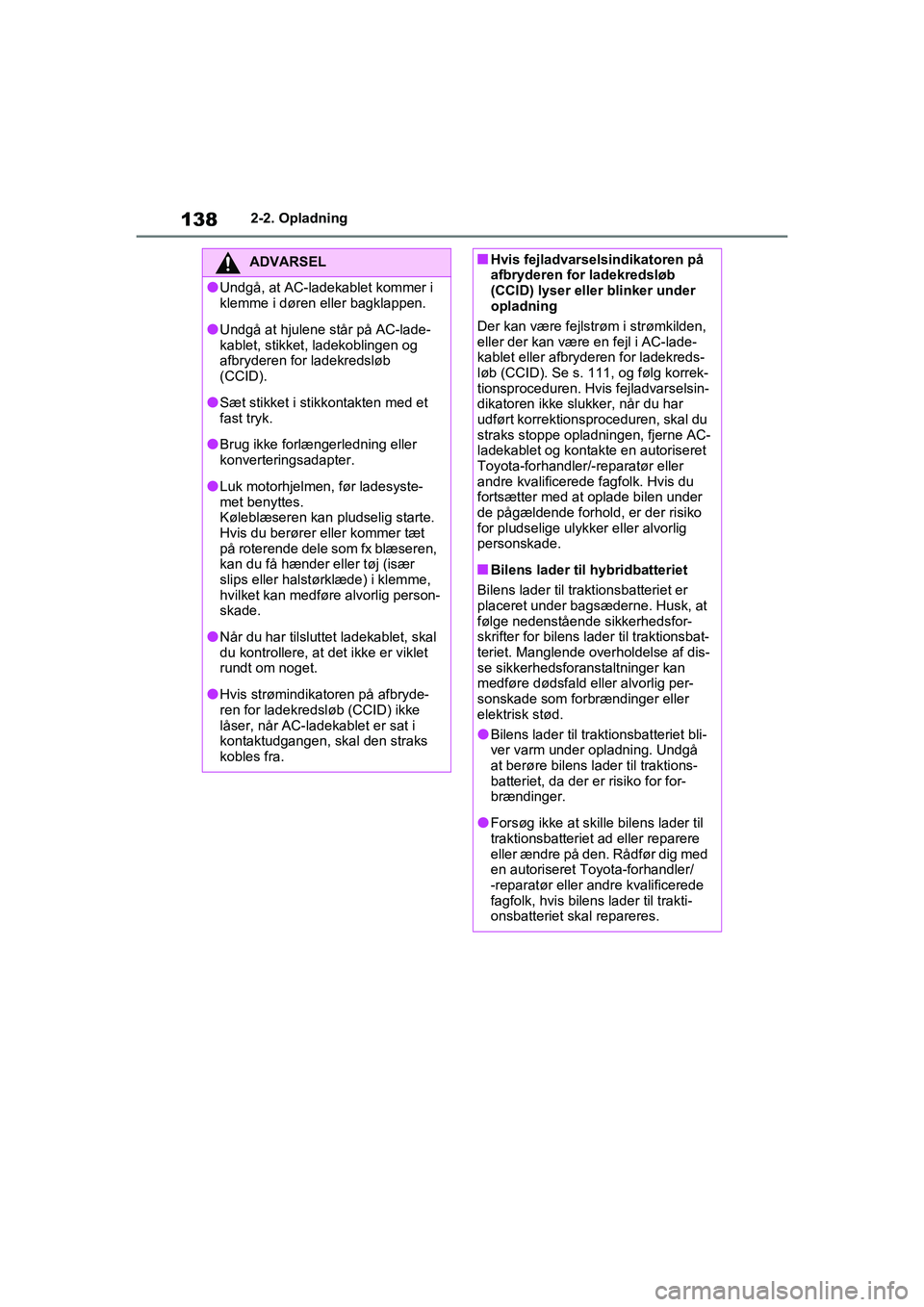

1382-2. Opladning
ADVARSEL
lUndgå, at AC-ladekablet kommer i
klemme i døren eller bagklappen.
lUndgå at hjulene står på AC-lade-
kablet, stikket, ladekoblingen og
afbryderen for ladekredsløb
(CCID).
lSæt stikket i stikkontakten med et
fast tryk.
lBrug ikke forlængerledning eller
konverteringsadapter.
lLuk motorhjelmen, før ladesyste-
met benyttes.
Køleblæseren kan pludselig starte.
Hvis du berører eller kommer tæt
på roterende dele som fx blæseren,
kan du få hænder eller tøj (især
slips eller halstørklæde) i klemme,
hvilket kan medføre alvorlig person-
skade.
lNår du har tilsluttet ladekablet, skal
du kontrollere, at det ikke er viklet
rundt om noget.
lHvis strømindikatoren på afbryde-
ren for ladekredsløb (CCID) ikke
låser, når AC-ladekablet er sat i
kontaktudgangen, skal den straks
kobles fra.
nHvis fejladvarselsindikatoren på
afbryderen for ladekredsløb
(CCID) lyser eller blinker under
opladning
Der kan være fejlstrøm i strømkilden,
eller der kan være en fejl i AC-lade-
kablet eller afbryderen for ladekreds-
løb (CCID). Se s. 111, og følg korrek-
tionsproceduren. Hvis fejladvarselsin-
dikatoren ikke slukker, når du har
udført korrektionsproceduren, skal du
straks stoppe opladningen, fjerne AC-
ladekablet og kontakte en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk. Hvis du
fortsætter med at oplade bilen under
de pågældende forhold, er der risiko
for pludselige ulykker eller alvorlig
personskade.
nBilens lader til hybridbatteriet
Bilens lader til tr aktionsbatteriet er
placeret under bagsæderne. Husk, at
følge nedenstående sikkerhedsfor-
skrifter for bilens la der til traktionsbat-
teriet. Manglende overholdelse af dis-
se sikkerhedsforanstaltninger kan
medføre dødsfald eller alvorlig per-
sonskade som forbrændinger eller
elektrisk stød.
lBilens lader til traktionsbatteriet bli-
ver varm under opladning. Undgå
at berøre bilens lader til traktions-
batteriet, da der er risiko for for-
brændinger.
lForsøg ikke at skille bilens lader til
traktionsbatteriet ad eller reparere
eller ændre på den. Rådfør dig med
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk, hvis bilens lader til trakti-
onsbatteriet skal repareres.
OM42E06DK.book Page 138 Thursday, February 18, 2021 5:07 PM

1422-2. Opladning
nKalenderens indstillinger
Dato og klokkeslæt indstilles automatisk
via GPS. Hvis GPS-kali brering af uret er
slået fra i multimediesystemets indstillin-
ger, skal datoen dog indstilles på multi-
informationsdisplayet.
Hvis skærmen for indstilling af kalende-
ren vises, når du forsøger at registrere
en opladningsplan, skal du kontrollere,
at den korrekte dato er indstillet. Hvis
den er forkert, skal den rettes.
Hvis kalenderoplysningerne er forkerte,
fungerer opladningsplanfunktionen ikke
normalt.
Når opladningsplanen registreres,
kan følgende inds tillinger ændres.
nVælg ladefunktionen
Du kan vælge mellem følgende to
ladefunktioner.
"Start"
Opladningen begynder på det valgte
tidspunkt
*1 og afsluttes, når batteriet er
fuldt opladet.
*2
"Departure"
Begynder opladningen, så den er fær-
dig på det valgte tidspunkt.
*3, 4
Når denne indstilling vælges, kan den
airconditionafhængige funktion anven-
des.
*1: Opladningsplanfunktionen fungerer i samspil med uret på multi-informati-
onsdisplayet. Inds til uret korrekt
inden registrering af opladningspla-
nen.
*2: Der kan være en mindre fejl i timin- gen, når opladningen starter, på
grund af hybridbatteriets (traktions-
batteriets) ladestatus.
*3: Når systemet vurderer, at der ikke er tid til at fuldføre opladningen til det
valgte afgangstidspunkt, startes
opladningen. Kontrollér opladnings-
planerne.
*4: Hvis der sker pludselige forandringer i temperaturen eller i forhold relate-
ret til strømkilden under opladnin-
gen, kan det forekomme, at oplad-
ningen ikke stopper på nøjagtig det
tidspunkt, systemet har beregnet.
nGentagelse af indstilling
Den periodiske opladningsplan kan
indstilles ved at vælge den ønske-
de ugedag. (Hvis der ikke er valgt
nogen ugedage, udføres opladnin-
gen kun én gang).
nAirconditionafhængig indstil-
ling ("Climate Prep")
Når ladefunktionen er indstillet til
"Afgang", kan bilens airconditionsy-
stem ( S. 446) indstilles til auto-
matisk aktivering
* på det valgte
tidspunkt.
Brug af opladningsplan-
funktionen
Opladning kan foretages på det
ønskede tidspunkt ved at regi-
strere opladningsplanen. Du
kan også indstille opladnings-
planen efter dine personlige
præferencer, fx så opladningen
er fuldført til et bestemt afgangs-
tidspunkt eller på samme tids-
punkt på bestemte dage.
Indstillinger i
opladningsplanfunktionen
OM42E06DK.book Page 142 Thursday, February 18, 2021 5:07 PM

151
2
2-2. Opladning
Plug-in-hybridsystem
1
Kobl AC-ladekablet til bilen, og
start opladningen
2 Slå tændingskontakten til under
opladning
Indstillingsskærmen for "Tilstand. Min
profil" vises automatisk på multi-infor-
mationsdisplayet.
3Tryk på instrumentbetjenings-
knappen eller , vælg "Ja",
og tryk derefter på .
"Tilstand. Min profil" starter, og syste-
mer som airconditionsystemet og
audiosystemet kan bruges i bilen.
Når du ikke bruger "Tilstand. Min profil",
skal du vælge "Nej" og trykke på .
"Tilstand. Min profil" stoppes ved at
slå tændingskontakten fra. Når "Tilstand. Min profil" starter,
vises skærmen for hybridbatteriets
(traktionsbatteriets) opladningssta-
tus automatisk på multi-informati-
onsdisplayet. Den omtrentlige
effektbalance (balancen mellem
strømforsyning og strømforbrug)
under brug af "Tilstand. Min profil"
kan ses på pilenes farve og størrel-
se.
Afladningsstatus
Opladningsstatus
Når strømforsyningen fra AC-ladekab-
let er større end bilens strømforbrug,
bliver størst. Når strømforbruget er
større end strømforsyningen, bliver
størst.
Når strømforsyningen og strømforbru-
get er i balance (når effektbalancen
vurderes at være nul), vises og
med samme størrelse.
Brug af "Tilstand. Min
profil"
Når AC-ladekablet er koblet til
bilen, kan elektriske kompo-
nenter som fx airconditionsy-
stemet eller audiosystemet
bruges med den eksterne
strømkilde.
Sådan starter du "Tilstand.
Min profil"
Vis oplysninger om
effektbalance under brug af
"Tilstand. Min profil"
A
B
B
A
AB
OM42E06DK.book Page 151 Thursday, February 18, 2021 5:07 PM

1522-2. Opladning
nNår en dør låses op under brug af
"Tilstand. Min profil"
Ladekoblingen låses op, opladningen
stopper, og "Tilstand. Min profil" stop-
per. For at kunne bruge "Tilstand. Min
profil" igen skal AC-ladekablet tilsluttes
og "Tilstand. Min profil" startes
(S. 151). Når "Tilstand. Min profil" bru-
ges med en offentlig ladestation, kan det
være nødvendigt at foretage betjening
for at starte opladningen med laderen
igen, før "Tilstand. Min profil" startes.
nInstrumentdisplay
Hvis "Tilstand. Min profil" ikke tændes i
ca. 100 sekunder, efter tændingskontak-
ten er slået til under opladning, slås
tændingskontakten automatisk fra.
nUnder brug af "Tilstand. Min profil"
En af følgende situationer kan opstå.
lNår hybridbatteriets (traktionsbatteri-
ets) opladningsstatus når den nedre
grænse, slukkes airconditionsystemet
automatisk.
I denne situation kan airconditionsy-
stemet først bruges, når hybridbatteri-
ets (traktionsbatteriets) opladnings-
status øges. Slå tændingskontakten
fra, og brug "Tilst and. Min profil", når
hybridbatteriets (traktionsbatteriets)
opladningsstatus er genoprettet.
lNår udendørstemperaturen er lav, kan
varmesystemets output være begræn-
set, fordi airconditionsystemets funkti-
on begrænses.
lAdvarselslamper og indikatorer som
fx advarselslampen for elektrisk ser-
vostyringssystem (gul) og fejlindika-
torlampen kan tænde. Dette er ikke en
fejl.
Desuden tændes forlygterne, når
omgivelserne er mørke. ( S. 328)
nNår en opladningsplan er registre-
ret
Når "Tilstand. Min profil" starter, mens
opladningsplanen er på standby, tilside-
sættes opladningsplanen, og opladnin-
gen starter.
nNår "Tilstand. Min profil" bruges,
mens hybridbatteriet (traktionsbat-
teriet) er fuldt opladet
Når tændingskontakten er slået til, mens
hybridbatteriet (traktionsbatteriet) er
fuldt opladet, og den ladekobling, som
tilfører strøm, er tilsluttet, vises "Klap på
opladningsport er åben" på multi-infor-
mationsdisplayet. I denne situation skal
du trykke på instrumentbetjeningsknap-
pen for at åbne indstillingsskærmen
for "Tilstand. Min profil" og derefter væl-
ge "Tilstand. Min profil".
Når "Tilstand. Min profil" bruges, mens
hybridbatteriet (traktionsbatteriet) er fuldt
opladet, kan hybridbatteriets (traktionsbat-
teriets) strøm blive forbrugt. Hvis det er til-
fældet, kan opladning udføres igen.
nNår der vises en meddelelse, der er
relateret til "Tilstand. Min profil"
Når der vises en meddelelse på multi-
informationsdisplayet under brug af eller
forsøg på at starte "Tilstand. Min profil"
skal følgende korrektionsprocedurer
udføres.
l"Traktionsbatteriniveau er for lavt for
"Tilstanden Min profil""
Hybridbatteriets (tra ktionsbatteriets)
opladningsstatus er for lav, til at "Til-
stand. Min profil" kan startes.
Vent, til hybridbatteriets (traktionsbatte-
riets) ladestatus øges, og start derefter
"Tilstand. Min profil".
l""Min profil" er stopp et, fordi trakt.bat-
teriets niveau er for lavt"
Hybridbatteriets (tra ktionsbatteriets)
opladningsstatus er for lav.
Stop brugen af "Tilstan d. Min profil", og
oplad hybridbatteriet (traktionsbatteriet).
l""Min profil" stp. når tr.batteriniv.
er for lavt Red. strømforbr. for at
forts. med "Min profil""
Strømforbruget i bilen er større end den
mængde strøm, hybridbatteriet (trakti-
onsbatteriet) oplades med, og hybrid-
OM42E06DK.book Page 152 Thursday, February 18, 2021 5:07 PM

1542-2. Opladning
Se tabellen nedenfor, og udfør den relevante korrektionsprocedure.
nIndikatoren for strømkilde på afbryderen for ladekredsløb (CCID)
lyser ikke, selvom stikket er sat i en ekstern strømkilde.
Når opladning ikke er mulig
Hvis opladningen ikke starter, selvom den normale procedure føl-
ges, skal nedenstående kontrolleres.
Hvis der vises en meddelelse på multi-informationsdisplayet, se også
s. 158.
Når opladning ikke er mulig
Sandsynlig årsagAfhjælpning
Stikket er ikke sat korrekt i kontaktenKontrollér, at stikket sidder godt fast i
kontakten.
Der er strømafbrydelseUdfør opladningsproceduren igen, når
strømmen er vendt tilbage.
Fjernbetjeningskontakten er slået fra.Hvis bilen er udstyret med fjernbetje-
ningskontakt, skal den aktiveres.
Bygningens afbryder er udløst, og strøm-
men er afbrudt
Kontrollér, at afbryderen er koblet til, og
at der ikke er fejl i den. Kontrollér, om
bilen kan oplades via en anden kontakt.
Hvis opladning er muligt, kan kontakten
være defekt. Kontakt administratoren for
bygningen eller stedet, eller kontakt en
elektriker.
Kortslutning mellem afbryder for lade-
kredsløb (CCID) og stikpropStop straks opladningen, og kontakt en
autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
OM42E06DK.book Page 154 Thursday, February 18, 2021 5:07 PM

155
2
2-2. Opladning
Plug-in-hybridsystem
nFejladvarselsindikatoren på afbryderen for ladekredsløb (CCID)
blinker.
nLadeindikatoren ved ladestikket lyser ikke, selvom ladekoblingen er
tilsluttet.
Sandsynlig årsagAfhjælpning
Funktionen til registrering af fejlstrøm
eller selvdiagnostikfunktionen kører, og
strømmen er afbrudt
Når spændingen er for lav, kan fejladvar-
selsindikatoren blinke, hvis der er interfe-
rens. Foretag re
set, og tilslut kablet til en
korrekt strømkilde. ( S. 112)
Hvis opladningen ikke starter, skal du
straks stoppe opladningen og kontakte
en autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
Sandsynlig årsagAfhjælpning
Stikket er ikke sat korrekt i kontaktenKontrollér, at stikket sidder godt fast i
kontakten.
Ladekoblingen sidder ikke helt fast i AC-
ladeindgangen
Kontrollér ladekoblingens tilslutningssta-
tus.
 Ved isætning af ladekoblingen skal det
sikres, at den sidder godt fast.
 Når ladekoblingen er tilsluttet, skal det
kontrolleres, at ladeindikatoren ved
ladestikket lyser.
Hvis ladeindikatoren ved ladestikket ikke
lyser, selvom ladekoblingen sidder helt
fast, kan der være en fejl i systemet.
Stop straks opladningen, og kontakt en
autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
hybridbatteriet (traktionsbatteriet) er alle-
rede fuldt opladetNår hybridbatteriet (traktionsbatteriet) er
fuldt opladet, foretages ingen opladning.
Laderen fungerer ikkeKontakt den ansvarlige på stedet, hvis
der er problemer med laderen.
OM42E06DK.book Page 155 Thursday, February 18, 2021 5:07 PM

157
2
2-2. Opladning
Plug-in-hybridsystem
nOpladningen starter, selvom der er registreret en opladningsplan
nOpladningen stopper før det tidspunk
t, der er indstillet i "Departure"
Sandsynlig årsagAfhjælpning
"Oplad nu" er slået tilVed opladning efter opladningsprogram
skal "Oplad nu" være slået fra. (S. 148)
Opladningsplanen er slået fraKontrollér, at opladningsplanen ikke er
slået fra. (S. 147)
Ladefunktionen "Departure" er valgt, og
det planlagte afgangstidspunkt er tæt på
det aktuelle tidspunktNår systemet vurderer, at der ikke er tid
til at fuldføre opladningen til det valgte
afgangstidspunkt, startes opladningen.
Kontrollér opladningsplanerne.
AC-ladekablet blev fjernet og isat igen,
mens ladeindikatoren ved ladestikket
blinkedeHvis AC-ladekablet fjernes og isættes
igen, mens ladeindikatoren blinker,
annulleres opladningsplanen ( S. 136).
Tag AC-ladekablet ud, og sæt det i igen.
Den fjernbetjente aircondition kørte
Når den fjernbetjente aircondition kører,
starter systemet opla dningen, selvom
opladningsplanen er registreret. Oplad-
ning med opladningsplanen foretages
ved at stoppe den fjernbetjente aircondi-
tion og tilslutte AC-ladekablet igen.
"Batterivarmer" ( S. 127) er aktiveret
Når ladefunktionen "Afgang" er valgt, kan
"Batterivarmer" blive aktiveret, før oplad-
ningen starter. Kontrollér status på lade-
indikatoren ved ladestikket. ( S. 106)
Udendørstemperaturen er lav, og hybrid-
batteriets (traktionsbatteriets) opvarm-
ningsstyring (S. 127) er aktiveret (kun
Grønland)
Når hybridbatteriets (traktionsbatteriets)
opvarmningsstyring aktiveres, tilsidesæt-
tes opladningsplanerne, og opladningen
starter. Lad opladningen fortsætte for at
beskytte hybridbatter iet (traktionsbatteri-
et).
Sandsynlig årsagAfhjælpning
Det tidspunkt, opladningen stopper, sva-
rer ikke til det beregnede tidspunkt på
grund af forhold relateret til strømkilden
eller udendørstemperaturenHvis der sker pludselige forandringer i
temperaturen eller i forhold relateret til
strømkilden under opladningen, kan
opladningen stoppe før det tidspunkt,
systemet har beregnet.
OM42E06DK.book Page 157 Thursday, February 18, 2021 5:07 PM
