2021 TOYOTA RAV4 PHEV Brugsanvisning (in Danish)

599
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
6
Åbn og luk én af dørene på
bilen, mens tændingskontakten
er slået fra.
7 Fasthold omdrejningstallet på
starthjælpsbilen, og start hybrid-
systemet ved at sætte tæn-
dingskontakten på ON.
8 Kontrollér, at indikatoren "REA-
DY" lyser. Hvis indikatorlampen
ikke tændes, skal du kontakte
en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalifi-
cerede fagfolk.
9 Når hybridsystemet er startet,
fjernes startkablerne i nøjagtigt
den omvendte rækkefølge.
10 Luk afdækningen til den særlige
starthjælpsterminal, og sæt
dækslet til sikringsboksen på
plads igen.
Når hybridsystemet er startet, skal
bilen undersøges hos en autorise-
ret Toyota-forhandler/-reparatør
eller andre kvalif icerede fagfolk.
nStart af hybridsystemet, når 12-
voltsbatteriet er afladet
Hybridsystemet kan ikke startes ved at
trække eller skubbe bilen i gang.
nSådan forebygges afladning af 12-
voltsbatteriet
lSluk for forlygtern e og audiosystemet,
når der er slukket for hybridsystemet.
lSluk for alle unødvendige elektriske
komponenter, hvis bilen kører med lav
hastighed gennem længere tid, fx i
tæt trafik.
nNår 12-voltsbatteriet er fjernet eller
afladet
lDe data, der er gemt i computeren,
slettes. Når 12-volts batteriet er afla-
det, skal bilen efterses af en autorise-
ret Toyota-forhandler /-reparatør eller
andre kvalificerede fagfolk.
lNogle systemer skal eventuelt initiali-
seres. ( S. 632)
nAfmontering af 12-voltsbatteriets
poler
Når 12-voltsbatteriets poler er afmonte-
ret, slettes oplysningerne i bilens com-
puter. Kontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk, før 12-voltsbatteriets poler
afmonteres.
nOpladning af 12-voltsbatteriet
12-voltsbatteriet aflades gradvist, selv
når bilen ikke er i brug, på grund af
naturlig afladning samt strømforbrug fra
visse elapparater. Hvis bilen efterlades i
lang tid, kan 12-voltsbatteriet blive afla-
det, og hybridsystemet kan ikke starte.
(12-voltsbatteriet oplades automatisk,
når hybridsystemet er i gang).
nVed opladning eller udskiftning af
12-voltsbatteriet.
lI nogle tilfælde kan dørene ikke åbnes
med smart-nøglen, hvis 12-voltsbatte-
riet er fladt. Brug i så fald den trådløse
fjernbetjening eller den mekaniske
nøgle til at oplåse og låse dørene.
lHybridsystemet starter muligvis ikke i
første forsøg, efter 12-voltsbatteriet er
monteret igen. Hvis det er tilfældet,
skal hybridsystemet startes på sam-
me måde, som når den elektroniske
nøgle ikke fungerer korrekt
(S. 596). Dette er i kke en fejl, efter-
som hybridsystemet v il starte normalt i
andet forsøg.
lTændingskontaktens tilstand huskes
af bilen. Når 12-volts batteriet tilsluttes
igen, vender systemet tilbage til den
tilstand, det var i, inden batteriet blev
fladt. Slå tændingskontakten fra, før
du afbryder 12-voltsbatteriet.
Hvis du er usikker på, hvilken indstil-
OM42E06DK.book Page 599 Thursday, February 18, 2021 5:07 PM

6008-2. Forholdsregler ved nødsituationer
ling tændingskontakten havde, inden
12-voltsbatteriet blev afladet, skal du
være særligt forsigtig, når du tilslutter
batteriet igen.
nUdskiftning af 12-voltsbatteriet
lBrug et 12-voltsbatteri, som er i over-
ensstemmelse med gældende EU-
direktiver
lBrug et batteri med samme mål som
det forrige batteri (LN2), 20-timers
mærkekapacitet (20 HR) svarende til
(55 Ah) eller højere og en ydelses-
klassificering (CCA) svarende til
(345 A) eller højere.
• Hvis størrelsen afviger, kan 12-volts- batteriet ikke fastgøres korrekt.
• Hvis mærkekapaciteten på 20 timer er
lav, selv hvis den tid, bilen ikke benyt-
tes, er kort, kan 12 -voltsbatteriet afla-
des, og motoren kan muligvis ikke
starte.
lBrug et calciumbatteri af den ventile-
rede type
lBrug et 12-voltsbatteri med håndtag.
Hvis der bruges et 12-voltsbatteri
uden håndtag, er det vanskeligere at
afmontere.
lVed afmontering af 12-voltsbatteriet:
S. 500
lEfter udskiftningen skal følgende
enheder monteres fa st på 12-voltsbat-
teriets udstødningshul.
• Brug den udstødningsslange, der var monteret på 12-voltsbatteriet før
udskiftningen, og kontrollér, at den
sidder godt fast på bilens hulsektion.
• Brug den prop til udstødningshullet,
der fulgte med det nye 12-voltsbatteri,
eller den prop, der var monteret på
batteriet før udskiftningen. (Afhæn-
gigt af det nye 12-voltsbatteri, der
installeres, kan der sidde en prop i
udstødningshullet).
Rådfør dig med en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk for at få flere oplysninger. Udstødningshul
Udstødningsslange
Bilens hulsektion
lPolerne kan sluttes til siden af karos-
seriet, når 12-voltb
atteriets minuspol
er frakoblet som vist på illustrationen.
ADVARSEL
nVed afmontering af batteripoler-
ne
Afbryd altid minuspolen (-) først. Hvis
pluspolen (+) kommer i kontakt med
metal i omgivelserne, mens pluspolen
(+) er afmonteret, kan der opstå gni-
ster, som kan medføre brand, elek-
trisk stød eller alvorlige personskader.
A
B
C
OM42E06DK.book Page 600 Thursday, February 18, 2021 5:07 PM

601
8

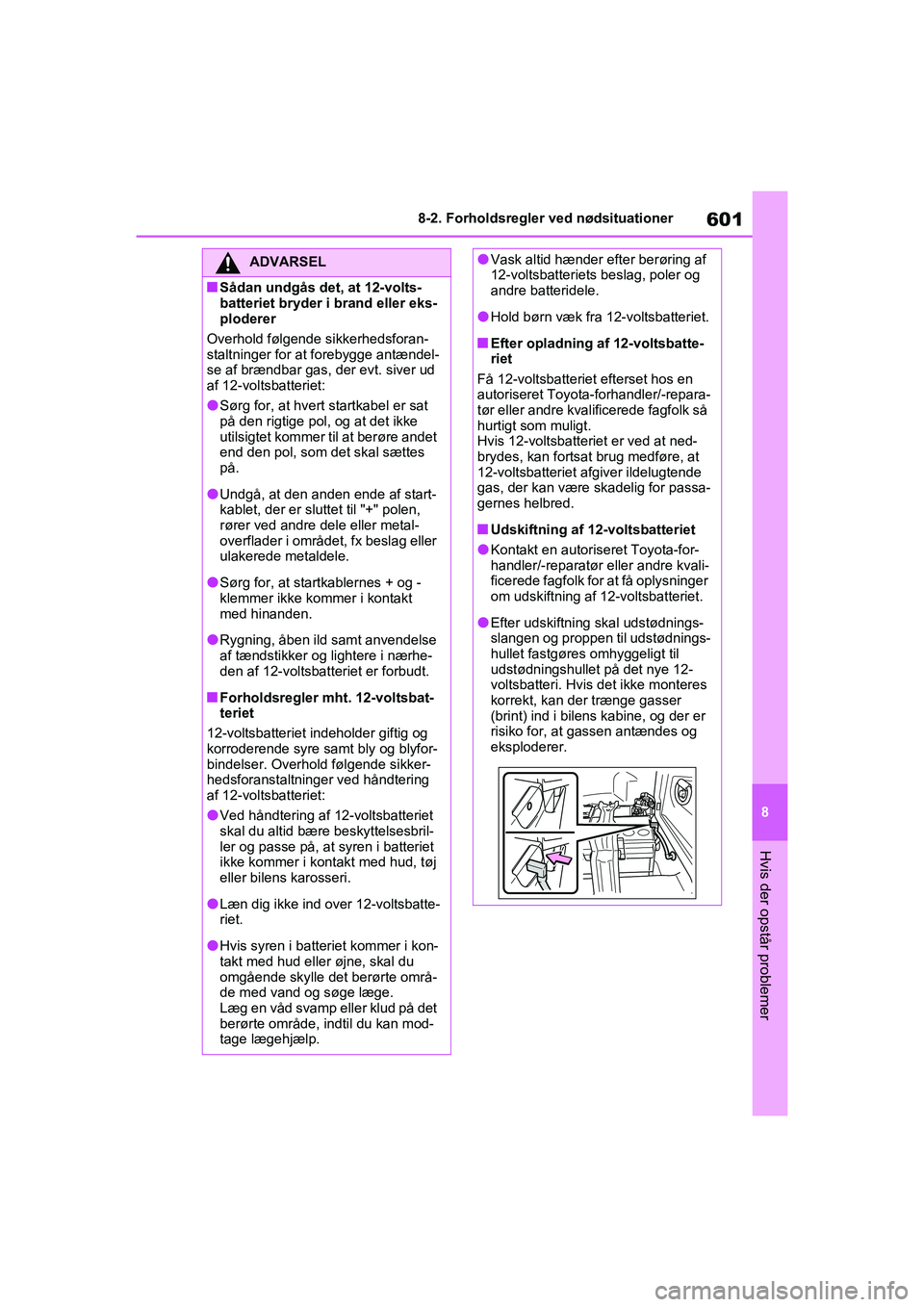

8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
ADVARSEL
nSådan undgås det, at 12-volts-
batteriet bryder i brand eller eks-
ploderer
Overhold følgende sikkerhedsforan-
staltninger for at forebygge antændel-
se af brændbar gas, der evt. siver ud
af 12-voltsbatteriet:
lSørg for, at hvert startkabel er sat
på den rigtige pol, og at det ikke
utilsigtet kommer til at berøre andet
end den pol, som det skal sættes
på.
lUndgå, at den anden ende af start-
kablet, der er sluttet til "+" polen,
rører ved andre dele eller metal-
overflader i området, fx beslag eller
ulakerede metaldele.
lSørg for, at startkablernes + og -
klemmer ikke kommer i kontakt
med hinanden.
lRygning, åben ild samt anvendelse
af tændstikker og lightere i nærhe-
den af 12-voltsbatt eriet er forbudt.
nForholdsregler mht. 12-voltsbat-
teriet
12-voltsbatteriet indeholder giftig og
korroderende syre samt bly og blyfor-
bindelser. Overhold følgende sikker-
hedsforanstaltninger ved håndtering
af 12-voltsbatteriet:
lVed håndtering af 12-voltsbatteriet
skal du altid bære beskyttelsesbril-
ler og passe på, at syren i batteriet
ikke kommer i kontakt med hud, tøj
eller bilens karosseri.
lLæn dig ikke ind over 12-voltsbatte-
riet.
lHvis syren i batteriet kommer i kon-
takt med hud eller øjne, skal du
omgående skylle det berørte områ-
de med vand og søge læge.
Læg en våd svamp eller klud på det
berørte område, indtil du kan mod-
tage lægehjælp.
lVask altid hænder efter berøring af
12-voltsbatteriets beslag, poler og
andre batteridele.
lHold børn væk fra 12-voltsbatteriet.
nEfter opladning af 12-voltsbatte-
riet
Få 12-voltsbatteriet efterset hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk så
hurtigt som muligt.
Hvis 12-voltsbatteriet er ved at ned-
brydes, kan fortsat brug medføre, at
12-voltsbatteriet afgiver ildelugtende
gas, der kan være skadelig for passa-
gernes helbred.
nUdskiftning af 12 -voltsbatteriet
lKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk for at få oplysninger
om udskiftning af 12-voltsbatteriet.
lEfter udskiftning skal udstødnings-
slangen og proppen til udstødnings-
hullet fastgøres omhyggeligt til
udstødningshullet på det nye 12-
voltsbatteri. Hvis det ikke monteres
korrekt, kan der trænge gasser
(brint) ind i bilens kabine, og der er
risiko for, at gassen antændes og
eksploderer.
OM42E06DK.book Page 601 Thursday, February 18, 2021 5:07 PM

6028-2. Forholdsregler ved nødsituationer
nHvis advarselslampen for høj
kølervæsketemperatur tæn-
der eller blinker, eller "Moto-
ren er overophedet. Stop et
sikkert sted. Se instruktions-
bogen" vises på multi-infor-
mationsdisplayet
1 Stands bilen et sikkert sted, sluk
for airconditionsystemet, og
stands derefter hybridsystemet.
2 Hvis der er damp:
Løft forsigtigt mo torhjelmen, når
dampen er stilnet af.
Hvis der ikke er damp:
Løft forsigtigt motorhjelmen.
BEMÆRK
nVed håndtering af startkabler
Pas på, at startkablerne ikke vikler sig
ind i køleventilatoren el. lign.
nForebyggelse af skader på bilen
I nødsituationer kan den særlige start-
hjælpsterminal bruges til at oplade
12-voltsbatteriet ved hjælp af en
anden bil. Den kan ikke bruges til at
give en anden bil starthjælp.
Hvis bilen er
overophedet
Følgende kan betyde, at bilen
er overophedet.
 Advarselslampen for høj køler-
væsketemperatur ( S. 168)
tænder eller blinker, eller
hybridsystemet mister kraft.
(Bilens hastighed øges for
eksempel ikke).
 "Motoren er overophedet. Stop
et sikkert sted. Se instruktions-
bogen" vises på multi-informa-
tionsdisplayet.
 Der kommer damp op af køler-
hjelmen.
Afhjælpning
OM42E06DK.book Page 602 Thursday, February 18, 2021 5:07 PM

603
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
3
Kontrollér slanger og køler for
lækage, når hybridsystemet er
kølet tilstrækkelig af.
Køler
Køleventilator
Ved tab af større mængder kølervæske
skal du straks kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
4 Væskestanden er i orden, hvis
den ligger mellem stregerne
"FULL" og "LOW" på beholderen.
Beholder
"FULL"-streg
"LOW"-streg
5 Fyld om nødvendigt kølervæ-
ske på.
I en nødsituation kan du bruge vand,
hvis du ikke har kølervæske til rådig-
hed. Hvis der er påfyldt vand i en nødsituati-
on, skal bilen efterses hos en autorise-
ret Toyota-forhandler
/-reparatør eller
andre kvalificerede fagfolk så hurtigt
som muligt.
6 Start hybridsystemet, og tænd for
airconditionsystemet for at kon-
trollere, at køleventilatoren funge-
rer, og om der lækker kølervæske
fra køler eller slanger.
Ventilatoren går i gang, hvis der tæn-
des for airconditionsystemet umiddel-
bart efter en koldstart. Bekræft, at venti-
latoren kører, ved at tjekke ventilatorly-
den og luftstrømmen. Stil kontakten til
temperaturstyring på "LO", og drej
"A/C"-knappen til og fra, hvis det er
vanskeligt at tjekke dette. Tænd og sluk
herefter gentagne gange for airconditi-
onsystemet. (Ved frosttemperaturer går
ventilatoren muligvis ikke i gang).
7 Hvis ventilatoren ikke kører:
Stands straks hybridsystemet,
og kontakt en autoriseret
Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Hvis ventilatoren kører:
Få bilen efterset hos den nær-
meste autoriserede Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
8 Kontrollér, om "Motoren er over-
ophedet. Stop et sikkert sted. Se
instruktionsbogen" vises på mul-
ti-informationsdisplayet.
A
B
A
B
C
OM42E06DK.book Page 603 Thursday, February 18, 2021 5:07 PM

6048-2. Forholdsregler ved nødsituationer
Hvis meddelelsen ikke slukkes:
Stands hybridsystemet, og kon-
takt en autoriseret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Hvis meddelelsen ikke vises:
Få bilen efterset hos den nær-
meste autorisere de Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
nHvis "Hybridsystemet er over-
ophedet. Nedsat effekt" vises
på multi-informationsdisplayet
1 Stands bilen et sikkert sted.
2 Stop hybridsystemet, og løft for-
sigtigt motorhjelmen.
3 Kontrollér slanger og køler for
lækage, når hybridsystemet er
kølet af.
Køler
Køleventilator
Ved tab af større mængder kølervæske
skal du straks kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
4 Væskestanden er i orden, hvis
den ligger mellem stregerne "FULL" og "LOW" på beholde-
ren.
Beholder
"FULL"-streg
"LOW"-streg
5 Fyld om nødvendigt kølervæ-
ske på.
I en nødsituation kan du bruge vand,
hvis du ikke har kølervæske til elstyre-
enheden til rådighed.
Hvis der er påfyldt vand i en nødsituati-
on, skal bilen efterses hos en autorise-
ret Toyota-forhandler /-reparatør eller
andre kvalificerede fagfolk så hurtigt
som muligt.
6 Når hybridsystemet er stoppet,
og der er ventet i mindst 5
minutter, kan du starte hybridsy-
stemet igen og tjekke multi-
informationsdisplayet.
Hvis meddelelsen ikke slukkes:
Stands hybridsystemet, og kon-
A
B
A
B
C
OM42E06DK.book Page 604 Thursday, February 18, 2021 5:07 PM

605
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
takt en autorise
ret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Hvis meddelelsen ikke vises: Hybridsy-
stemets temperatur er faldet, og bilen
kan køres normalt.
Hvis meddelelsen vises igen og ofte,
skal du kontakte en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
ADVARSEL
nVed inspektion under bilens
motorhjelm
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre alvorli-
ge kvæstelser, fx forbrændinger.
lHvis der kommer damp ud ved
motorhjelmen, må du ikke åbne
motorhjelmen, før dampmængden
er aftaget. Motorrummet kan være
meget varmt.
lKontrollér, at indikatoren "READY"
er slukket, når hybridsystemet er
deaktiveret.
Når hybridsystemet er i gang, kan
benzinmotoren starte automatisk
eller køleblæseren pludselig gå i
gang, selvom benzinmotoren stop-
per. Rør ikke ved og kom ikke for
tæt på roterende dele som f.eks.
blæsere, hvor fingre eller tøj (især
et slips, et sjal eller et halstørklæde)
kan blive fanget og medføre alvorli-
ge kvæstelser.
lUndlad at løsne dækslet på køler-
væskebeholderen, når hybridsyste-
met og køleren er varme.
Risiko for, at da mp eller kølervæ-
ske med høj temperatur sprøjter ud.
BEMÆRK
nSådan hældes der kølervæske på
motoren/elstyreenheden
Vent til hybridsystemet er kølet til-
strækkeligt af, og fyld langsomt køler-
væske på. Hvis kølervæsken hældes
for hurtigt på et varmt hybridsystem,
kan det tage skade.
nSådan undgår du skader på køle-
systemet
Følg nedenstående sikkerhedsforan-
staltninger:
lUndgå at forurene kølervæsken
med fremmedlegemer (sand, støv
osv.).
lBrug ikke kølervæskeadditiver.
OM42E06DK.book Page 605 Thursday, February 18, 2021 5:07 PM

6068-2. Forholdsregler ved nødsituationer
1Stop hybridsystemet. Træk par-
keringsbremsen, og sæt gear-
vælgeren på P.
2 Fjern mudder, sne eller sand
omkring det hjul, der snurrer
rundt.
3 Anbring træ, sten eller andet
materiale, der kan øge friktionen
under dækkene.
4 Genstart hybridsystemet.
5 Sæt gearvælgeren på D eller R,
og slæk parkeringsbremsen.
Træd derefter fors igtigt på spee-
derpedalen.
nHvis det er svært at få bilen fri
Tryk på for at slå TRC fra.
(S. 433)
Hvis bilen kører fast
Gør som følger ved hjulspin i
mudder, sand eller sne:
Bjergningsprocedure
ADVARSEL
nNår du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og
tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er
frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan
evt. pludselig sætte i ryk, når den går
fri. Vær meget forsigtig.
nNår du betjener gearvælgeren
Undgå at flytte gearvælgeren, mens
der trædes på speederen.
Dette kan medføre en uventet hurtig
acceleration af bilen, hvilket kan forår-
sage en ulykke med død eller alvorli-
ge kvæstelser til følge.
BEMÆRK
nSådan undgås beskadigelse af
transmissionen og andre kompo-
nenter
lUndgå hjulspin og træd ikke mere
på speederpedalen end højst nød-
vendigt.
lHvis bilen stadig sidder fast, efter at
du har foretaget disse procedurer,
kan det være nødvendigt at slæbe
bilen fri.
OM42E06DK.book Page 606 Thursday, February 18, 2021 5:07 PM
