2021 TOYOTA RAV4 PHEV Brugsanvisning (in Danish)

9
607
9

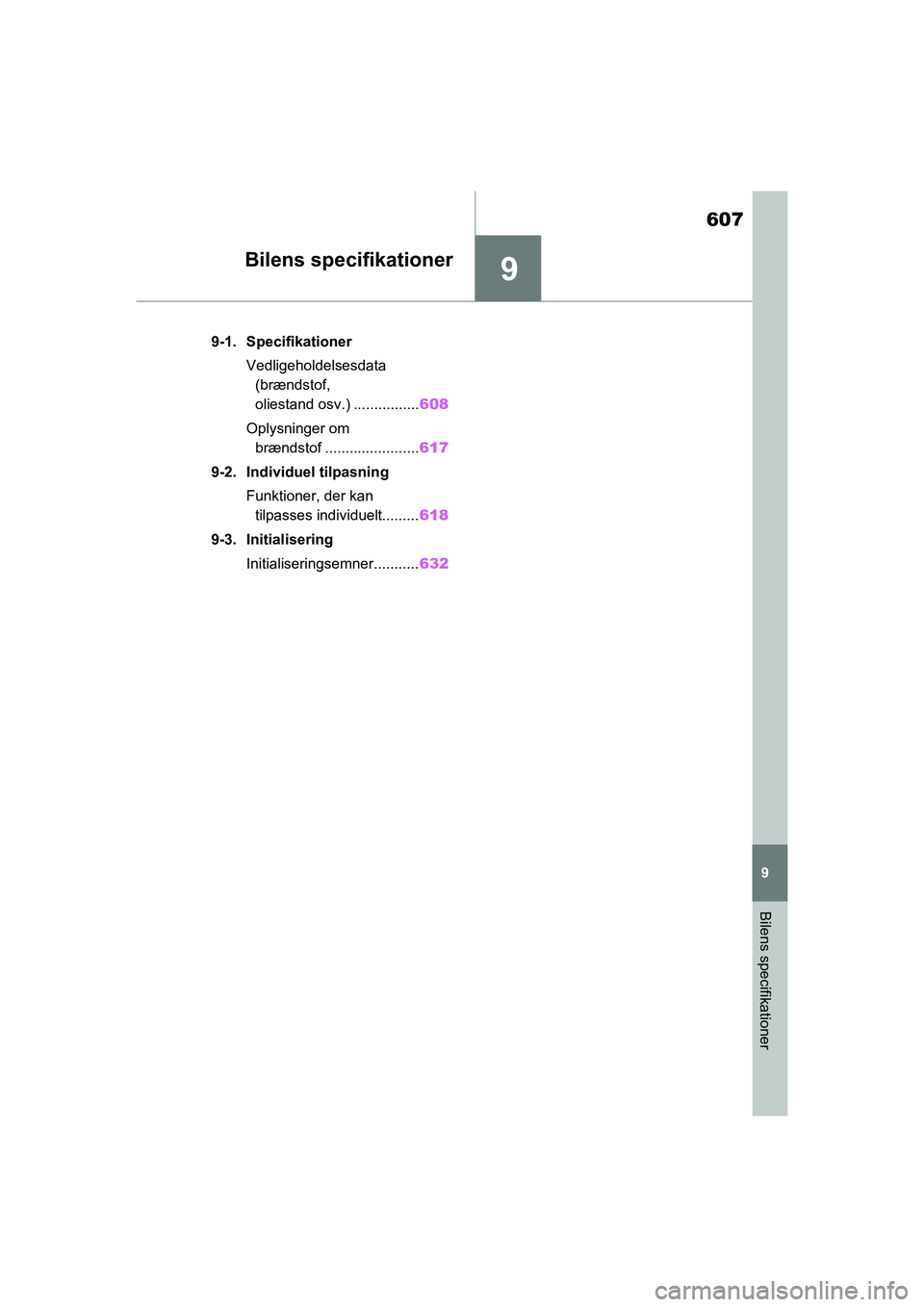

Bilens specifikationer
Bilens specifikationer
9-1. SpecifikationerVedligeholdelsesdata (brændstof,
oliestand osv.) ................ 608
Oplysninger om brændstof ....................... 617
9-2. Individuel tilpasning
Funktioner, der kan tilpasses individuelt......... 618
9-3. Initialisering
Initialiseringsemner........... 632
OM42E06DK.book Page 607 Thursday, February 18, 2021 5:07 PM

6089-1. Specifikationer
9-1.Specifikationer
*: Ubelastet bil

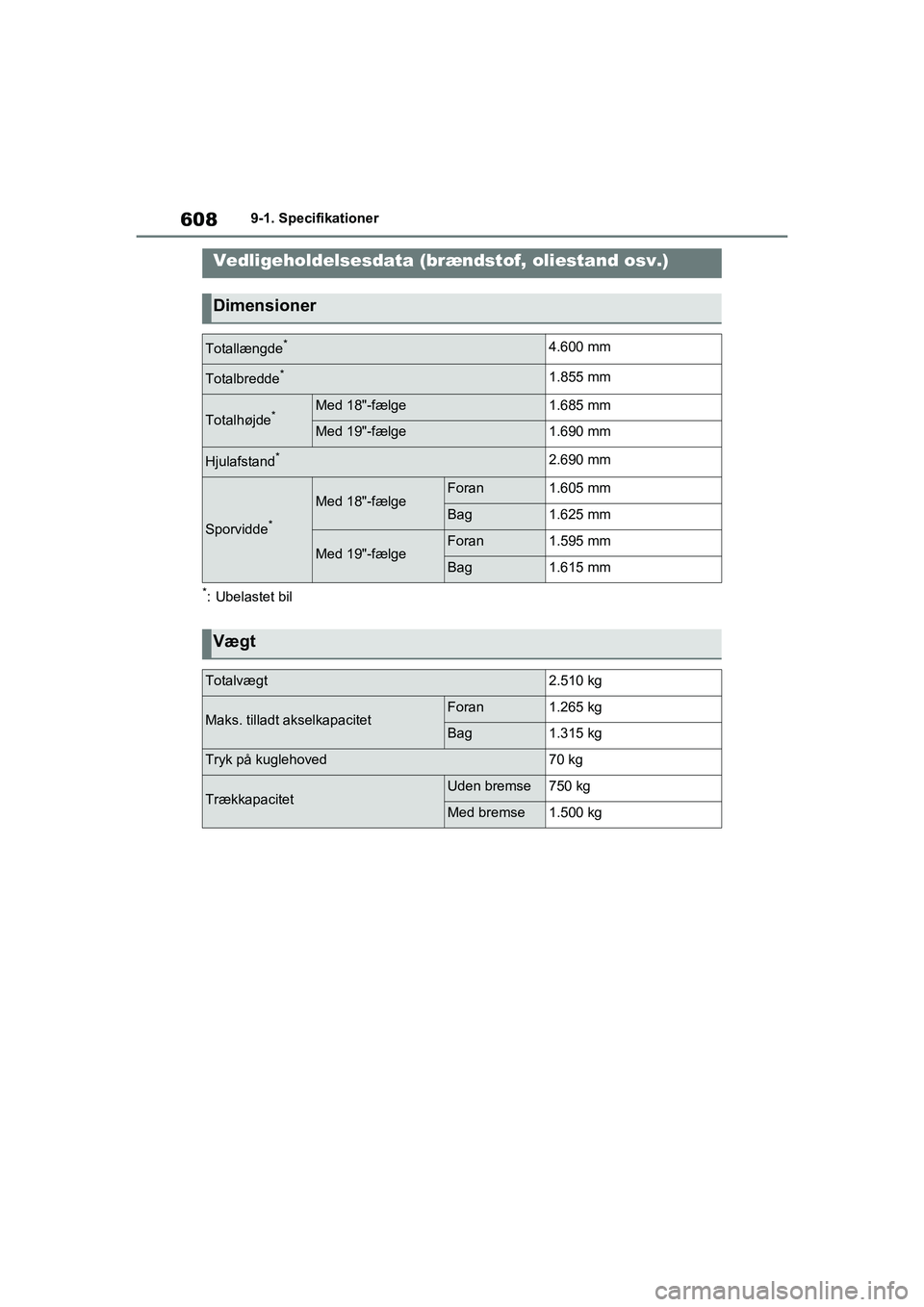

Vedligeholdelsesdata (brændstof, oliestand osv.)
Dimensioner
Totallængde*4.600 mm
Totalbredde*1.855 mm
Totalhøjde*Med 18"-fælge1.685 mm
Med 19"-fælge1.690 mm
Hjulafstand*2.690 mm
Sporvidde*
Med 18"-fælgeForan1.605 mm
Bag1.625 mm
Med 19"-fælgeForan1.595 mm
Bag1.615 mm
Vægt
Totalvægt2.510 kg
Maks. tilladt akselkapacitetForan1.265 kg
Bag1.315 kg
Tryk på kuglehoved70 kg
TrækkapacitetUden bremse750 kg
Med bremse1.500 kg
OM42E06DK.book Page 608 Thursday, February 18, 2021 5:07 PM

609
9
9-1. Specifikationer
Bilens specifikationer

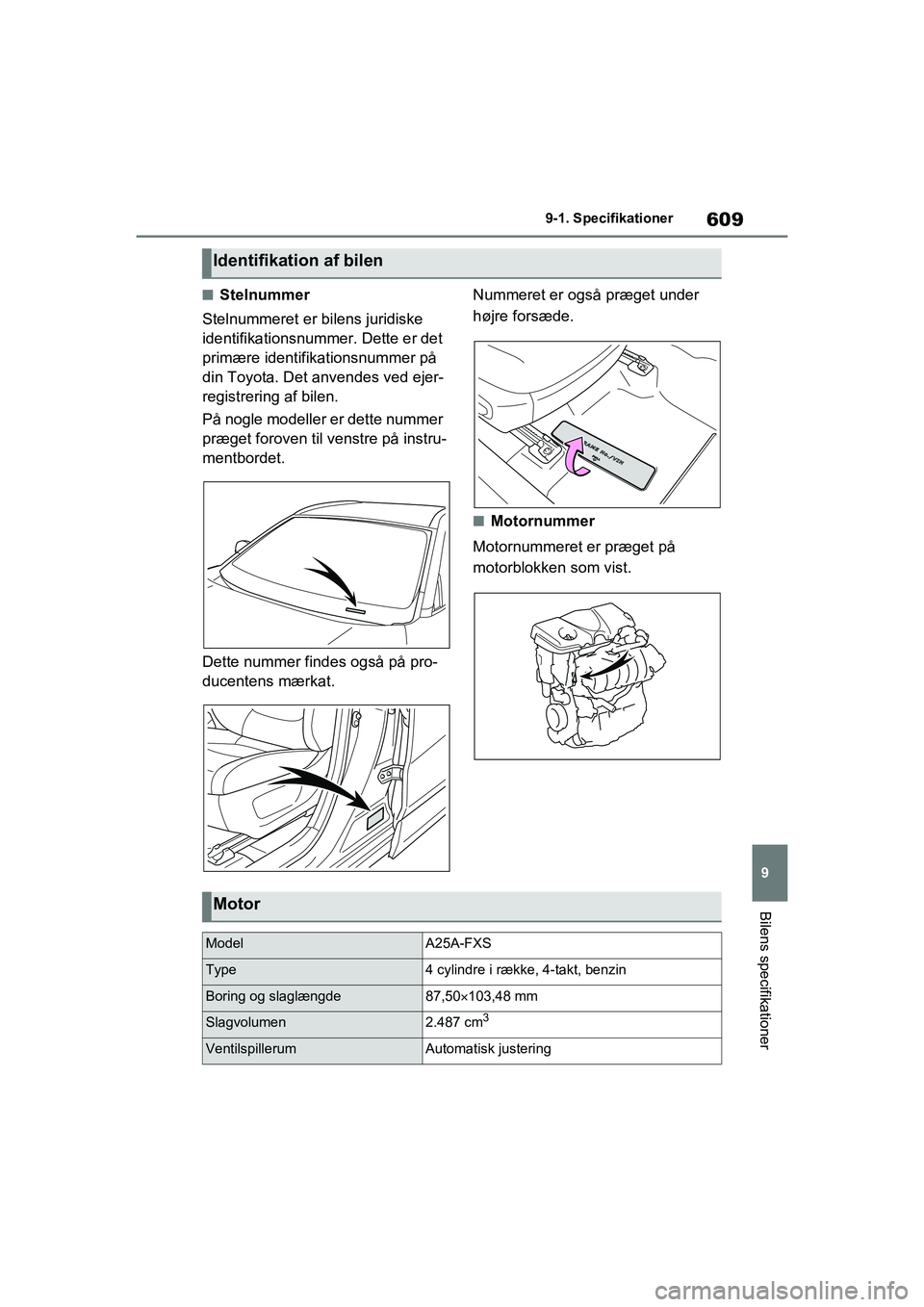

nStelnummer
Stelnummeret er bilens juridiske
identifikationsnummer. Dette er det
primære identifikationsnummer på
din Toyota. Det anvendes ved ejer-
registrering af bilen.
På nogle modeller er dette nummer
præget foroven til venstre på instru-
mentbordet.
Dette nummer findes også på pro-
ducentens mærkat. Nummeret er også præget under
højre forsæde.
nMotornummer
Motornummeret er præget på
motorblokken som vist.
Identifikation af bilen
Motor
ModelA25A-FXS
Type4 cylindre i række, 4-takt, benzin
Boring og slaglængde87,50 103,48 mm
Slagvolumen2.487 cm3
VentilspillerumAutomatisk justering
OM42E06DK.book Page 609 Thursday, February 18, 2021 5:07 PM

6109-1. Specifikationer
Foran
Bag

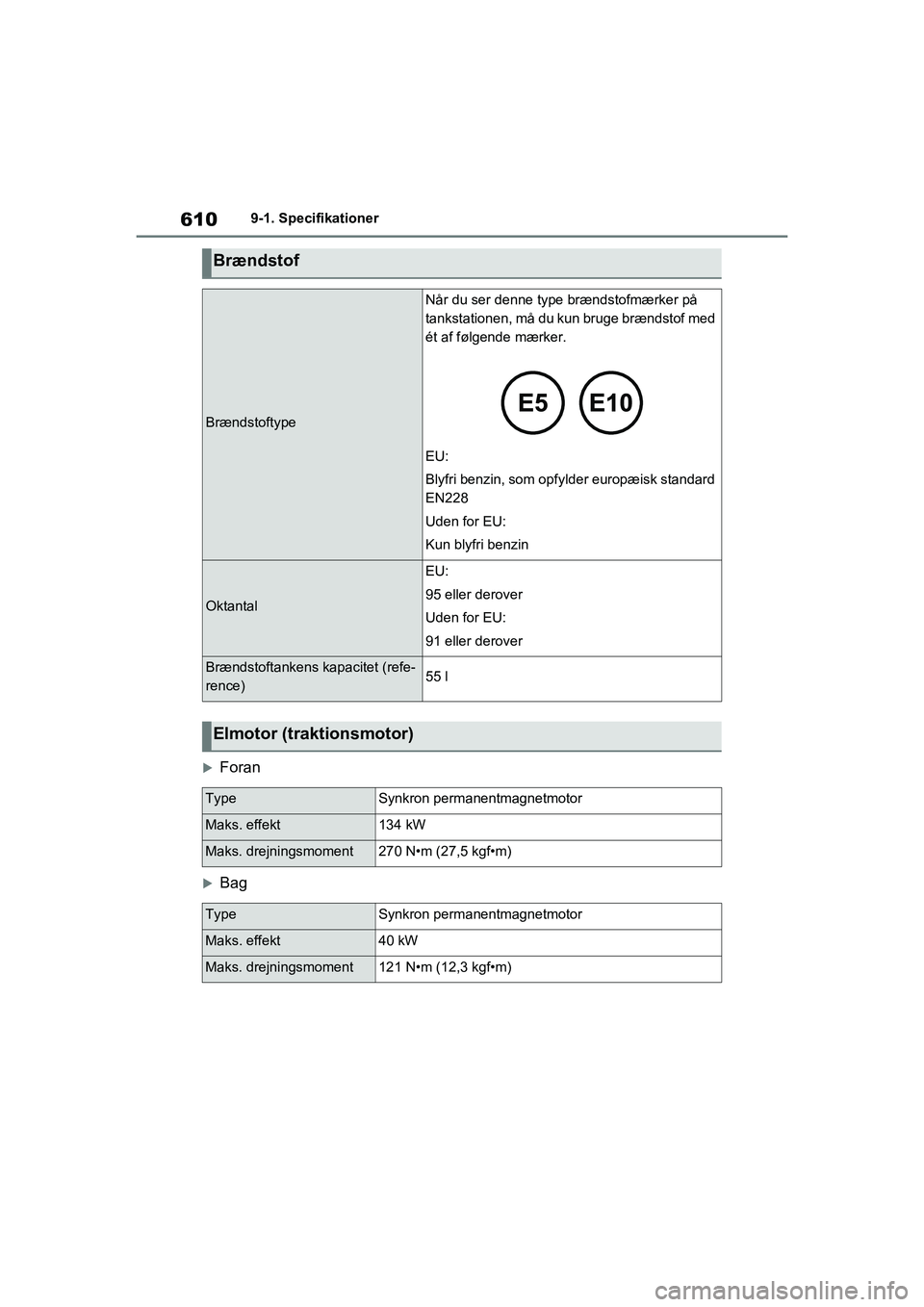

Brændstof
Brændstoftype
Når du ser denne type brændstofmærker på
tankstationen, må du kun bruge brændstof med
ét af følgende mærker.
EU:
Blyfri benzin, som opfylder europæisk standard
EN228
Uden for EU:
Kun blyfri benzin
Oktantal
EU:
95 eller derover
Uden for EU:
91 eller derover
Brændstoftankens kapacitet (refe-
rence)55 l
Elmotor (traktionsmotor)
TypeSynkron permanentmagnetmotor
Maks. effekt134 kW
Maks. drejningsmoment270 N•m (27,5 kgf•m)
TypeSynkron permanentmagnetmotor
Maks. effekt40 kW
Maks. drejningsmoment121 N•m (12,3 kgf•m)
OM42E06DK.book Page 610 Thursday, February 18, 2021 5:07 PM

611
9
9-1. Specifikationer
Bilens specifikationer
nOliekapacitet (Aftapning og
påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mæng de, der benyttes ved skift af motorolie.
Varm motoren op, og slå hybridsystemet fr a, vent mere end 5 minutter, og kon-
trollér oliestanden med målepinden.
nValg af motorolie
Din Toyota bruger "Toyota Genuine
Motor Oil". Toyota anbefaler, at der
anvendes godkendt "Toyota Genui-
ne Motor Oil". Du kan dog også
anvende anden motorolie af tilsva-
rende høj kvalitet.
Olieklasse:
0W-16:
API klasse SN "Resource-Conser-
ving" eller SN PLUS "Resource-
Conserving" multigrade-motorolie
0W-20 og 5W-30:
API-klassificering SL "Energy-Con-
serving", SM "Energy-Conserving",
SN "Resource-Conserving", SN
PLUS "Resource-Conserving" eller
ILSAC multigrade-motorolie
Anbefalet viskositet (SAE): SAE 0W-16 er påfyldt på fabrikken
og er det bedste valg til din Toyota,
da det giver god brændstoføkonomi
og pålidelig star
t i koldt vejr.
Hvis SAE 0W-16-olie ikke er til rådig-
hed, kan SAE 0W-20-olie anvendes.
Dog skal olien udskiftes med SAE
0W-16 ved næste olieskift.
Foretrukket
Forventet temperaturområde før
næste olieskift
Hybridbatteri (traktionsbatteri)
TypeLithium-ion-batteri
Spænding3,7 V/celle
Kapacitet51 Ah
Antal96 celler
Nominel spænding355,2V
Smøresystem
Med filter4,5 l
Uden filter4,2 l
A
B
OM42E06DK.book Page 611 Thursday, February 18, 2021 5:07 PM

6129-1. Specifikationer
Oliens viskositet (0W-16 forklares
her som et eksempel):
• 0W i 0W-16 angiver de egenska-ber i olien, der muliggør kold-
start. Olier med en lav talværdi
foran W'et gør det lettere at star-
te motoren i koldt vejr.
• 16 i 0W-16 angiver oliens visko- sitetskarakter, når olien er varm.
En olie med højere viskositet (en
højere værdi) kan være mere
velegnet, hvis bilen køres med
høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på olie-
dunken:
Nogle oliebeholdere er forsynet
med det ene eller begge API-regi-
strerede mærker, så du lettere kan
finde den olie, du bør bruge. API-servicesymbol
Øverste del: "API SERVICE SN" henvi-
ser til oliekvaliteten iht. American Petro-
leum Institute (API).
Midterdel: "SAE 0W-16" henviser til
SAE-viskositetsklassen.
Nederste del: "Resource-Conserving"
betyder, at olien har brændstofbespa-
rende og miljøvenlige egenskaber.
ILSAC-certificeringsmærke
ILSAC-certificeringsm
ærket (Internatio-
nal Lubricant Specification Advisory
Committee) findes på forsiden af behol-
deren.
*: Kølervæskekapaciteten er den anbefalede mængde. Kontakt en autoriseret Toyota-forhandler/ -reparatør eller andre kvalificerede fag-
folk for skift af olie.
A
B
Kølesystem
Kapacitet*Benzinmotor7,4 l
Elstyreenhed2,0 l
Kølervæsketype
Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-baseret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syretek-
nologi
Brug ikke kun almindeligt vand fra hanen.
OM42E06DK.book Page 612 Thursday, February 18, 2021 5:07 PM

613
9
9-1. Specifikationer
Bilens specifikationer
*: Oliekapaciteten er den anbefalede mængde.
Kontakt en autoriseret Toyota-forhandler/ -reparatør eller andre kvalificerede fag-
folk for skift af olie.

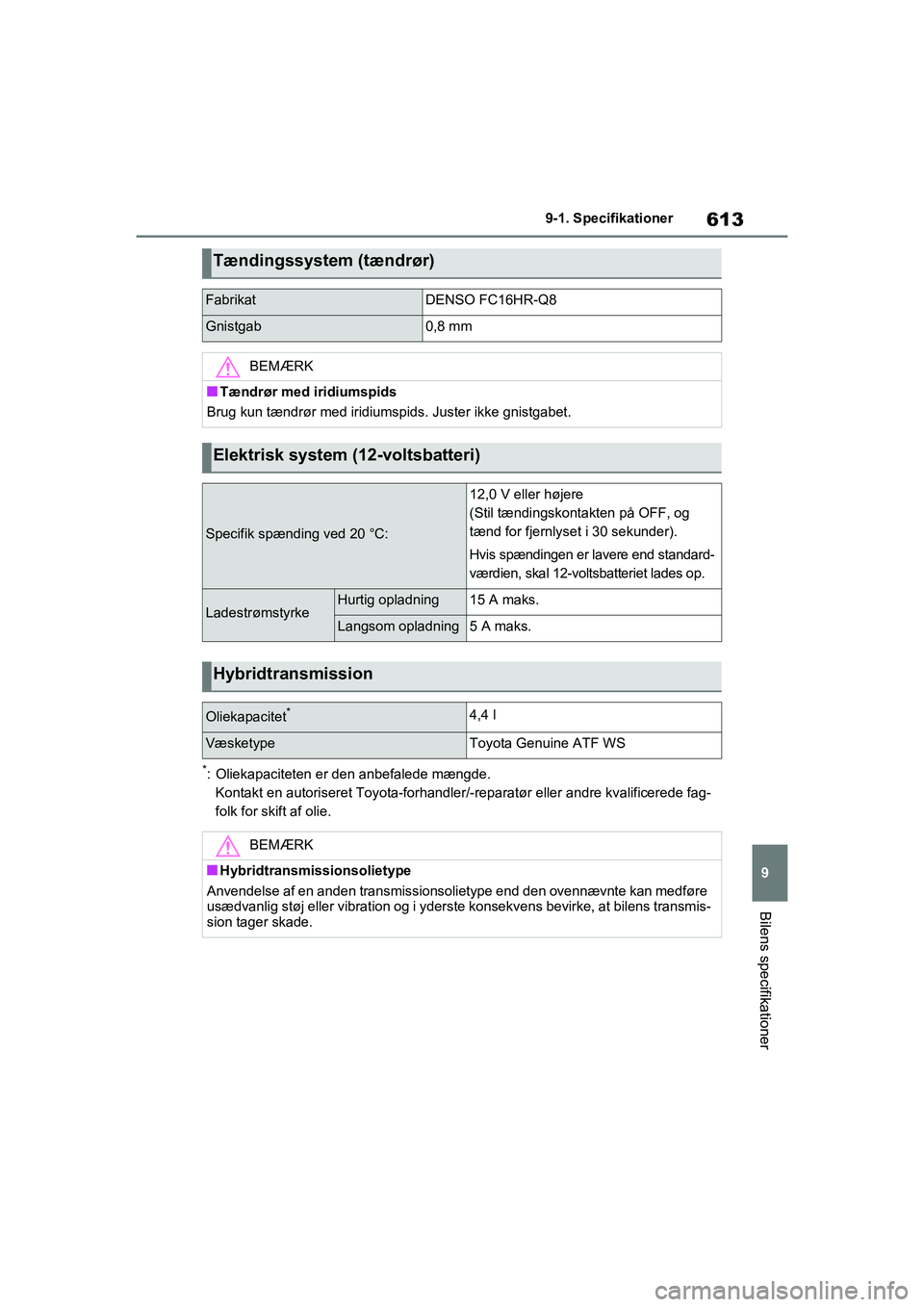

Tændingssystem (tændrør)
FabrikatDENSO FC16HR-Q8
Gnistgab0,8 mm
BEMÆRK
nTændrør med iridiumspids
Brug kun tændrør med iridiums pids. Juster ikke gnistgabet.
Elektrisk system (12-voltsbatteri)
Specifik spænding ved 20 °C:
12,0 V eller højere
(Stil tændingskontakten på OFF, og
tænd for fjernlyset i 30 sekunder).
Hvis spændingen er lavere end standard-
værdien, skal 12-voltsbatteriet lades op.
LadestrømstyrkeHurtig opladning15 A maks.
Langsom opladning5 A maks.
Hybridtransmission
Oliekapacitet*4,4 l
VæsketypeToyota Genuine ATF WS
BEMÆRK
nHybridtransmissionsolietype
Anvendelse af en anden transmissionsolietype end den ovennævnte kan medføre
usædvanlig støj eller vibration og i yderste konsekvens bevirke, at bilens transmis-
sion tager skade.
OM42E06DK.book Page 613 Thursday, February 18, 2021 5:07 PM

6149-1. Specifikationer
*: Oliekapaciteten er den anbefalede mængde.Kontakt en autoriseret Toyota-forhandler/ -reparatør eller andre kvalificerede fag-
folk for skift af olie.
*: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (30,5kgf), mens
hybridsystemet er i gang.
Bagdifferentiale (elmotor bag)
Oliekapacitet*1,7 l
VæsketypeToyota Genuine ATF WS
BEMÆRK
nOlietype til bagdifferentiale
Anvendelse af en anden olietype til bagdifferentialet end den ovennævnte kan
medføre usædvanlig støj eller vibration og i yderste konsekvens bevirke, at bilens
transmission tager skade.
Bremser
Pedalspillerum*
Venstrestyrede
bilerMin. 128 mm
Højrestyrede
biler95 mm min.
Pedalfrigang1,0 - 6,0 mm
VæsketypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
OM42E06DK.book Page 614 Thursday, February 18, 2021 5:07 PM
