2021 TOYOTA PROACE CITY VERSO EV Návod na použitie (in Slovakian)

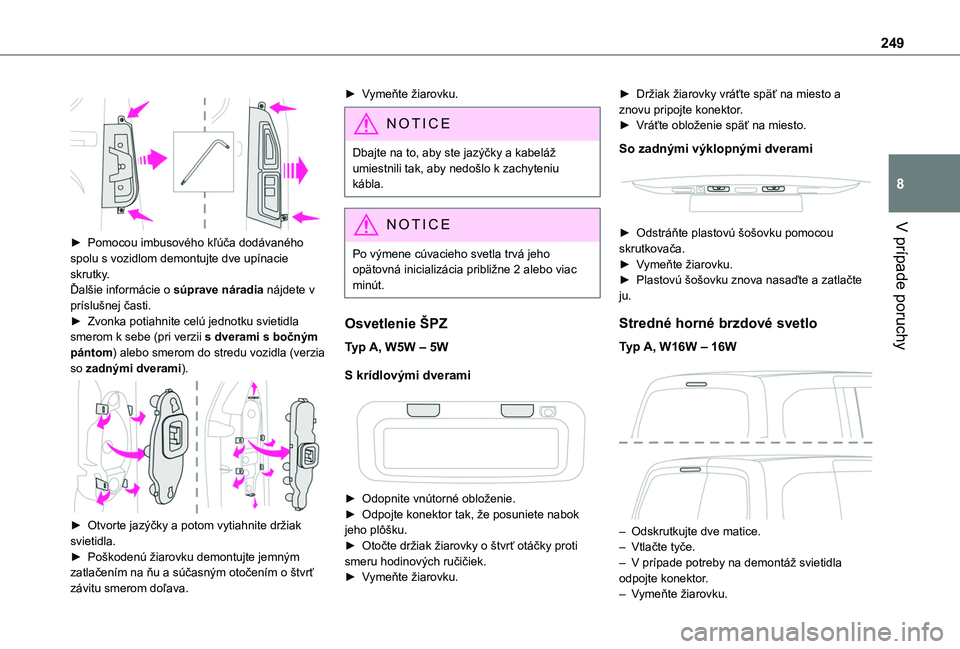

249
V prípade poruchy
8


► Pomocou imbusového kľúča dodávaného
spolu s vozidlom demontujte dve upínacie skrutky.Ďalšie informácie o súprave náradia nájdete v príslušnej časti.► Zvonka potiahnite celú jednotku svietidla smerom k sebe (pri verzii s dverami s bočným pántom) alebo smerom do stredu vozidla (verzia so zadnými dverami).

► Otvorte jazýčky a potom vytiahnite držiak svietidla.
► Poškodenú žiarovku demontujte jemným zatlačením na ňu a súčasným otočením o štvrť závitu smerom doľava.
► Vymeňte žiarovku.
NOTIC E
Dbajte na to, aby ste jazýčky a kabeláž umiestnili tak, aby nedošlo k zachyteniu kábla.
NOTIC E
Po výmene cúvacieho svetla trvá jeho opätovná inicializácia približne 2 alebo viac minút.
Osvetlenie ŠPZ
Typ A, W5W – 5W
S krídlovými dverami


► Odopnite vnútorné obloženie.► Odpojte konektor tak, že posuniete nabok jeho plôšku.► Otočte držiak žiarovky o štvrť otáčky proti smeru hodinových ručičiek.► Vymeňte žiarovku.
► Držiak žiarovky vráťte späť na miesto a znovu pripojte konektor.► Vráťte obloženie späť na miesto.
So zadnými výklopnými dverami


► Odstráňte plastovú šošovku pomocou skrutkovača.► Vymeňte žiarovku.► Plastovú šošovku znova nasaďte a zatlačte ju.
Stredné horné brzdové svetlo
Typ A, W16W – 16W

– Odskrutkujte dve matice.– Vtlačte tyče.– V prípade potreby na demontáž svietidla odpojte konektor.– Vymeňte žiarovku.

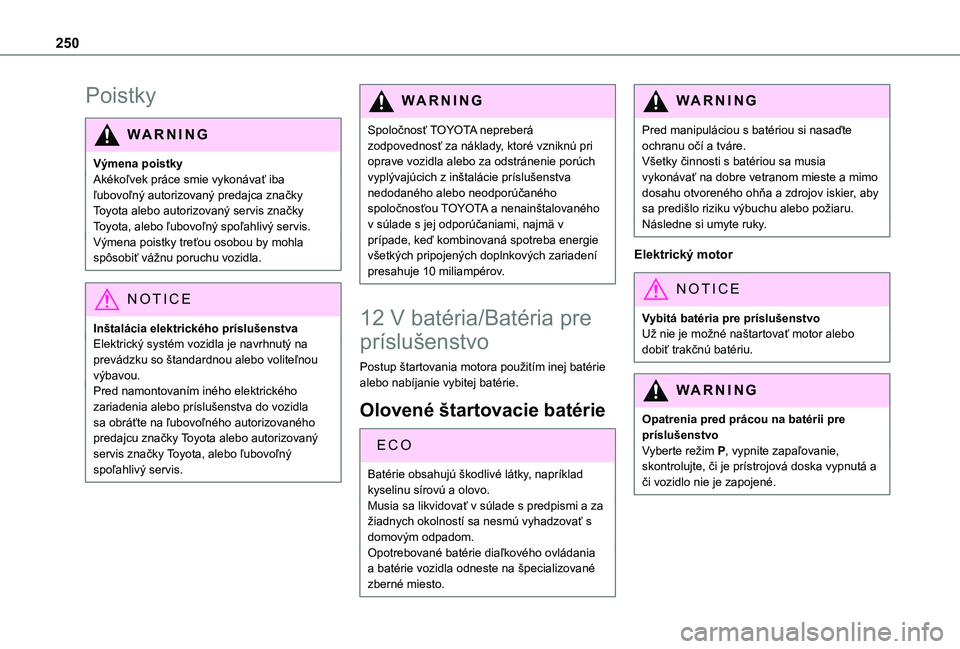

250
Poistky
WARNI NG
Výmena poistkyAkékoľvek práce smie vykonávať iba ľubovoľný autorizovaný predajca značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.Výmena poistky treťou osobou by mohla
spôsobiť vážnu poruchu vozidla.
NOTIC E
Inštalácia elektrického príslušenstvaElektrický systém vozidla je navrhnutý na prevádzku so štandardnou alebo voliteľnou výbavou.Pred namontovaním iného elektrického zariadenia alebo príslušenstva do vozidla sa obráťte na ľubovoľného autorizovaného predajcu značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.
WARNI NG
Spoločnosť TOYOTA nepreberá zodpovednosť za náklady, ktoré vzniknú pri oprave vozidla alebo za odstránenie porúch vyplývajúcich z inštalácie príslušenstva nedodaného alebo neodporúčaného spoločnosťou TOYOTA a nenainštalovaného v súlade s jej odporúčaniami, najmä v prípade, keď kombinovaná spotreba energie všetkých pripojených doplnkových zariadení presahuje 10 miliampérov.
12 V batéria/Batéria pre
príslušenstvo
Postup štartovania motora použitím inej batérie alebo nabíjanie vybitej batérie.
Olovené štartovacie batérie
ECO
Batérie obsahujú škodlivé látky, napríklad kyselinu sírovú a olovo.Musia sa likvidovať v súlade s predpismi a za žiadnych okolností sa nesmú vyhadzovať s domovým odpadom.Opotrebované batérie diaľkového ovládania a batérie vozidla odneste na špecializované zberné miesto.
WARNI NG
Pred manipuláciou s batériou si nasaďte ochranu očí a tváre.Všetky činnosti s batériou sa musia vykonávať na dobre vetranom mieste a mimo dosahu otvoreného ohňa a zdrojov iskier, aby sa predišlo riziku výbuchu alebo požiaru.Následne si umyte ruky.
Elektrický motor
NOTIC E
Vybitá batéria pre príslušenstvoUž nie je možné naštartovať motor alebo dobiť trakčnú batériu.
WARNI NG
Opatrenia pred prácou na batérii pre príslušenstvoVyberte režim P, vypnite zapaľovanie, skontrolujte, či je prístrojová doska vypnutá a či vozidlo nie je zapojené.

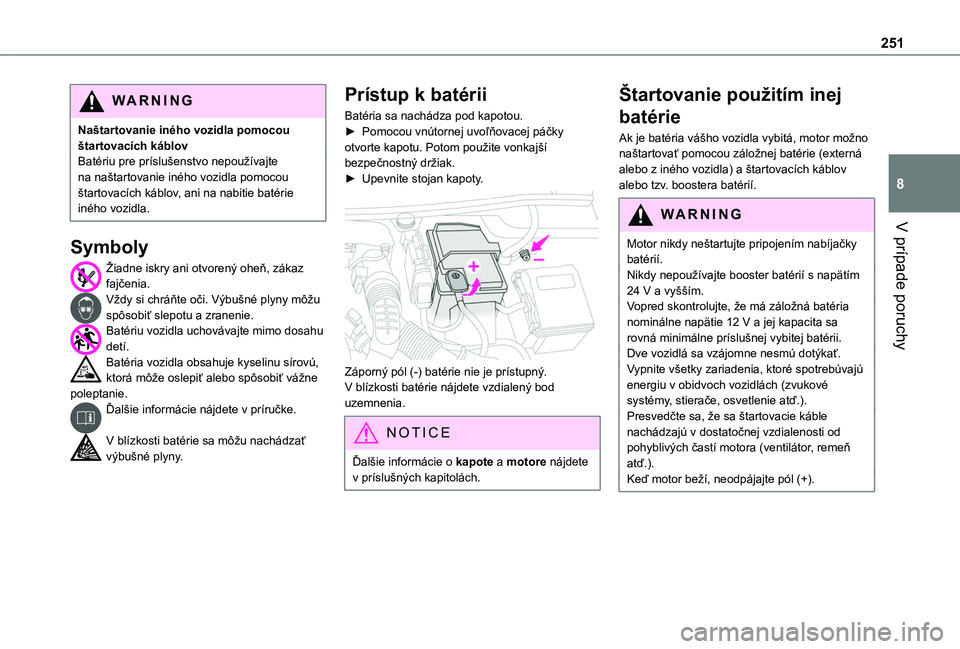

251
V prípade poruchy
8
WARNI NG
Naštartovanie iného vozidla pomocou štartovacích káblovBatériu pre príslušenstvo nepoužívajte na naštartovanie iného vozidla pomocou štartovacích káblov, ani na nabitie batérie iného vozidla.
Symboly
Žiadne iskry ani otvorený oheň, zákaz fajčenia. Vždy si chráňte oči. Výbušné plyny môžu spôsobiť slepotu a zranenie.Batériu vozidla uchovávajte mimo dosahu detí.Batéria vozidla obsahuje kyselinu sírovú, ktorá môže oslepiť alebo spôsobiť vážne poleptanie.Ďalšie informácie nájdete v príručke.
V blízkosti batérie sa môžu nachádzať
výbušné plyny.
Prístup k batérii
Batéria sa nachádza pod kapotou.► Pomocou vnútornej uvoľňovacej páčky otvorte kapotu. Potom použite vonkajší bezpečnostný držiak.► Upevnite stojan kapoty.

Záporný pól (-) batérie nie je prístupný.V blízkosti batérie nájdete vzdialený bod uzemnenia.
NOTIC E
Ďalšie informácie o kapote a motore nájdete v príslušných kapitolách.
Štartovanie použitím inej
batérie
Ak je batéria vášho vozidla vybitá, motor možno naštartovať pomocou záložnej batérie (externá alebo z iného vozidla) a štartovacích káblov alebo tzv. boostera batérií.
WARNI NG
Motor nikdy neštartujte pripojením nabíjačky batérií.Nikdy nepoužívajte booster batérií s napätím 24 V a vyšším.Vopred skontrolujte, že má záložná batéria nominálne napätie 12 V a jej kapacita sa rovná minimálne príslušnej vybitej batérii.Dve vozidlá sa vzájomne nesmú dotýkať.Vypnite všetky zariadenia, ktoré spotrebúvajú energiu v obidvoch vozidlách (zvukové systémy, stierače, osvetlenie atď.).Presvedčte sa, že sa štartovacie káble nachádzajú v dostatočnej vzdialenosti od pohyblivých častí motora (ventilátor, remeň atď.).Keď motor beží, neodpájajte pól (+).

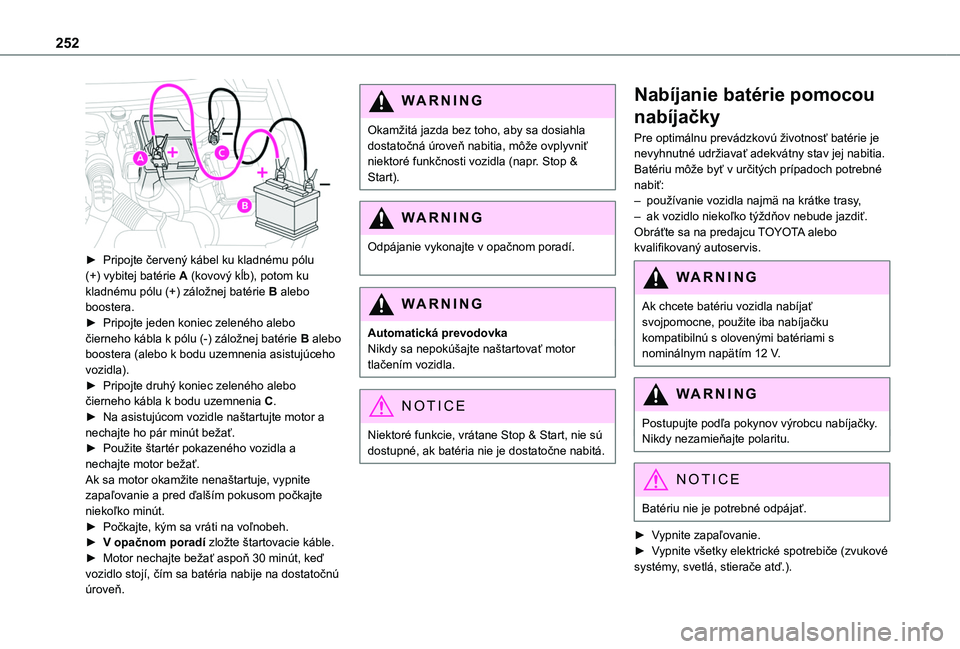

252

► Pripojte červený kábel ku kladnému pólu (+) vybitej batérie A (kovový kĺb), potom ku kladnému pólu (+) záložnej batérie B alebo boostera.► Pripojte jeden koniec zeleného alebo čierneho kábla k pólu (-) záložnej batérie B alebo boostera (alebo k bodu uzemnenia asistujúceho vozidla).► Pripojte druhý koniec zeleného alebo čierneho kábla k bodu uzemnenia C.► Na asistujúcom vozidle naštartujte motor a nechajte ho pár minút bežať.► Použite štartér pokazeného vozidla a nechajte motor bežať.Ak sa motor okamžite nenaštartuje, vypnite zapaľovanie a pred ďalším pokusom počkajte niekoľko minút.► Počkajte, kým sa vráti na voľnobeh.► V opačnom poradí zložte štartovacie káble.► Motor nechajte bežať aspoň 30 minút, keď vozidlo stojí, čím sa batéria nabije na dostatočnú úroveň.
WARNI NG
Okamžitá jazda bez toho, aby sa dosiahla dostatočná úroveň nabitia, môže ovplyvniť niektoré funkčnosti vozidla (napr. Stop & Start).
WARNI NG
Odpájanie vykonajte v opačnom poradí.
WARNI NG
Automatická prevodovkaNikdy sa nepokúšajte naštartovať motor tlačením vozidla.
NOTIC E
Niektoré funkcie, vrátane Stop & Start, nie sú dostupné, ak batéria nie je dostatočne nabitá.
Nabíjanie batérie pomocou
nabíjačky
Pre optimálnu prevádzkovú životnosť batérie je nevyhnutné udržiavať adekvátny stav jej nabitia.Batériu môže byť v určitých prípadoch potrebné nabiť:– používanie vozidla najmä na krátke trasy,– ak vozidlo niekoľko týždňov nebude jazdiť.Obráťte sa na predajcu TOYOTA alebo kvalifikovaný autoservis.
WARNI NG
Ak chcete batériu vozidla nabíjať svojpomocne, použite iba nabíjačku kompatibilnú s olovenými batériami s nominálnym napätím 12 V.
WARNI NG
Postupujte podľa pokynov výrobcu nabíjačky.Nikdy nezamieňajte polaritu.
NOTIC E
Batériu nie je potrebné odpájať.
► Vypnite zapaľovanie.► Vypnite všetky elektrické spotrebiče (zvukové systémy, svetlá, stierače atď.).

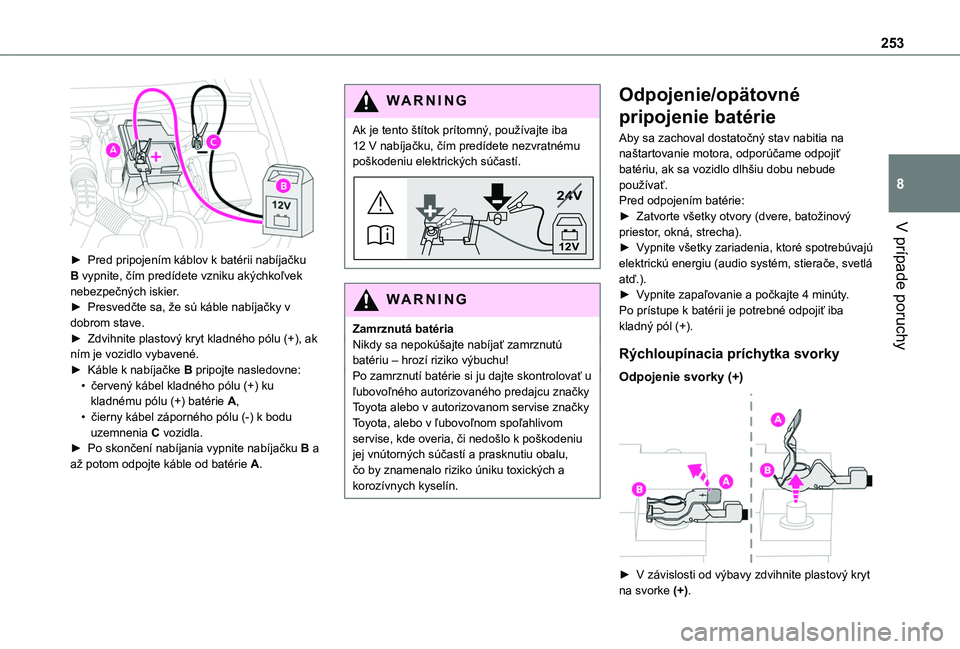

253
V prípade poruchy
8

► Pred pripojením káblov k batérii nabíjačku B vypnite, čím predídete vzniku akýchkoľvek nebezpečných iskier.► Presvedčte sa, že sú káble nabíjačky v dobrom stave.► Zdvihnite plastový kryt kladného pólu (+), ak ním je vozidlo vybavené.► Káble k nabíjačke B pripojte nasledovne:• červený kábel kladného pólu (+) ku kladnému pólu (+) batérie A,• čierny kábel záporného pólu (-) k bodu uzemnenia C vozidla.► Po skončení nabíjania vypnite nabíjačku B a až potom odpojte káble od batérie A.
WARNI NG
Ak je tento štítok prítomný, používajte iba 12 V nabíjačku, čím predídete nezvratnému poškodeniu elektrických súčastí.
24V
12V
WARNI NG
Zamrznutá batériaNikdy sa nepokúšajte nabíjať zamrznutú batériu – hrozí riziko výbuchu!Po zamrznutí batérie si ju dajte skontrolovať u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky Toyota, alebo v ľubovoľnom spoľahlivom servise, kde overia, či nedošlo k poškodeniu jej vnútorných súčastí a prasknutiu obalu, čo by znamenalo riziko úniku toxických a korozívnych kyselín.
Odpojenie/opätovné
pripojenie batérie
Aby sa zachoval dostatočný stav nabitia na naštartovanie motora, odporúčame odpojiť batériu, ak sa vozidlo dlhšiu dobu nebude používať.Pred odpojením batérie:► Zatvorte všetky otvory (dvere, batožinový priestor, okná, strecha).► Vypnite všetky zariadenia, ktoré spotrebúvajú elektrickú energiu (audio systém, stierače, svetlá atď.).► Vypnite zapaľovanie a počkajte 4 minúty.Po prístupe k batérii je potrebné odpojiť iba kladný pól (+).
Rýchloupínacia príchytka svorky
Odpojenie svorky (+)

► V závislosti od výbavy zdvihnite plastový kryt na svorke (+).

254
► Úplne zdvihnite páčku A, aby sa uvoľnila príchytka B.► Zdvihnutím odoberte príchytku B.
Opätovné pripojenie svorky (+)

► Úplne zdvihnite páčku A.► Znova nasaďte otvorenú príchytku B na svorku (+).► Príchytku B potlačte úplne dolu.► Spustením páčky A zaistite príchytku B.► V závislosti od výbavy stlačte plastový kryt na svorke (+).
WARNI NG
Pri stlačení na páčku netlačte silou, pretože ak príchytka nie je správne umiestnená, zaistenie nebude možné. Začnite postup znova.
Po opätovnom pripojení
Po opätovnom pripojení batérie zapnite zapaľovanie a pred naštartovaním motora počkajte 1 minútu, aby sa umožnila inicializácia elektronických systémov.Ak však menšie problémy pretrvávajú aj po tomto postupe, obráťte sa na ľubovoľného autorizovaného predajcu značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.Podľa príslušnej časti znovu inicializujte určité zariadenia:– Kľúč diaľkového ovládania alebo elektronický kľúč (v závislosti od verzie).– Elektrické okná.– Dátum a čas.– Predvolené rozhlasové stanice.
NOTIC E
Systém Stop & Start nemusí po prvom naštartovaní motora počas jazdy fungovať.V tomto prípade bude systém znova dostupný
až po dlhšom období nehybnosti vozidla. Obdobie závisí od vonkajšej teploty a stavu nabitia batérie (maximálne 8 hodín).
Ťahanie
Postup pri ťahaní vášho vozidla alebo pri ťahaní iného vozidla pomocou ťažného oka.
NOTIC E
Všeobecné odporúčaniaDodržiavajte platné právne predpisy v krajine, v ktorej jazdíte.Presvedčte sa, že hmotnosť ťažného vozidla je väčšia než ťahaného vozidla.Vodič musí zostať za volantom ťahaného vozidla a musí mať platný vodičský preukaz.Pri ťahaní vozidla, ktoré má všetky štyri kolesá na zemi, musíte vždy použiť ťažnú tyč. Použitie lán a remeňov je zakázané.Ťažné vozidlo sa musí rozbiehať jemne.Ak ťahané vozidlo nemá naštartovaný motor, nefungujú mu posilňovače bŕzd či riadenia.
WARNI NG
V týchto prípadoch je potrebné zavolať odbornú asistenčnú službu:– Porucha na diaľnici alebo rýchlostnej ceste.– Nie je možné prevodovku prepnúť do neutrálu, nemožno odomknúť volant či uvoľniť parkovaciu brzdu.– nie je možné ťahať vozidlo s automatickou prevodovkou a spusteným motorom:– ťahanie len s dvomi kolesami na zemi,– vozidlo s pohonom štyroch kolies,– nie je k dispozícii schválená ťažná tyč.

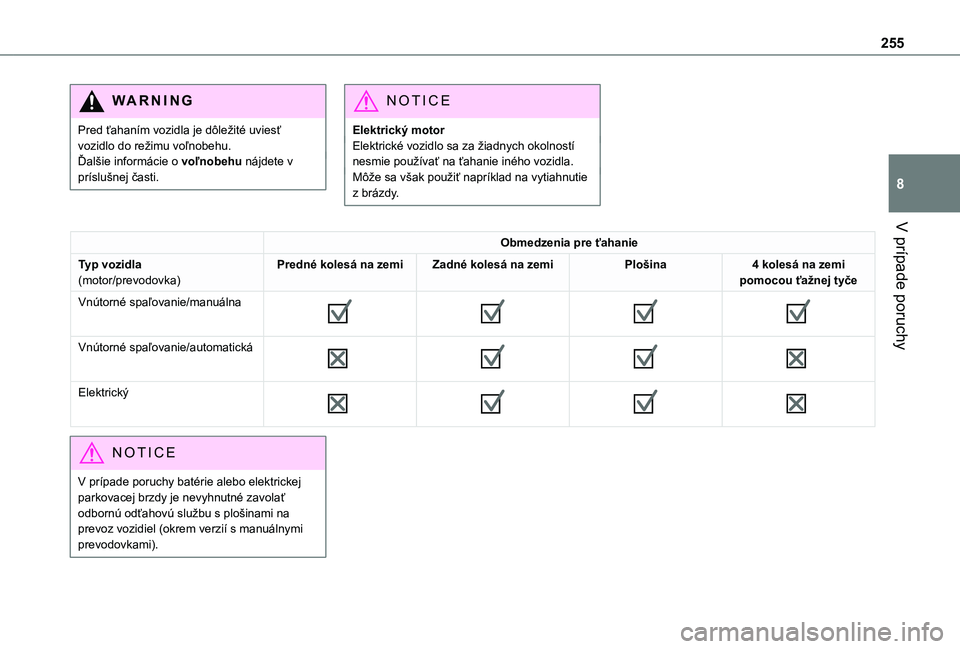

255
V prípade poruchy
8
WARNI NG
Pred ťahaním vozidla je dôležité uviesť vozidlo do režimu voľnobehu.Ďalšie informácie o voľnobehu nájdete v príslušnej časti.
NOTIC E
Elektrický motorElektrické vozidlo sa za žiadnych okolností nesmie používať na ťahanie iného vozidla.Môže sa však použiť napríklad na vytiahnutie z brázdy.
Obmedzenia pre ťahanie
Typ vozidla(motor/prevodovka)Predné kolesá na zemiZadné kolesá na zemiPlošina4 kolesá na zemi pomocou ťažnej tyče
Vnútorné spaľovanie/manuálna







Vnútorné spaľovanie/automatická







Elektrický







NOTIC E
V prípade poruchy batérie alebo elektrickej parkovacej brzdy je nevyhnutné zavolať odbornú odťahovú službu s plošinami na prevoz vozidiel (okrem verzií s manuálnymi prevodovkami).

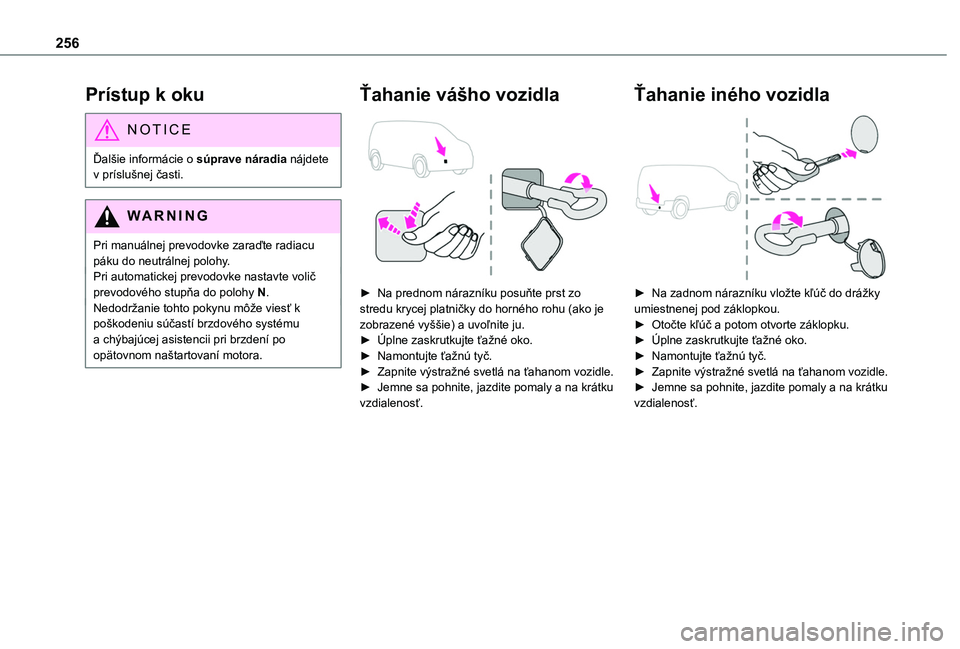

256
Prístup k oku
NOTIC E
Ďalšie informácie o súprave náradia nájdete v príslušnej časti.
WARNI NG
Pri manuálnej prevodovke zaraďte radiacu páku do neutrálnej polohy.Pri automatickej prevodovke nastavte volič prevodového stupňa do polohy N.Nedodržanie tohto pokynu môže viesť k poškodeniu súčastí brzdového systému a chýbajúcej asistencii pri brzdení po opätovnom naštartovaní motora.
Ťahanie vášho vozidla

► Na prednom nárazníku posuňte prst zo stredu krycej platničky do horného rohu (ako je zobrazené vyššie) a uvoľnite ju.► Úplne zaskrutkujte ťažné oko.► Namontujte ťažnú tyč.► Zapnite výstražné svetlá na ťahanom vozidle.► Jemne sa pohnite, jazdite pomaly a na krátku vzdialenosť.
Ťahanie iného vozidla

► Na zadnom nárazníku vložte kľúč do drážky umiestnenej pod záklopkou.► Otočte kľúč a potom otvorte záklopku.► Úplne zaskrutkujte ťažné oko.► Namontujte ťažnú tyč.► Zapnite výstražné svetlá na ťahanom vozidle.► Jemne sa pohnite, jazdite pomaly a na krátku vzdialenosť.
