2021 TOYOTA PROACE CITY EV Kasutusjuhend (in Estonian)

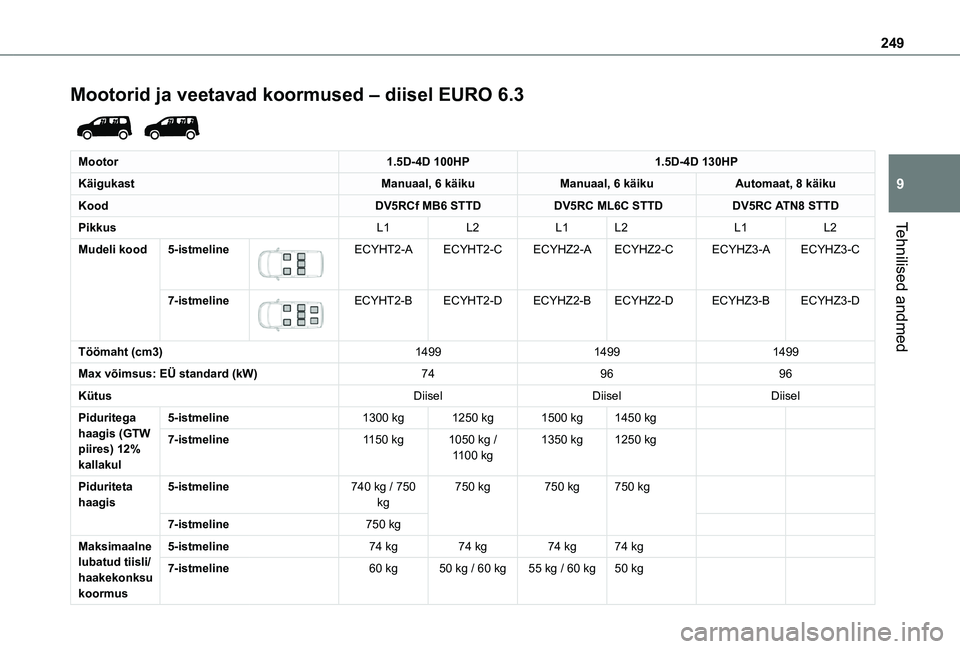

249
Tehnilised andmed
9
Mootorid ja veetavad koormused – diisel EURO 6.3

Mootor1.5D-4D 100HP1.5D-4D 130HP
KäigukastManuaal, 6 käikuManuaal, 6 käikuAutomaat, 8 käiku
KoodDV5RCf MB6 STTD DV5RC ML6C STTDDV5RC ATN8 STTD
PikkusL1L2L1L2L1L2
Mudeli kood5-istmeline

ECYHT2-AECYHT2-CECYHZ2-AECYHZ2-CECYHZ3-AECYHZ3-C
7-istmeline

ECYHT2-BECYHT2-DECYHZ2-BECYHZ2-DECYHZ3-BECYHZ3-D
Töömaht (cm3)149914991499
Max võimsus: EÜ standard (kW)749696
KütusDiiselDiiselDiisel
Piduritega haagis (GTW piires) 12% kallakul
5-istmeline1300 kg1250 kg1500 kg1450 kg
7-istmeline1150 kg1050 kg /
1100 kg
1350 kg1250 kg
Piduriteta haagis5-istmeline740 kg / 750 kg750 kg750 kg750 kg
7-istmeline750 kg
Maksimaalne lubatud tiisli/haakekonksu koormus
5-istmeline74 kg74 kg74 kg74 kg
7-istmeline60 kg50 kg / 60 kg55 kg / 60 kg50 kg

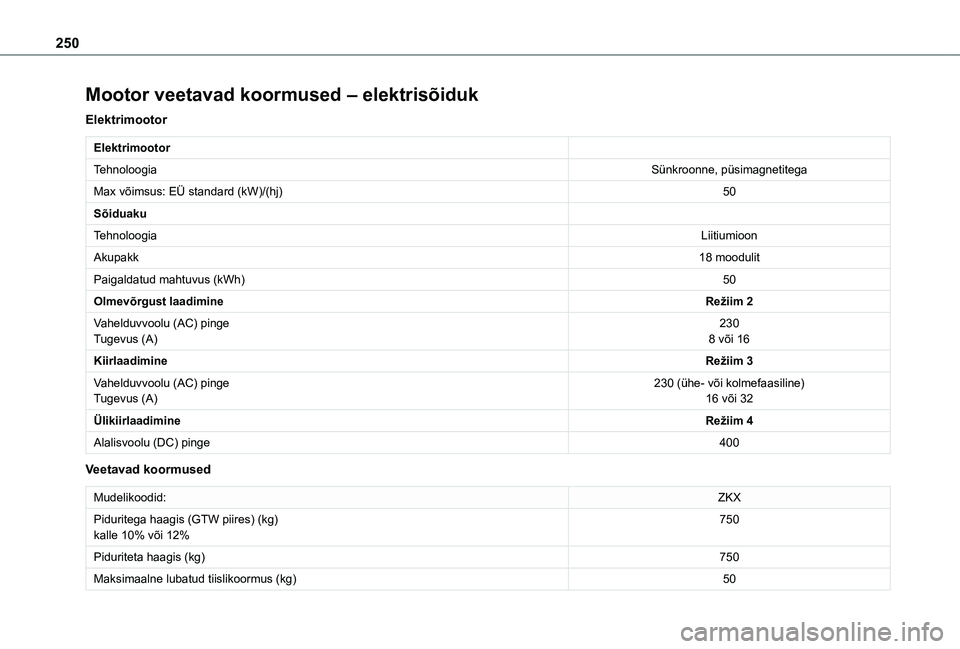

250
Mootor veetavad koormused – elektrisõiduk
Elektrimootor
Elektrimootor
TehnoloogiaSünkroonne, püsimagnetitega
Max võimsus: EÜ standard (kW)/(hj)50
Sõiduaku
TehnoloogiaLiitiumioon
Akupakk18 moodulit
Paigaldatud mahtuvus (kWh)50
Olmevõrgust laadimineRežiim 2
Vahelduvvoolu (AC) pingeTugevus (A)2308 või 16
KiirlaadimineRežiim 3
Vahelduvvoolu (AC) pingeTugevus (A)230 (ühe- või kolmefaasiline)16 või 32
ÜlikiirlaadimineRežiim 4
Alalisvoolu (DC) pinge400
Veetavad koormused
Mudelikoodid:ZKX
Piduritega haagis (GTW piires) (kg)kalle 10% või 12%750
Piduriteta haagis (kg)750
Maksimaalne lubatud tiislikoormus (kg)50

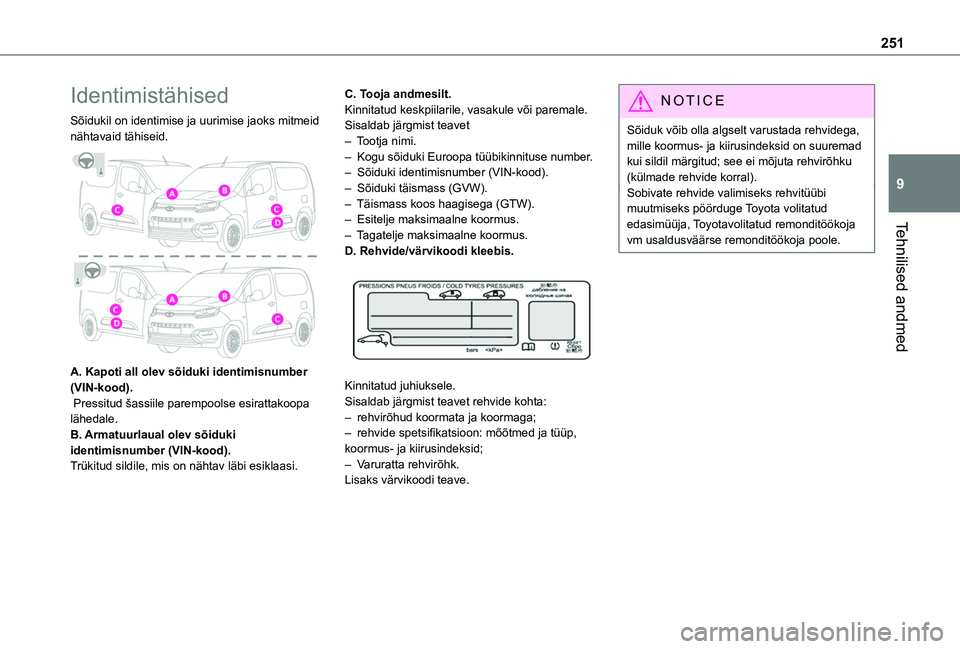

251
Tehnilised andmed
9
Identimistähised
Sõidukil on identimise ja uurimise jaoks mitmeid nähtavaid tähiseid.

A. Kapoti all olev sõiduki identimisnumber (VIN-kood). Pressitud šassiile parempoolse esirattakoopa lähedale.B. Armatuurlaual olev sõiduki identimisnumber (VIN-kood).Trükitud sildile, mis on nähtav läbi esiklaasi.
C. Tooja andmesilt.Kinnitatud keskpiilarile, vasakule või paremale.Sisaldab järgmist teavet– Tootja nimi.– Kogu sõiduki Euroopa tüübikinnituse number.– Sõiduki identimisnumber (VIN-kood).– Sõiduki täismass (GVW).– Täismass koos haagisega (GTW).– Esitelje maksimaalne koormus.– Tagatelje maksimaalne koormus.D. Rehvide/värvikoodi kleebis.

Kinnitatud juhiuksele.Sisaldab järgmist teavet rehvide kohta:– rehvirõhud koormata ja koormaga;– rehvide spetsifikatsioon: mõõtmed ja tüüp, koormus- ja kiirusindeksid;– Varuratta rehvirõhk.Lisaks värvikoodi teave.
NOTIC E
Sõiduk võib olla algselt varustada rehvidega, mille koormus- ja kiirusindeksid on suuremad kui sildil märgitud; see ei mõjuta rehvirõhku (külmade rehvide korral).Sobivate rehvide valimiseks rehvitüübi muutmiseks pöörduge Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse remonditöökoja poole.

252
Puuteekraaniga
BLUETOOTH-
helisüsteemi
Multimeedium-helisüsteem
– Bluetooth®-telefon
NOTIC E
Kirjeldatud funktsioonid ja sätted varieeruvad sõltuvalt sõiduki versioonist ja konfiguratsioonist.
WARNI NG
Ohutuse tagamiseks ja kuna nõutav on juhi pidev tähelepanu, tuleb järgmised toimingud teha sõiduki seistes sisselülitatud süütega.– Nutitelefoni sidumine Bluetooth-süsteemiga.– Nutitelefoni kasutamine.– Süsteemi sätete ja häälestuse muutmine.
NOTIC E
Süsteem on kaitstud viisil, mis võimaldab seda kasutada ainult teie sõidukis.Kuvatakse teade Energy Economy Mode (Energiasäästu režiim), kui süsteem lülitub vastavasse režiimi.
Esimesed sammud
Kui mootor töötab, siis vaigistab heli.Kui süüde on väljas, lülitab süsteemi välja.Suurendage või vähendage helitugevust vasakpoolse rattaga.Juurdepääsuks menüüdele vajutage seda nuppu puuteekraanil.Vajutage tagasi-noolt, et liikuda tagasi.
WARNI NG
Ekraani puhastamiseks kasutage pehmet mitteabrasiivset riiet (nt prillide puhastuslappi) ning ärge kasutage mingeid puhastustooteid.Ärge kasutage ekraanil teravaid esemeid.Ärge puudutage ekraani märgade kätega.
Teatud teave kuvatakse puutetundliku ekraani ülemisel ribal püsivalt.– Õhukonditsioneeri teave (sõltuvalt versioonist).– Bluetooth Ühendus.– Asukohaandmete jagamise näit.Heliallika valimine:– FM/AM/DAB-raadiojaamad (sõltuvalt varustusest).– Bluetooth ja Bluetooth multimeedialevi kaudu ühendatud telefon (voogedastus).– USB mälupulk.– AUX-pesaga ühendatud meediumipleier (sõltuvalt varustusest).
NOTIC E
Suure kuumuse korral võib helitugevus olla süsteemi kaitsmiseks piiratud. See võib vähemalt 5 minutiks lülituda ooterežiimi (ekraan ja heli on väljas).Tavaline toimimine jätkub, kui temperatuur salongis on langenud.
Roolil olevad nupud/
hoovad
Roolil olevad nupud/hoovad
– tüüp 1
Raadio:Eelmise/järgmise eelhäälestatud raadiojaama valimine.Eelmise/järgmise rea valimine menüüst või
loendist.Kandja:Eelmise/järgmise raja valimine.Eelmise/järgmise rea valimine menüüst või loendist.Raadio:Lühike vajutus: raadiojaamade nimekiri.Pikk vajutus: nimekirja värskendus.Kandja:
Lühike vajutus: kaustade nimekiri.

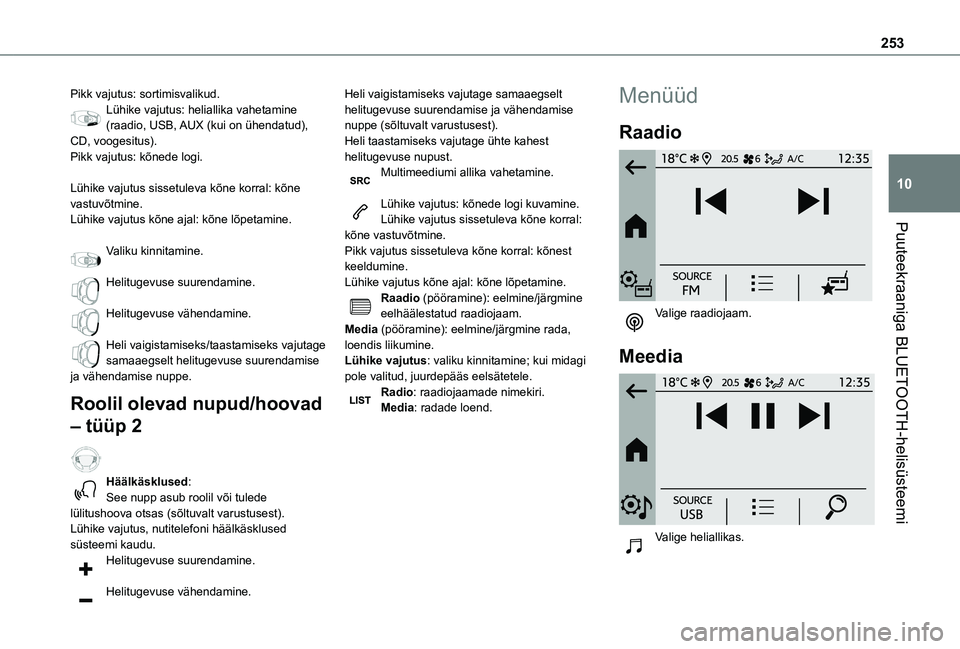

253
Puuteekraaniga BLUETOOTH-helisüsteemi
10
Pikk vajutus: sortimisvalikud.Lühike vajutus: heliallika vahetamine (raadio, USB, AUX (kui on ühendatud), CD, voogesitus).Pikk vajutus: kõnede logi.
Lühike vajutus sissetuleva kõne korral: kõne vastuvõtmine.Lühike vajutus kõne ajal: kõne lõpetamine.
Valiku kinnitamine.
Helitugevuse suurendamine.
Helitugevuse vähendamine.
Heli vaigistamiseks/taastamiseks vajutage samaaegselt helitugevuse suurendamise ja vähendamise nuppe.
Roolil olevad nupud/hoovad
– tüüp 2
Häälkäsklused:See nupp asub roolil või tulede lülitushoova otsas (sõltuvalt varustusest).Lühike vajutus, nutitelefoni häälkäsklused süsteemi kaudu.Helitugevuse suurendamine.
Helitugevuse vähendamine.
Heli vaigistamiseks vajutage samaaegselt helitugevuse suurendamise ja vähendamise nuppe (sõltuvalt varustusest).Heli taastamiseks vajutage ühte kahest helitugevuse nupust.Multimeediumi allika vahetamine.
Lühike vajutus: kõnede logi kuvamine.Lühike vajutus sissetuleva kõne korral: kõne vastuvõtmine.Pikk vajutus sissetuleva kõne korral: kõnest keeldumine.Lühike vajutus kõne ajal: kõne lõpetamine.Raadio (pööramine): eelmine/järgmine eelhäälestatud raadiojaam.Media (pööramine): eelmine/järgmine rada, loendis liikumine.Lühike vajutus: valiku kinnitamine; kui midagi pole valitud, juurdepääs eelsätetele.Radio: raadiojaamade nimekiri.Media: radade loend.
Menüüd
Raadio

Valige raadiojaam.
Meedia

Valige heliallikas.

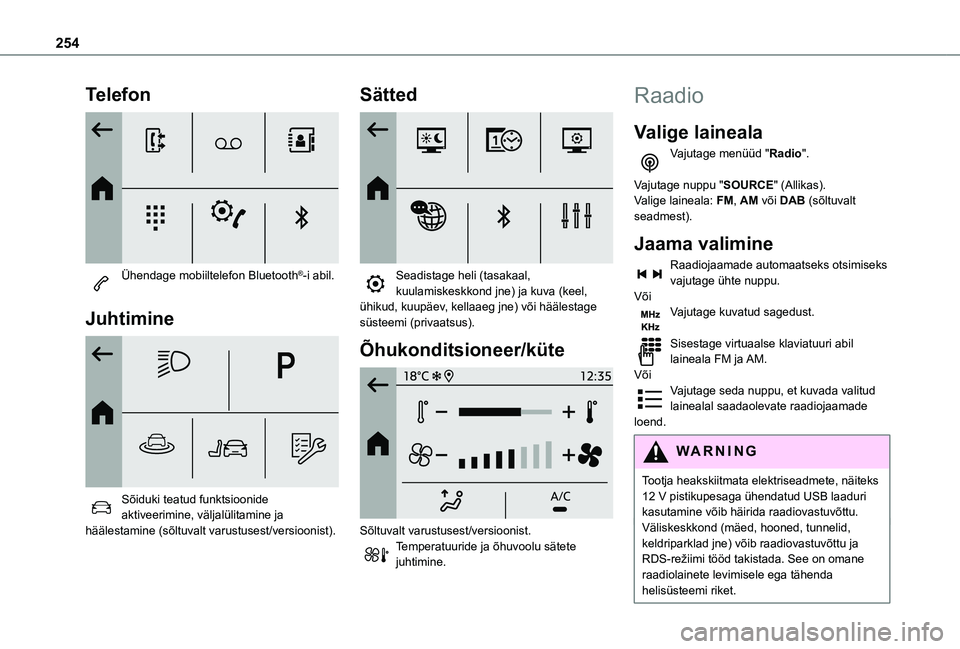

254
Telefon

Ühendage mobiiltelefon Bluetooth®-i abil.
Juhtimine

Sõiduki teatud funktsioonide aktiveerimine, väljalülitamine ja häälestamine (sõltuvalt varustusest/versioonist).
Sätted

Seadistage heli (tasakaal, kuulamiskeskkond jne) ja kuva (keel, ühikud, kuupäev, kellaaeg jne) või häälestage süsteemi (privaatsus).
Õhukonditsioneer/küte

Sõltuvalt varustusest/versioonist.
Temperatuuride ja õhuvoolu sätete juhtimine.
Raadio
Valige laineala
Vajutage menüüd "Radio".
Vajutage nuppu "SOURCE" (Allikas).Valige laineala: FM, AM või DAB (sõltuvalt seadmest).
Jaama valimine
Raadiojaamade automaatseks otsimiseks vajutage ühte nuppu.VõiVajutage kuvatud sagedust.
Sisestage virtuaalse klaviatuuri abil laineala FM ja AM.VõiVajutage seda nuppu, et kuvada valitud lainealal saadaolevate raadiojaamade loend.
WARNI NG
Tootja heakskiitmata elektriseadmete, näiteks 12 V pistikupesaga ühendatud USB laaduri kasutamine võib häirida raadiovastuvõttu.Väliskeskkond (mäed, hooned, tunnelid, keldriparklad jne) võib raadiovastuvõttu ja RDS-režiimi tööd takistada. See on omane raadiolainete levimisele ega tähenda helisüsteemi riket.

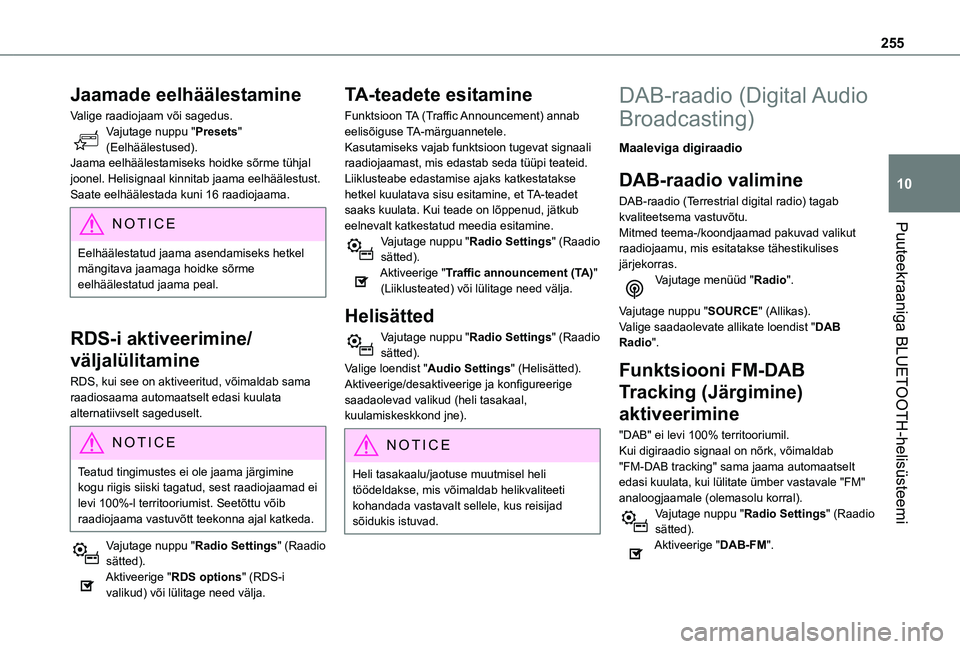

255
Puuteekraaniga BLUETOOTH-helisüsteemi
10
Jaamade eelhäälestamine
Valige raadiojaam või sagedus.Vajutage nuppu "Presets" (Eelhäälestused).Jaama eelhäälestamiseks hoidke sõrme tühjal joonel. Helisignaal kinnitab jaama eelhäälestust.Saate eelhäälestada kuni 16 raadiojaama.
NOTIC E
Eelhäälestatud jaama asendamiseks hetkel mängitava jaamaga hoidke sõrme eelhäälestatud jaama peal.
RDS-i aktiveerimine/
väljalülitamine
RDS, kui see on aktiveeritud, võimaldab sama raadiosaama automaatselt edasi kuulata alternatiivselt sageduselt.
NOTIC E
Teatud tingimustes ei ole jaama järgimine kogu riigis siiski tagatud, sest raadiojaamad ei levi 100%-l territooriumist. Seetõttu võib raadiojaama vastuvõtt teekonna ajal katkeda.
Vajutage nuppu "Radio Settings" (Raadio sätted).Aktiveerige "RDS options" (RDS-i valikud) või lülitage need välja.
TA-teadete esitamine
Funktsioon TA (Traffic Announcement) annab eelisõiguse TA-märguannetele.Kasutamiseks vajab funktsioon tugevat signaali raadiojaamast, mis edastab seda tüüpi teateid. Liiklusteabe edastamise ajaks katkestatakse hetkel kuulatava sisu esitamine, et TA-teadet saaks kuulata. Kui teade on lõppenud, jätkub eelnevalt katkestatud meedia esitamine.Vajutage nuppu "Radio Settings" (Raadio sätted).Aktiveerige "Traffic announcement (TA)" (Liiklusteated) või lülitage need välja.
Helisätted
Vajutage nuppu "Radio Settings" (Raadio sätted).Valige loendist "Audio Settings" (Helisätted).Aktiveerige/desaktiveerige ja konfigureerige saadaolevad valikud (heli tasakaal, kuulamiskeskkond jne).
N OTIC E
Heli tasakaalu/jaotuse muutmisel heli töödeldakse, mis võimaldab helikvaliteeti kohandada vastavalt sellele, kus reisijad sõidukis istuvad.
DAB-raadio (Digital Audio
Broadcasting)
Maaleviga digiraadio
DAB-raadio valimine
DAB-raadio (Terrestrial digital radio) tagab kvaliteetsema vastuvõtu.Mitmed teema-/koondjaamad pakuvad valikut raadiojaamu, mis esitatakse tähestikulises järjekorras.Vajutage menüüd "Radio".
Vajutage nuppu "SOURCE" (Allikas).Valige saadaolevate allikate loendist "DAB Radio".
Funktsiooni FM-DAB
Tracking (Järgimine)
aktiveerimine
"DAB" ei levi 100% territooriumil.
Kui digiraadio signaal on nõrk, võimaldab "FM-DAB tracking" sama jaama automaatselt edasi kuulata, kui lülitate ümber vastavale "FM" analoogjaamale (olemasolu korral).Vajutage nuppu "Radio Settings" (Raadio sätted).Aktiveerige "DAB-FM".

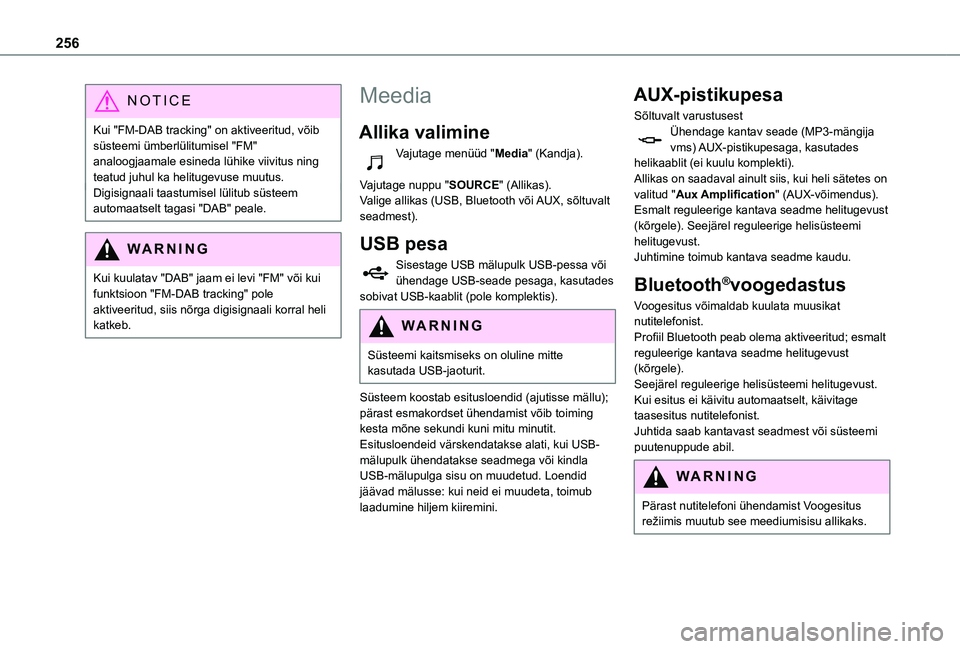

256
NOTIC E
Kui "FM-DAB tracking" on aktiveeritud, võib süsteemi ümberlülitumisel "FM" analoogjaamale esineda lühike viivitus ning teatud juhul ka helitugevuse muutus.Digisignaali taastumisel lülitub süsteem automaatselt tagasi "DAB" peale.
WARNI NG
Kui kuulatav "DAB" jaam ei levi "FM" või kui funktsioon "FM-DAB tracking" pole aktiveeritud, siis nõrga digisignaali korral heli katkeb.
Meedia
Allika valimine
Vajutage menüüd "Media" (Kandja).
Vajutage nuppu "SOURCE" (Allikas).Valige allikas (USB, Bluetooth või AUX, sõltuvalt seadmest).
USB pesa
Sisestage USB mälupulk USB-pessa või ühendage USB-seade pesaga, kasutades sobivat USB-kaablit (pole komplektis).
WARNI NG
Süsteemi kaitsmiseks on oluline mitte kasutada USB-jaoturit.
Süsteem koostab esitusloendid (ajutisse mällu); pärast esmakordset ühendamist võib toiming kesta mõne sekundi kuni mitu minutit.Esitusloendeid värskendatakse alati, kui USB-mälupulk ühendatakse seadmega või kindla USB-mälupulga sisu on muudetud. Loendid jäävad mälusse: kui neid ei muudeta, toimub laadumine hiljem kiiremini.
AUX-pistikupesa
Sõltuvalt varustusestÜhendage kantav seade (MP3-mängija vms) AUX-pistikupesaga, kasutades helikaablit (ei kuulu komplekti).Allikas on saadaval ainult siis, kui heli sätetes on valitud "Aux Amplification" (AUX-võimendus).Esmalt reguleerige kantava seadme helitugevust (kõrgele). Seejärel reguleerige helisüsteemi helitugevust.Juhtimine toimub kantava seadme kaudu.
Bluetooth®voogedastus
Voogesitus võimaldab kuulata muusikat nutitelefonist.Profiil Bluetooth peab olema aktiveeritud; esmalt reguleerige kantava seadme helitugevust (kõrgele).Seejärel reguleerige helisüsteemi helitugevust.Kui esitus ei käivitu automaatselt, käivitage taasesitus nutitelefonist.Juhtida saab kantavast seadmest või süsteemi
puutenuppude abil.
WARNI NG
Pärast nutitelefoni ühendamist Voogesitus režiimis muutub see meediumisisu allikaks.
