2021 TOYOTA PROACE CITY EV Kasutusjuhend (in Estonian)

217
Praktiline teave
7

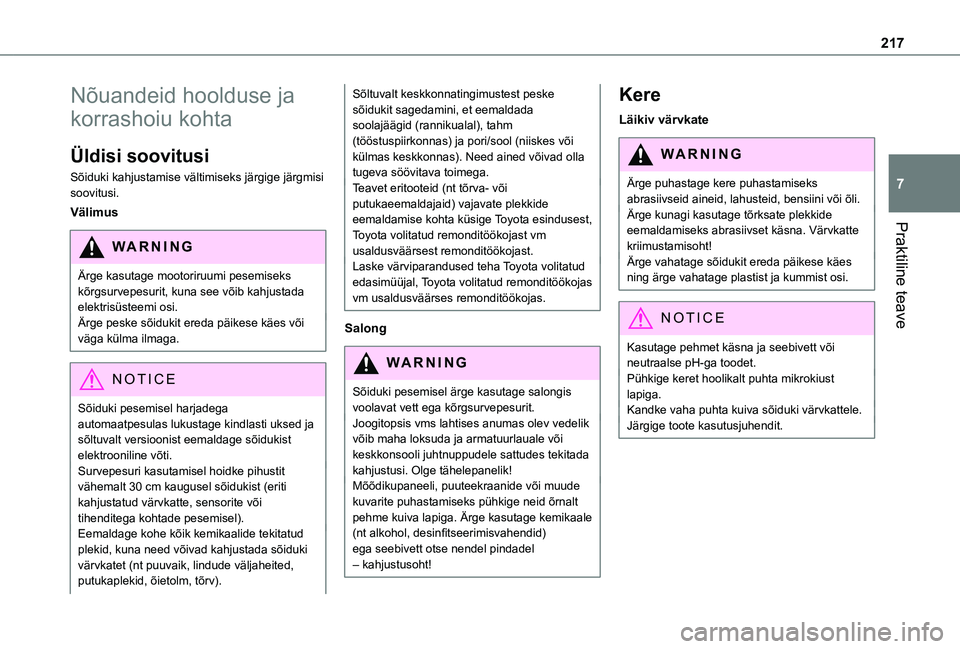

Nõuandeid hoolduse ja
korrashoiu kohta
Üldisi soovitusi
Sõiduki kahjustamise vältimiseks järgige järgmisi soovitusi.
Välimus
WARNI NG
Ärge kasutage mootoriruumi pesemiseks kõrgsurvepesurit, kuna see võib kahjustada elektrisüsteemi osi.Ärge peske sõidukit ereda päikese käes või väga külma ilmaga.
NOTIC E
Sõiduki pesemisel harjadega automaatpesulas lukustage kindlasti uksed ja sõltuvalt versioonist eemaldage sõidukist elektrooniline võti.Survepesuri kasutamisel hoidke pihustit vähemalt 30 cm kaugusel sõidukist (eriti kahjustatud värvkatte, sensorite või tihenditega kohtade pesemisel).Eemaldage kohe kõik kemikaalide tekitatud
plekid, kuna need võivad kahjustada sõiduki värvkatet (nt puuvaik, lindude väljaheited, putukaplekid, õietolm, tõrv).
Sõltuvalt keskkonnatingimustest peske sõidukit sagedamini, et eemaldada soolajäägid (rannikualal), tahm (tööstuspiirkonnas) ja pori/sool (niiskes või külmas keskkonnas). Need ained võivad olla tugeva söövitava toimega.Teavet eritooteid (nt tõrva- või putukaeemaldajaid) vajavate plekkide eemaldamise kohta küsige Toyota esindusest, Toyota volitatud remonditöökojast vm usaldusväärsest remonditöökojast.Laske värviparandused teha Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
Salong
WARNI NG
Sõiduki pesemisel ärge kasutage salongis voolavat vett ega kõrgsurvepesurit.Joogitopsis vms lahtises anumas olev vedelik võib maha loksuda ja armatuurlauale või keskkonsooli juhtnuppudele sattudes tekitada kahjustusi. Olge tähelepanelik!Mõõdikupaneeli, puuteekraanide või muude kuvarite puhastamiseks pühkige neid õrnalt pehme kuiva lapiga. Ärge kasutage kemikaale (nt alkohol, desinfitseerimisvahendid) ega seebivett otse nendel pindadel – kahjustusoht!
Kere
Läikiv värvkate
WARNI NG
Ärge puhastage kere puhastamiseks abrasiivseid aineid, lahusteid, bensiini või õli.Ärge kunagi kasutage tõrksate plekkide eemaldamiseks abrasiivset käsna. Värvkatte
kriimustamisoht!Ärge vahatage sõidukit ereda päikese käes ning ärge vahatage plastist ja kummist osi.
NOTIC E
Kasutage pehmet käsna ja seebivett või neutraalse pH-ga toodet.Pühkige keret hoolikalt puhta mikrokiust lapiga.Kandke vaha puhta kuiva sõiduki värvkattele.Järgige toote kasutusjuhendit.

218

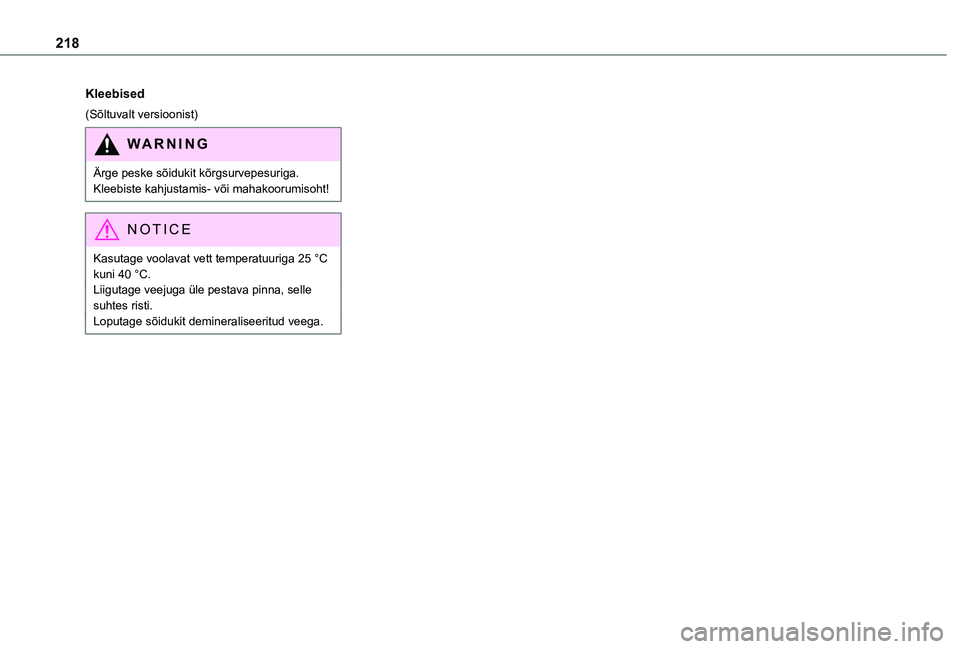

Kleebised
(Sõltuvalt versioonist)
WARNI NG
Ärge peske sõidukit kõrgsurvepesuriga. Kleebiste kahjustamis- või mahakoorumisoht!
NOTIC E
Kasutage voolavat vett temperatuuriga 25 °C kuni 40 °C.Liigutage veejuga üle pestava pinna, selle suhtes risti.Loputage sõidukit demineraliseeritud veega.

219
Tehnilise rikke korral
8

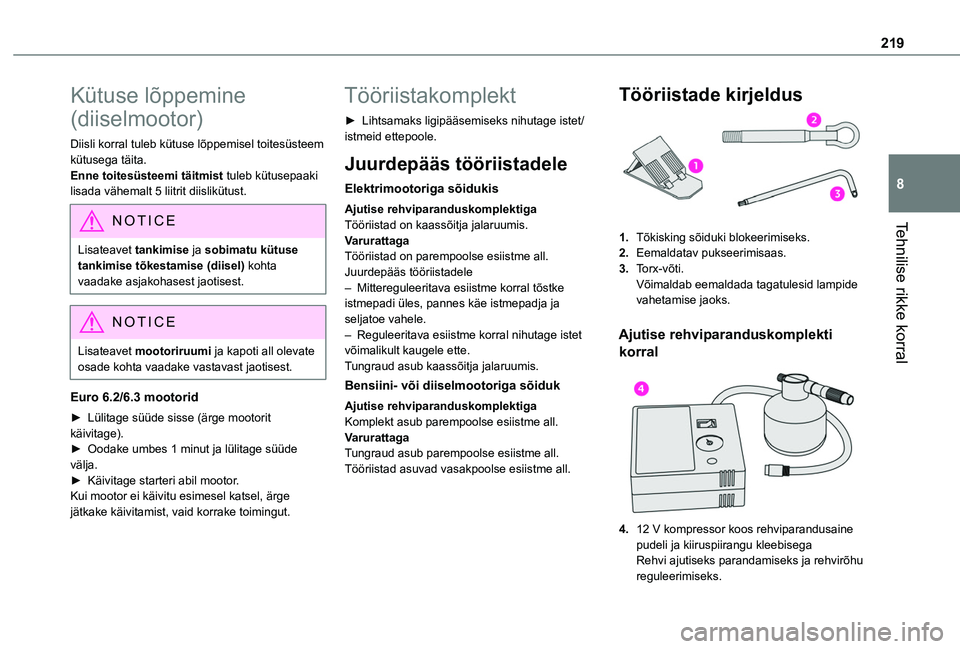

Kütuse lõppemine
(diiselmootor)
Diisli korral tuleb kütuse lõppemisel toitesüsteem kütusega täita.Enne toitesüsteemi täitmist tuleb kütusepaaki lisada vähemalt 5 liitrit diislikütust.
NOTIC E
Lisateavet tankimise ja sobimatu kütuse tankimise tõkestamise (diisel) kohta vaadake asjakohasest jaotisest.
NOTIC E
Lisateavet mootoriruumi ja kapoti all olevate osade kohta vaadake vastavast jaotisest.
Euro 6.2/6.3 mootorid
► Lülitage süüde sisse (ärge mootorit käivitage).► Oodake umbes 1 minut ja lülitage süüde välja.► Käivitage starteri abil mootor.Kui mootor ei käivitu esimesel katsel, ärge jätkake käivitamist, vaid korrake toimingut.
Tööriistakomplekt
► Lihtsamaks ligipääsemiseks nihutage istet/istmeid ettepoole.
Juurdepääs tööriistadele
Elektrimootoriga sõidukis
Ajutise rehviparanduskomplektigaTööriistad on kaassõitja jalaruumis.VarurattagaTööriistad on parempoolse esiistme all.Juurdepääs tööriistadele– Mittereguleeritava esiistme korral tõstke istmepadi üles, pannes käe istmepadja ja seljatoe vahele.– Reguleeritava esiistme korral nihutage istet võimalikult kaugele ette.Tungraud asub kaassõitja jalaruumis.
Bensiini- või diiselmootoriga sõiduk
Ajutise rehviparanduskomplektigaKomplekt asub parempoolse esiistme all.Varurattaga
Tungraud asub parempoolse esiistme all.Tööriistad asuvad vasakpoolse esiistme all.
Tööriistade kirjeldus
1.Tõkisking sõiduki blokeerimiseks.
2.Eemaldatav pukseerimisaas.
3.Torx-võti.Võimaldab eemaldada tagatulesid lampide vahetamise jaoks.
Ajutise rehviparanduskomplekti
korral

4.12 V kompressor koos rehviparandusaine
pudeli ja kiiruspiirangu kleebisegaRehvi ajutiseks parandamiseks ja rehvirõhu reguleerimiseks.

220
WARNI NG
Tööriistade hoidmine (elektrimootoriga sõiduk)
Hoidke 12 V kompressorit ja hermeetikupudelit 4 näidatud viisil kotis.
Kaassõitja jalaruumis olev panipaik on kitsas. Selleks et luugi saaks sulgeda, pange tööriistad algsesse kohta tagasi: tõkisking 1 jätke kotist välja; pukseerimisaas 2 pange koti peale, seades pandla väljapoole; Torx-võti 3 koti peale; 12 V kompressor ja hermeetikupudel 4 pange kotti.
Lisateavet ajutise rehviparanduskomplekti kohta vaadake asjakohasest jaotisest.
Varurattaga
5.Rattavõti.Rattapoltide eemaldamiseks ja tungraua üles-/allapoole kruvimiseks.
6.Tungraud.Sõiduki tõstmise jaoks.
7.Rattapoldi korkide / ratta ilukilpide eemaldamise tööriist (sõltuvalt varustusest).Kui kuulub sõiduki varustusse, kasutatakse kergsulamvelgede rattapoltidelt korkide eemaldamiseks või terasvelgedelt ilukilpide eemaldamiseks.
8.Turvapoldi padrun.Kinnitatakse rattavõtme külge turvapoldi jaoks.
NOTIC E
Lisateavet varuratta kohta vaadake asjakohasest jaotisest.
WARNI NG
Kõik need tööriistad on mõeldud ainult teie sõidukile ja võivad sõltuvalt selle varustusest varieeruda.Ärge kasutage tööriistu muul otstarbel.
NOTIC E
Tungrauda võib kasutada ainult kahjustatud või läbitorgatud rehviga ratta vahetamiseks.Tungraud ei vaja hooldust.Tungraud vastab Euroopa standarditele, mis on määratletud masinadirektiivis 2006/42/CE.
NOTIC E
Tungraua teatud osad, nagu keere ja ühenduskohad, võivad tekitada vigastusi: vältige nende puudutamist.Eemaldage hoolikalt kõik määrdeplekid.

221
Tehnilise rikke korral
8

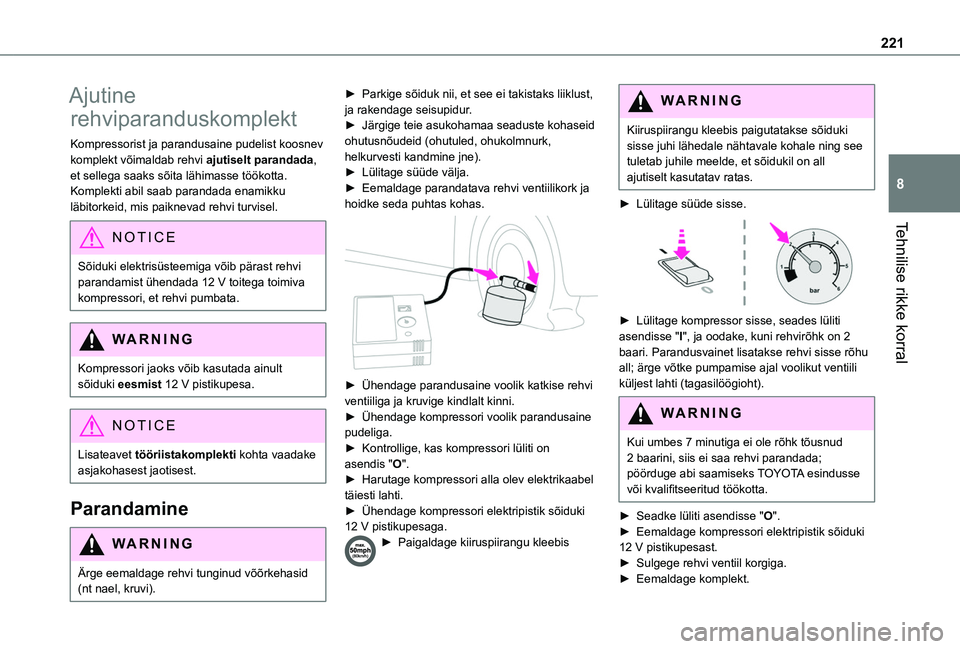

Ajutine
rehviparanduskomplekt
Kompressorist ja parandusaine pudelist koosnev komplekt võimaldab rehvi ajutiselt parandada, et sellega saaks sõita lähimasse töökotta.Komplekti abil saab parandada enamikku läbitorkeid, mis paiknevad rehvi turvisel.
NOTIC E
Sõiduki elektrisüsteemiga võib pärast rehvi parandamist ühendada 12 V toitega toimiva kompressori, et rehvi pumbata.
WARNI NG
Kompressori jaoks võib kasutada ainult sõiduki eesmist 12 V pistikupesa.
NOTIC E
Lisateavet tööriistakomplekti kohta vaadake asjakohasest jaotisest.
Parandamine
WARNI NG
Ärge eemaldage rehvi tunginud võõrkehasid (nt nael, kruvi).
► Parkige sõiduk nii, et see ei takistaks liiklust, ja rakendage seisupidur.► Järgige teie asukohamaa seaduste kohaseid ohutusnõudeid (ohutuled, ohukolmnurk, helkurvesti kandmine jne).► Lülitage süüde välja.► Eemaldage parandatava rehvi ventiilikork ja hoidke seda puhtas kohas.

► Ühendage parandusaine voolik katkise rehvi ventiiliga ja kruvige kindlalt kinni.► Ühendage kompressori voolik parandusaine pudeliga.► Kontrollige, kas kompressori lüliti on asendis "O".► Harutage kompressori alla olev elektrikaabel täiesti lahti.► Ühendage kompressori elektripistik sõiduki 12 V pistikupesaga.► Paigaldage kiiruspiirangu kleebis
WARNI NG
Kiiruspiirangu kleebis paigutatakse sõiduki sisse juhi lähedale nähtavale kohale ning see tuletab juhile meelde, et sõidukil on all ajutiselt kasutatav ratas.
► Lülitage süüde sisse.

► Lülitage kompressor sisse, seades lüliti asendisse "I", ja oodake, kuni rehvirõhk on 2 baari. Parandusvainet lisatakse rehvi sisse rõhu all; ärge võtke pumpamise ajal voolikut ventiili küljest lahti (tagasilöögioht).
WARNI NG
Kui umbes 7 minutiga ei ole rõhk tõusnud
2 baarini, siis ei saa rehvi parandada; pöörduge abi saamiseks TOYOTA esindusse või kvalifitseeritud töökotta.
► Seadke lüliti asendisse "O".► Eemaldage kompressori elektripistik sõiduki 12 V pistikupesast.► Sulgege rehvi ventiil korgiga.► Eemaldage komplekt.

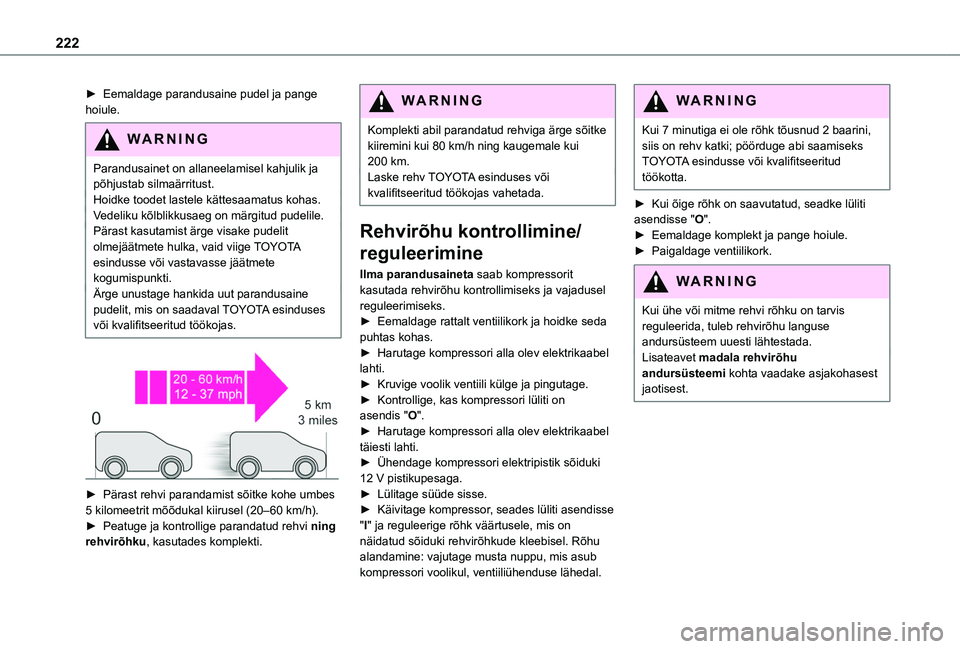

222
► Eemaldage parandusaine pudel ja pange hoiule.
WARNI NG
Parandusainet on allaneelamisel kahjulik ja põhjustab silmaärritust.Hoidke toodet lastele kättesaamatus kohas.Vedeliku kõlblikkusaeg on märgitud pudelile.Pärast kasutamist ärge visake pudelit
olmejäätmete hulka, vaid viige TOYOTA esindusse või vastavasse jäätmete kogumispunkti.Ärge unustage hankida uut parandusaine pudelit, mis on saadaval TOYOTA esinduses või kvalifitseeritud töökojas.


► Pärast rehvi parandamist sõitke kohe umbes 5 kilomeetrit mõõdukal kiirusel (20–60 km/h).► Peatuge ja kontrollige parandatud rehvi ning rehvirõhku, kasutades komplekti.
WARNI NG
Komplekti abil parandatud rehviga ärge sõitke kiiremini kui 80 km/h ning kaugemale kui 200 km.Laske rehv TOYOTA esinduses või kvalifitseeritud töökojas vahetada.
Rehvirõhu kontrollimine/
reguleerimine
Ilma parandusaineta saab kompressorit kasutada rehvirõhu kontrollimiseks ja vajadusel reguleerimiseks.► Eemaldage rattalt ventiilikork ja hoidke seda puhtas kohas.► Harutage kompressori alla olev elektrikaabel lahti.► Kruvige voolik ventiili külge ja pingutage.► Kontrollige, kas kompressori lüliti on asendis "O".► Harutage kompressori alla olev elektrikaabel
täiesti lahti.► Ühendage kompressori elektripistik sõiduki 12 V pistikupesaga.► Lülitage süüde sisse.► Käivitage kompressor, seades lüliti asendisse "I" ja reguleerige rõhk väärtusele, mis on näidatud sõiduki rehvirõhkude kleebisel. Rõhu alandamine: vajutage musta nuppu, mis asub kompressori voolikul, ventiiliühenduse lähedal.
WARNI NG
Kui 7 minutiga ei ole rõhk tõusnud 2 baarini, siis on rehv katki; pöörduge abi saamiseks TOYOTA esindusse või kvalifitseeritud töökotta.
► Kui õige rõhk on saavutatud, seadke lüliti asendisse "O".► Eemaldage komplekt ja pange hoiule.► Paigaldage ventiilikork.
WARNI NG
Kui ühe või mitme rehvi rõhku on tarvis reguleerida, tuleb rehvirõhu languse andursüsteem uuesti lähtestada.Lisateavet madala rehvirõhu andursüsteemi kohta vaadake asjakohasest jaotisest.

223
Tehnilise rikke korral
8
Varuratas
NOTIC E
Lisateavet tööriistakomplekti kohta vaadake asjakohasest jaotisest.
► Parkige sõiduk nii, et see ei takistaks liiklust, ja rakendage seisupidur.► Järgige teie asukohamaa seaduste kohaseid ohutusnõudeid (ohutuled, ohukolmnurk, helkurvesti kandmine jne).► Lülitage süüde välja.
Juurdepääs varurattale
► Juurdepääs varurattale on sõiduki tagant.

► Kui sõidukil on haagisekonks, tõstke sõiduki tagaosa tungraua abil (kasutades tõstepunkti B), et sõiduki all oleks piisavalt ruumi varuratta eemaldamiseks.
Varuratta eemaldamine kandurilt
► Sõltuvalt versioonist avage tagaluuk või küljehingedega uksed.

► Varuratta kanduri polt asub tagaukse lävel.

► Keerake polti rattavõtme abil lahti, kuni kandur on piisavalt allapoole langenud ning kanduri konksu saa vabastada.

► Võtke kandur konksu küljest ja viige varuratas vahetatava ratta kõrvale.
Varuratta asetamine kandurisse

► Asetage ratas küljega kanduri poole.► Lükake ratast järk-järgult kandurile, vaheldumisi vasakult ja paremalt, kuni see on konksu kinnituskohast kaugemal.► Kinnitage kandur konksu külge ja pingutage polti rattavõtme käepideme abil, kuni see on tihedalt kinni.
Ratta eemaldamine
WARNI NG
Sõiduki parkiminePaigutage sõiduk kohta, kus see ei takista liiklust: maapind peab olema horisontaalne, stabiilne ja mitte libe.Manuaalkäigukasti korral lülitage sisse
esimene käik, et rattad blokeerida, rakendage seisupidur, kui see pole programmitud automaatrežiimile, ja lülitage süüde välja.

224
Automaatkäigukasti korral seadke käigukang asendisse P, et rattad blokeerida, rakendage seisupidur, kui see pole programmitud automaatrežiimile, ja lülitage süüde välja.Kontrollige, kas mõõdikupaneelil põlevad püsivalt seisupiduri hoiatustuled.Sõitjad peavad sõidukist väljuma ja ootama ohutus kohas.Vajadusel pange tõkiskingad vahetatava ratta suhtes diagonaalselt paikneva ratta alla.Ärge kunagi minge tungrauaga ülestõstetud sõiduki alla; kasutage sillapukki.
NOTIC E
Ilukilbiga ratasRatta eemaldamisel võtke esmalt ära ilukilp, tõmmates seda rattavõtme abil ventiilisüvendist eemale.Ilukilbi paigaldamisel seadke ilukilbi süvend kohakuti ventiiliga ja lükake ilukilpi piki selle välisserva ratta külge kinni, kasutades oma
peopesa.


► Terasvelje korral eemaldage ilukilp tööriista 7 abil.► Kergsulamvelje korral eemaldage igalt poldilt kork, kasutades tööriista 7.► Kui sõidukil on turvapolt, kinnitage selle padrun 8 rattavõtme 5 külge, et turvapolt lahti keerata.► Kruvige lahti ka ülejäänud rattapoldid (neid eemaldamata), kasutades rattavõtit 5.
NOTIC E
Ilukilbiga ratasRatta eemaldamisel võtke esmalt ära ilukilp, tõmmates seda rattavõtme abil ventiilisüvendist eemale.


► Asetage tungraua jalg maapinnale ja veenduge, et see asub otse tõstekoha A või
B all, olenevalt sellest, kumb on vahetatavale rattale lähemal.
