2021 TOYOTA PROACE CITY EV Kasutusjuhend (in Estonian)

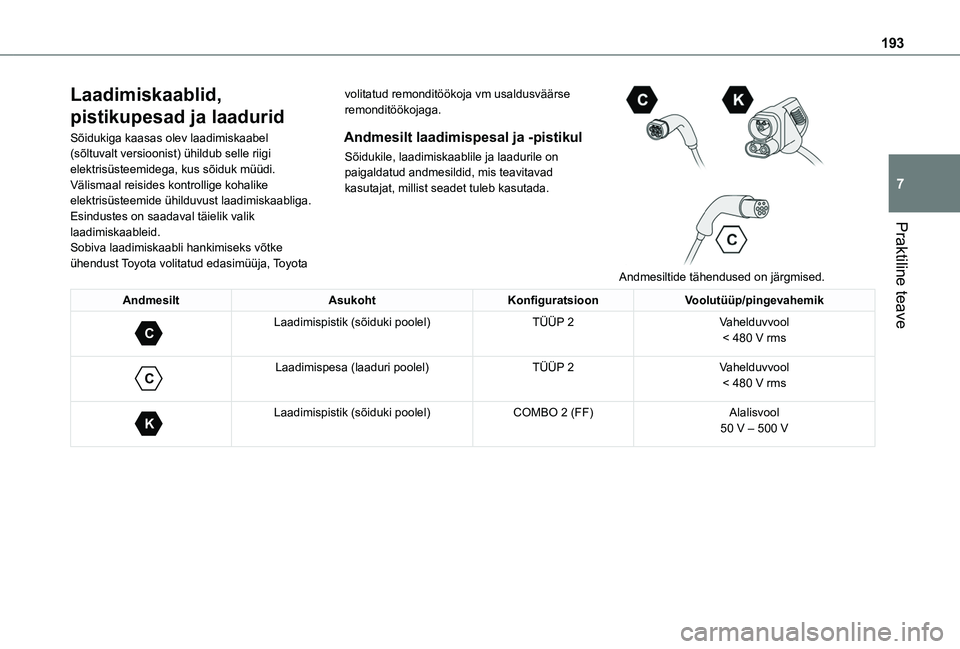

193
Praktiline teave
7
Laadimiskaablid,
pistikupesad ja laadurid
Sõidukiga kaasas olev laadimiskaabel (sõltuvalt versioonist) ühildub selle riigi elektrisüsteemidega, kus sõiduk müüdi. Välismaal reisides kontrollige kohalike elektrisüsteemide ühilduvust laadimiskaabliga.Esindustes on saadaval täielik valik laadimiskaableid.Sobiva laadimiskaabli hankimiseks võtke ühendust Toyota volitatud edasimüüja, Toyota
volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Andmesilt laadimispesal ja -pistikul
Sõidukile, laadimiskaablile ja laadurile on paigaldatud andmesildid, mis teavitavad kasutajat, millist seadet tuleb kasutada.


Andmesiltide tähendused on järgmised.
AndmesiltAsukohtKonfiguratsioonVoolutüüp/pingevahemik
C
Laadimispistik (sõiduki poolel)TÜÜP 2Vahelduvvool< 480 V rms

C
Laadimispesa (laaduri poolel)TÜÜP 2Vahelduvvool< 480 V rms

K
Laadimispistik (sõiduki poolel)COMBO 2 (FF)Alalisvool50 V – 500 V

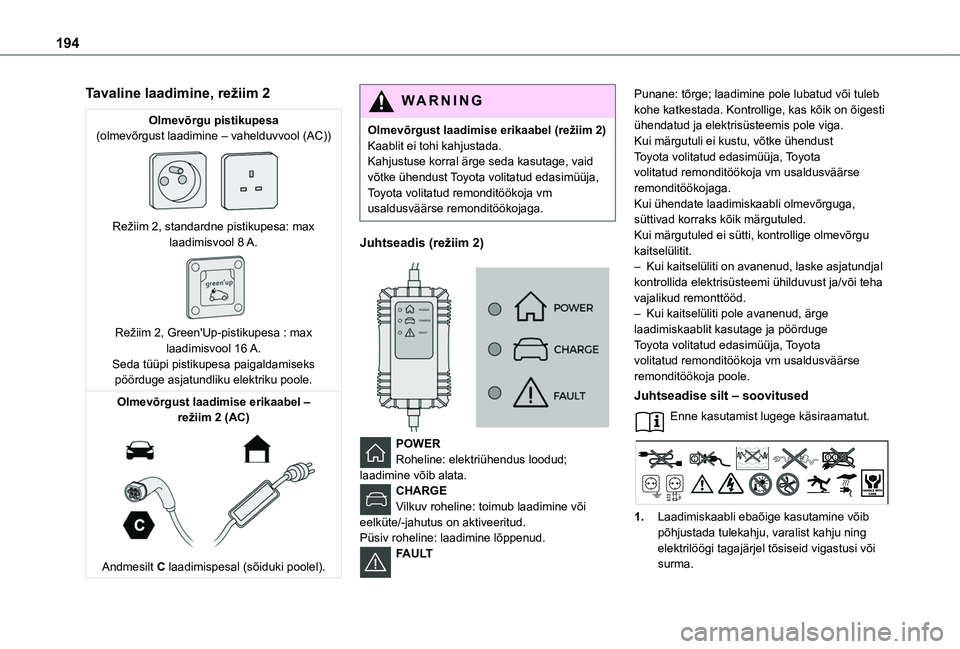

194
Tavaline laadimine, režiim 2
Olmevõrgu pistikupesa(olmevõrgust laadimine – vahelduvvool (AC))

Režiim 2, standardne pistikupesa: max laadimisvool 8 A.

Režiim 2, Green'Up-pistikupesa : max laadimisvool 16 A.Seda tüüpi pistikupesa paigaldamiseks pöörduge asjatundliku elektriku poole.
Olmevõrgust laadimise erikaabel – režiim 2 (AC)

Andmesilt C laadimispesal (sõiduki poolel).
WARNI NG
Olmevõrgust laadimise erikaabel (režiim 2)Kaablit ei tohi kahjustada.Kahjustuse korral ärge seda kasutage, vaid võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Juhtseadis (režiim 2)


POWER
Roheline: elektriühendus loodud; laadimine võib alata.CHARGEVilkuv roheline: toimub laadimine või eelküte/-jahutus on aktiveeritud.Püsiv roheline: laadimine lõppenud.FAULT
Punane: tõrge; laadimine pole lubatud või tuleb kohe katkestada. Kontrollige, kas kõik on õigesti ühendatud ja elektrisüsteemis pole viga.Kui märgutuli ei kustu, võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.Kui ühendate laadimiskaabli olmevõrguga, süttivad korraks kõik märgutuled.Kui märgutuled ei sütti, kontrollige olmevõrgu kaitselülitit.– Kui kaitselüliti on avanenud, laske asjatundjal kontrollida elektrisüsteemi ühilduvust ja/või teha vajalikud remonttööd.– Kui kaitselüliti pole avanenud, ärge laadimiskaablit kasutage ja pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Juhtseadise silt – soovitused
Enne kasutamist lugege käsiraamatut.
1.Laadimiskaabli ebaõige kasutamine võib põhjustada tulekahju, varalist kahju ning elektrilöögi tagajärjel tõsiseid vigastusi või surma.

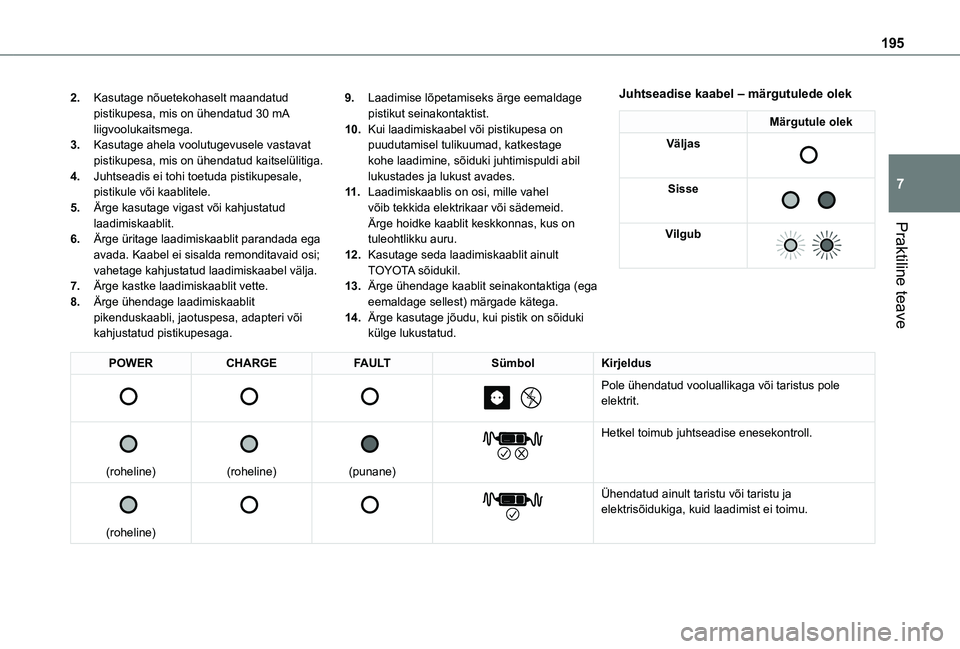

195
Praktiline teave
7
2.Kasutage nõuetekohaselt maandatud pistikupesa, mis on ühendatud 30 mA liigvoolukaitsmega.
3.Kasutage ahela voolutugevusele vastavat pistikupesa, mis on ühendatud kaitselülitiga.
4.Juhtseadis ei tohi toetuda pistikupesale, pistikule või kaablitele.
5.Ärge kasutage vigast või kahjustatud laadimiskaablit.
6.Ärge üritage laadimiskaablit parandada ega avada. Kaabel ei sisalda remonditavaid osi; vahetage kahjustatud laadimiskaabel välja.
7.Ärge kastke laadimiskaablit vette.
8.Ärge ühendage laadimiskaablit pikenduskaabli, jaotuspesa, adapteri või kahjustatud pistikupesaga.
9.Laadimise lõpetamiseks ärge eemaldage pistikut seinakontaktist.
10.Kui laadimiskaabel või pistikupesa on puudutamisel tulikuumad, katkestage kohe laadimine, sõiduki juhtimispuldi abil lukustades ja lukust avades.
11 .Laadimiskaablis on osi, mille vahel võib tekkida elektrikaar või sädemeid. Ärge hoidke kaablit keskkonnas, kus on tuleohtlikku auru.
12.Kasutage seda laadimiskaablit ainult TOYOTA sõidukil.
13.Ärge ühendage kaablit seinakontaktiga (ega eemaldage sellest) märgade kätega.
14.Ärge kasutage jõudu, kui pistik on sõiduki külge lukustatud.
Juhtseadise kaabel – märgutulede olek
Märgutule olek
Väljas

Sisse

Vilgub

POWERCHARGEFAULTSümbolKirjeldus







Pole ühendatud vooluallikaga või taristus pole elektrit.


(roheline)


(roheline)


(punane)


Hetkel toimub juhtseadise enesekontroll.


(roheline)






Ühendatud ainult taristu või taristu ja elektrisõidukiga, kuid laadimist ei toimu.

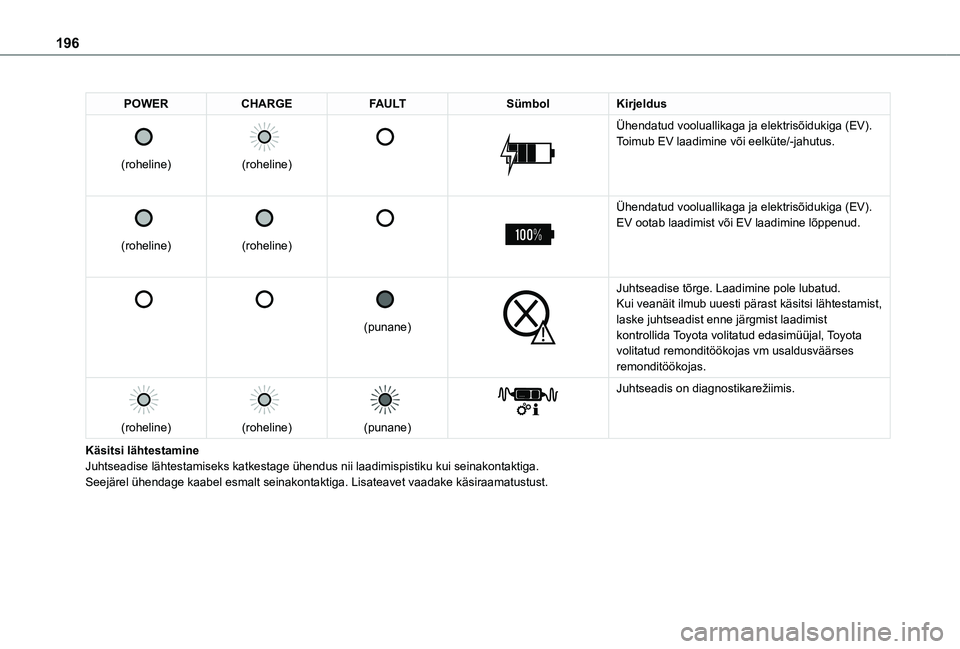

196
POWERCHARGEFAULTSümbolKirjeldus

(roheline)


(roheline)




Ühendatud vooluallikaga ja elektrisõidukiga (EV).Toimub EV laadimine või eelküte/-jahutus.


(roheline)


(roheline)




Ühendatud vooluallikaga ja elektrisõidukiga (EV).EV ootab laadimist või EV laadimine lõppenud.






(punane)


Juhtseadise tõrge. Laadimine pole lubatud.Kui veanäit ilmub uuesti pärast käsitsi lähtestamist, laske juhtseadist enne järgmist laadimist kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.

(roheline)


(roheline)


(punane)


Juhtseadis on diagnostikarežiimis.
Käsitsi lähtestamineJuhtseadise lähtestamiseks katkestage ühendus nii laadimispistiku \
kui seinakontaktiga.Seejärel ühendage kaabel esmalt seinakontaktiga. Lisateavet vaadak\
e käsiraamatustust.

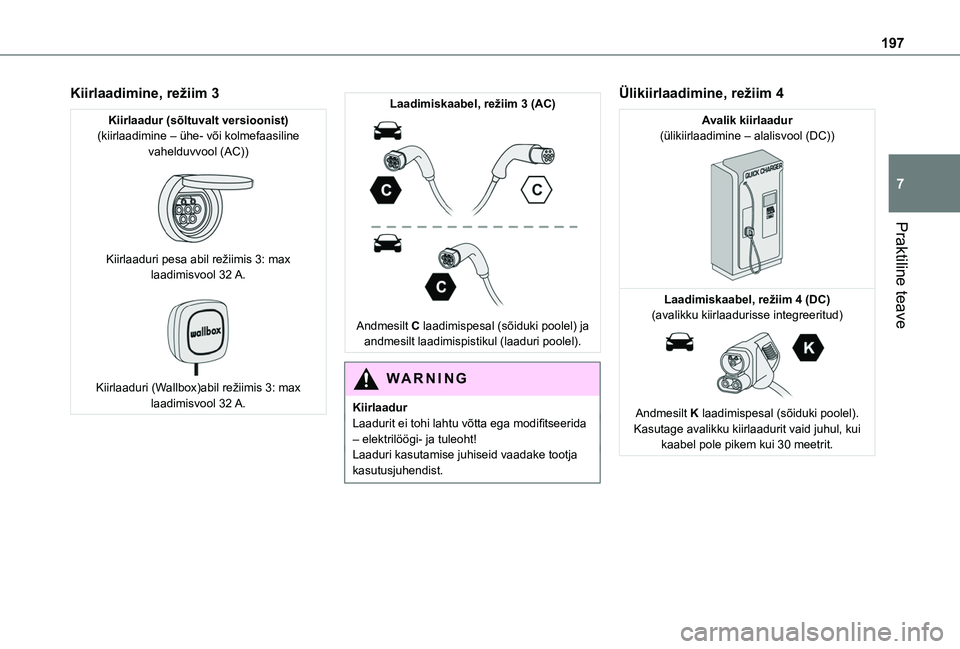

197
Praktiline teave
7
Kiirlaadimine, režiim 3
Kiirlaadur (sõltuvalt versioonist)(kiirlaadimine – ühe- või kolmefaasiline vahelduvvool (AC))

Kiirlaaduri pesa abil režiimis 3: max laadimisvool 32 A.

Kiirlaaduri (Wallbox)abil režiimis 3: max laadimisvool 32 A.
Laadimiskaabel, režiim 3 (AC)

Andmesilt C laadimispesal (sõiduki poolel) ja andmesilt laadimispistikul (laaduri poolel).
WARNI NG
KiirlaadurLaadurit ei tohi lahtu võtta ega modifitseerida – elektrilöögi- ja tuleoht!Laaduri kasutamise juhiseid vaadake tootja kasutusjuhendist.
Ülikiirlaadimine, režiim 4
Avalik kiirlaadur(ülikiirlaadimine – alalisvool (DC))

Laadimiskaabel, režiim 4 (DC)(avalikku kiirlaadurisse integreeritud)

Andmesilt K laadimispesal (sõiduki poolel).Kasutage avalikku kiirlaadurit vaid juhul, kui
kaabel pole pikem kui 30 meetrit.

198
Sõiduaku laadimine
(elektrisõiduk)
Laadimiseks ühendage sõiduk olmevõrguga (kodune või kiirlaadimine) või avaliku kiirlaaduriga (ülikiire laadimine).Aku täis laadimiseks järgige soovitatud laadimisprotseduuri seda katkestamata, kuni laadimine automaatselt lõpeb. Laadimise saab käivitada kohe või viivitusega (välja arvatud avaliku kiirlaaduri režiimis 4).Saate koduse või kiirlaadimise igal ajal katkestada, avades sõiduki lukustuse ja eemaldades pistiku. Teavet ülikiire laadimise kohta vaadake avaliku kiirlaaduri juhendist.Lisateavet mõõdikupaneelil ja puuteekraanil kuvatavate laadimisnäitude kohta vaadake vastavatest jaotistest.
NOTIC E
Laadimise edenemist saate jälgida ka rakenduse MyToyota abil (varsti saadaval).Lisateavet kaugjuhtitavate funktsioonide kohta vaadake asjakohasest jaotisest.
WARNI NG
Ohutuse tagamiseks ei ole mootorit võimalik
käivitada, kui laadimiskaabel on sõidukiga ühendatud. Mõõdikupaneelile kuvatakse hoiatus.
NOTIC E
Sõiduaku jahutusMootoriruumis olev jahutusventilaator lülitub laadimise ajal sisse, et pardalaadurit ja sõiduakut jahutada.
NOTIC E
Sõiduk jääb seisma kauemaks kui üks kuuTühjendage sõiduakut, kuni mõõdikupaneeli ekergiavaru näidikul on 2 kuni 3 tulpa.Ärge ühendage laadimiskaablit.Parkige sõiduk kohta, kus temperatuur on vahemikus -10 °C kuni 30 °C (äärmuslik temperatuur võib sõiduakut kahjustada).Võtke mootoriruumis oleva lisaseadmete aku plusskaabel (+) lahti.Lisaseadmete aku laadimiseks ja tööpinge säilitamiseks ühendage 12 V akulaadur ligikaudu iga kolme kuu tagant lisaseadmete aku (+) ja (-) klemmidega.
Ettevaatusabinõud
Elektrisõidukite väljatöötamisel juhindutakse ICNIRP (International Commission on Non-Ionizing Radiation Protection) 1998. aastal välja antud suunistest maksimaalsete elektromagnetväljade kohta.
Südamerütmuri vms seadme kasutajad
Küsige vajalike ettevaatusabinõude kohta oma arstilt või küsige implanteeritud elektromeditsiiniseadme tootjalt, kas seadme toimimine on tagatud keskkonnas, mis vastab ICNIRP soovitustele.
WARNI NG
Kahtluse korral
Olmevõrgus või kiirlaadimine: ärge viibige isegi mitte lühikeset aega sõidukis, selle lähedal ning laadimiskaabli või laadimisseadme lähedal.Ülikiirlaadimine: ärge kasutage süsteemi ise ja hoiduge avalikest kiirlaadimisjaamadest eemale. Minge eemale ja paluge kellegi teisel sõiduk laadida.
Kodune või kiirlaadimine
WARNI NG
Enne laadimistSõltuvalt olukorrast tehke järgmist.► Laske asjatundlikul elektrikul kontrollida, kas kasutatav elektrisüsteem vastab kehtivatele standarditele ja ühildub sõidukiga.► Laske asjatundlikul elektrikul paigaldada sõidukiga ühilduv eripistikupesa või kiirlaadur (Wallbox).

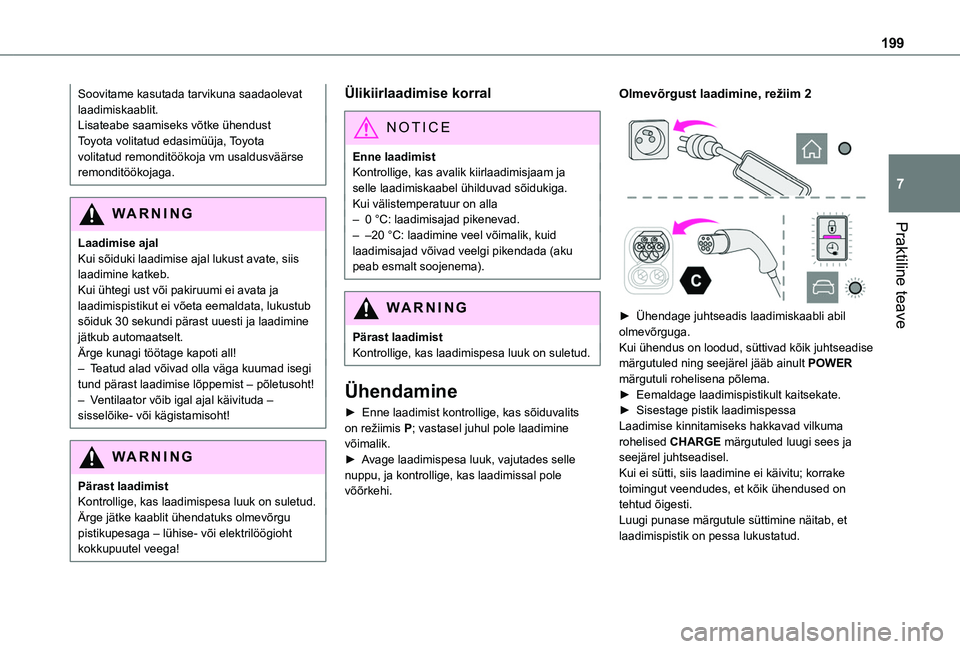

199
Praktiline teave
7
Soovitame kasutada tarvikuna saadaolevat laadimiskaablit.Lisateabe saamiseks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
WARNI NG
Laadimise ajalKui sõiduki laadimise ajal lukust avate, siis laadimine katkeb.Kui ühtegi ust või pakiruumi ei avata ja laadimispistikut ei võeta eemaldata, lukustub sõiduk 30 sekundi pärast uuesti ja laadimine jätkub automaatselt.Ärge kunagi töötage kapoti all!– Teatud alad võivad olla väga kuumad isegi tund pärast laadimise lõppemist – põletusoht!– Ventilaator võib igal ajal käivituda – sisselõike- või kägistamisoht!
WARNI NG
Pärast laadimistKontrollige, kas laadimispesa luuk on suletud.Ärge jätke kaablit ühendatuks olmevõrgu pistikupesaga – lühise- või elektrilöögioht kokkupuutel veega!
Ülikiirlaadimise korral
NOTIC E
Enne laadimistKontrollige, kas avalik kiirlaadimisjaam ja selle laadimiskaabel ühilduvad sõidukiga.Kui välistemperatuur on alla– 0 °C: laadimisajad pikenevad.– –20 °C: laadimine veel võimalik, kuid laadimisajad võivad veelgi pikendada (aku peab esmalt soojenema).
WARNI NG
Pärast laadimistKontrollige, kas laadimispesa luuk on suletud.
Ühendamine
► Enne laadimist kontrollige, kas sõiduvalits on režiimis P; vastasel juhul pole laadimine võimalik.
► Avage laadimispesa luuk, vajutades selle nuppu, ja kontrollige, kas laadimissal pole võõrkehi.
Olmevõrgust laadimine, režiim 2


► Ühendage juhtseadis laadimiskaabli abil olmevõrguga.Kui ühendus on loodud, süttivad kõik juhtseadise märgutuled ning seejärel jääb ainult POWER märgutuli rohelisena põlema.► Eemaldage laadimispistikult kaitsekate.► Sisestage pistik laadimispessaLaadimise kinnitamiseks hakkavad vilkuma rohelised CHARGE märgutuled luugi sees ja seejärel juhtseadisel.Kui ei sütti, siis laadimine ei käivitu; korrake toimingut veendudes, et kõik ühendused on tehtud õigesti.Luugi punase märgutule süttimine näitab, et laadimispistik on pessa lukustatud.

200
NOTIC E
Kui laadimine on lõppenud, aga laadimiskaabel on veel ühendatud, ilmub mõõdikupaneelile juhiukse avamisel umbes 20 sekundiks aku energiavaru näit.
Kiirlaadimine, režiim 3

► Järgige kiirlaaduri (Wallbox) kasutusjuhendit.► Eemaldage laadimispistikult kaitsekate.► Sisestage pistik laadimispessaLaadimise algamist kinnitab luugis oleva rohelise laadimise märgutule vilkumine.Kui see ei sütti, siis laadimine ei käivitu; korrake toimingut veendudes, et kõik ühendused on tehtud õigesti.Luugi punase märgutule süttimine näitab, et laadimispistik on pessa lukustatud.
Ülikiirlaadimine, režiim 4

► Sõltuvalt versioonist eemaldage pesa alumisest osast kaitsekate.► Järgige avaliku kiirlaaduri kasutusjuhendit ja ühendage avalik kiirlaadur kaabli abil sõiduki
pistikupesaga.Laadimise algamist kinnitab luugis oleva rohelise laadimise märgutule vilkumine.Kui see ei sütti, siis laadimine ei käivitu; korrake toimingut veendudes, et kõik ühendused on tehtud õigesti.Luugi punase märgutule süttimine näitab, et laadimispistik on pessa lukustatud.
Viivitusega laadimine
Sätted
Toyota volitatud edasimüüja, Toyota volitatud remonditöökoda vm usaldusväärne remonditöökoda, puuteekraaniga BLUETOOTH-helisüsteemigaViivitusega laadimise algusaeg on vaikimisi seatud keskööle (sõiduki kella järgi).
Saate viivitusega laadimise algusaega muuta.
Pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.Nutitelefonis või tahvelarvutisSaate viivitusega laadimise funktsiooni programmida igal ajal rakenduse MyToyota abil (varsti saadaval).Lisateavet kaugjuhtitavate funktsioonide kohta vaadake asjakohasest jaotisest.Sõidukis, millel on TOYOTA Connect Nav► Valige puuteekraani menüüs Energy (Energia) lehekülg Laadimine.► Seadke laadimise algusaeg.► Vajutage OK.Säte salvestatakse süsteemi.
Aktiveerimine
NOTIC E
Viivitusega laadimine on võimalik režiimides 2 ja 3.
► Pärast viivitusega laadimise programmimist ühendage sõiduk laadimisseadmega.
