2021 TOYOTA COROLLA Návod na použití (in Czech)

647
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_CZ
*: Objem kapaliny je referenční množství. Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.
Systém zapalování (zapalovací svíčky)
Výrobce
Motor 1ZR-FAE
DENSO SC16HR11Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Mezera
Motor 1ZR-FAE
1,1 mmMotor M15A-FKS
0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (akumulátor)
Napětí naprázdno při 20 °C:12,3 V nebo vyšší (Vypněte spínač motoru a zapněte dálkové
světlomety na 30 sekund.)
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Multidrive
Objem kapaliny*
Motor 1ZR-FAE
7,5 litruMotor M15A-FKS
8,4 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny převodovky Multidrive než výše uvedeného typu může způso- bit abnormální hluk nebo vibrace , nebo poškození převodovky Multidrive vašeho
vozidla.

6489-1. Technické údaje
COROLLA_TMMT_EE_CZ

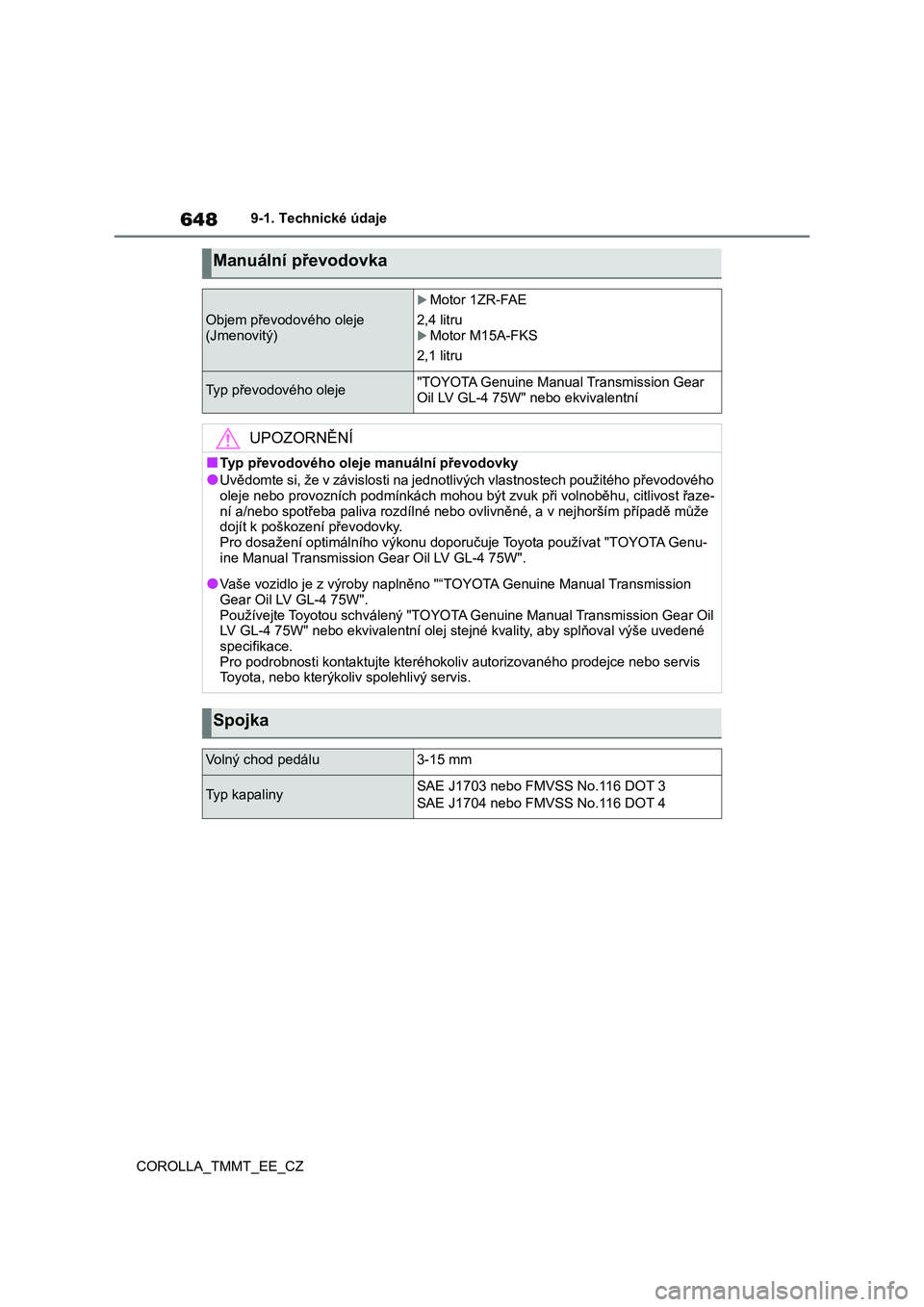

Manuální převodovka
Objem převodového oleje (Jmenovitý)
Motor 1ZR-FAE
2,4 litruMotor M15A-FKS
2,1 litru
Typ převodového oleje"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Typ převodového oleje manuální převodovky
●Uvědomte si, že v závislosti n a jednotlivých vlastnostech použitého převodového
oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citlivost řaze-
ní a/nebo spotřeba paliva rozd ílné nebo ovlivněné, a v nejhorším případě může dojít k poškoze ní převodovky.
Pro dosažení optimálního výkonu doporučuje Toyota používat "TOYOTA Genu-
ine Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplněn o "“TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W". Používejte Toyotou schválený "TOYOTA Genuine Manual Transmissio n Gear Oil
LV GL-4 75W" nebo ekvivalentní ole j stejné kvality, aby splňoval výše uvedené
specifikace. Pro podrobnosti kontaktujte kte réhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýko liv spolehlivý servis.
Spojka
Volný chod pedálu3-15 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
SAE J1704 nebo FMVSS No.116 DOT 4

649
9 9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_CZ
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru*2: Je-li ve výbavě*3: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.*4: Vozidla s elektrickou parkovací brzdou*5: Ujistěte se, že výstražná kontrolka brzdového systému (žlutá) nesvítí. (Pokud vý-
stražná kontrolka brzdového systému svítí, viz S.586)
Brzdy
Mezera pedálu*1107 mm Min.
Volný chod pedálu1-6 mm
Zdvih páky parkovací brzdy*2, 35-8 cvaknutí
Indikátor parkovací brzdy*4, 5
Když zatáhnete spínač parkovací brzdy na 1 až
2 sekundy: rozsvítí se
Když stisknete spínač parkovací brzdy na 2 se-
kundy: zhasne
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
SAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm

6509-1. Technické údaje
COROLLA_TMMT_EE_CZ
15palcové pneumatiky
*: Tlak huštění pneumatik je uveden na informačním štítku zatížení pneumatik.
(S.559)
16palcové pneumatiky
*: Tlak huštění pneumatik je uveden na informačním štítku zatížení pneumatik.
(S.559)
Pneumatiky a kola
Rozměr pneumatik195/65R15 91H
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h
Typ A*:
280 (2,8; 41)
Typ B
*:
250 (2,5; 36)
Ty p A*:
270 (2,7; 39)
Ty p B
*:
250 (2,5; 36)
160 km/h nebo
nižší
Typ A*:
250 (2,5; 36)
Typ B
*:
220 (2,2; 32)
Ty p A*:
240 (2,4; 35)
Ty p B
*:
220 (2,2; 32)
Rozměr kol15  6 1/2J
Utahovací moment
matic kol103 N•m
Rozměr pneumatik205/55R16 91V
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h
Typ A*:
280 (2,8; 41)
Typ B
*:
250 (2,5; 36)
Ty p A*:
270 (2,7; 39)
Ty p B
*:
250 (2,5; 36)
160 km/h nebo
nižší
Typ A*:
250 (2,5; 36)
Typ B
*:
220 (2,2; 32)
Ty p A*:
240 (2,4; 35)
Ty p B
*:
220 (2,2; 32)
Rozměr kol16  7J
Utahovací moment
matic kol103 N•m

651
9 9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_CZ
17palcové pneumatiky
18palcové pneumatiky
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění pneu-
matik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik225/45R17 91W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h260 (2,6; 38)240 (2,4; 35)
160 km/h nebo
nižší230 (2,3; 33)210 (2,1; 30)
Rozměr kol17  7 1/2J
Utahovací moment
matic kol103 N•m
Rozměr pneumatik225/40R18 92W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2 nebo
bar; psi)
Zadní kola
kPa (kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h260 (2,6; 38)240 (2,4; 35)
160 km/h nebo
nižší230 (2,3; 33)210 (2,1; 30)
Rozměr kol18  8J
Utahovací moment
matic kol103 N•m
Rozměr pneumatikT125/70D17 98M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4T
Utahovací moment matic
kol103 N•m

6529-1. Technické údaje
COROLLA_TMMT_EE_CZ
A: Halogenové žárovky HIR2 (čiré)
B: Bezpaticové žárovky (oranžové)
C: Bezpaticové žárovky (čiré)
Žárovky
ŽárovkyWTy p
Exteriér
Světlomety (typ se žárovkou)55A
Přední směrová světla (typ se žárovkou)21B
Zadní směrová světla (typ se žárovkou)21B
Koncová světla (typ se žárovkou)5C
Osvětlení registrační značky5C
Interiér
Přední vnitřní lampičky/osobní lampičky5C
Kosmetické lampičky (jsou-li ve výbavě)8C
Zadní osobní lampičky8C
Osvětlení kufru5C

653
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_CZ
■Použití směsi etanolu a benzínu
v benzínovém motoru
Toyota umožňuje použití směsi etanolu
a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použita, má
výše uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým servisem.
●Občas můžete zas lechnout krátké a slabé klepání při akceleraci nebo jíz-
dě do kopce. To je normální a není dů-
vod ke znepokojení.
Informace o palivu
Když uvidíte tyto typy palivo-
vých štítků u čerpací stanice,
použijte pouze palivo s jedním
z následujících štítků.
Oblast EU:
Musíte používat pouze bezolov-
natý benzín odpovídající Evrop-
ské normě EN228.Pro optimální
výkon motoru zvolte prémiový
bezolovnatý benzín s oktano-
vým číslem 95 nebo vyšším.
Mimo oblast EU:
Musíte používat pouze bezolov-
natý benzín.Pro optimální vý-
kon motoru zvolte prémiový
bezolovnatý benzín s oktano-
vým číslem 95 nebo vyšším.
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Po-
kud jsou použita nesprávná paliva, dojde k poškození motoru.
●Nepoužívejte ben zín s metalickými aditivy, například mangan, železo
nebo olovo, jinak to může způsobit
poškození vašeho motoru nebo sys-
tému řízení emisí.
●Nepřidávejte komerční palivová adi-
tiva, která obsahují metalická aditiva.
●Oblast EU: Bioetanolové palivo pro-
dávané pod názvy např. "E50" nebo "E85" a palivo obsahující velké
množství etanolu by nemělo být pou-
žíváno. Použití těchto paliv poškodí palivový systém vozidla. V případě
jakýchkoliv pochybností kontaktujte
kteréhokoliv autor izovaného prodej- ce nebo servis Toyota, nebo kterýko-
liv spolehlivý servis.
●Mimo oblast EU: Bioetanolové palivo
prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Vaše vozidlo může používat
benzín smíchaný s maximálně 10 % etanolu. Použití paliva s obsahem
více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se ujistit, že tankování je prováděno
pouze ze zdroje, kde může být zaru-
čena specifikace a kvalita. V případě jakýchkoliv pochybností kontaktujte
kteréhokoliv autor izovaného prodej-
ce nebo servis Toyota, nebo kterýko- liv spolehlivý servis.
●Nepoužívejte směs benzínu s meta-nolem, např. M15, M85, M100. Pou-
žívání benzínu obsahujícího metanol
může způsobit poškození nebo se- lhání motoru.

6549-2. Přizpůsobení
COROLLA_TMMT_EE_CZ

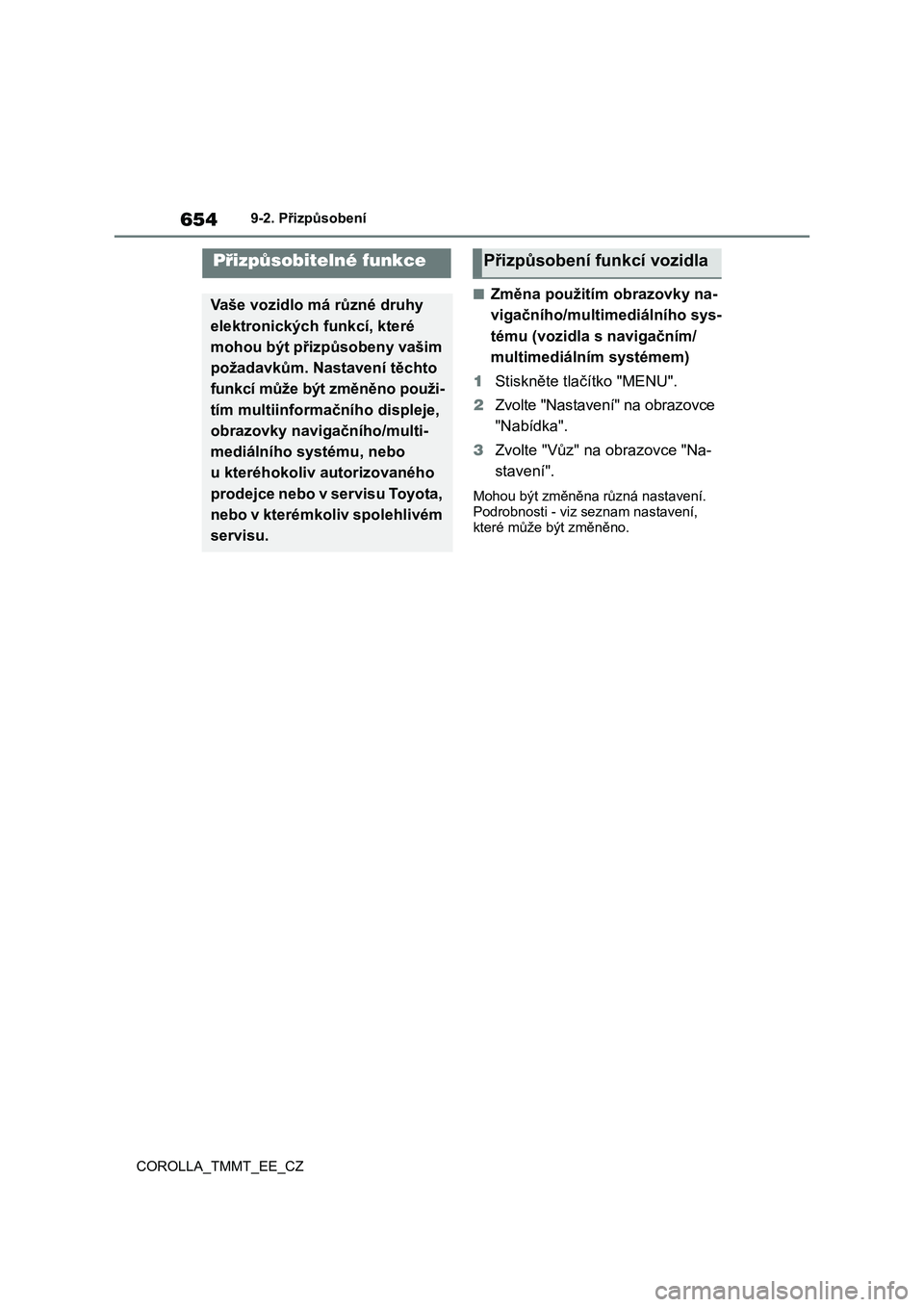

9-2.Přizpůsobení
■Změna použitím obrazovky na-
vigačního/multimediálního sys-
tému (vozidla s navigačním/
multimediálním systémem)
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Vůz" na obrazovce "Na-
stavení".
Mohou být změněna různá nastavení.
Podrobnosti - viz seznam nastavení,
které může být změněno.
Přizpůsobitelné funkce
Vaše vozidlo má různé druhy
elektronických funkcí, které
mohou být přizpůsobeny vašim
požadavkům. Nastavení těchto
funkcí může být změněno použi-
tím multiinformačního displeje,
obrazovky navigačního/multi-
mediálního systému, nebo
u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.
Přizpůsobení funkcí vozidla
