2021 TOYOTA COROLLA Návod na použití (in Czech)

391
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ
PKSB může být zapnuto/vypnuto na
multiinformačním di spleji. Všechny
funkce PKSB (statick é objekty a vo-
zidla křižující dráh u vzadu) jsou za-
pnuty/vypnuty současně.
PKSB může být zapnuto/vypnuto na
multiinformač ním displeji.
Pro zapnutí/vypnu tí PKSB použijte
spínače ovládání přístroje.
( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je PKSB vypnuto, rozsvítí se indi- kátor vypnutí PKSB ( S.104).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ-
sobem, systém nebude opětovně za-
pnut vypnutím spínače motoru a pak jeho přepnutím do ZAPNUTO.
Pokud je v činnosti ovládání omezení výkonu motoru nebo ovládání brzd, za-
zní bzučák a na disp leji audiosystému
(je-li ve výbavě) a multiinformačním dis- pleji se zobrazí hlášení, aby řidiče varo-
valo. U vozidel s pr ojekčním displejem
bude zobrazovat projekční displej stejné hlášení jako multiinformační displej.
V závislosti na situac i funguje ovládání omezení výkonu motoru buď omezením
akcelerace, nebo maximálně možným
omezením výkonu.
 Ovládání omezení výkonu motoru
je v činnosti (om ezení akcelerace)
Akcelerace větší než určitá hodnota je
omezena systémem.
Displej audiosystému: Není zobrazeno žádné varování
Multiinformační displej: "Byl detekován
objekt Snížení zrychlení."
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Nezní
 Ovládání omezení výkonu motoru
je v činnosti (maximálně možné
omezení výkonu)
Systém rozhodl, že je nutné silnější než normální brzdění.
Displej audiosystému: "BRZDĚTE!"
Multiinformační displej: "Brzděte!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
 Ovládání brzd je v činnosti
Systém rozhodl, že je nutné nouzové
brzdění.
Displej audiosystému: "BRZDĚTE!"
Multiinformační displej: "Brzděte!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
Zapnutí/vypnutí PKSB Zobrazení a bzučáky pro
ovládání omezení výkonu
motoru a ovládání brzd

3924-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ
Vozidlo je zastaveno pomocí čin-
nosti systému
Vozidlo bylo zastaveno pomocí činnosti
ovládání brzd.
Displej audiosystému: "Sešlápněte brz-
dový pedál"
Multiinformační displej: "Přešlápněte na
brzdu" (Pokud není sešlápnut plynový
pedál, zobrazí se "Sešlápněte pedál
brzdy".)
Indikátor vypnutí PKSB: Svítí
Bzučák: Krátké pípnutíPokud PKSB rozhodne, že může
dojít ke kolizi s detekovaným objek-
tem nebo chodcem, výkon motoru
bude omezen, aby zabránil jakému-
koliv zvýšení rychlosti vozidla.
(Ovládání omezení výkonu motoru:
Viz obrázek 2.)
Kromě toho, pokud je plynový pedál
nadále sešlápnutý, uvedou se auto-
maticky v činnost brzdy, aby snížily
rychlost vozidla. (Ovládání brzd: Viz
obrázek 3.)
Přehled systému

393
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ

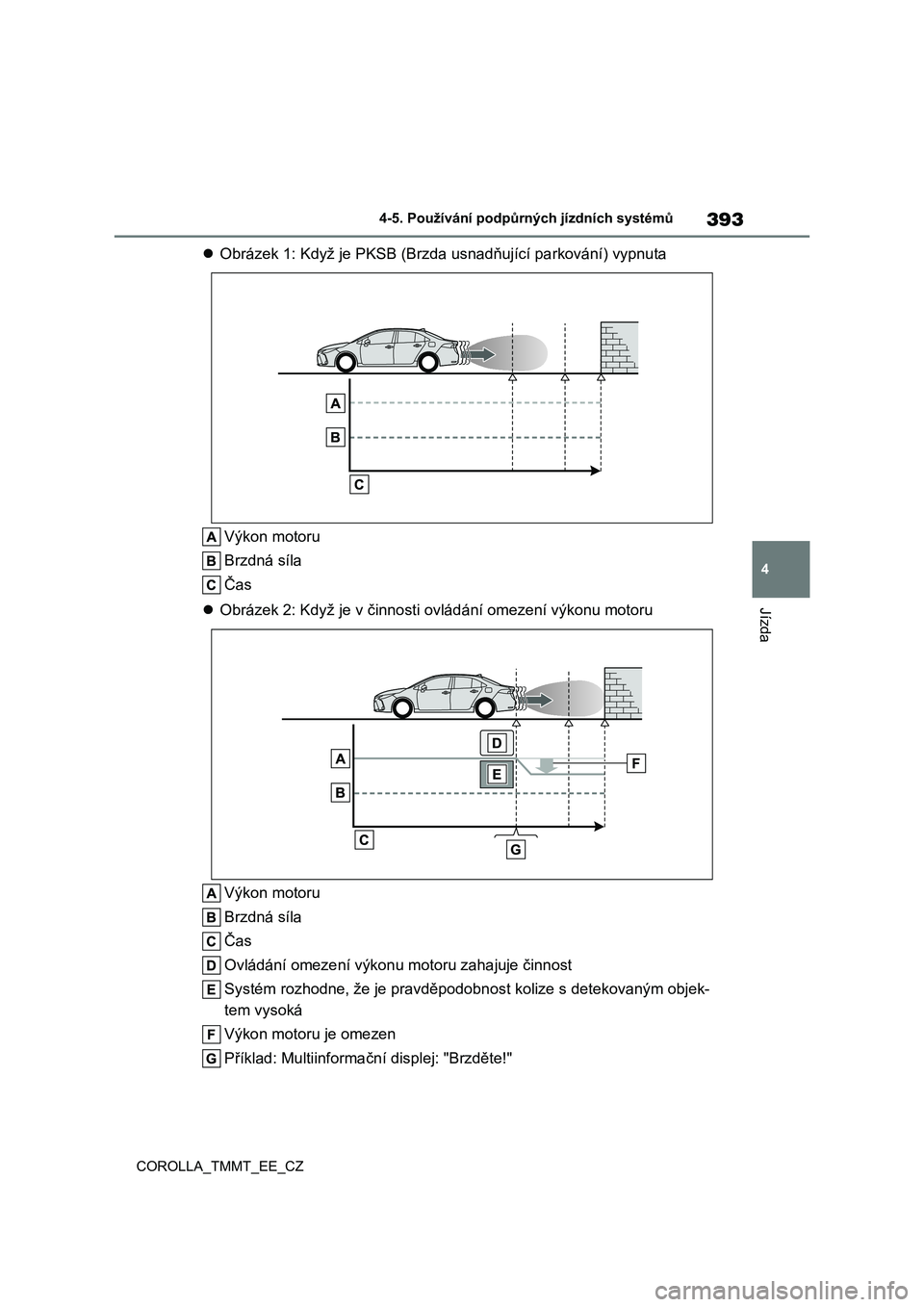

 Obrázek 1: Když je PKSB (Brzda usnadňující parkování) vypnuta
Výkon motoru
Brzdná síla
Čas
 Obrázek 2: Když je v činnosti ovládání omezení výkonu motoru
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu motoru zahajuje činnost
Systém rozhodne, že je pravděpodobnost kolize s detekovaným obj ek-
tem vysoká
Výkon motoru je omezen
Příklad: Multiinformační displej: "Brzděte!"

3944-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ
 Obrázek 3: Když je v činnosti ovládání brzd
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu motoru zahajuje činnost
Systém rozhodne, že je pravděpodobnost kolize s detekovaným obj ek-
tem vysoká
Výkon motoru je omezen
Systém vyhodnocu je, zda je pravděpodobnost kolize s detekovaným ob-
jektem extrémně vysoká
Ovládání brzd zahajuje činnost
Ovládání brzd zvyšuje intenzitu
Příklad: Multiinformační displej: "Brzděte!"
Příklad: Multiinformační dis plej: "Přešlápněte na brzdu"
■Pokud byla PKSB v činnosti
Pokud je vozidlo z astaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB. Pokud je PKSB v činnosti zbytečně, ovládání brzd
může být zrušeno sešlápnutím brzdové-
ho pedálu nebo vyčkáním přibližně 2 se- kundy, aby byl auto maticky zrušen. Pak
může být vozidlo ovládáno sešlápnutím
plynového pedálu.
■Opětovné zapnutí PKSB
Pro opětovné zapnutí PKSB, když je vy-
pnut z důvodu či nnosti PKSB, buď sys-
tém znovu zapněte ( S.391) nebo vypněte spínač motoru a pak ho zapně-
te zpět do ZAPNUTO. Kromě toho, po-
kud se objekt již nenachází ve směru jízdy vozidla, nebo pokud se směr jízdy
vozidla změní (např. , když změníte směr
z jízdy vpřed na couvání nebo z couvání na jízdu vpřed), systém se automaticky
znovu zapne.

395
4 4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ
■Pokud je na multiinformačním dis-
pleji zobrazeno "Asistent parkovací
brzdy není dostupný" a indikátor
vypnutí PKSB bliká
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB.
●Senzor může být pokryt námrazou,
sněhem, nečistotami atd. Odstraňte
námrazu, sníh, nečistoty atd. ze sen-
zoru, aby se systém vrátil do normál-
ního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překáž-
ka také z důvodu vytváření námrazy
na senzoru při nízkých teplotách. Jak-
mile se námraza rozpustí, systém se
vrátí do normálního stavu.
●Pokud se zobrazí toto hlášení, senzor
na předním nebo zadním nárazníku
může být zašpiněn. Očistěte senzory
a oblast v jejich okolí na náraznících.
●Pokud se toto hlášení zobrazuje dále
i po očištění senzoru, nebo se zobrazí,
ačkoliv je senzor čistý, nechte vozidlo
zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
●Nemusela být provedena inicializace
systému po odpojení a připojení pólo-
vých vývodů akumulátoru. Inicializuj-
te systém. (S.395)
Pokud se toto hlášení zobrazuje dále
i po inicializaci, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Pokud byl odpojen a znovu připo-
jen pólový vývod akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší. Kro-
mě toho, u vozidel s funkcí PKSB otočte
volant úplně doleva a doprava při zasta-
veném vozidle.
*: Je-li ve výbavě
Funkce PKSB (statické
objekty)*
Pokud senzory detekují statický
objekt, např. zeď, ve směru jíz-
dy vozidla a systém vyhodnotí,
že může dojít ke kolizi z důvodu
náhlého pohybu vozidla vpřed
vlivem nechtěného ovládání
plynového pedálu, pohybu vozi-
dla nezamýšleným směrem vli-
vem volby nesprávné zařazené
polohy, nebo při parkování nebo
jízdě nízkou rychlostí, systém
bude fungovat, aby zmenšil ná-
raz do detekovaného statického
objektu a snížil tak výsledné po-
škození.

3964-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ
Tato funkce bude v činnosti v ná sledujících situacích, pokud je detekován
objekt ve směru jízdy vozidla.
■Když vozidlo jede nízkou rychlostí a není sešlápnut brzdový ped ál,
nebo je sešlápnut pozdě
■Když je nepřiměřeně se šlápnut plynový pedál
Příklady činnosti funkce

397
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ
■Když se vozidlo se pohybuje nezamýšleným směrem z důvodu špat-
ně zvolené zařazené polohy
 S.376
Typy senzorů
VÝSTRAHA
■Abyste zajistili, že PKSB může správně fungovat
Dodržujte následujíc í pokyny týkající se senzorů ( S.376). Nedodržení těch-
to pokynů může způsobit, že senzory
nebudou fungovat správně a může to mít za následek nehodu.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.
●Nenahrazujte senzor jiným než origi-
nálním dílem.
●Nevystavujte senzo r nebo jeho okol- ní oblast silnému nárazu.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Pokud je oblast v okolí radarového
senzoru vystavena nárazu, systém nemusí fungovat správně z důvodu
poruchy senzoru. Nec hte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
■Zacházení s odpružením
Neupravujte odpružení, protože změ-
na výšky nebo náklon u vozidla může
bránit senzorům ve správné detekci objektů, nebo může způsobit nefunkč-
nost systému, nebo se systém uvede
v činnost zbytečně.
■Pokud je funkce PKSB (statické objekty) v činnosti zbytečně, např.
na železničním přejezdu
V případě, že se funkce PKSB (statické
objekty) zbytečně uvede v činnost, např.
na železničním přejezdu, ovládání brzd je zrušeno po přibližně 2 sekun-
dách, což vám umožní pokračovat
vpřed a oblast opustit. Ovládání brzd může být zrušeno také sešlápnutím
brzdového pedálu. Sešlápnutí plynové-
ho pedálu po ovládání brzd vám umož- ní pokračovat vpřed a oblast opustit.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy- sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může
způsobit poruchu senzoru.

3984-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ
■Funkce PKSB (sta tické objekty)
bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB ne svítí nebo nebliká ( S.102, 104) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezení výkonu motoru
• PKSB je zapnuta. • Rychlost vozidla je 15 km/h nebo nižší.
• Ve směru jízdy vozidla se nachází sta-
tický objekt a je 2 až 4 m daleko. • PKSB rozhodne, že je nutné silnější
než normální brzdění, aby se zabráni-
lo kolizi.
●Ovládání brzd • Ovládání omezení výkonu motoru je
v činnosti
• PKSB rozhodne, že je nutné okamžité
brzdění, aby se zabránilo kolizi.
■Funkce PKSB (stat ické objekty)
přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny někter é z následujících
podmínek:
●Ovládání omezen í výkonu motoru • PKSB je vypnuta.
• Systém rozhodne, že kolizi je možné
se vyhnout normálním ovládáním brzd. • Statický objekt už se dále nenachází 2
až 4 m od vozidla nebo ve směru jízdy
vozidla.
●Ovládání brzd • PKSB je vypnuta.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pom ocí ovládání brzd. • Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd. • Statický objekt už se dále nenachází 2
až 4 m od vozidla nebo ve směru jízdy
vozidla.
■Opětovné zapnutí funkce PKSB (statické objekty)
 S.394
■Rozsah detekce funkce PKSB (sta-
tické objekty)
Rozsah detekce fun kce PKSB (statické
objekty) se liší od ro zsahu detekce par-
kovacího asi stenta. (S.381) Proto, i když parkovací asist ent detekuje objekt
a poskytuje výstrahu, funkce PKSB (sta-
tické objekty) nemusí začít fungovat.
■Objekty, které funkce PKSB (static- ké objekty) nemusí detekovat
Senzory nemusí být schopny detekovat
určité objekty, např. následující:
●Chodec
●Bavlněná látka, sníh a jiné materiály, které špatně odrážejí ultrazvukové vlny
●Objekty, které nej sou kolmé k zemi, objekty, nejsou kolm é ke směru jízdy
vozidla, nepravidelné nebo vlnité ob-
jekty
●Nízké objekty
●Tenké objekty, např. dráty, ploty, lana a dopravní značky
●Objekty, které js ou extrémně blízko
u nárazníku
VÝSTRAHA
●Když používáte p ro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso-
bit poruchu senzoru.
■Kdy vypnout PKSB
V následujících situacích vypněte
PKSB, protože se může uvést v čin- nost, ačkoliv nehrozí možnost kolize.
●Když kontrolujete vozidlo použitím kolébky na podvozek, válcového
dynamometru nebo volných válců
●Když je vozidlo nakládáno na loď,
nákladní automobil nebo jiný doprav- ní prostředek
●Pokud bylo upraveno odpružení
nebo jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého
nákladu
●Pokud je nainstalováno vybavení,
které může překážet senzoru, např. tažné oko, ochrana nárazníku (pří-
davný ozdobný pruh atd.), nosič jízd-
ních kol nebo sněhový pluh
●Když používáte automatickou myčku vozidel
