2021 TOYOTA COROLLA Návod na použití (in Czech)

127
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA_TMMT_EE_CZ
Zóna Eko jízdy
 Jízdní dosah
Zobrazuje jízdní dosah se zbývajícím
palivem. Používejte zobrazené hodnoty pouze jako referenční.
Tato vzdálenost je vypočítána na zákla-
dě vaší průměrné s potřeby paliva.
V důsledku toho m ůže být skutečná vzdálenost, kterou můžete ujet, odlišná
od té zobrazené.
Když je do nádrže přidáno pouze malé
množství paliva, zobrazení se nemusí
aktualizovat. Když tankujete, vypněte spínač motoru.
Pokud je vozidlo natankováno bez vy-
pnutí spínače motoru , zobrazení se ne- musí aktualizovat.
■Indikátor Eko jízdy
Indikátor Eko jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je v jiné poloze než D.
●Jízdní režim je na staven do sportovní-
ho režimu.
●Rychlost vozidla je přibližně 130 km/h
nebo vyšší.
■Informace o podpůrných jízd-
ních systémech
Zvolte pro zobrazení provozního
stavu následujících systémů:
 LTA (Asistent sledování jízdy
v jízdních pruzích) (je-li ve výbavě)
( S.312)
 LDA (Upozornění při opouštění
jízdního pruhu s ovládáním řízení)
(je-li ve výbavě) ( S.321)
 Tempomat (je-li ve výbavě)
( S.350)
 Adaptivní tempomat (je-li ve vý-
bavě) ( S.340)
 Adaptivní tempomat s plným
rychlostním rozsah em (je-li ve vý-
bavě) ( S.329)
■Zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)
Zvolte pro zobrazení následujících
informací s vazbou na navigační
systém:
 Navigace trasy do cíle
 Zobrazení kompasu (zobrazení
směrem jízdy nahoru)
■Zobrazení navigace trasy do cíle
Pokud je zobrazení navigace trasy do cíle zapnuto na projekčním displeji, ne-
bude zobrazeno na mu ltiinformačním
displeji. ( S.131)
Zobrazení informací o pod-
půrných jízdních systémech

1282-1. Přístrojová deska
COROLLA_TMMT_EE_CZ
Zvolte pro možnost volby zdroje
audia nebo skladby na přístroji pou-
žitím spínačů ovládání přístroje.
Tato ikona menu může být nastavena tak, aby byla zobrazena/nebyla zobra-
zena v .
■Informace o jízdě
Zobrazují se informace o jízdě, např. ná-
sledující:
Typ informací o jízdě
Položky informací o jízdě
Zobrazí se následující podle toho,
který typ informací o jízdě a položky
informací o jízdě byly zvoleny v .
( S.128)
 Po nastartování
• Vzdálenost: Zobrazuje ujetou vzdále- nost od nastartování motoru
• Uplynulý čas: Zobra zuje uplynulý čas
od nastartování motoru
• Průměrná rychlost v ozidla: Zobrazuje
průměrnou rychlost vozidla od nastar-
tování motoru
 Po resetování
• Vzdálenost: Zobrazuje ujetou vzdále-
nost od resetování zobrazení*
• Uplynulý čas: Zobrazuje uplynulý čas
od resetování zobrazení*
• Průměrná rychlost vozidla: Zobrazuje
průměrnou rychlost vozidla od reseto-
vání zobrazení*
*: Pro resetování zobrazte požadovanou
položku a stiskněte a podržte na
spínačích ovládání přístroje.
■Nastavení zobrazení přístroje,
které může být změněno
 Nastavení hodin (vozidla s audio-
systémem)
 S.112, 118
Jazyk
Zvolte pro změnu zobrazovaného jazyka.
Jednotky
Zvolte pro změnu zobrazovaných jedno-
tek měření.
 Zobrazení rychloměru
(7palcový displej)
Zvolte pro nastavení zobrazení rychlo-
měru na digitální/analogové/digitální/
digitální+ (je-li ve výbavě).
 Kontrolka Eko jízdy
(je-li ve výbavě)
Zvolte pro zapnutí/vypnutí kontrolky Eko
jízdy.

• Zobrazení spotřeby paliva
Zvolte pro přepínání zobrazení průměrné
spotřeby paliva mezi po nastartování/
po resetování. ( S.125)
Zobrazení s vazbou na
audiosystém (je-li ve výbavě)
Zobrazení informací o vo-
zidle Zobrazení nastavení

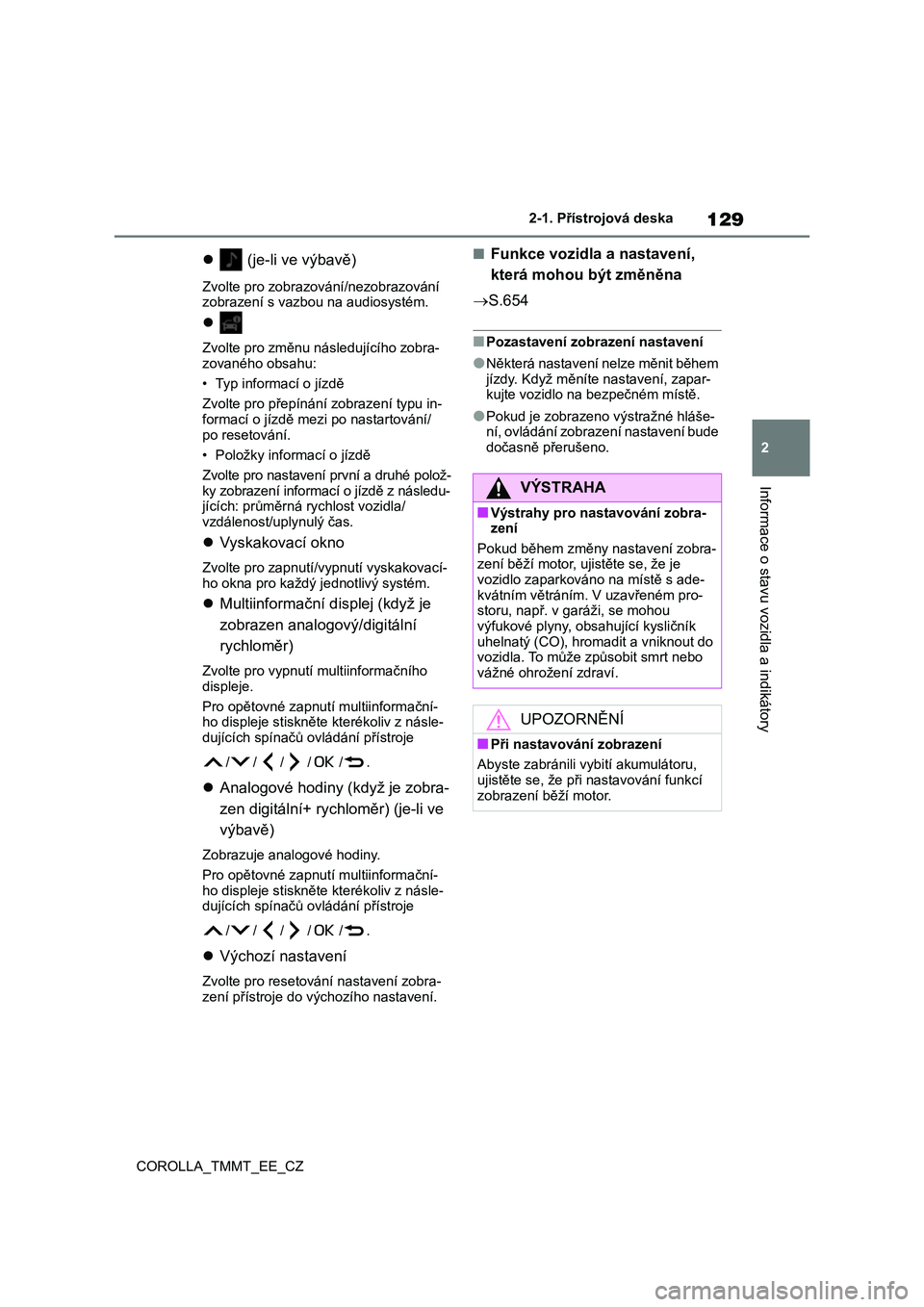

129
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA_TMMT_EE_CZ
 (je-li ve výbavě)
Zvolte pro zobrazování/nezobrazování
zobrazení s vazbou na audiosystém.

Zvolte pro změnu nás ledujícího zobra- zovaného obsahu:
• Typ informací o jízdě
Zvolte pro přepínání zobrazení typu in- formací o jízdě mez i po nastartování/
po resetování.
• Položky informací o jízdě
Zvolte pro nastavení první a druhé polož-
ky zobrazení informa cí o jízdě z následu-
jících: průměrná rychlost vozidla/ vzdálenost/uplynulý čas.
 Vyskakovací okno
Zvolte pro zapnutí/vypnutí vyskakovací-
ho okna pro každý jednotlivý systém.
 Multiinformační displej (když je
zobrazen analogový/digitální
rychloměr)
Zvolte pro vypnut í multiinformačního
displeje.
Pro opětovné zapnut í multiinformační- ho displeje stiskněte kterékoliv z násle-
dujících spínačů o vládání přístroje
//// /.
 Analogové hodiny (když je zobra-
zen digitální+ rychloměr) (je-li ve
výbavě)
Zobrazuje analogové hodiny.
Pro opětovné zapnut í multiinformační-
ho displeje stiskněte kterékoliv z násle-
dujících spínačů o vládání přístroje
//// /.
 Výchozí nastavení
Zvolte pro resetování nastavení zobra-
zení přístroje do výchozího nastavení.
■Funkce vozidla a nastavení,
která mohou být změněna
 S.654
■Pozastavení zobrazení nastavení
●Některá nastavení nelze měnit během
jízdy. Když měníte nastavení, zapar-
kujte vozidlo na bezpečném místě.
●Pokud je zobrazeno výstražné hláše-
ní, ovládání zobrazení nastavení bude dočasně přerušeno.
VÝSTRAHA
■Výstrahy pro nastavování zobra-
zení
Pokud během změny nastavení zobra- zení běží motor, ujistěte se, že je
vozidlo zaparkováno na místě s ade-
kvátním větráním. V uzavřeném pro- storu, např. v garáži, se mohou
výfukové plyny, obsahující kysličník
uhelnatý (CO), hromadit a vniknout do vozidla. To může způsobit smrt nebo
vážné ohrožení zdraví.
UPOZORNĚNÍ
■Při nastavování zobrazení
Abyste zabránili vybití akumulátoru,
ujistěte se, že při nastavování funkcí
zobrazení běží motor.

1302-1. Přístrojová deska
COROLLA_TMMT_EE_CZ
*: Je-li ve výbavě
Obrázky použité v tomto textu js ou zamýšleny jako příklady a mohou se lišit od obra-
zu, který je skutečn ě zobrazen pomocí projekčního displeje.
Oblast zobrazení stavu podpůrných jízdních systémů/zobrazení s vaz-
bou na navigační systém (je-li ve výbavě) ( S.132)
Oblast zobrazení zařazené polohy (Multidrive)/zobrazení RSA (Asistent
dopravních značek) (je-li ve výbavě) ( S.267, 356)
Zobrazení rychlosti vozidla
Oblast zobrazení otáčko měru/indikátoru Eko jízdy (je-li ve výbavě)/ven-
kovní teploty ( S.133)
■Projekční displej bude v činnosti,
když
Spínač motoru je v ZAPNUTO.
■Když používáte projekční displej
Když se díváte na projekční displej přes
sluneční brýle, displej se může zdát
tmavý nebo obtížně čitelný, zvláště přes polarizované sluneční brýle. Seřiďte jas
projekčního displeje nebo odložte své
sluneční brýle.
■Zobrazení názvu ulice (vozidla s na- vigačním systémem)
Budou se zobrazova t pouze názvy ulic,
které jsou obsaženy v mapových úda- jích.
Projekční displej*
Projekční displej promítá různé informace týkající se jízdy a provoz-
ní stav podpůrných jízdníc h systémů na čelní sklo.
Součásti systému

131
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA_TMMT_EE_CZ
Zvolte na multiinformačním dis-
pleji ( S.128), a pak "HUD Main".
■Zapnutí/vypnutí projekčního
displeje
Stiskněte na spínačích ovládá-
ní přístroje, abyste projekční displej
zapnuli/vypnuli.
■Změna nastavení projekčního
displeje
Stiskněte a držte na spínačích
ovládání přístro je, abyste změnili
následující nastavení.
 Jas a svislá poloha projekčního
displeje
Zvolte pro seřízení jasu nebo svislé po-
lohy projekčního displeje.
 Obsah zobrazení
Zvolte pro přepnutí zobrazení mezi ná- sledujícím:
• Bez obsahu
• Indikátor Eko jízdy (je-li ve výbavě) • Otáčkoměr
Zvolte pro zapnutí/vypnutí následujících
položek: • Navigace trasy do cíl e (je-li ve výbavě)
• Zobrazení podpůrn ých jízdních sys-
témů • Kompas (projekční di splej) (je-li ve vý-
bavě)
• Provozní stav audiosystému (je-li ve výbavě)
 Úhel displeje
Zvolte pro seřízení úhlu projekčního dis-
pleje.
■Zapnutí/vypnutí projekčního displeje
Pokud je projekční di splej vypnut, zůsta-
ne vypnutý, když je spínač motoru vy- pnut a pak zapnut do ZAPNUTO.
VÝSTRAHA
■Když používáte projekční displej
●Zkontrolujte, zda p oloha a jas obra-
zu projekčního displeje není na pře- kážku bezpečné jízdě. Nesprávné
seřízení polohy nebo jasu obrazu
může překážet výhl edu řidiče a vést tak k nehodě s následky smrtelného
nebo vážného zranění.
●Nedívejte se během jízdy nepřetržitě na projekční displej, protože můžete
přehlédnout chodce, objekty na silni-
ci atd., před vozidlem.
UPOZORNĚNÍ
■Projektor projekčního displeje
●Neumísťujte žádné nápoje do blíz- kosti projektoru projekčního displeje.
Pokud bude projektor polit, může to
mít za následek elektrickou poruchu.
●Na projektor projekčního displeje nic
nepokládejte nebo nelepte nálepky.
Tím by se mohla př erušit indikace projekčního displeje.
●Nedotýkejte se vnitřku projektoru projekčního displeje nebo nestrkejte
ostré nebo podobn é předměty do
projektoru. Tím by mohlo dojít k mechanickému
poškození.
Používání projekčního dis-
pleje

1322-1. Přístrojová deska
COROLLA_TMMT_EE_CZ
■Jas displeje
Jas projekčního displeje je možné seří-
dit na na multiinformačním displeji.
Je také automaticky seřízen podle jasu
okolí.
■Zobrazení stavu podpůrných
jízdních systémů
Zobrazuje provozní stav následují-
cích systémů:
 Adaptivní tempomat s plným
rychlostním rozsah em (je-li ve vý-
bavě) ( S.329)
 Adaptivní tempomat (je-li ve vý-
bavě) ( S.340)
 LTA (Asistent sledování jízdy
v jízdních pruzích) (je-li ve vý-
bavě) ( S.312)
 LDA (Upozornění při opouštění
jízdního pruhu s ovládáním řízení)
(je-li ve výbavě) ( S.321)
Podrobný obsah zobrazený na projekč-
ním displeji se může lišit od obsahu zob- razeného na multiinformačním displeji.
Podrobnosti - viz vysvě tlení jednotlivých
systémů.
■Oblast zobrazení s vazbou na
navigační systém (je-li ve vý-
bavě)
Zobrazuje následující položky, kte-
ré mají vazbu na navigační systém:
 Název ulice
 Navigace trasy do cíle
 Kompas (zobrazení směrem jízdy
nahoru)
VÝSTRAHA
■Výstraha při změně nastavení pro- jekčního displeje
Pokud během změny nastavení zobra-
zení běží motor, ujistěte se, že je vozidlo zaparkováno na místě s ade-
kvátním větráním . V uzavřeném pro-
storu, např. v garáži, se mohou výfukové plyny, obsahující kysličník
uhelnatý (CO), hromadit a vniknout do
vozidla. To může způsobit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Když měníte nastavení projekční-
ho displeje
Abyste zabránili vybití akumulátoru,
ujistěte se, že při změně nastavení
projekčního displeje běží motor.
Oblast zobrazení stavu pod-
půrných jízdních systémů/
zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)

133
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA_TMMT_EE_CZ
Když je to nutné, budou se zobrazo-
vat vyskakovací okna pro následují-
cí systémy:
■Podpůrné jízdní systémy
Zobrazí se výstražné/návrhové/sdě-
lovací hlášení nebo provozní stav
příslušného systému.
 PCS (Předkolizní systém)
( S.305)
 Brake Override System (S.247)
 Drive-Start Control (je-li ve vý-
bavě) ( S.248)
Podrobný obsah zobrazený na projekč- ním displeji se může lišit od obsahu zob-
razeného na multiinformačním displeji.
Podrobnosti - viz vysv ětlení jednotlivých systémů.
■Ikona
Zobrazí se, když se na multiinfor-
mačním displeji objeví výstražné
hlášení. ( S.596)
■Výstražné hlášení
Podle určitých podmínek se zobrazí
některá výstražná hlášení, když je
to nutné.
Podrobný obsah zobrazený na projekč-
ním displeji se může lišit od obsahu zob-
razeného na multiinformačním displeji.
■Provozní stav audiosystému
(je-li ve výbavě)
Zobrazí se, když ovládáte spínač
dálkového ovládání audiosystému
na volantu.
■Stav hands-free systému (je-li
ve výbavě)
Zobrazí se, když je hands-free sys-
tém v činnosti.
■Když se zobrazí vyskakovací okno
Když se zobrazí vyska kovací okno, ak- tuální zobrazení nem usí být dále zobra-
zeno. V tom případě se zobrazení vrátí
poté, co vyskakovací okno zmizí.
■Otáčkoměr
Ukazuje otáčky motoru (počet otá-
ček za minutu).
■Indikátor Eko jízdy (je-li ve vý-
bavě)
Zobrazení indikátoru zóny Eko
jízdy
Stupeň Eko jízdy odvozený od
akcelerace
Zóna Eko jízdy
Zobrazený obsah je s tejný jako ten, kte-
rý je zobrazen na mu ltiinformačním dis-
pleji (indikátor Eko jízdy). Podrobnosti - viz S.126.
Vyskakovací okno
Zobrazení otáčkoměru/indi-
kátoru Eko jízdy (je-li ve vý-
bavě)/venkovní teploty

1342-1. Přístrojová deska
COROLLA_TMMT_EE_CZ
■Zobrazení venkovní teploty
Zobrazí se, když je spínač motoru
přepnut do ZAPNUTO, nebo když in-
dikátor nízké venk ovní teploty bliká.
■Zobrazení venkovní teploty
●Když je venkovní teplota přibližně 3 °C
nebo nižší, indikátor nízké venkovní teploty bude blikat přibližně 10 sekund
a zobrazení venko vní teploty se vy-
pne. V tom případě se zobrazení opět zobrazí, když venkovní teplota dosáh-
ne přibližně 5 °C nebo vyšší.
●V následujících situacích nemusí být
zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně:
• Při zastavení nebo jízdě nízkou rych-
lostí (méně než 25 km/h) • Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu-
nelu atd.)
●Když se zobrazí "--" nebo "E", systém
může mít poruchu. Zavezte vozidlo ke kterémukoliv autor izovanému prodej-
ci nebo do servis u Toyota, nebo do
kteréhokoliv spolehlivého servisu.
*: Je-li ve výbavě
Obrazovka audiosystému
Informace o spotřebě
paliva*
Informace o spotřebě paliva
mohou být zobrazeny na obra-
zovce audiosystému.
Součásti systému
