2021 TOYOTA COROLLA Návod na použití (in Czech)

535
7

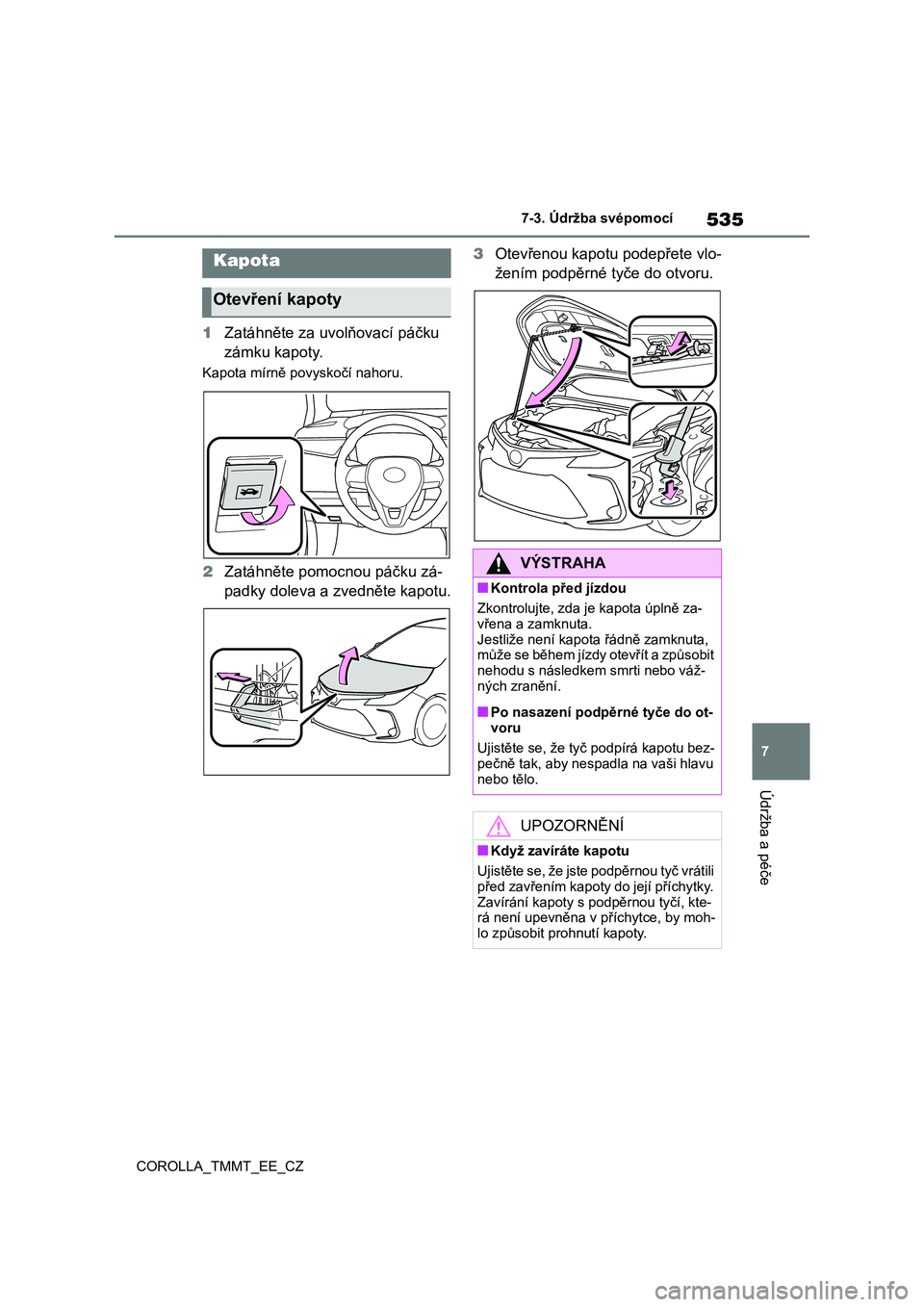

7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ
1 Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Zatáhněte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta.
Jestliže není kapot a řádně zamknuta,
může se během jízdy otevřít a způsobit nehodu s následkem smrti nebo váž-
ných zranění.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu bez- pečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili
před zavřením kapoty do její příchytky.
Zavírání kapoty s podpěrnou tyčí, kte- rá není upevněna v příchytce, by moh-
lo způsobit prohnutí kapoty.

5367-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ
■Vpředu
■Vzadu
Umístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku
a provádějte činnost bezpečně.
Když vaše vozidl o zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně. Ne-
správné umístění může vaše
vozidlo poškodit nebo způsobit
zranění.
Umístění zvedacího místa

537
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ
Motor 1ZR-FAE
Nádržka kapaliny ostřikovačů ( S.544)
Nádržka chladicí k apaliny motoru (S.541)
Pojistkové skříňky ( S.567)
Měrka hladiny motorového oleje ( S.539)
Uzávěr plnicího hrdla motorového oleje ( S.539)
Akumulátor ( S.542)
Chladič ( S.542)
Kondenzátor ( S.542)
Elektrický ventilátor chlazení
Motorový prostor
Součásti

5387-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ
Motor M15A-FKS
Nádržka kapaliny ostřikovačů ( S.544)
Nádržka chladicí k apaliny motoru (S.541)
Pojistkové skříňky ( S.567)
Uzávěr plnicího hrdla motorového oleje ( S.539)
Měrka hladiny motorového oleje ( S.539)
Akumulátor ( S.542)
Chladič ( S.542)
Kondenzátor ( S.542)
Elektrický ventilátor chlazení

539
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ
Když je motor ohřá tý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a jeho vypnutí vyčkejte více než
5 minut, až olej steče zpět na
dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Motor 1ZR-FAE
Motor M15A-FKS
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.643
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
Kontrola a doplnění motoro-
vého oleje

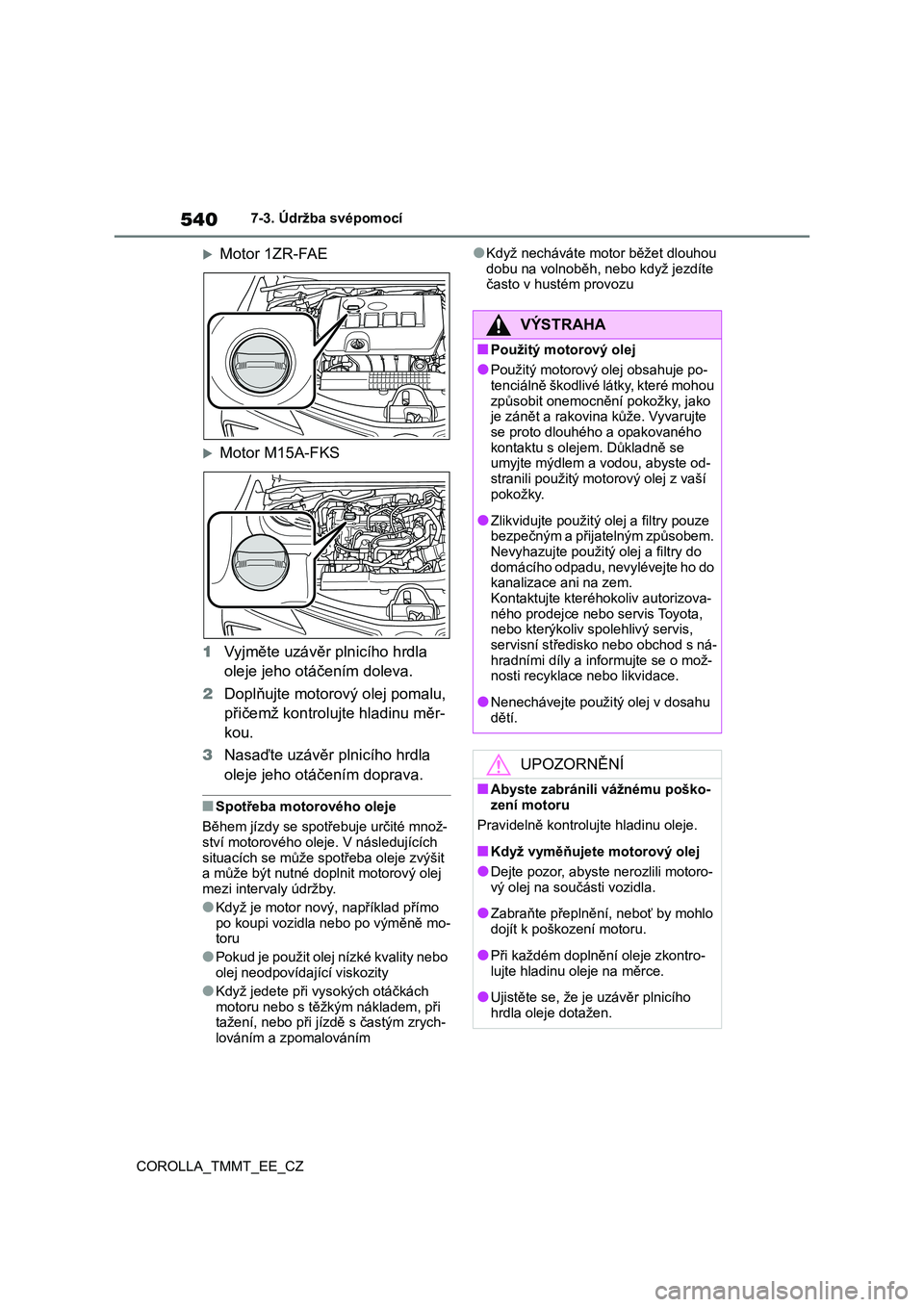

5407-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ
Motor 1ZR-FAE
Motor M15A-FKS
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nasaďte uzávěr plnicího hrdla
oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového olej e. V následujících
situacích se může s potřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo- toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při v ysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-tenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako
je zánět a rakovina kůže. Vyvarujte
se proto dlouhého a opakovaného kontaktu s olejem. Důkladně se
umyjte mýdlem a vodou, abyste od-
stranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho do kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis,
servisní středisko nebo obchod s ná-
hradními díly a in formujte se o mož- nosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motoro-
vý olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo
dojít k poškození motoru.
●Při každém doplněn í oleje zkontro-
lujte hladinu oleje na měrce.
●Ujistěte se, že je u závěr plnicího
hrdla oleje dotažen.

541
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" a "LOW" na
nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.634)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long
Life Coolant" nebo podobnou vysoce kvalitní bezsilikátovou, bezaminovou,
bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních
organických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody.
(Minimální teplota: -35 °C
Pro další podrobnosti o chladicí kapalině
kontaktujte kteréhok oliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny
klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice,
uzávěr nádržky chladi cí kapaliny moto-
ru, výpustný kohou t a vodní čerpadlo. Pokud nezjistíte žádný únik, nechte uzá-
věr a těsnost chladi cího systému zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Kontrola chladicí kapaliny
motoru
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém můž e být pod tlakem
a při sejmutí uzávěru může horká chla- dicí kapalina vystříknout a způsobit
vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo
zajištěno řádné mazání, ochrana proti
korozi a chlazení. Přečtěte si údaje na štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, ab yste zabránili po-
škození součástí nebo laku.

5427-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ
Zkontrolujte chladič a kondenzátor
a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí
extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
Zkontrolujte akumulátor následují-
cím způsobem.
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru ne-
jsou zkorodované a že nejsou nikde
uvolněné spoje, trhliny nebo uvolně-
né svorky.
Pólové vývody
Upevňovací příchytka
■Před dobíjením
Při dobíjení akumulátor produkuje vodí-
kový plyn, který je ho řlavý a výbušný.
Proto před dobíjením dodržujte následu- jící pokyny:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací kabel.
●Ujistěte se, že je nabíječka vypnuta, když připojujete a odpojujete nabíjecí
kabely k/od akumulátoru.
■Po dobití/opětovném připojení aku-
mulátoru (vozidla se systémem Smart Entry & Start)
●Vozidla s funkcí nastupování: Ihned po opětovném připojení akumulátoru
nemusí být možné odemykání dveří
použitím systému Smart Entry & Start. V tom případě použijte pro odemknutí/
zamknutí dveří bezdrátové dálkové
ovládání nebo mechanický klíč.
●Nastartujte motor se spínačem motoru
v PŘÍSLUŠENSTVÍ. Motor se nemůže nastartovat s vypnut ým spínačem mo-
toru. Při druhém pokusu však bude
motor fungovat normálně.
●Režim spínače motoru se zaznamená
ve vozidle. Když se akumulátor znovu připojí, vozidlo vrátí režim spínače
motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte
se, že je motor před odpojením aku- mulátoru vypnutý. Buďte velmi opatrní
při připojování akum ulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud systém nenastartuje ani po něko-
lika pokusech, kontak tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
Kontrola chladiče a konden-
zátoru
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče nebo konden-
zátoru, protože mohou být horké a mo- hou způsobit vážná zranění, např.
popáleniny.
Akumulátor
