2021 TOYOTA COROLLA Návod na použití (in Czech)

255
4
4-1. Před jízdou
Jízda
COROLLA_TMMT_EE_CZ
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná-
kladu by neměla přes ahovat maximální přípustnou hmotnost přípojného vozidla.
Překročení této hm otnosti je nebez-
pečné. ( S.640)
Když táhnete přívěs, použijte frikční spojovací člen nebo frikční stabilizátor
(zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo větší než 25 kg nebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit uve- denou hmotnost. ( S.640)
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují- cích, zavazadel, tažného zařízení, cel-
ková pohotovostní hmotnost a zatížení
tažného háku by neměla překročit celko- vou hmotnost vozidla o více než 100 kg.
Překročení této hmotnosti je nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře-
kročit maximální přípustné zatížení zad-
ní nápravy o více než 15 %. Překročení této hmotnosti je nebezpečné. Hodnoty
přípustné hmotnosti přípojného vozidla
byly odvozeny z testování na hladinu moře. Pamatujte, že s e při jízdě ve vyš-
ších nadmořských výš kách výkon moto-
ru a přípustná hmotnost přípojného vozidla bude snižovat.
Důležité body, týkající se na-
kládání přívěsu
VÝSTRAHA
■Když je překročena celková hmot-
nost vozidla nebo přípustné zatí-
žení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž- ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo barů; 3 psi) k dopo ručenému tlaku
huštění pneumatik. ( S.650)
●Nepřekračujte stanovený rychlostní
limit pro tažení přívěsu v zastavě-
ných oblastech nebo 100 km/h, pod- le toho, co je nižší.

2564-1. Před jízdou
COROLLA_TMMT_EE_CZ
1 516 mm
2 516 mm
3 1 080 mm
4 583 mm
5 300 mm
6 18 mm
7 14 mm
8 365 mm
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma-
tik o 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) oproti do poručené hodnotě.
( S.640)
●Zvyšte tlak vzduchu pneumatik přívě-
su s ohledem na ce lkovou hmotnost
přívěsu a s přihlé dnutím k hodnotám doporučeným výrobcem vašeho pří-
věsu.
■Osvětlení přívěsu
Když instalujete osvě tlení přívěsu, kon- zultujte to s kterýmkoliv autorizovaným
prodejcem nebo serv isem Toyota, nebo
kterýmkoliv spolehlivým servisem, pro- tože nesprávná instalace může způsobit
poškození osvětlení vozidla. Když insta-
lujete osvětlení přívěsu, dodržujte místní předpisy.
Montážní rozměry pro tažné
zařízení a tažný hák

257
4
4-1. Před jízdou
Jízda
COROLLA_TMMT_EE_CZ
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave- ná novými agregáty nebyla používána
pro tažení přívěsu během prvních
800 km jízdy.
■Bezpečnostní kontroly před taže- ním
●Zkontrolujte, zda jste nepřekročili ma-ximální limit zatížen í na hák tažného
zařízení. Pamatujte, že hmotnost při-
pojení přívěsu zv ýší zátěž vozidla. Také se ujistěte, že nepotáhnete ná-
klad, který překraču je maximální pří-
pustné zatížení nápravy.
●Zajistěte, aby nákla d na přívěsu byl
zajištěn.
●V případě, že ve st andardních zpět-
ných zrcátkách nevid íte provoz za vo- zidlem, měli byste použít přídavná
zpětná zrcátka. Nastavte prodloužená
ramena těchto zrcá tek na obou stra- nách vozidla tak, aby vždy poskytova-
la maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu
je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
Při tažení přívěsu se bude ovládat
vozidlo jinak. Abyste zabránili neho-
dě, nebo smrti nebo zranění, mějte
při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, s tejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným pří-
věsem
 Vyzkoušejte si zatáčení, zastavo-
vání a couvání s připojeným pří-
věsem na míste ch, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívěsem
uchopte spodní část volantu
a otočte rukou doleva, abyste za-
točili přívěs doleva, nebo doprava,
abyste zatočili př ívěs doprava.
Vždy otáčejte volantem plynule,
aby nedošlo k chybě řízení. Při
couvání se nechejte, kvůli snížení
rizika nehody, navádět jinou oso-
bou.
■Zvětšení vzdálenosti mezi vozi-
dly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stej-
ná nebo větší, než je délka vašeho
vozidla a přívěsu. Vyhýbejte se
prudkému brzdění, které může způ-
sobit smyk. Jinak se vozidlo může
stát neovladatelné. To platí hlavně
na mokrých nebo kluzkých površích
vozovek.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního
nárazníku hliník
Zajistěte, aby část ocelového tažného
zařízení nepřišla do přímého kontaktu
s touto oblastí. Když přijdou ocel a hliník do kontaktu,
nastane reakce podobná korozi, která
může zeslabit příslušnou část, což může způsobit pošk ození. Při připev-
ňování ocelového ta žného zařízení na
tyto části, které přijdou do kontaktu, naneste inhibitor koroze.
Návod

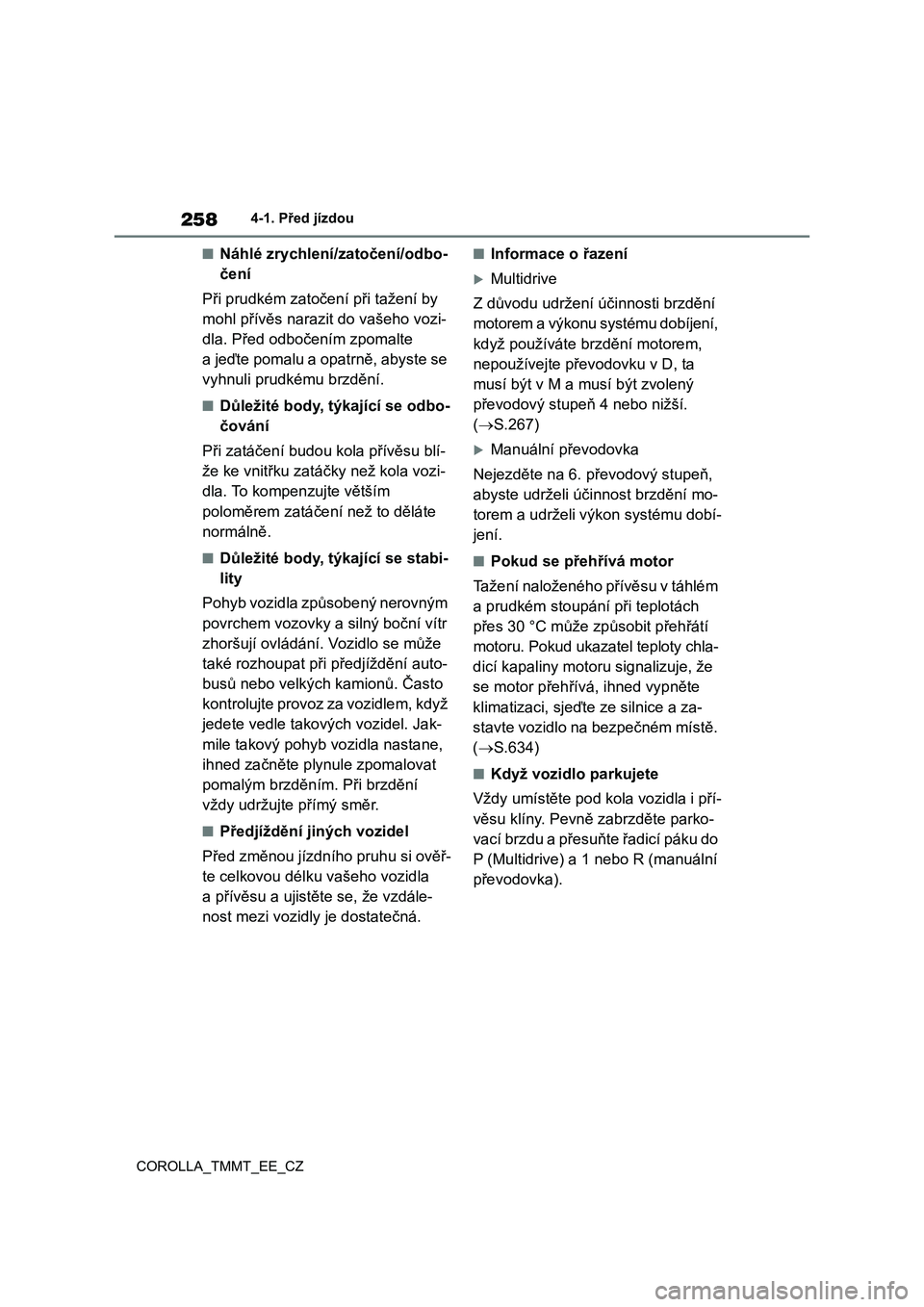

2584-1. Před jízdou
COROLLA_TMMT_EE_CZ
■Náhlé zrychlení/zatočení/odbo-
čení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste se
vyhnuli prudkému brzdění.
■Důležité body, týkající se odbo-
čování
Při zatáčení budou kola přívěsu blí-
že ke vnitřku zatáčky než kola vozi-
dla. To kompenzujte větším
poloměrem zatáčení než to děláte
normálně.
■Důležité body, týkající se stabi-
lity
Pohyb vozidla způsobený nerovným
povrchem vozovky a silný boční vítr
zhoršují ovládání. Vozidlo se může
také rozhoupat při předjíždění auto-
busů nebo velkých kamionů. Často
kontrolujte provoz za vozidlem, když
jedete vedle takových vozidel. Jak-
mile takový pohyb vozidla nastane,
ihned začněte plynule zpomalovat
pomalým brzděním. Při brzdění
vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověř-
te celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdále-
nost mezi vozidly je dostatečná.
■Informace o řazení
Multidrive
Z důvodu udržení účinnosti brzdění
motorem a výkonu systému dobíjení,
když používáte brzdění motorem,
nepoužívejte převodovku v D, ta
musí být v M a musí být zvolený
převodový stupeň 4 nebo nižší.
(S.267)
Manuální převodovka
Nejezděte na 6. převodový stupeň,
abyste udrželi účinnost brzdění mo-
torem a udrželi výkon systému dobí-
jení.
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém
a prudkém stoupání při teplotách
přes 30 °C může způsobit přehřátí
motoru. Pokud ukazatel teploty chla-
dicí kapaliny motoru signalizuje, že
se motor přehřívá, ihned vypněte
klimatizaci, sjeďte ze silnice a za-
stavte vozidlo na bezpečném místě.
(S.634)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i pří-
věsu klíny. Pevně zabrzděte parko-
vací brzdu a přesuňte řadicí páku do
P (Multidrive) a 1 nebo R (manuální
převodovka).

259
4
4-1. Před jízdou
Jízda
COROLLA_TMMT_EE_CZ
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překro-
čen žádný z hmot nostních limitů.
( S.255)
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rychlos-
ti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesá-
ním
Zpomalte a zařaďte nižší převodový
stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém
klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu. To by mohlo způsobit přehřátí brzd nebo sní-
žení jejich účinnosti.
■Abyste zabránili nehodě nebo zra-
nění
●Vozidla s kompaktním rezervním ko- lem: Netáhněte př ívěs, když je na
vozidle namontováno kompaktní re-
zervní kolo.
●Vozidla se sadou pro nouzovou
opravu pneumatiky: Netáhněte pří- věs, když je namontovaná pneumati-
ka opravena pomocí sady pro
nouzovou opravu pneumatiky.
●Při tažení přívěsu nepoužívejte ná-
sledující systémy.
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rych-
lostním rozsahem (je-li ve výbavě)
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu
napřímo.
Napřímo připojené osvětlení přívěsu může poškodit elektrický systém vaše-
ho vozidla a způsobit tak poruchu.

2604-2. Jízdní postupy
COROLLA_TMMT_EE_CZ
4-2.Jízdní postupy
1 Zkontrolujte, zda je zabrzděna
parkovací brzda. ( S.274, 275)
2 Zkontrolujte, zda je řadicí páka
v P (Multidrive) nebo N (manuál-
ní převodovka).
3 Sešlápněte pevně brzdový pe-
dál (Multidrive) nebo spojkový
pedál (manuální převodovka).
4 Otočte spínač motoru do START,
abyste nastartovali motor.
■Pokud motor nestartuje
Systém imobilizéru motoru nemusel být
deaktivován. ( S.78) Kontaktujte které- hokoliv autorizov aného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Když nelze uvolnit zámek řízení
Při startování motor u se může zdát, že
spínač motoru uvízl ve VYPNUTO.
Abyste ho uvolnili, ot áčejte klíčem při
současném mírném o táčení volantem doleva a doprava.
Tažení přívěsu (kromě
motoru M15A-FKS)
Toyota nedoporučuje tažení pří-
věsu tímto vozidlem. Toyota
také nedoporučuje montáž taž-
ného háku nebo používání nosi-
če pro kolečková křesla, skútry,
jízdní kola atd., upevněného na
tažný hák. Vaše vozidlo není ur-
čeno pro tažení přívěsu nebo
používání nosičů upevněných
na tažný hák.
Spínač motoru (zapalová-
ní) (vozidla bez systému
Smart Entry & Start)
Startování motoru

261
4
4-2. Jízdní postupy
Jízda
COROLLA_TMMT_EE_CZ
1 VYPNUTO (poloha "LOCK")
Volant je zamknutý a je možné vyjmout
klíč. (vozidla s Multi drive: Klíč může být
vyjmut pouze tehdy, k dyž je řadicí páka v P.)
2 PŘÍSLUŠENSTVÍ (poloha "ACC")
Některé elektrické součásti, jako je
audiosystém, je možné používat.
3 ZAPNUTO (poloha "ON")
Všechny elektrické součásti je možné
používat.
4 STARTOVÁNÍ (poloha "START")
Startování motoru.
VÝSTRAHA
■Když startujete motor
Vždy startujte motor, když sedíte na sedadle řidiče. Za žádných okolností
nesešlapujte plynový pedál při starto-
vání motoru.To můž e způsobit nehodu, mající za následek smrt nebo vážná
zranění.
UPOZORNĚNÍ
■Když startujete motor
●Neprotáčejte mot or najednou déle
než 30 sekund. Tím by se mohly přehřát systémy startéru a kabelů.
●Nevytáčejte studený motor.
●Pokud jde motor obtížně nastartovat
nebo často zhasíná, nechte vozidlo ihned zkontrolovat kterýmkoliv auto-
rizovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli- vým servisem.
Přepínání poloh spínače
motoru

2624-2. Jízdní postupy
COROLLA_TMMT_EE_CZ
■Otočení klíče z PŘÍSLUŠENSTVÍ do VYPNUTO
1 Přesuňte řadicí páku do P (Multidrive)
nebo N (manuální převodovka).
2 Zatlačte klíč a otočte jím do VYP-
NUTO
■Funkce upozornění na klíč
Když je spínač motoru ve VYPNUTO nebo PŘÍSLUŠENSTVÍ, pak při otevření
dveří řidiče zazní bzučák, aby vás upo-
zornil na to, že má te vyjmout klíč.
1Zkontrolujte, zda je zabrzděna
parkovací brzda. ( S.274, 275)
2 Zkontrolujte, zda je řadicí páka
v P (Multidrive) nebo N (manuál-
ní převodovka).
3 Sešlápněte pevně brzdový pedál
(Multidrive) nebo spojkový pedál
(manuální převodovka).
a hlášení se zobrazí na multiinfor-
mačním displeji. Pokud se nezobrazí,
motor nelze nastartovat.
VÝSTRAHA
■Během jízdy
Neotáčejte spínač motoru do VYPNU-
TO během jízdy. Pokud musíte v přípa- dě nouze vypnout motor během jízdy,
otočte spínač motoru pouze do PŘÍ-
SLUŠENSTVÍ, abyst e vypnuli motor. Pokud vypnete mot or během jízdy,
může dojít k nehodě. ( S.578)
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá- toru
Nenechávejte spínač motoru v PŘÍ- SLUŠENSTVÍ neb o ZAPNUTO po
dlouhou dobu, když neběží motor.
Spínač motoru (zapalová-
ní) (vozidla se systémem
Smart Entry & Start)
Provedením následujících čin-
ností, když máte u sebe elektro-
nický klíč, nastartujete motor
nebo přepínáte režimy spínače
motoru.
Startování motoru
