6566-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■

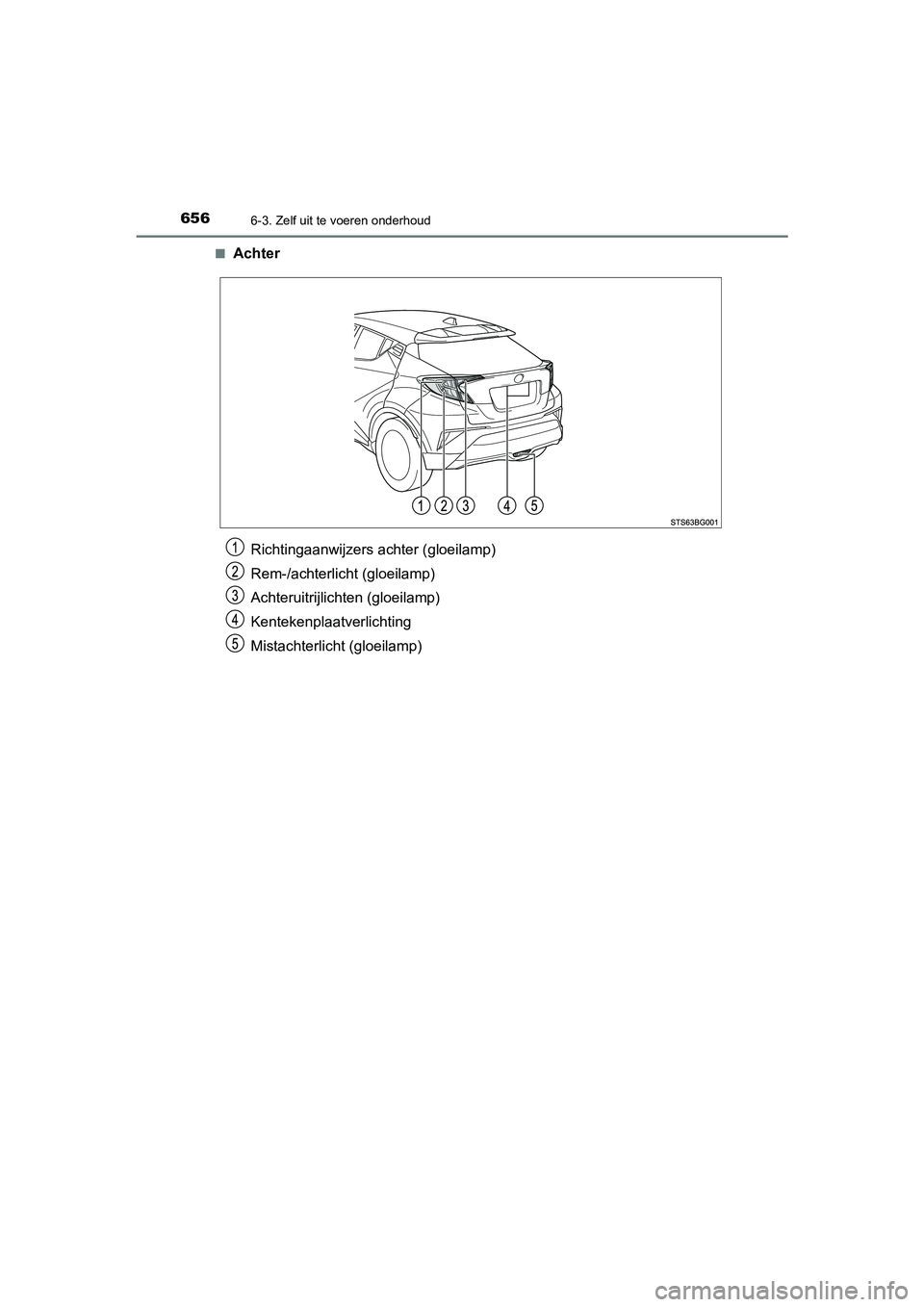

Achter
Richtingaanwijzers achter (gloeilamp)
Rem-/achterlicht (gloeilamp)
Achteruitrijlichten (gloeilamp)
Kentekenplaatverlichting
Mistachterlicht (gloeilamp)
C-HR_HV_OM_Europe_OM10701E.book Page 65
6 Wednesday, June 10, 2020 12:21 PM
Page 658 of 810
6576-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

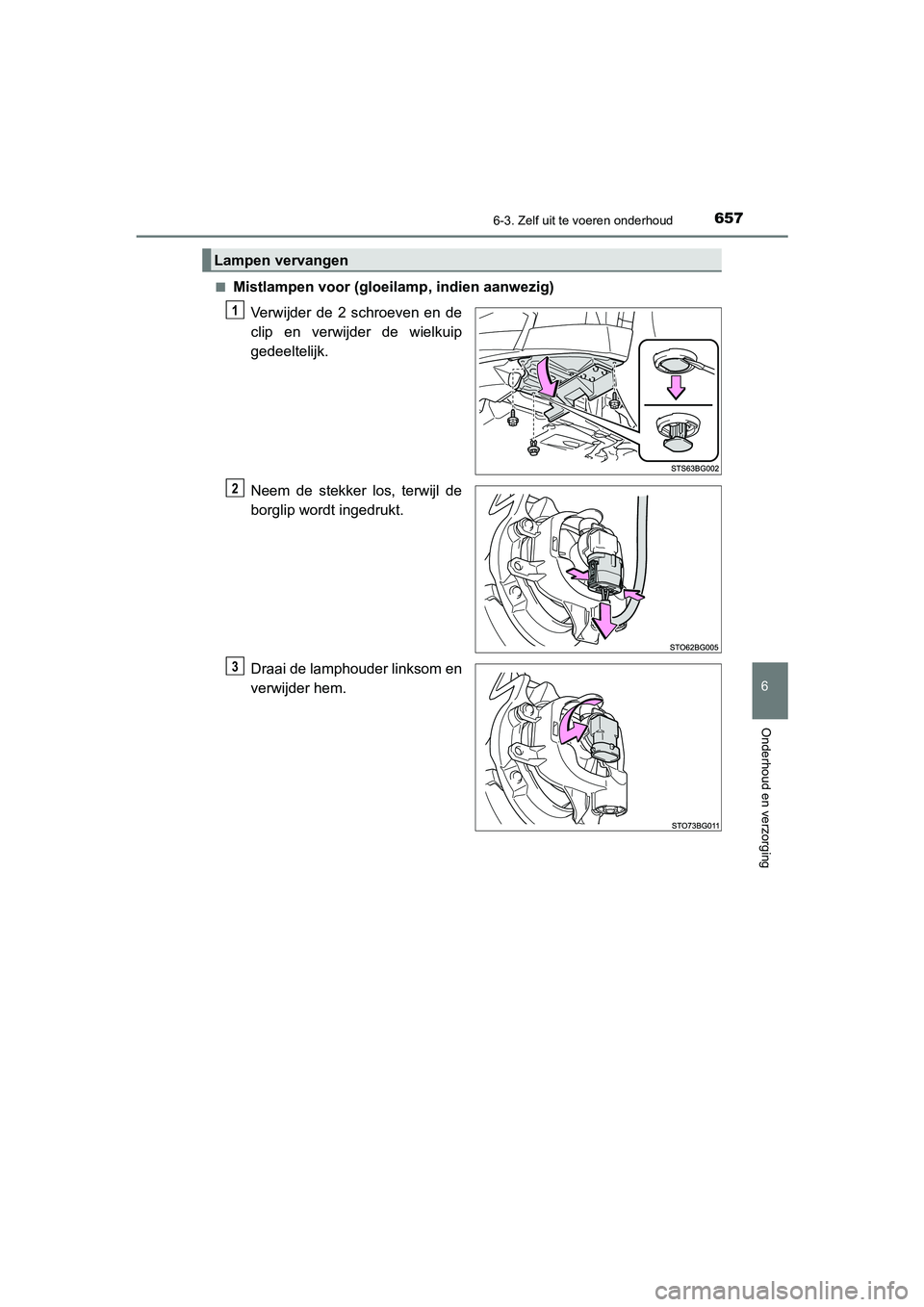

■Mistlampen voor (gloeilamp, indien aanwezig)Verwijder de 2 schroeven en de
clip en verwijder de wielkuip
gedeeltelijk.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom en
verwijder hem.
Lampen vervangen
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 65 7 Wednesday, June 10, 2020 12:21 PM
Page 659 of 810
6586-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

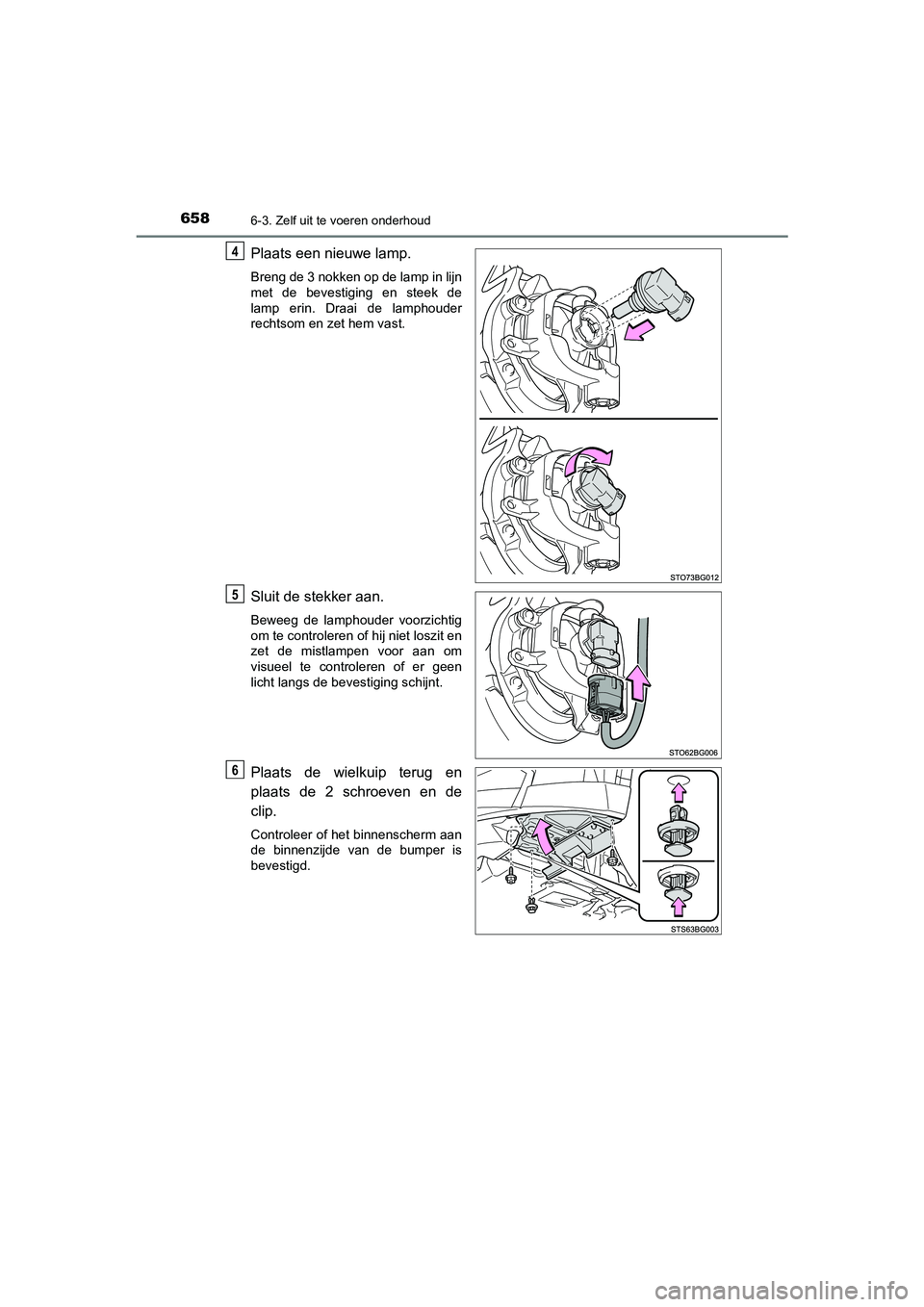

Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de
lamp erin. Draai de lamphouder
rechtsom en zet hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
zet de mistlampen voor aan om
visueel te controleren of er geen
licht langs de bevestiging schijnt.
Plaats de wielkuip terug en
plaats de 2 schroeven en de
clip.
Controleer of het binnenscherm aan
de binnenzijde van de bumper is
bevestigd.
4
5
6
C-HR_HV_OM_Europe_OM10701E.book Page 658 Wednesday, June 10, 2020 12:21 PM
Page 660 of 810
6596-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

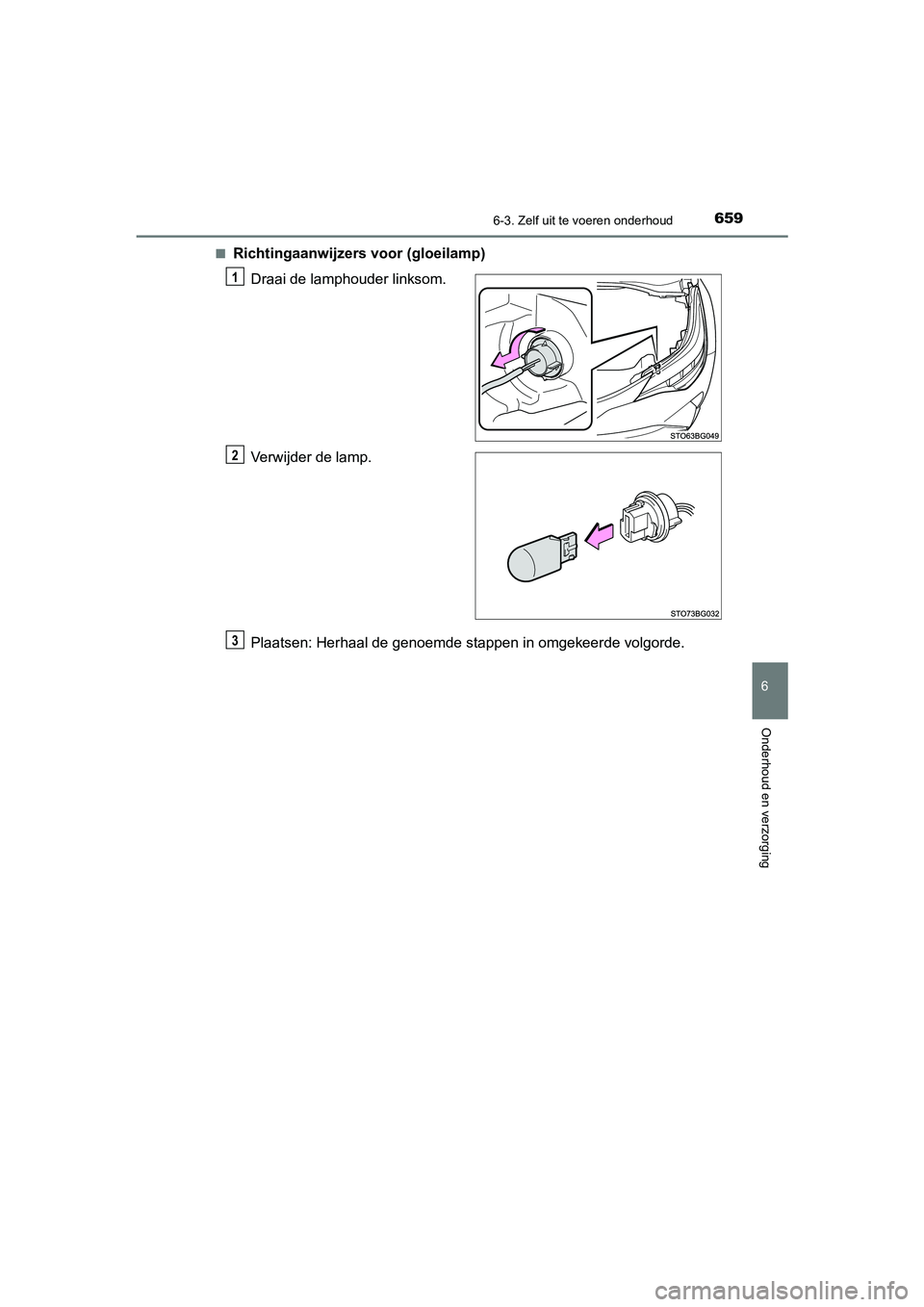

■Richtingaanwijzers voor (gloeilamp)Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 65 9 Wednesday, June 10, 2020 12:21 PM
Page 661 of 810
6606-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■

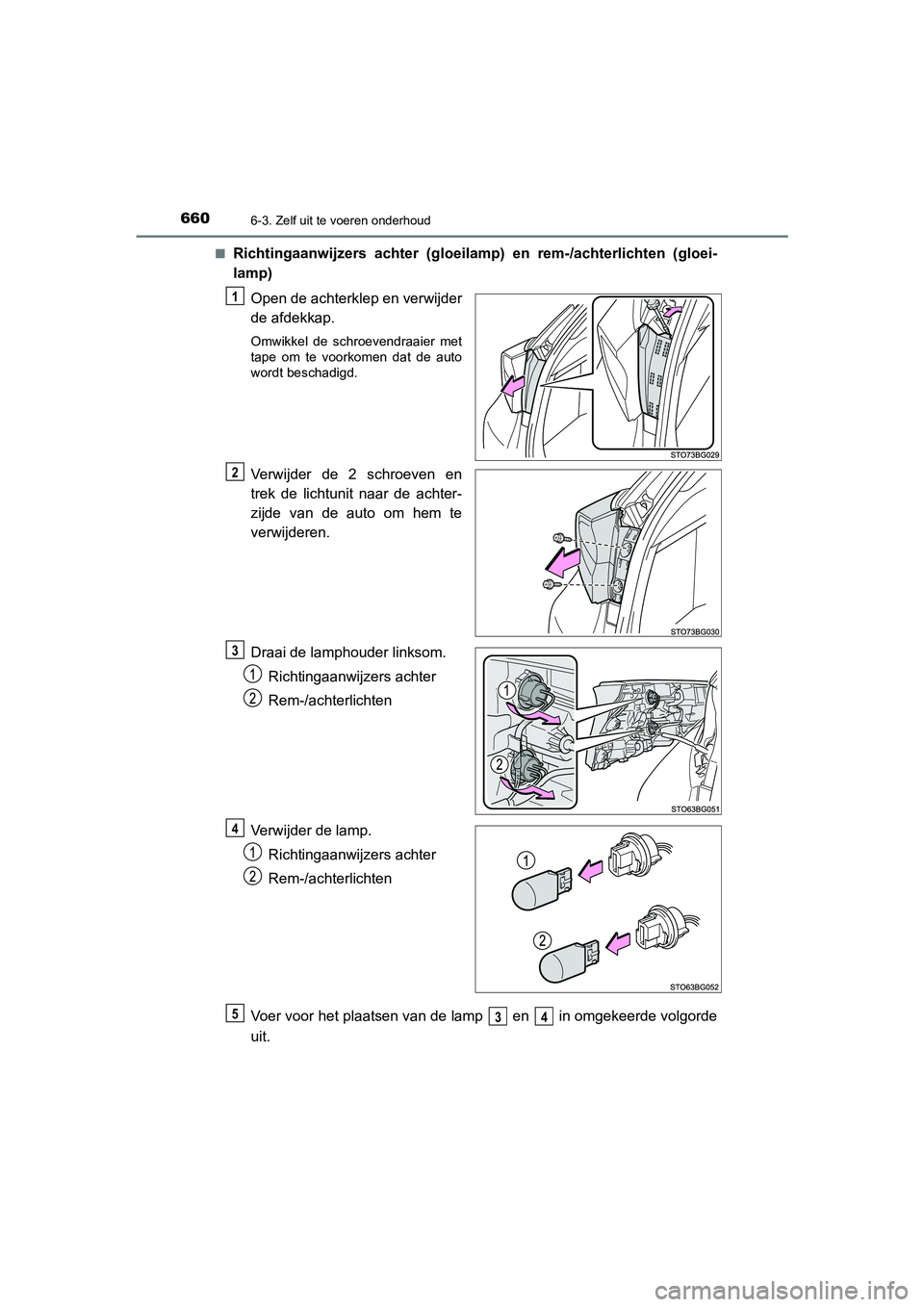

Richtingaanwijzers achter (gloeilamp
) en rem-/achterlichten (gloei-
lamp)
Open de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Verwijder de 2 schroeven en
trek de lichtunit naar de achter-
zijde van de auto om hem te
verwijderen.
Draai de lamphouder linksom.Richtingaanwijzers achter
Rem-/achterlichten
Verwijder de lamp. Richtingaanwijzers achter
Rem-/achterlichten
Voer voor het plaatsen van de lamp en in omgekeerde volgorde
uit.
1
2
3
4
534
C-HR_HV_OM_Europe_OM10701E.book Page 66 0 Wednesday, June 10, 2020 12:21 PM
Page 662 of 810
6616-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

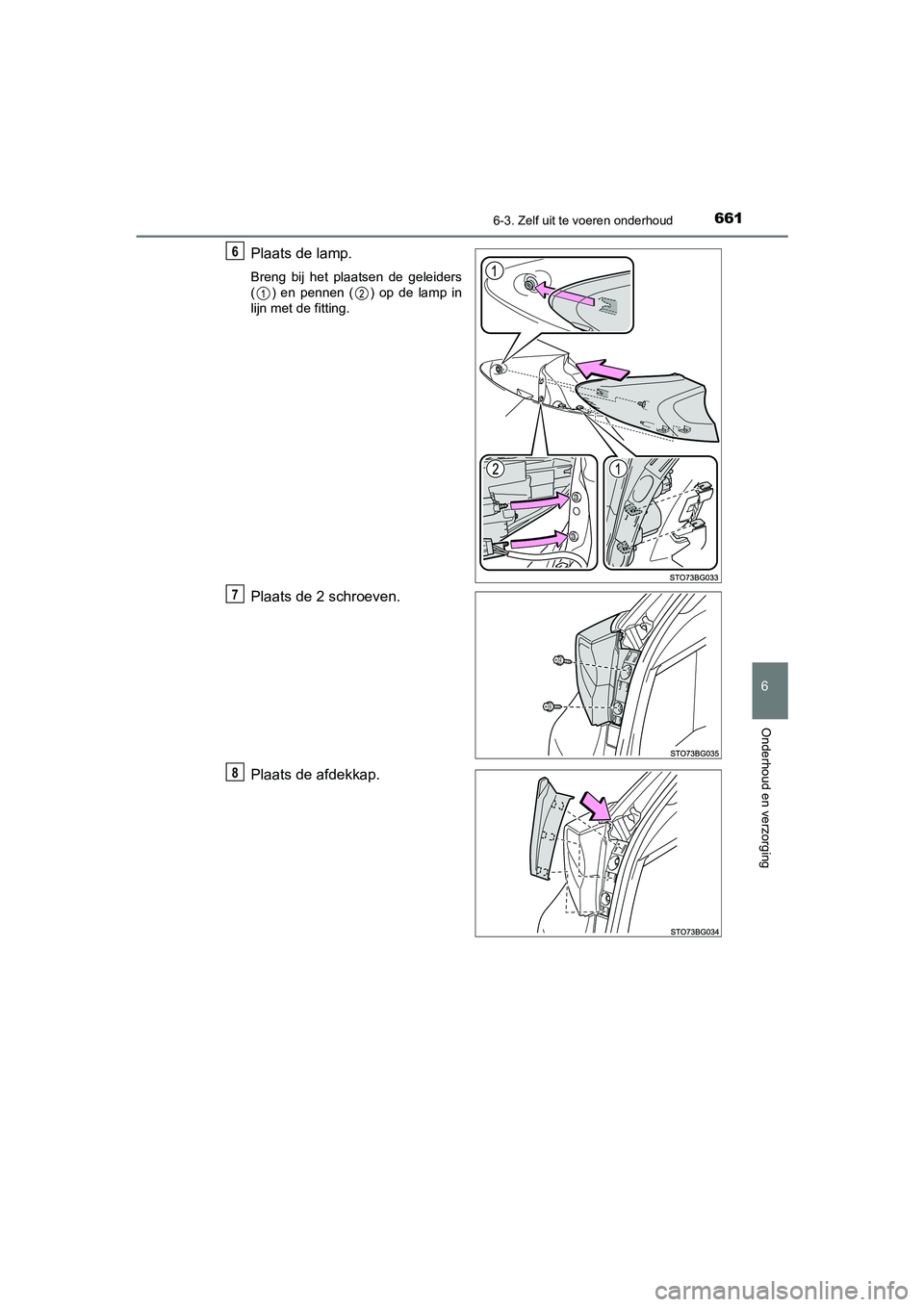

Plaats de lamp.
Breng bij het plaatsen de geleiders
( ) en pennen ( ) op de lamp in
lijn met de fitting.
Plaats de 2 schroeven.
Plaats de afdekkap.
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 661 Wednesday, June 10, 2020 12:21 PM
Page 663 of 810
6626-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■
Achteruitrijlichten (gloeilamp)

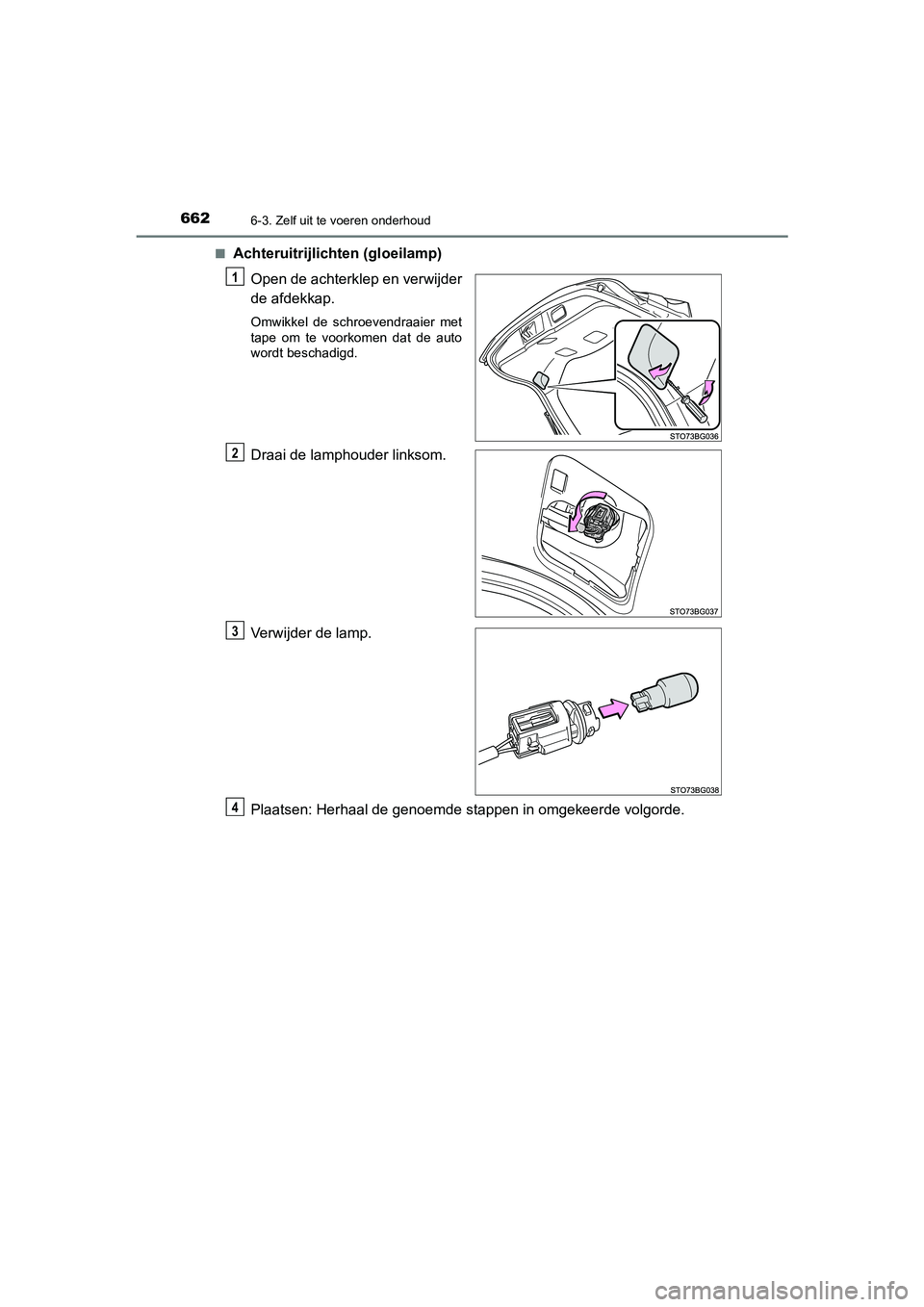

Open de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 66 2 Wednesday, June 10, 2020 12:21 PM
Page 664 of 810
6636-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

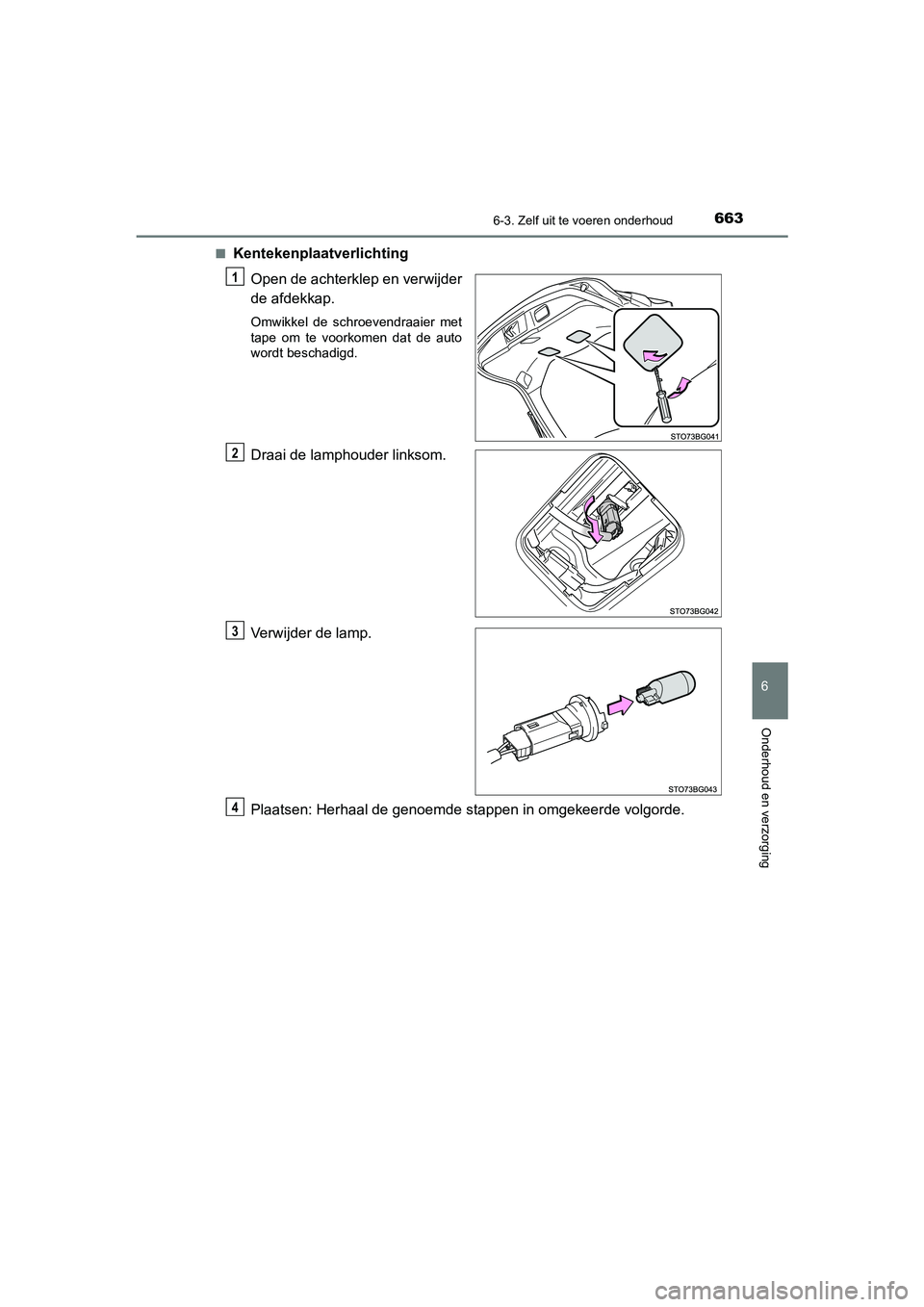

■KentekenplaatverlichtingOpen de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 66 3 Wednesday, June 10, 2020 12:21 PM
