2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

3124-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E
*: Zet de selectiehendel onder normale rijomstandigheden in stand D voor een zolaag mogelijk brandstofverbruik en een zo laag mogelijke geluidsproductie.
→blz. 428
■ Wanneer er wordt gereden met ingeschake lde cruise control of Dynamic Radar
Cruise Control met volledig sn elheidsbereik (indien aanwezig)
Ook wanneer de volgende handelingen worden uitgevoerd met als doel op de motor af
te remmen, wordt er niet op de motor afgeremd omdat de cruise control of Dynamic
Radar Cruise Control met volledig snelheidsbereik niet wordt uitgeschakeld.
● Als tijdens het rijden in stand D de sportmodus wordt ingeschakeld. ( →blz. 428)
■ Beperken plotseling wegrijden (wegrijregeling)
→blz. 282
■ Schakelblokkeersysteem
Het schakelblokkeersysteem is een systeem dat voorkomt dat de selectiehendel tij-
dens het starten per ongeluk in een andere stand gezet wordt.
De selectiehendel kan alleen uit stand P worden gezet wanneer het contact AAN staat
en het rempedaal wordt ingetrapt.
Doel van de schakelstanden
SchakelstandDoel of functie
PParkeren van de auto/inschakelen van het hybridesysteem
RAchteruit
NNeutraal
DNormaal rijden*
BStand voor motorremwerking
Selecteren van een rijmodus
C-HR_HV_OM_Europe_OM10701E.book Page 31 2 Wednesday, June 10, 2020 12:21 PM

3134-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E■

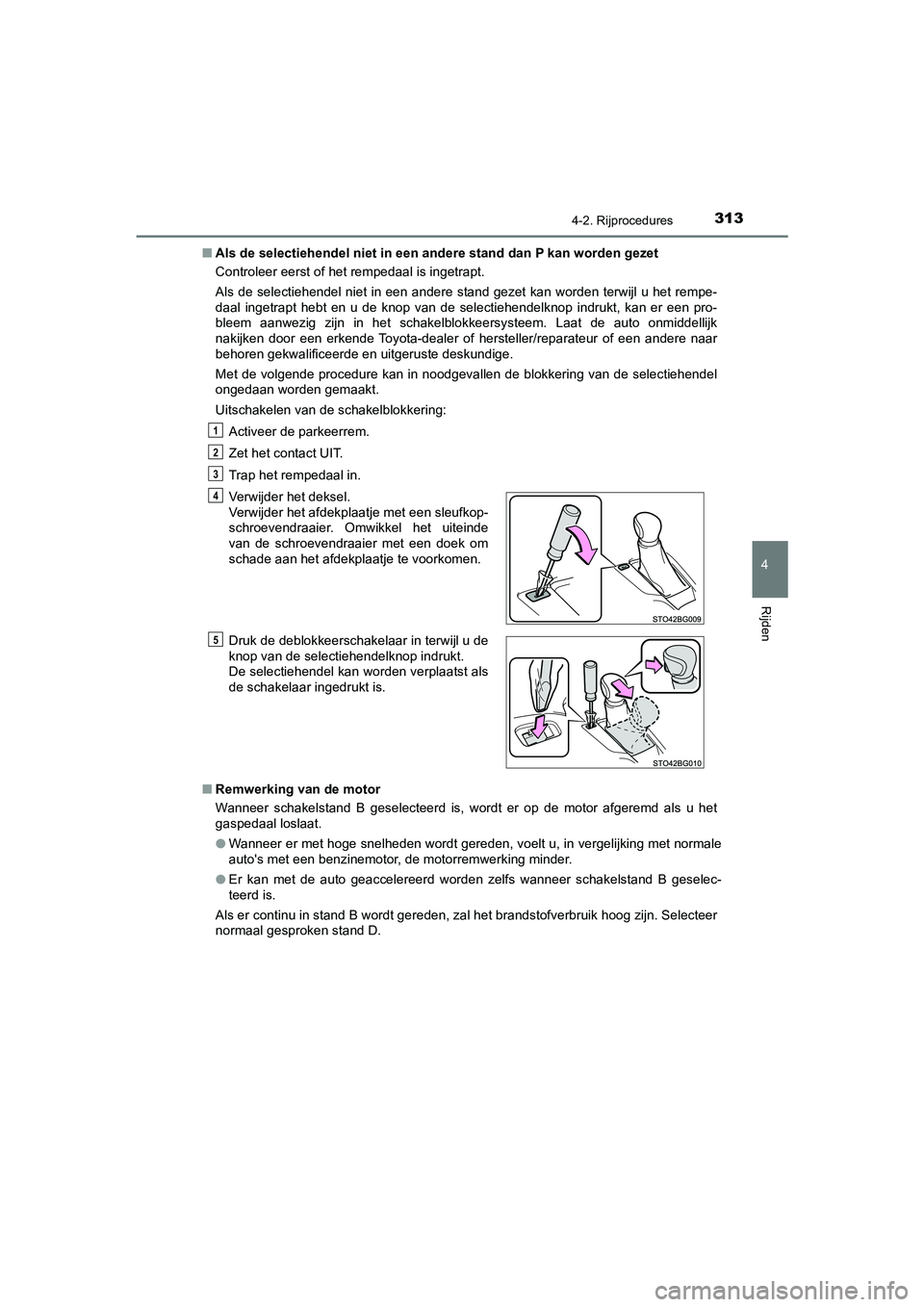

Als de selectiehendel niet in een andere stand dan P kan worden gezet
Controleer eerst of het rempedaal is ingetrapt.
Als de selectiehendel niet in een andere stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt en u de knop van de selectiehendelknop indrukt, kan er een pro-
bleem aanwezig zijn in het schakelbl okkeersysteem. Laat de auto onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
Activeer de parkeerrem.
Zet het contact UIT.
Trap het rempedaal in.
■ Remwerking van de motor
Wanneer schakelstand B geselecteerd is, wordt er op de motor afgeremd als u het
gaspedaal loslaat.
●Wanneer er met hoge snelheden wordt gereden, voelt u, in vergelijking met normale
auto's met een benzinemotor, de motorremwerking minder.
● Er kan met de auto geaccelereerd worden zelfs wanneer schakelstand B geselec-
teerd is.
Als er continu in stand B wordt gereden, zal het brandstofverbruik hoog zijn. Selecteer
normaal gesproken stand D. Verwijder het deksel.
Verwijder het afdekplaatje met een sleufkop-
schroevendraaier. Omwikkel het uiteinde
van de schroevendraaier met een doek om
schade aan het afdekplaatje te voorkomen.
Druk de deblokkeerschakelaar in terwijl u de
knop van de selectiehendelknop indrukt.
De selectiehendel kan worden verplaatst als
de schakelaar ingedrukt is.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10701E.book Page 31
3 Wednesday, June 10, 2020 12:21 PM

3144-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E

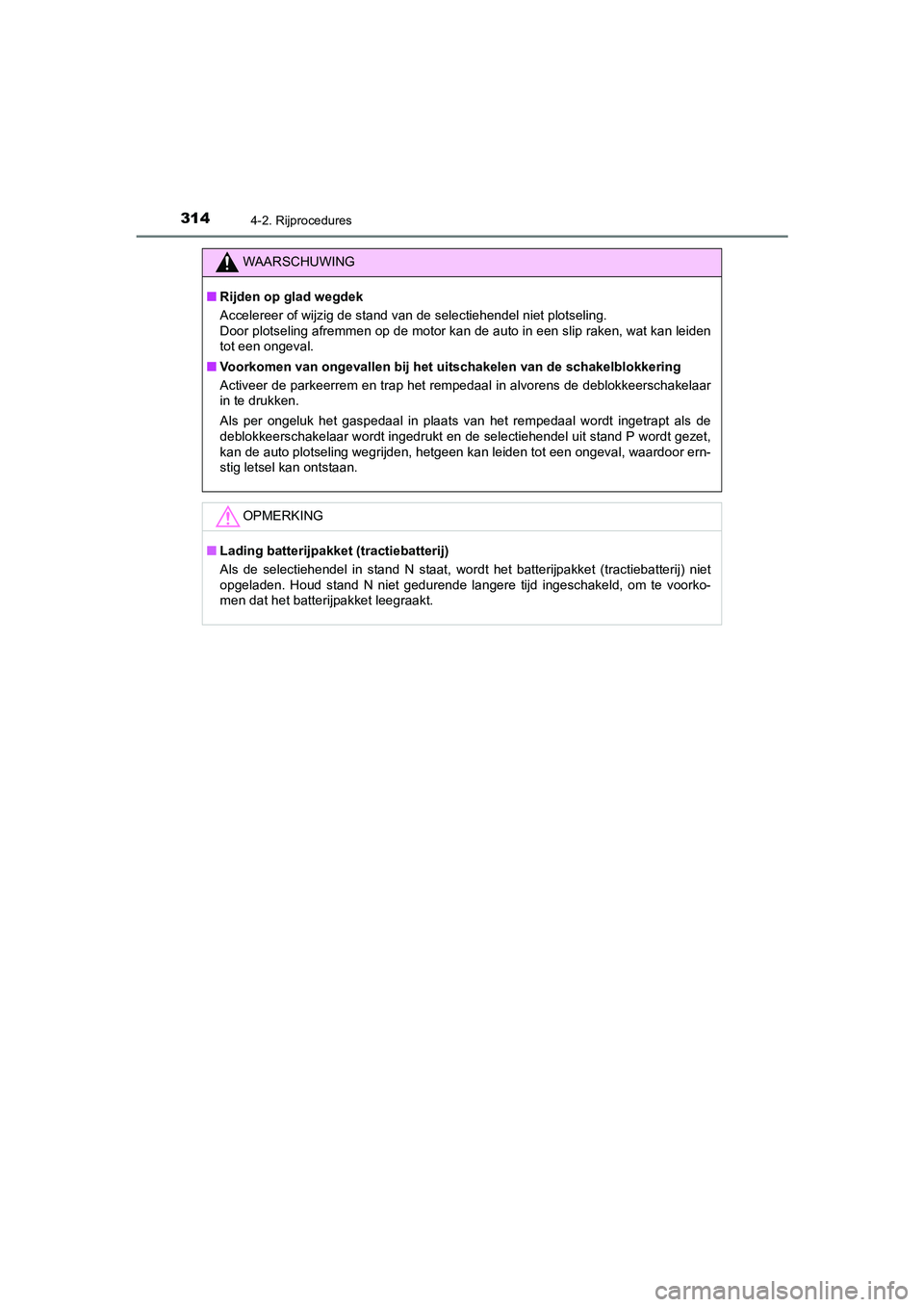

WAARSCHUWING
■Rijden op glad wegdek
Accelereer of wijzig de stand van de selectiehendel niet plotseling.
Door plotseling afremmen op de motor kan de auto in een slip raken, wat kan leiden
tot een ongeval.
■ Voorkomen van ongevallen bij het uitschakelen van de schakelblokkering
Activeer de parkeerrem en trap het rempedaal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
OPMERKING
■Lading batterijpakket (tractiebatterij)
Als de selectiehendel in stand N staat, wordt het batterijpakket (tractiebatterij) niet
opgeladen. Houd stand N niet gedurende langere tijd ingeschakeld, om te voorko-
men dat het batterijpakket leegraakt.
C-HR_HV_OM_Europe_OM10701E.book Page 31 4 Wednesday, June 10, 2020 12:21 PM

315
4
4-2. Rijprocedures
Rijden
C-HR_HV_OM_Europe_OM10701E

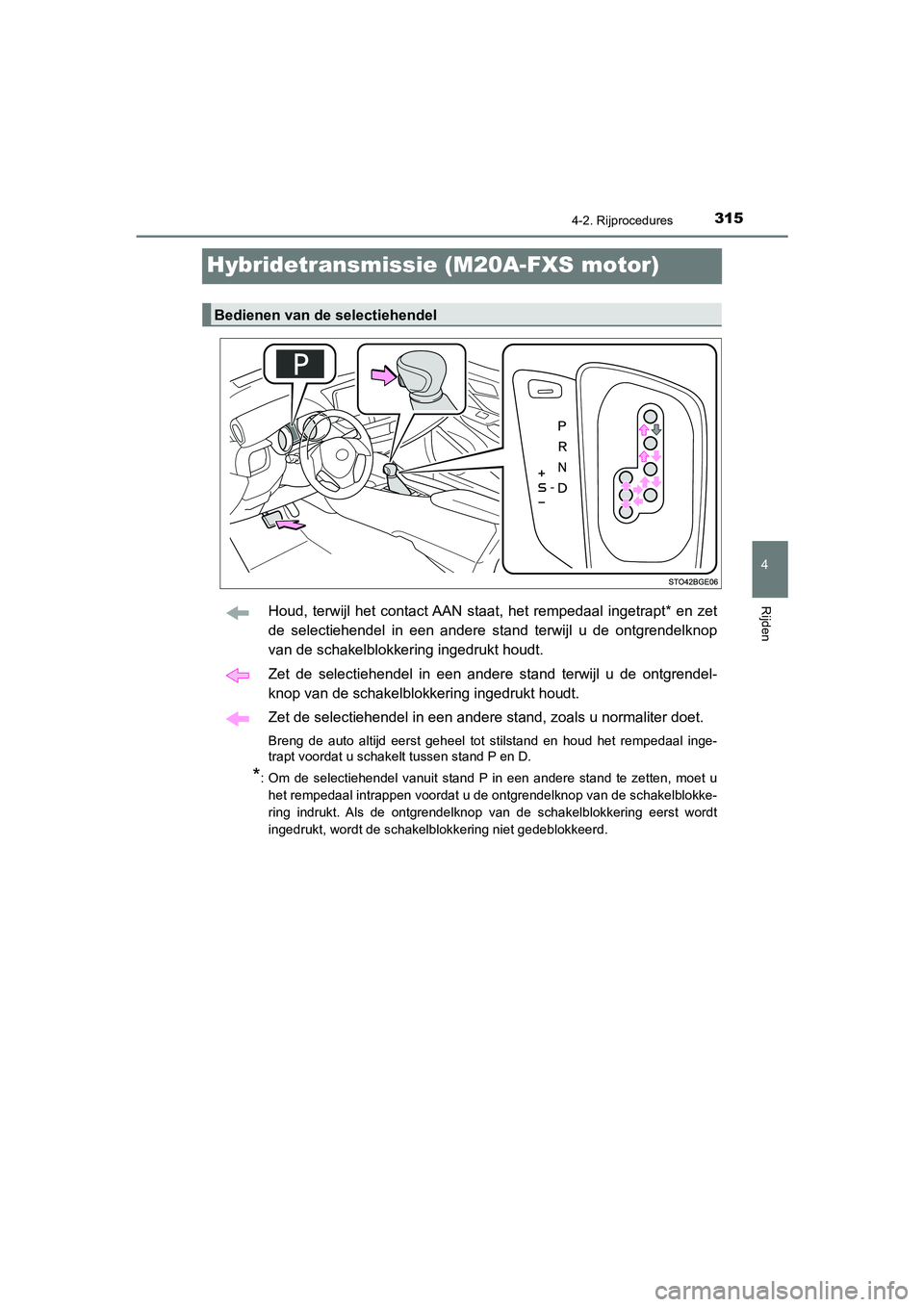

Hybridetransmissie (M20A-FXS motor)
Houd, terwijl het contact AAN staat, het rempedaal ingetrapt* en zet
de selectiehendel in een andere stand terwijl u de ontgrendelknop
van de schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een andere stand terwijl u de ontgrendel-
knop van de schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een andere stand, zoals u normaliter doet.
Breng de auto altijd eerst geheel tot stilstand en houd het rempedaal inge-
trapt voordat u schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten, moet uhet rempedaal intrappen voordat u de ontgrendelknop van de schakelblokke-
ring indrukt. Als de ontgrendelknop van de schakelblokkering eerst wordt
ingedrukt, wordt de schakelblokkering niet gedeblokkeerd.
Bedienen van de selectiehendel
C-HR_HV_OM_Europe_OM10701E.book Page 31 5 Wednesday, June 10, 2020 12:21 PM

3164-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E
*1: Zet de selectiehendel onder normale rijomstandigheden in stand D voor een zolaag mogelijk brandstofverbruik en een zo laag mogelijke geluidsproductie.
*2: Door in stand S een schakelbereik te selecteren, kunt u de mate van accelererenen afremmen op de motor beïnvloeden.
→ blz. 428
Zet de selectiehendel in stand S. Het schakelbereik kan worden geselecteerd
met de selectiehendel.
Opschakelen
Terugschakelen
Het geselecteerde schakelbereik, S1 t/
m S6, wordt weergegeven op het multi-
informatiedisplay.
Het standaard schakelbereik in stand S
is 4.
Doel van de schakelstanden
SchakelstandDoel of functie
PParkeren van de auto/inschakelen van het hybridesysteem
RAchteruit
NNeutraalstand
(Toestand waarbij het vermogen niet wordt overgebracht)
DNormaal rijden*1
SRijden in S-modus*2 ( → blz. 316)
Selecteren van een rijmodus
Selecteren van het schakelbereik in stand S
1
2
C-HR_HV_OM_Europe_OM10701E.book Page 31 6 Wednesday, June 10, 2020 12:21 PM

3174-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E
■Schakelbereiken en hu n functies (stand S)
● U kunt kiezen uit 6 niveaus voor de mate van accelereren en afremmen op de motor.
● Bij een kleiner schakelbereik wordt er sterker geaccelereerd en op de motor afge-
remd dan bij een groter schakelbereik en ook neemt het toerental toe.
■ Wanneer er wordt gereden met ingeschake lde cruise control of Dynamic Radar
Cruise Control met volledig sn elheidsbereik (indien aanwezig)
Ook wanneer de volgende handelingen worden uitgevoerd met als doel op de motor af
te remmen, wordt er niet op de motor afgeremd omdat de cruise control of Dynamic
Radar Cruise Control met volledig snelheidsbereik niet wordt uitgeschakeld.
● Als er tijdens het rijden in stand S wordt teruggeschakeld naar 5 of 4.
● Als tijdens het rijden in stand D de sportmodus wordt ingeschakeld. ( →blz. 428)
■ Beperken plotseling wegrijden (wegrijregeling)
→blz. 282
■ Schakelblokkeersysteem
Het schakelblokkeersysteem is een systeem dat voorkomt dat de selectiehendel tij-
dens het starten per ongeluk in een andere stand gezet wordt.
De selectiehendel kan alleen uit stand P worden gezet wanneer het contact AAN staat
en het rempedaal wordt ingetrapt.
■ Als de selectiehendel niet in een andere stand dan P kan worden gezet
Controleer eerst of het rempedaal is ingetrapt.
Als de selectiehendel niet in een andere stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt en u de knop van de selectiehendelknop indrukt, kan er een pro-
bleem aanwezig zijn in het schakelbl okkeersysteem. Laat de auto onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
Activeer de parkeerrem.
Zet het contact UIT.
Trap het rempedaal in.
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 31 7 Wednesday, June 10, 2020 12:21 PM

3184-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E■

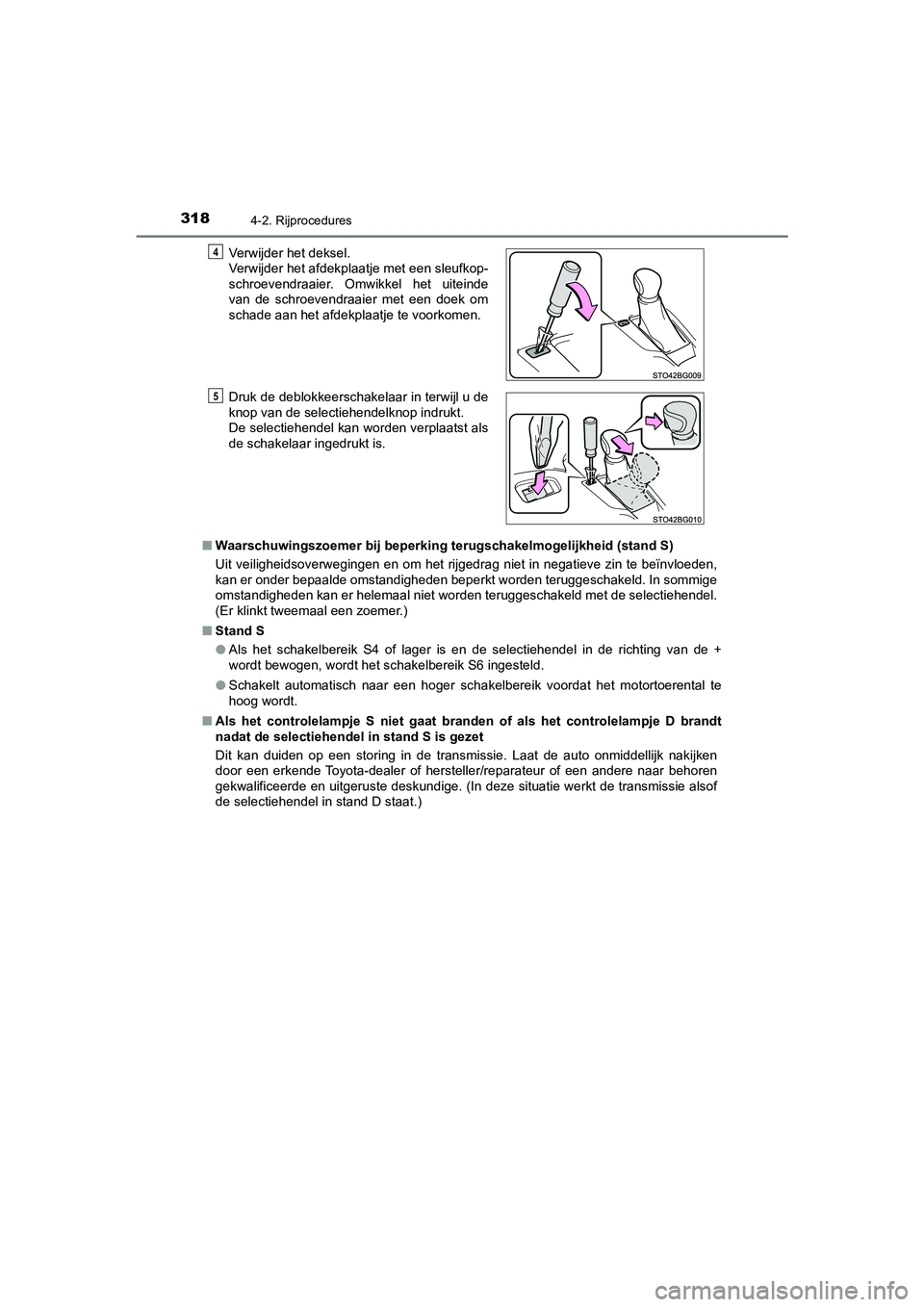

Waarschuwingszoemer bij beperking terugschakelmogelijkheid (stand S)
Uit veiligheidsoverwegingen en om het rijgedrag niet in negatieve zin te beïnvloeden,
kan er onder bepaalde omstandigheden beperkt worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet worden teruggeschakeld met de selectiehendel.
(Er klinkt tweemaal een zoemer.)
■ Stand S
●Als het schakelbereik S4 of lager is en de selectiehendel in de richting van de +
wordt bewogen, wordt het schakelbereik S6 ingesteld.
● Schakelt automatisch naar een hoger schakelbereik voordat het motortoerental te
hoog wordt.
■ Als het controlelampje S niet gaat bran den of als het controlelampje D brandt
nadat de selectiehendel in stand S is gezet
Dit kan duiden op een storing in de transmissie. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herste ller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. (In deze situatie werkt de transmissie alsof
de selectiehendel in stand D staat.) Verwijder het deksel.
Verwijder het afdekplaatje met een sleufkop-
schroevendraaier. Omwikkel het uiteinde
van de schroevendraaier met een doek om
schade aan het afdekplaatje te voorkomen.
Druk de deblokkeerschakelaar in terwijl u de
knop van de selectiehendelknop indrukt.
De selectiehendel kan worden verplaatst als
de schakelaar ingedrukt is.
4
5
C-HR_HV_OM_Europe_OM10701E.book Page 31
8 Wednesday, June 10, 2020 12:21 PM

3194-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Rijden op glad wegdek
Accelereer of wijzig de stand van de selectiehendel niet plotseling.
Door plotseling afremmen op de motor kan de auto in een slip raken, wat kan leiden
tot een ongeval.
■ Voorkomen van ongevallen bij het uitschakelen van de schakelblokkering
Activeer de parkeerrem en trap het rempedaal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
OPMERKING
■Lading batterijpakket (tractiebatterij)
Als de selectiehendel in stand N staat, wordt het batterijpakket (tractiebatterij) niet
opgeladen. Houd stand N niet gedurende langere tijd ingeschakeld, om te voorko-
men dat het batterijpakket leegraakt.
