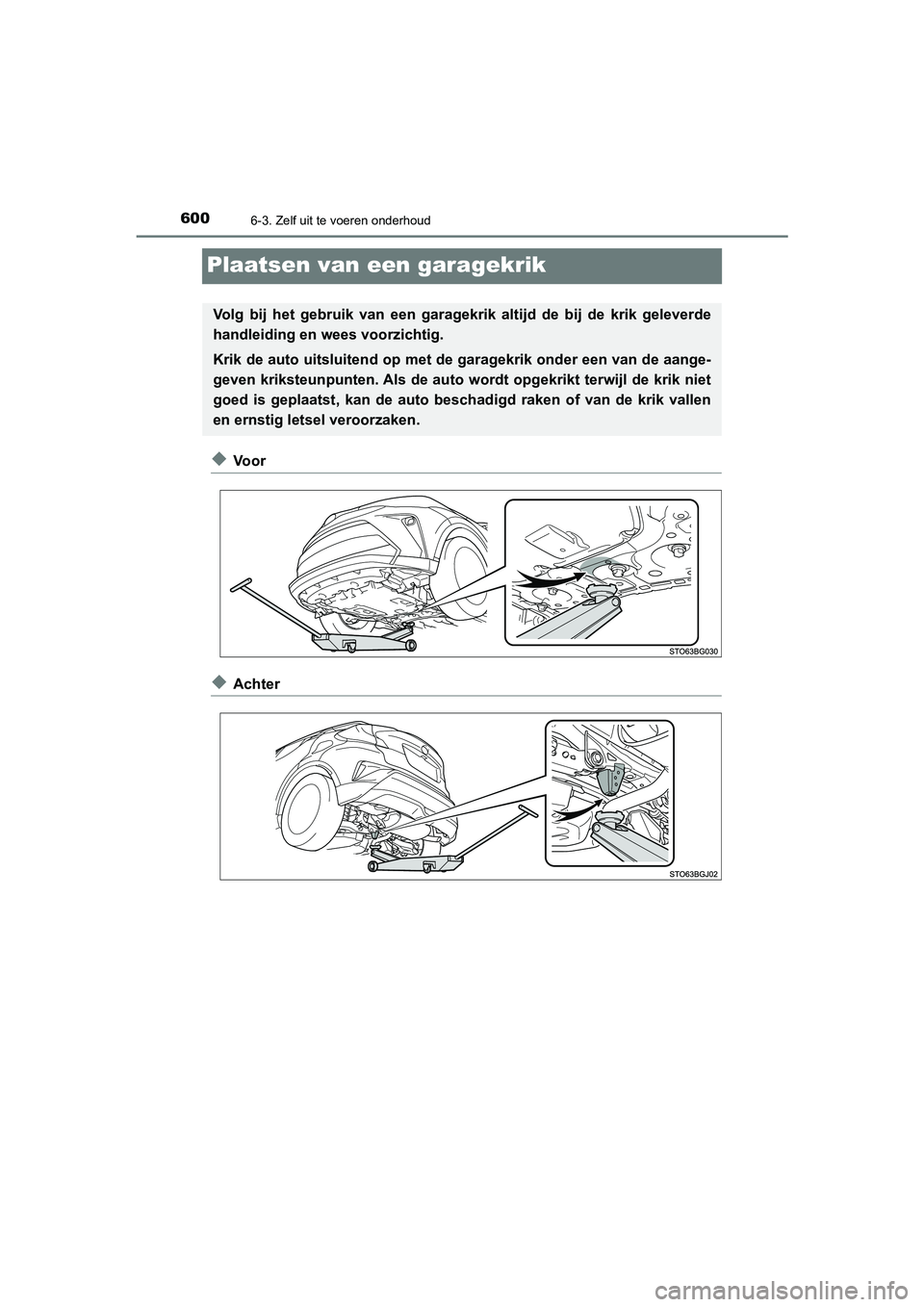

Plaatsen van een garagekrik
◆Vo o r
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aange-
geven kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet
goed is geplaatst, kan de auto besch adigd raken of van de krik vallen
en ernstig letsel veroorzaken.
C-HR_HV_OM_Europe_OM10701E.book Page 60 0 Wednesday, June 10, 2020 12:21 PM

6016-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

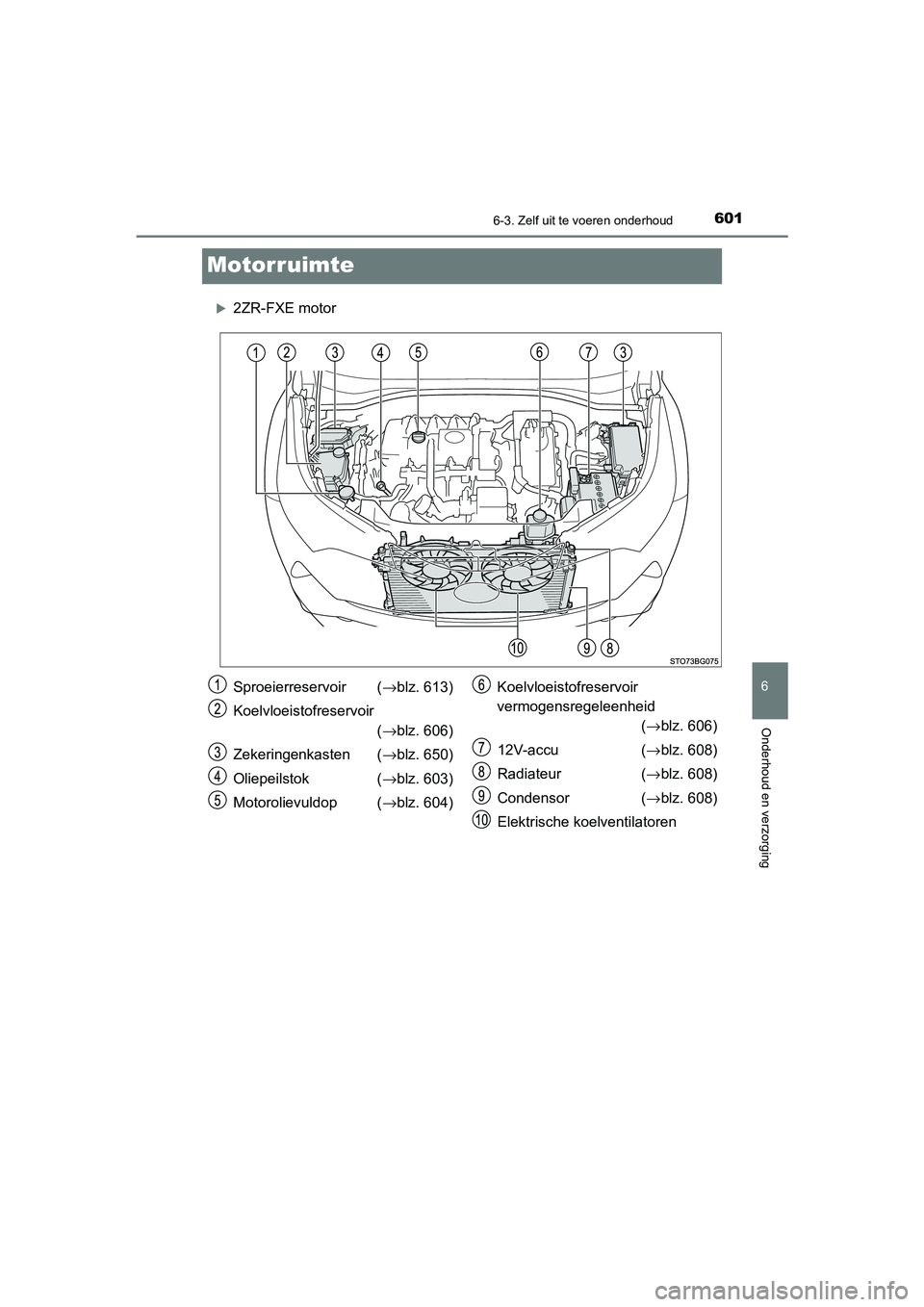

Motorruimte
2ZR-FXE motor
Sproeierreservoir (→blz. 613)
Koelvloeistofreservoir (→blz. 606)
Zekeringenkasten ( →blz. 650)
Oliepeilstok ( →blz. 603)
Motorolievuldop ( →blz. 604)Koelvloeistofreservoir
vermogensregeleenheid
(→ blz. 606)
12V-accu ( →blz. 608)
Radiateur ( →blz. 608)
Condensor ( →blz. 608)
Elektrische koelventilatoren
C-HR_HV_OM_Europe_OM10701E.book Page 60 1 Wednesday, June 10, 2020 12:21 PM

6026-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

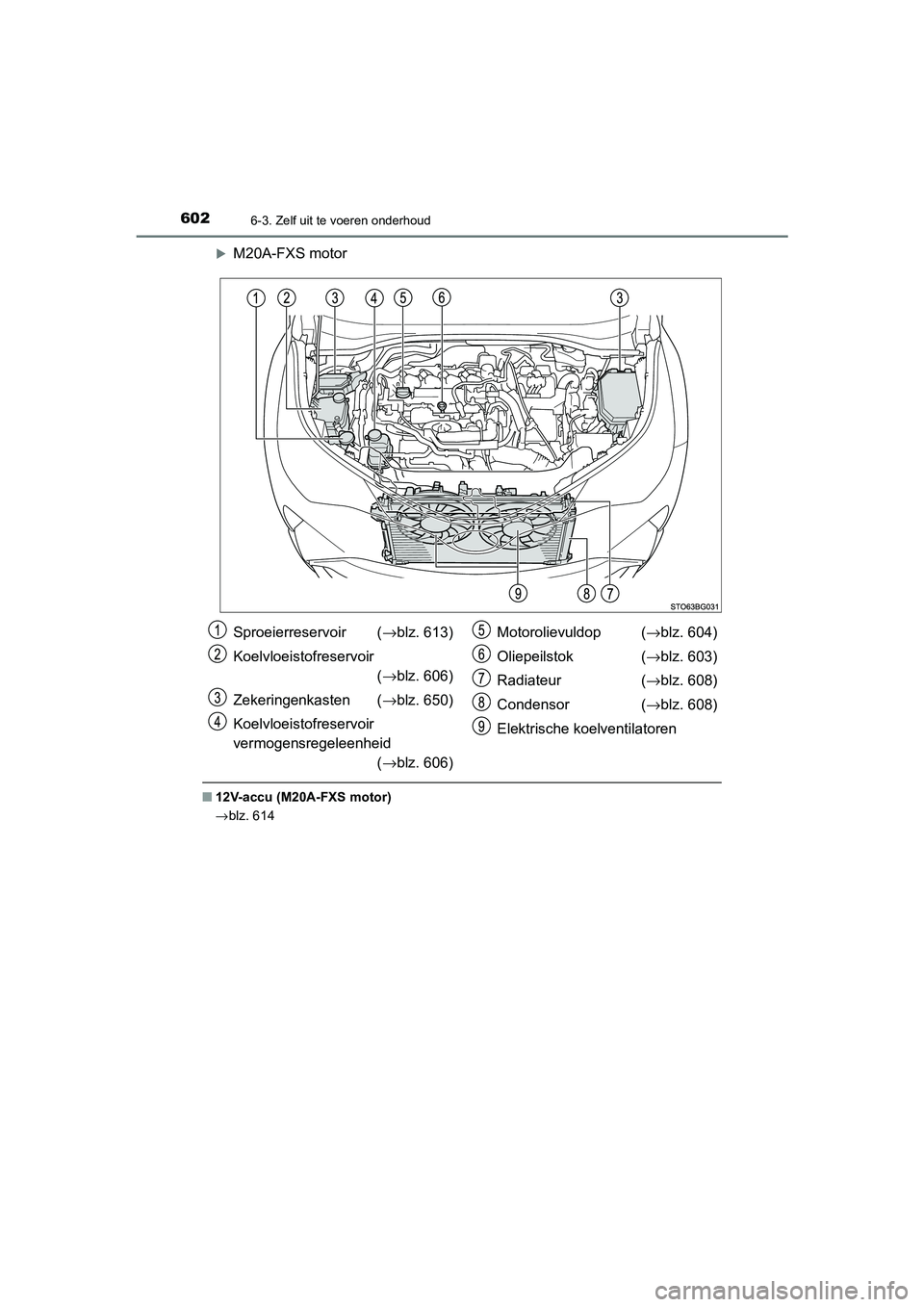

M20A-FXS motor
■12V-accu (M20A-FXS motor)
→blz. 614
Sproeierreservoir ( →blz. 613)
Koelvloeistofreservoir (→blz. 606)
Zekeringenkasten ( →blz. 650)
Koelvloeistofreservoir
vermogensregeleenheid (→blz. 606) Motorolievuldop (
→blz. 604)
Oliepeilstok ( →blz. 603)
Radiateur ( →blz. 608)
Condensor ( →blz. 608)
Elektrische koelventilatoren
C-HR_HV_OM_Europe_OM10701E.book Page 60 2 Wednesday, June 10, 2020 12:21 PM

6036-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie de gelegenheid te geven naar het
carter terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en
controleer het oliepeil terwijl u
een doek onder het uiteinde
houdt.Laag
Normaal
Te hoog
De vorm van de peilstok is afhanke-
lijk van de uitvoering van de auto en
het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
2ZR-FXE motorM20A-FXS motor
3
4
5
6
C-HR_HV_OM_Europe_OM10701E.book Page 60 3 Wednesday, June 10, 2020 12:21 PM

6046-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E■

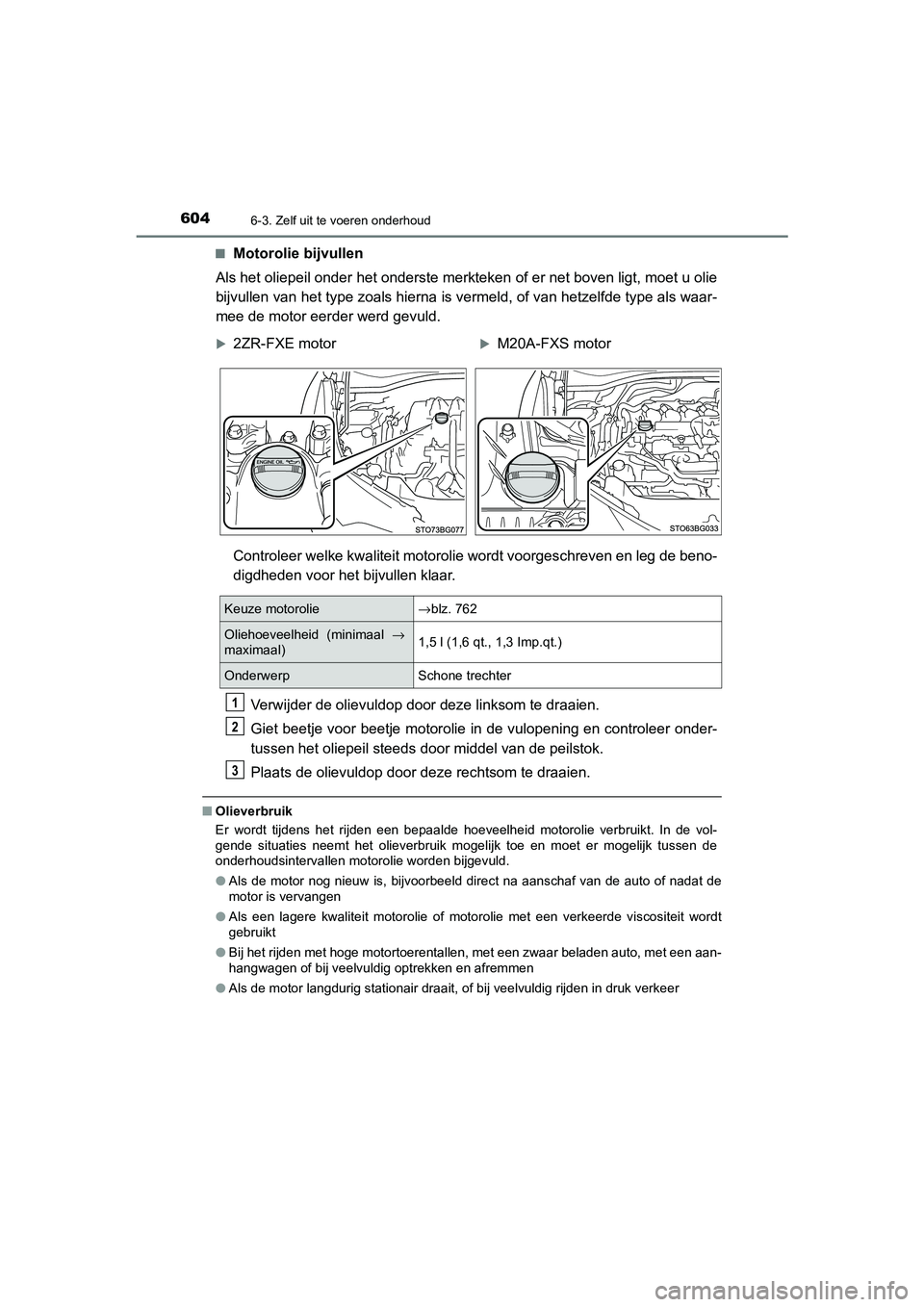

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt, moet u olie
bijvullen van het type zoals hierna is vermeld, of van hetzelfde type als waar-
mee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
2ZR-FXE motorM20A-FXS motor
Keuze motorolie→blz. 762
Oliehoeveelheid (minimaal →
maximaal)1,5 l (1,6 qt., 1,3 Imp.qt.)
OnderwerpSchone trechter
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 60 4 Wednesday, June 10, 2020 12:21 PM

6056-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

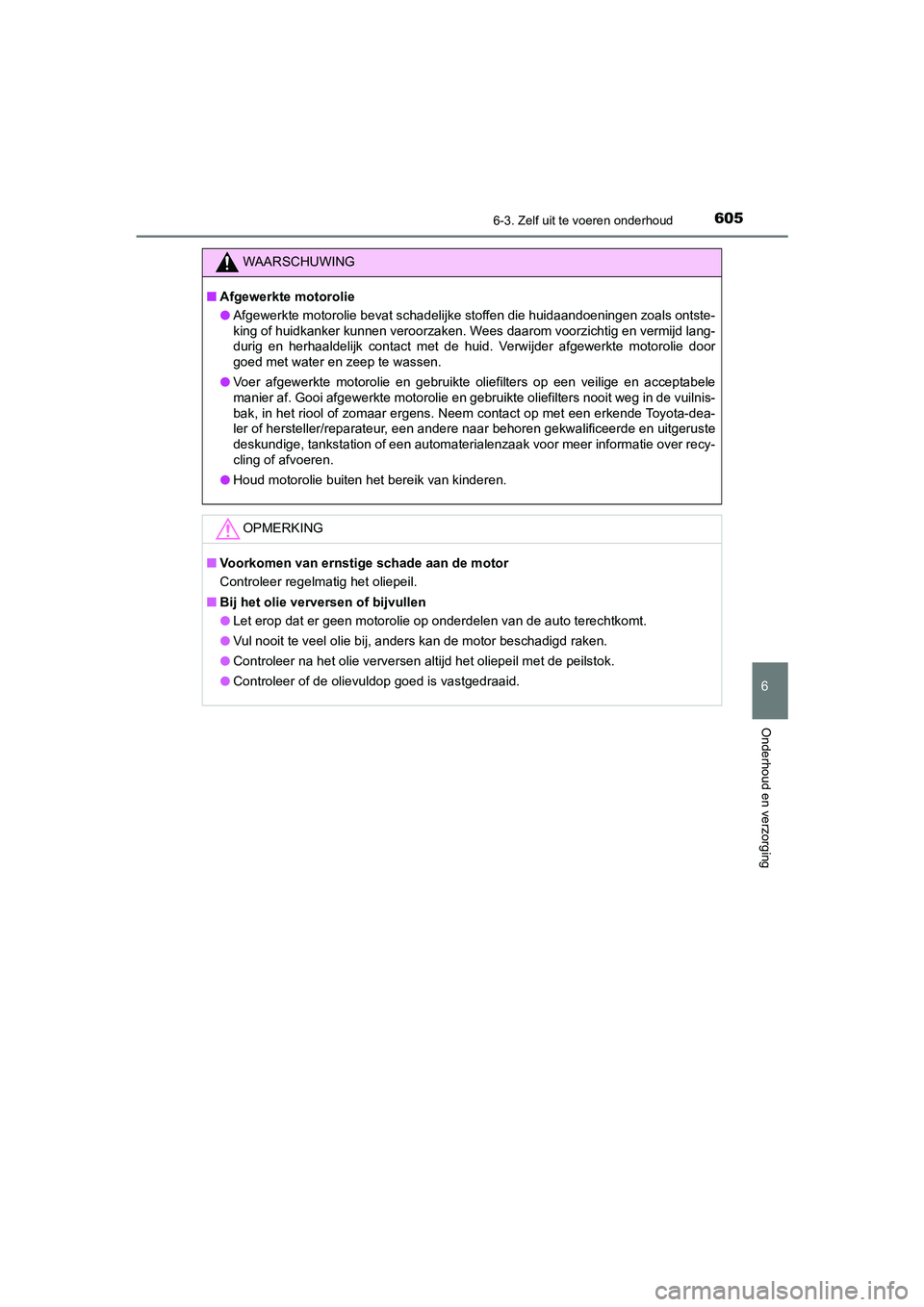

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens. Neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur, een andere naar behoren gekwalificeerde en uitgeruste
deskundige, tankstation of een automaterialenzaak voor meer informatie over recy-
cling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
C-HR_HV_OM_Europe_OM10701E.book Page 60 5 Wednesday, June 10, 2020 12:21 PM

6066-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

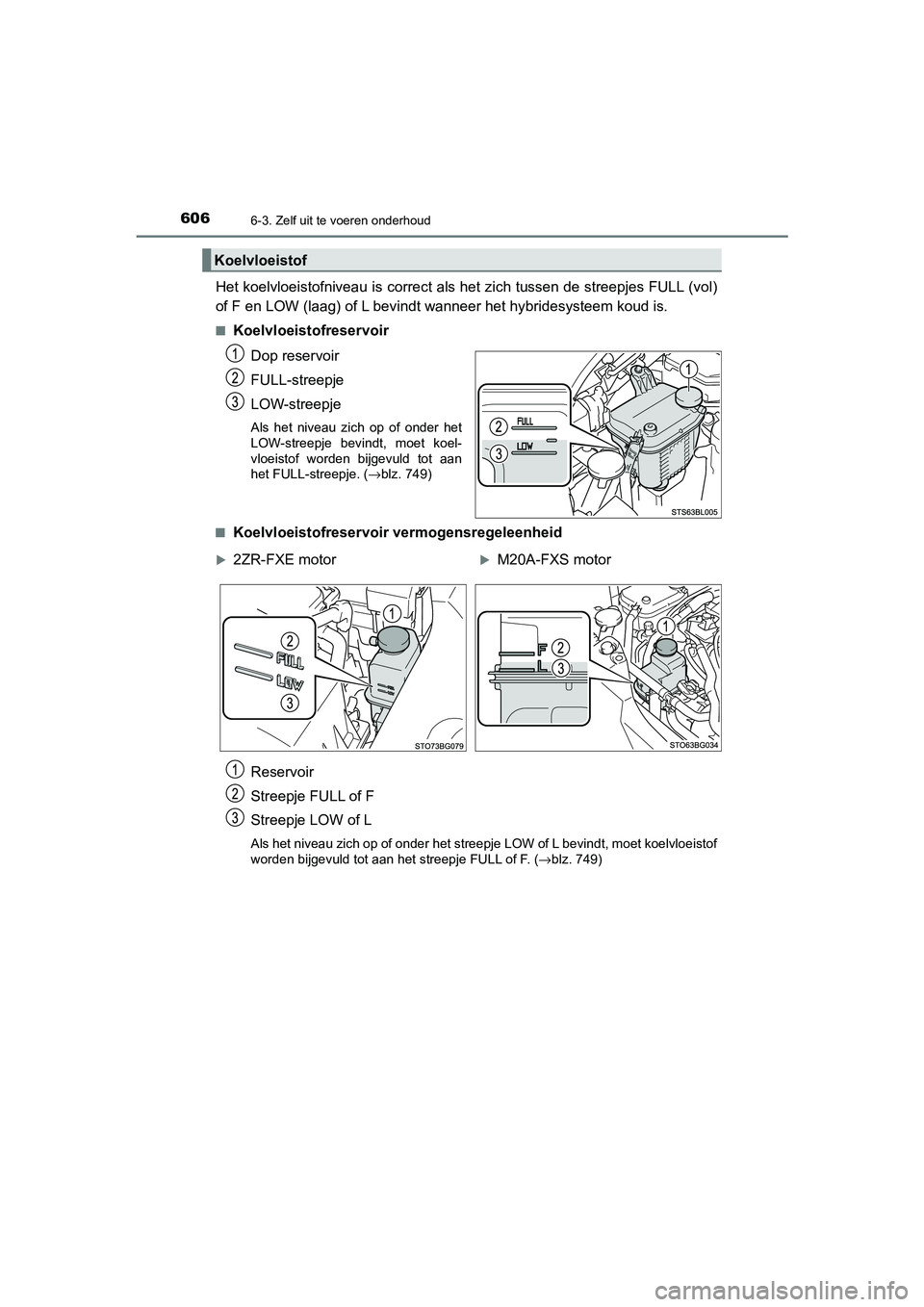

Het koelvloeistofniveau is correct als het zich tussen de streepjes FULL (vol)
of F en LOW (laag) of L bevindt wanneer het hybridesysteem koud is.
■KoelvloeistofreservoirDop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( →blz. 749)
■
Koelvloeistofreservoir vermogensregeleenheid
Reservoir
Streepje FULL of F
Streepje LOW of L
Als het niveau zich op of onder het streepje LOW of L bevindt, moet koelvloeistof
worden bijgevuld tot aan het streepje FULL of F. ( →blz. 749)
Koelvloeistof
2ZR-FXE motorM20A-FXS motor
C-HR_HV_OM_Europe_OM10701E.book Page 60 6 Wednesday, June 10, 2020 12:21 PM

6076-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en 50% gede-
mineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Toyota-
dealer of hersteller/reparateur of een an dere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages in het koelsysteem.
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroor-
zaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etiket van de antivries of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onder-
delen aantast.
