2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

4724-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
Als de begrenzingsregeling van het hybridesysteem of de remregeling in wer-
king is, klinkt een zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling van het hybridesys-
teem om hetzij de acceleratie te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
● De begrenzingsregeling van het hybri desysteem is in werking (begrenzing
acceleratie)
Het systeem begrenst sneller accelereren dan een bepaalde waarde.
Multi-informatiedisplay: “Object Detected Acceleration Reduced.” (Object
gesignaleerd, acceleratie begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
● De begrenzingsregeling van het hybridesysteem is in werking (vermogen
zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder moet worden geremd dan nor-
maal.
Multi-informatiedisplay: BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
● De remregeling is in werking
Het systeem heeft bepaald dat een noodstop noodzakelijk is
Multi-informatiedisplay: BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
● Auto tot stilstand gebracht door de werking van het systeem
De auto is tot stilstand gebracht door de remregeling.
Multi-informatiedisplay: “Switch to Brake.” (Trap het rempedaal in) (Als het
gaspedaal niet is ingetrapt, wordt “Press brake pedal” (Trap het rempedaal
in) weergegeven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Weergaven en zoemers voor begr enzingsregeling hybridesysteem en
remregeling
C-HR_HV_OM_Europe_OM10701E.book Page 47 2 Wednesday, June 10, 2020 12:21 PM

4734-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
Als de Parking Support Brake bepaalt dat er een risico op een aanrijding\
met
een gesignaleerd object of een voetganger bestaat, wordt het vermogen van
het hybridesysteem verminderd om een toename van de rijsnelheid te beper-
ken. (Begrenzingsregeling hybr idesysteem: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automa-
tisch het remsysteem in werking om de rijsnelheid te verlagen. (Remregeling:
zie afbeelding 3.)

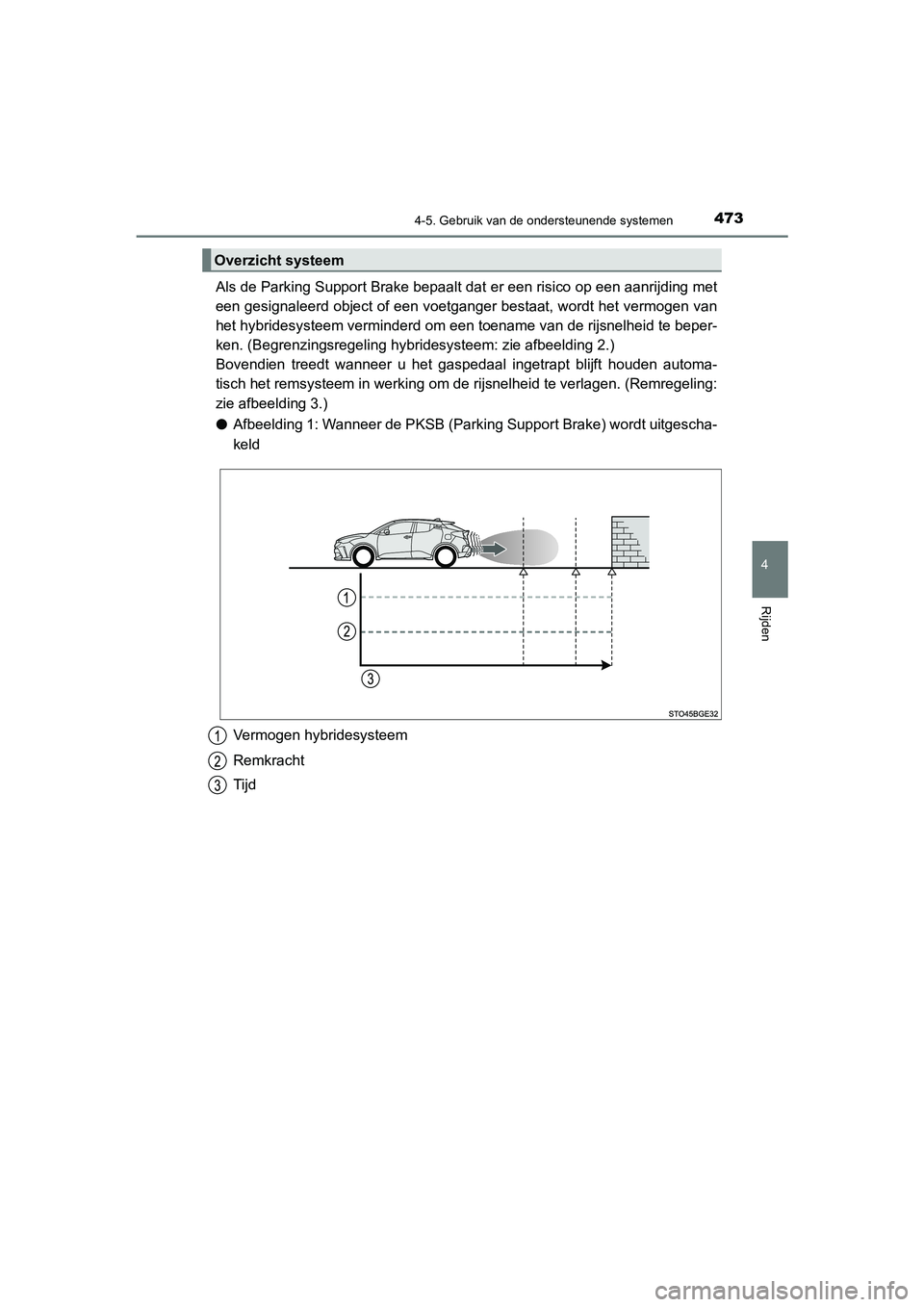

● Afbeelding 1: Wanneer de PKSB (Parki ng Support Brake) wordt uitgescha-
keld
Vermogen hybridesysteem
Remkracht
Tijd
Overzicht systeem
C-HR_HV_OM_Europe_OM10701E.book Page 47 3 Wednesday, June 10, 2020 12:21 PM

4744-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
●Afbeelding 2: Wanneer de begrenzingsregeling voor het hybridesysteem in
werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd
object groot is
Vermogen hybridesysteem gereduceerd
Voorbeeld: multi-informatiedisplay: BRAKE! (Remmen!)
C-HR_HV_OM_Europe_OM10701E.book Page 47 4 Wednesday, June 10, 2020 12:21 PM

4754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
●Afbeelding 3: Wanneer de remregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd
object groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd
object zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedisplay: BRAKE! (Remmen!)
Voorbeeld: multi-informatiedisplay: “Switch to Brake.” (Trap het rempedaal
in)
C-HR_HV_OM_Europe_OM10701E.book Page 47 5 Wednesday, June 10, 2020 12:21 PM

4764-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt de Par-
king Support Brake uitgeschakeld en gaat het controlelampje PKSB OFF branden. Als
de Parking Support Brake onnodig in werking treedt, kan de remregeling worden
geannuleerd door het rempedaal in te trappen of door ongeveer 2 seconden te wach-
ten totdat deze automatisch wordt geannuleerd. Vervolgens kunt u verder rijden door
het gaspedaal in te trappen.
■ Opnieuw inschakelen van de Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werking ervan, kunt u
zelf het systeem weer inschakelen (
→blz. 471) of het contact UIT en vervolgens weer
AAN zetten. Het systeem wordt automatisch weer ingeschakeld als het obstakel zich
niet langer in de rijrichting van de auto bevindt of als de auto van rijrichting verandert
(bijvoorbeeld achteruit in plaats van vooruit of andersom).
■ Wanneer “Parking Support Brake Unavai lable” (Parking Support Brake niet
beschikbaar) op het multi-informatiedisp lay wordt weergegeven en het controle-
lampje PKSB OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accuklem niet
geïnitialiseerd.
■ Wanneer “Parking Support Brake Unavai lable” (Parking Support Brake niet
beschikbaar) en “Parking assist unavailable. Clean pa rking assist sensor” (Par-
king Assist niet beschikbaar, reinig Park ing Assist-sensor) op het multi-informa-
tiedisplay worden weergegeven en het controlelampje PKSB OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wordt weergege-
ven of wordt weergegeven ondanks dat de sensor schoon is, laat uw auto dan con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt, zal het systeem weer normaal werken.
● Mogelijk stroomt er continu water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal het systeem weer nor-
maal werken.
■ Als een accuklem is losgenom en en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Ri jd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit met een snelheid van ongeveer 35 km/h of
hoger. Draai daarnaast, bij auto's met Parking Support Brake-functie, als de auto stil-
staat, het stuurwiel geheel naar links en vervolgens geheel naar rechts.
C-HR_HV_OM_Europe_OM10701E.book Page 47 6 Wednesday, June 10, 2020 12:21 PM

4774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Beperkingen van het Park ing Support Brake-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een ongeval.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd voorzich-
tig en houd rekening met de omgeving. Het Parking Support Brake-systeem is ont-
worpen om te helpen de ernst van een aanrijding te verminderen. Onder sommige
omstandigheden is het echter mogelijk dat het systeem niet werkt.
● Het Parking Support Brake-systeem is niet ontworpen om de auto volledig tot stil-
stand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot stilstand
heeft gebracht, noodzakelijk om onmiddellijk het rempedaal in te trappen, omdat de
remregeling na ongeveer 2 seconden wordt uitgeschakeld.
OPMERKING
■ Wanneer “Parking Support Brake Un available” (Parking Support Brake niet
beschikbaar) op het multi-informatiedi splay wordt weergegeven en het contro-
lelampje PKSB OFF knippert
Als deze melding direct nadat het contact AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden voordat het systeem weer normaal werkt. (Als
het systeem nog niet normaal werkt nadat een poosje met de auto gereden is, reinig
dan de sensoren en hun omgeving op de bumpers.)
C-HR_HV_OM_Europe_OM10701E.book Page 47 7 Wednesday, June 10, 2020 12:21 PM

4784-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
Parking Suppor t Brake-functie
(voor stilstaande objecten)
*
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
∗: Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaleren in de
rijrichting van de auto en het syst eem oordeelt dat zich een aanrijding
voor kan doen doordat de auto plotseling naar voren beweegt doordat
het gaspedaal per ongeluk wordt ingetrapt, wanneer de auto de ver-
keerde kant op rijdt doordat de verkeerde schakelstand wordt geselec-
teerd of tijdens het parkeren of het rijden met een lage snelheid, werkt
het systeem om de gevolgen van een aanrijding met het gesignaleerde
stilstaande object zo veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
C-HR_HV_OM_Europe_OM10701E.book Page 47 8 Wednesday, June 10, 2020 12:21 PM

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Wanneer het gaspedaal
diep wordt ingetrapt
■Wanneer de auto de verkeerde kan t op rijdt doordat de verkeerde
schakelstand is geselecteerd
→blz. 452
Soorten sensoren
C-HR_HV_OM_Europe_OM10701E.book Page 47 9 Wednesday, June 10, 2020 12:21 PM
