2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

7367-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

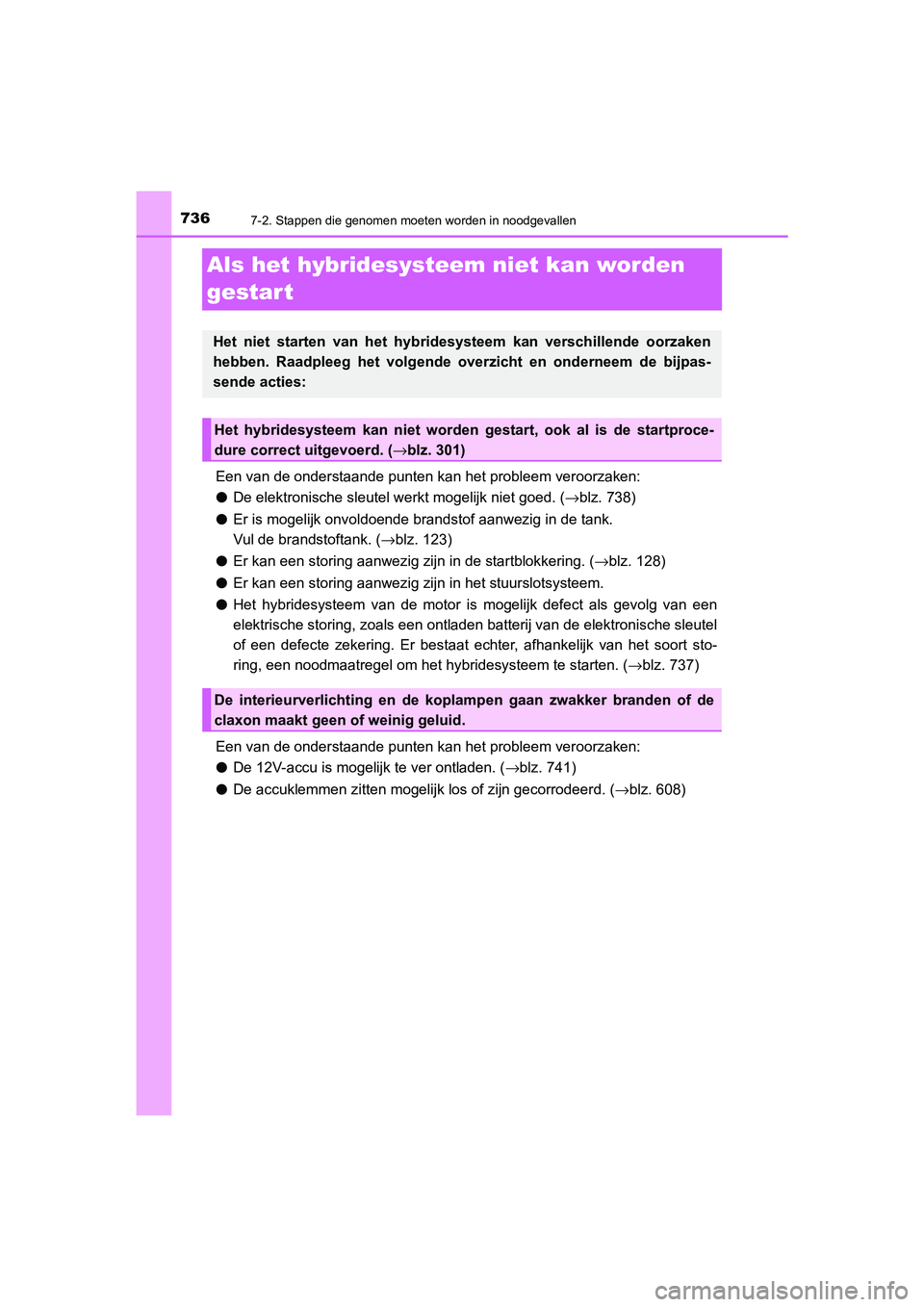

Als het hybridesysteem niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
● De elektronische sleutel werkt mogelijk niet goed. ( →blz. 738)
● Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank. ( →blz. 123)
● Er kan een storing aanwezig zijn in de startblokkering. ( →blz. 128)
● Er kan een storing aanwezig zijn in het stuurslotsysteem.
● Het hybridesysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen batterij van de elektronische sl\
eutel
of een defecte zekering. Er bestaat echter, afhankelijk van het soort sto-
ring, een noodmaatregel om het hybridesysteem te starten. ( →blz. 737)
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is mogelijk te ver ontladen. ( →blz. 741)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd. ( →blz. 608)
Het niet starten van het hybridesysteem kan verschillende oorzaken
hebben. Raadpleeg het volgende overzicht en onderneem de bijpas-
sende acties:
Het hybridesysteem kan niet worden g estart, ook al is de startproce-
dure correct uitgevoerd. ( →blz. 301)
De interieurverlichting en de koplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid.
C-HR_HV_OM_Europe_OM10701E.book Page 73 6 Wednesday, June 10, 2020 12:21 PM

7377-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

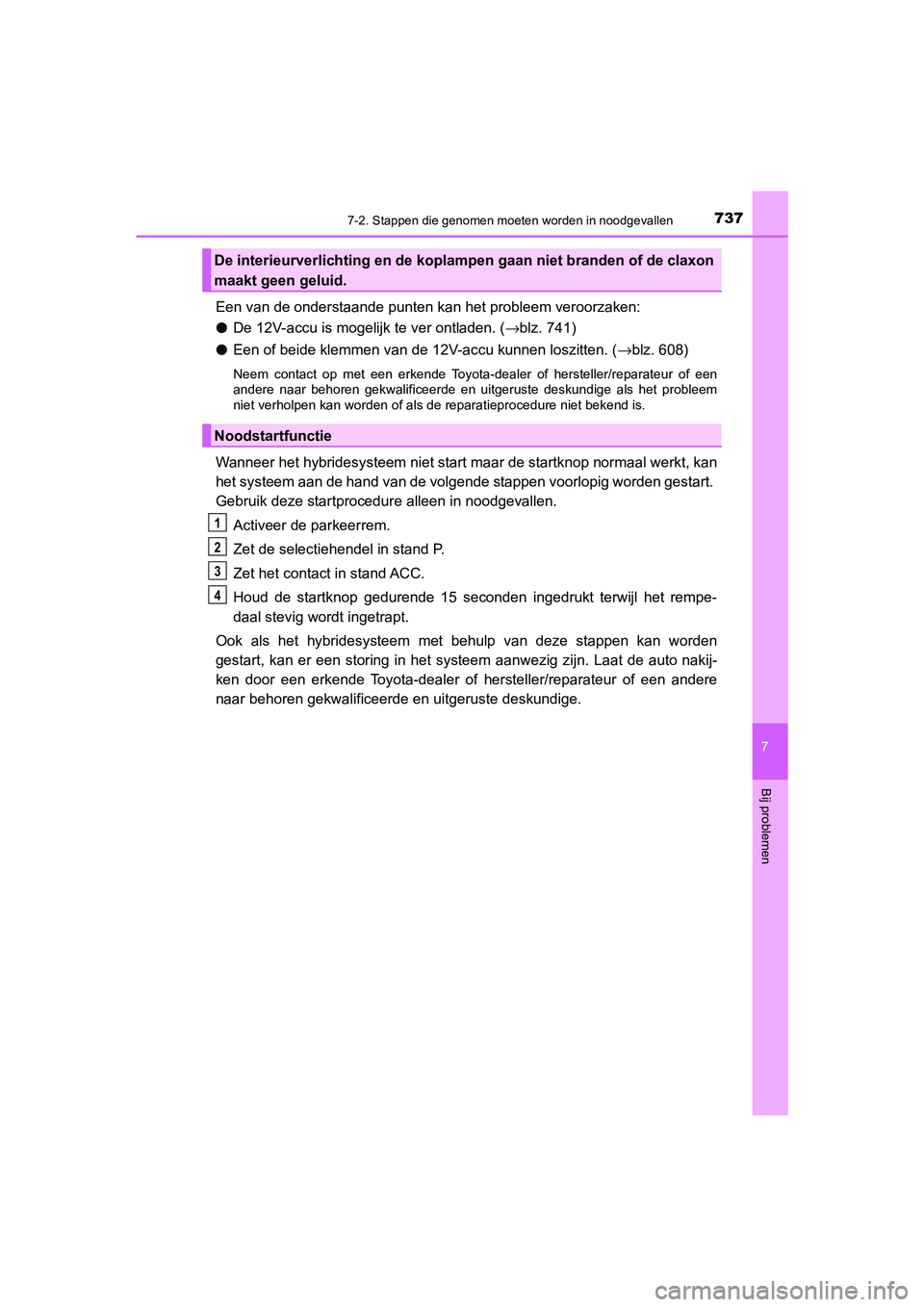

Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. ( →blz. 741)
● Een of beide klemmen van de 12V-accu kunnen loszitten. ( →blz. 608)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het probleem
niet verholpen kan worden of als de reparatieprocedure niet bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal werkt, kan
het systeem aan de hand van de volgende stappen voorlopig worden gestart.
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehendel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het rempe-
daal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan worden
gestart, kan er een storing in het systeem aanwezig zijn. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
De interieurverlichting en de koplam pen gaan niet branden of de claxon
maakt geen geluid.
Noodstartfunctie
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 73 7 Wednesday, June 10, 2020 12:21 PM

7387-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

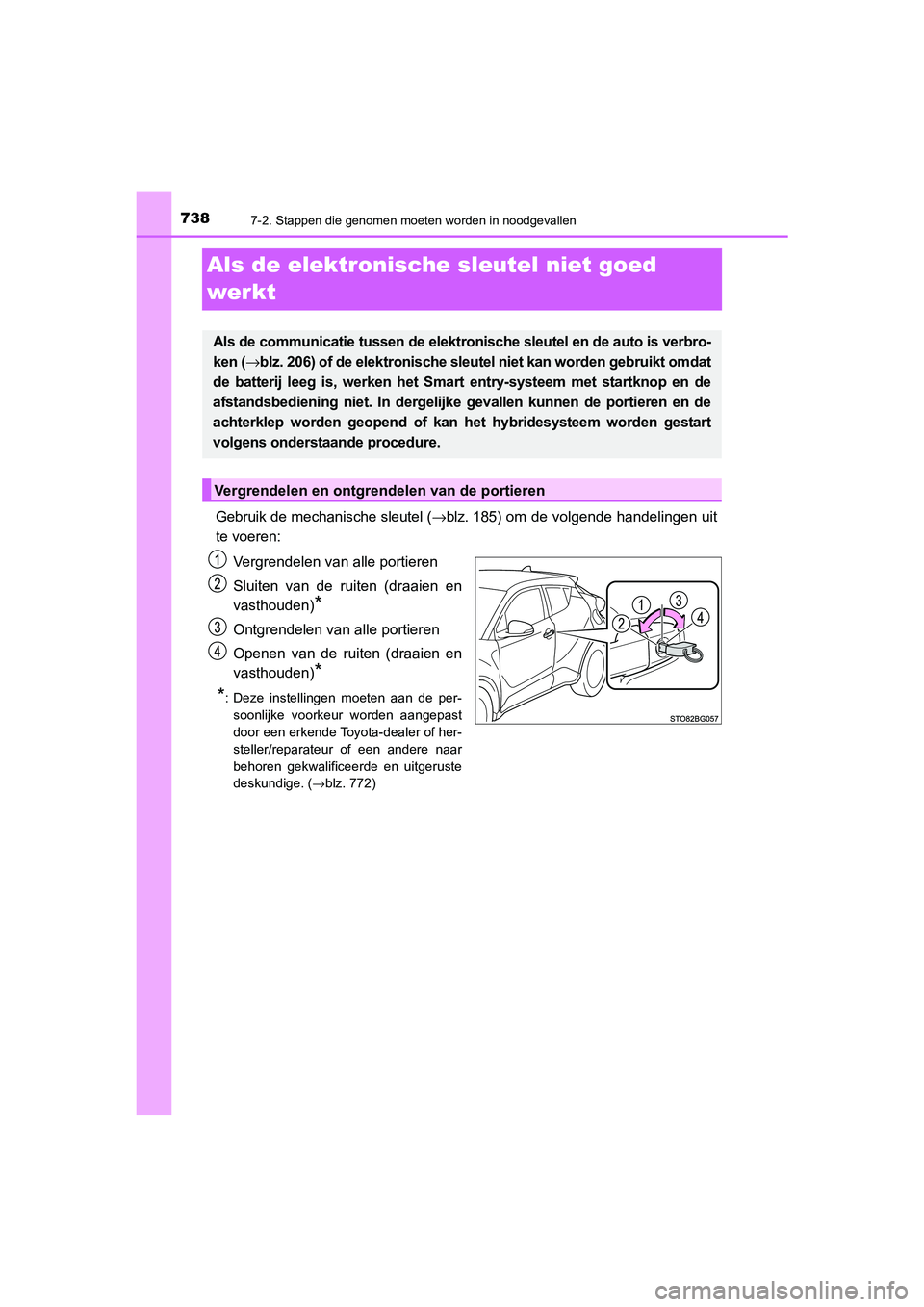

Als de elektronische sleutel niet goed
werkt
Gebruik de mechanische sleutel ( →blz. 185) om de volgende handelingen uit
te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien en
vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien en
vasthouden)
*
*
: Deze instellingen moeten aan de per-
soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. ( →blz. 772)
Als de communicatie tussen de elektronische sleutel en de auto is verbro-
ken ( →blz. 206) of de elektronische sleutel niet kan worden gebruikt omdat
de batterij leeg is, werken het Smar t entry-systeem met startknop en de
afstandsbediening niet. In dergelijke gevallen kunnen de portieren en de
achterklep worden geopend of kan het hybridesysteem worden gestart
volgens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
C-HR_HV_OM_Europe_OM10701E.book Page 73 8 Wednesday, June 10, 2020 12:21 PM

7397-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen
Zorg ervoor dat de selectiehendel in stand P staat en trap het rempedaal
in.
Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een zoe-
mer en wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of en meldingen op het
multi-informatiedisplay worden weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als het
hybridesysteem nog steeds niet kan worden bediend.
Starten van het hybridesysteem
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 73 9 Wednesday, June 10, 2020 12:21 PM

7407-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

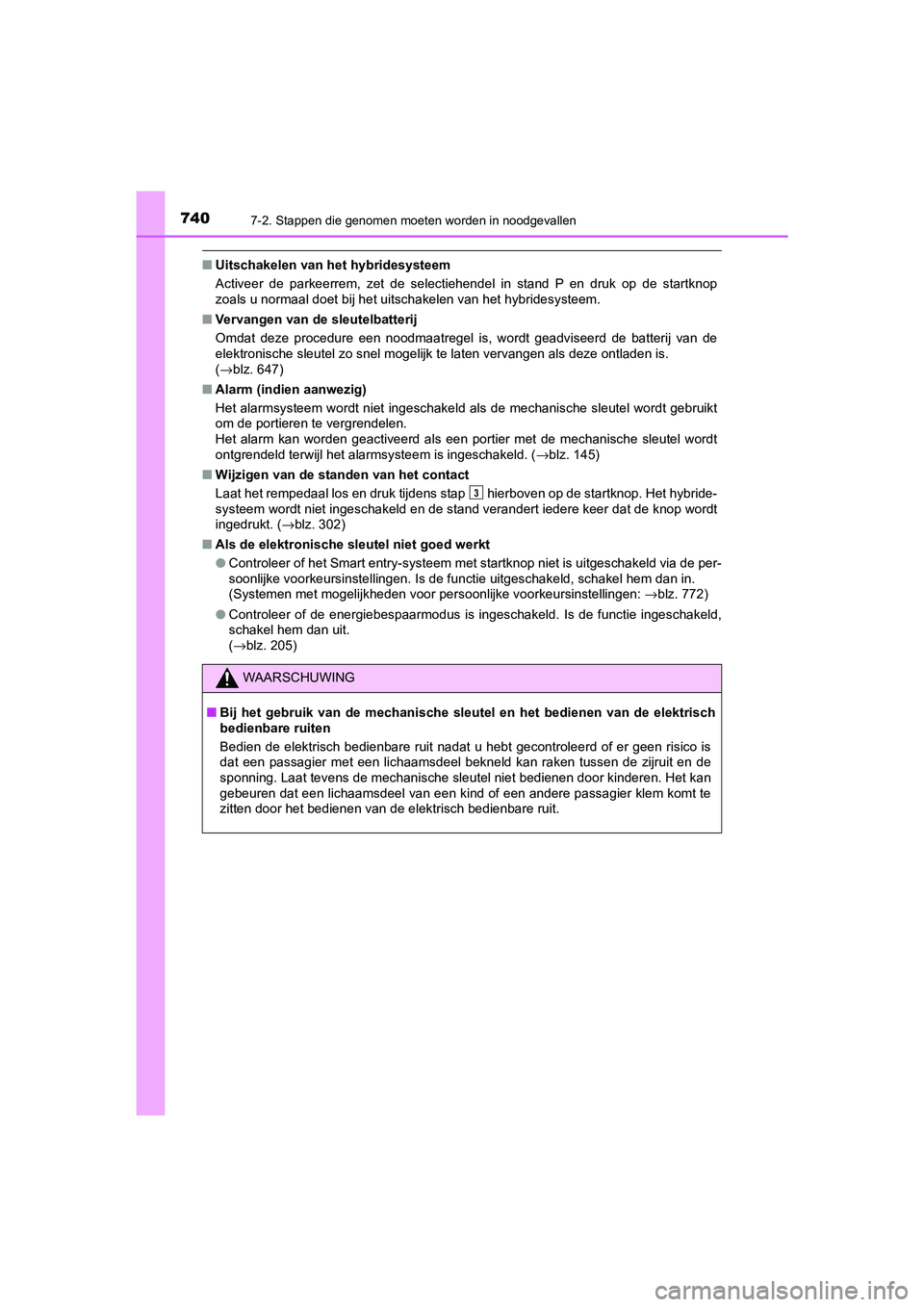

■Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en druk op de startknop
zoals u normaal doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij van de
elektronische sleutel zo snel mogelijk te laten vervangen als deze ontladen is.
(→ blz. 647)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarm systeem is ingeschakeld. (→blz. 145)
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de startknop. Het hybride-
systeem wordt niet ingeschakeld en de stand verandert iedere keer dat de knop wordt
ingedrukt. ( →blz. 302)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry -systeem met startknop niet is uitgeschakeld via de per-
soonlijke voorkeursinstellingen. Is de functie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: → blz. 772)
● Controleer of de energiebespaarmodus is ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit.
(→ blz. 205)
WAARSCHUWING
■Bij het gebruik van de mechanische sleutel en het bedienen van de elektrisch
bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat u hebt gecontroleerd of er geen risico is
dat een passagier met een lichaamsdeel bekneld kan raken tussen de zijruit en de
sponning. Laat tevens de mechanische sleutel niet bedienen door kinderen. Het kan
gebeuren dat een lichaamsdeel van een kind of een andere passagier klem komt te
zitten door het bedienen van de elektrisch bedienbare ruit.
3
C-HR_HV_OM_Europe_OM10701E.book Page 74 0 Wednesday, June 10, 2020 12:21 PM

7417-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

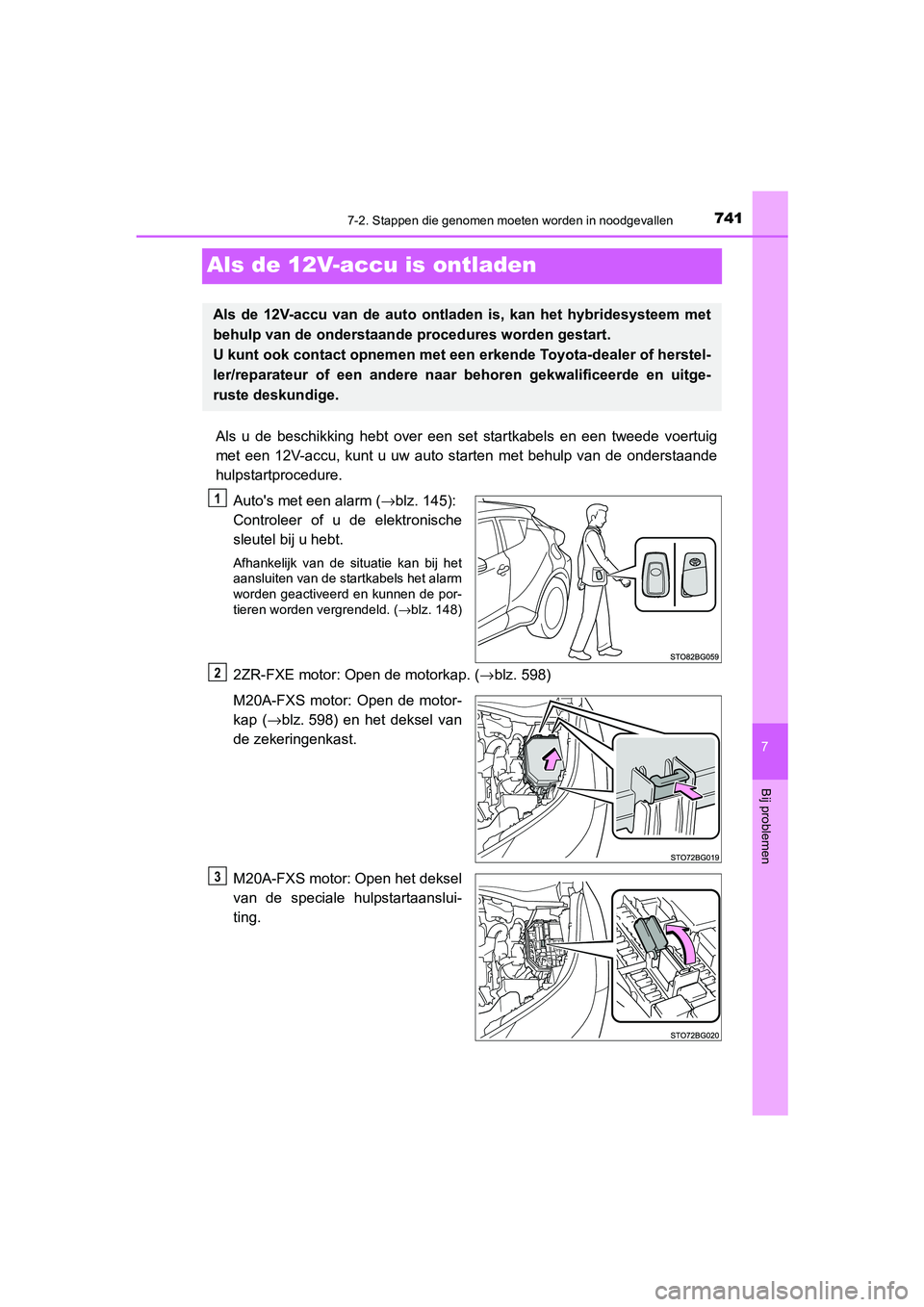

Als de 12V-accu is ontladen
Als u de beschikking hebt over een set startkabels en een tweede voertuig
met een 12V-accu, kunt u uw auto starten met behulp van de onderstaande
hulpstartprocedure.Auto's met een alarm ( →blz. 145):
Controleer of u de elektronische
sleutel bij u hebt.
Afhankelijk van de situatie kan bij het
aansluiten van de startkabels het alarm
worden geactiveerd en kunnen de por-
tieren worden vergrendeld. ( →blz. 148)
2ZR-FXE motor: Open de motorkap. ( →blz. 598)
M20A-FXS motor: Open de motor-
kap ( →blz. 598) en het deksel van
de zekeringenkast.
M20A-FXS motor: Open het deksel
van de speciale hulpstartaanslui-
ting.
Als de 12V-accu van de auto ontl aden is, kan het hybridesysteem met
behulp van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
1
2
3
C-HR_HV_OM_Europe_OM10701E.book Page 74 1 Wednesday, June 10, 2020 12:21 PM

7427-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

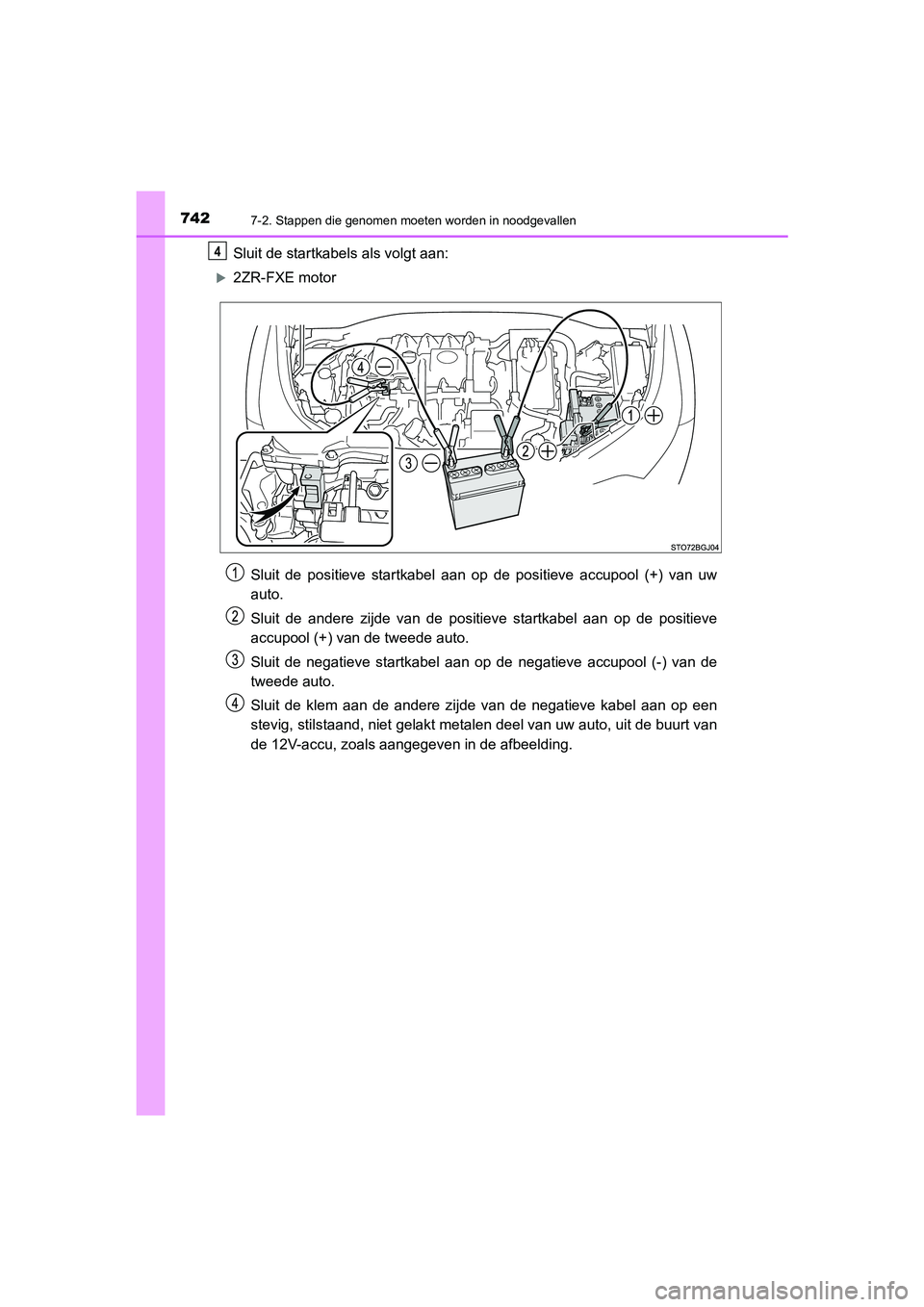

Sluit de startkabels als volgt aan:
2ZR-FXE motorSluit de positieve startkabel aan op de positieve accupool (+) van uw
auto.
Sluit de andere zijde van de positieve startkabel aan op de positieve
accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-) van de
tweede auto.
Sluit de klem aan de andere zijde van de negatieve kabel aan op een
stevig, stilstaand, niet gelakt metalen deel van uw auto, uit de buurt van
de 12V-accu, zoals aangegeven in de afbeelding.
4
C-HR_HV_OM_Europe_OM10701E.book Page 74 2 Wednesday, June 10, 2020 12:21 PM

7437-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

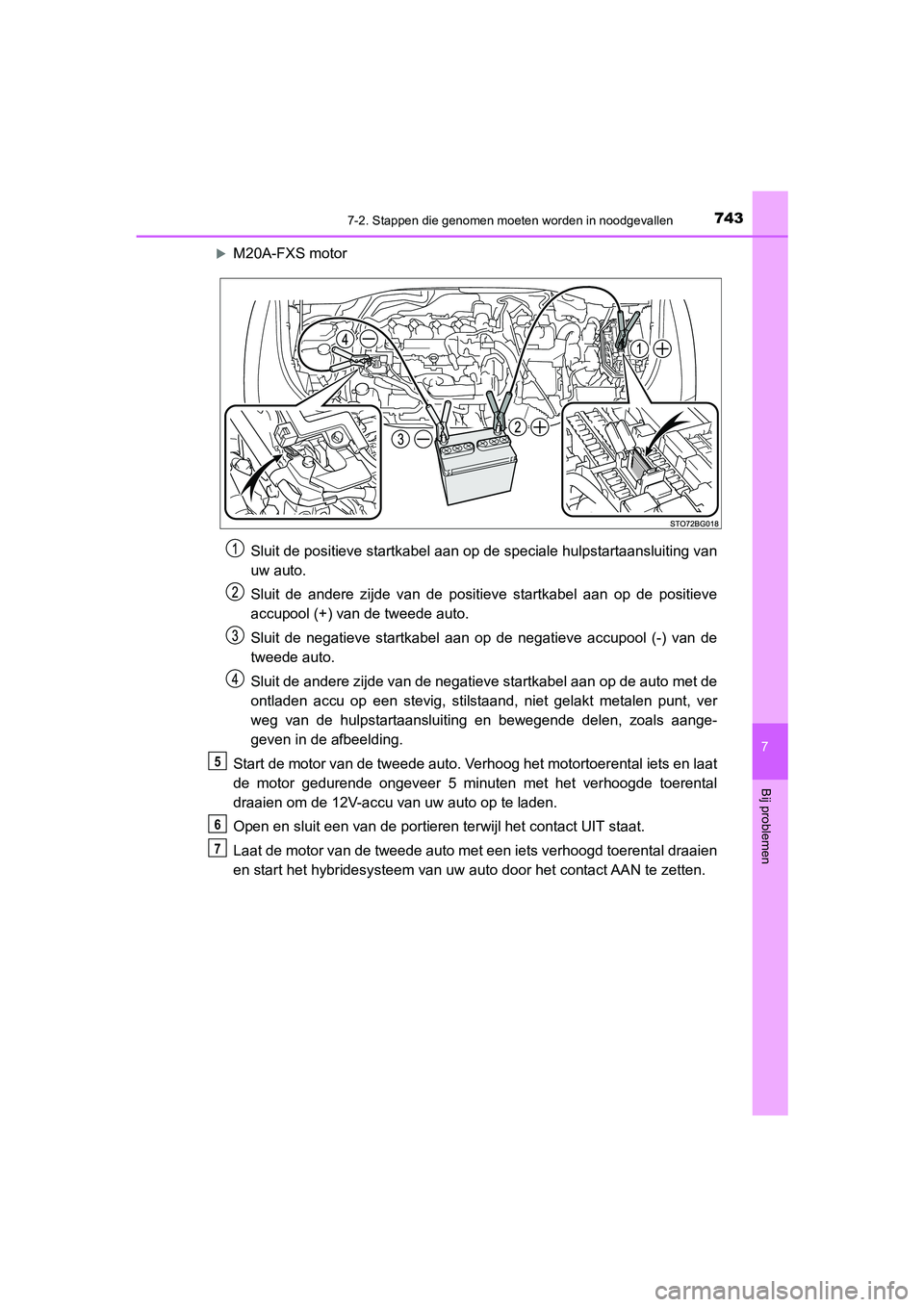

M20A-FXS motorSluit de positieve startkabel aan op de speciale hulpstartaansluiting van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de positieve
accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-) van de
tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de auto met de
ontladen accu op een stevig, stilstaand, niet gelakt metalen punt, ver
weg van de hulpstartaansluiting en bewegende delen, zoals aange-
geven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets en laat
de motor gedurende ongeveer 5 minuten met het verhoogde toerental
draaien om de 12V-accu van uw auto op te laden.
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerental draaien
en start het hybridesysteem van uw auto door het contact AAN te zetten.
5
6
7
