2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

1521-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10701E
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of wanneer u
voorwerpen achterlaat tussen de bestuurdersstoel en de stoel van de voorpassa-
gier, werkt de inbraaksensor mogelijk minder goed.
●Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan wor-
den.
● Spuit geen luchtverfrisser of andere produc-
ten rechtstreeks in de openingen van de
sensoren.
C-HR_HV_OM_Europe_OM10701E.book Page 15 2 Wednesday, June 10, 2020 12:21 PM

153
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10701E

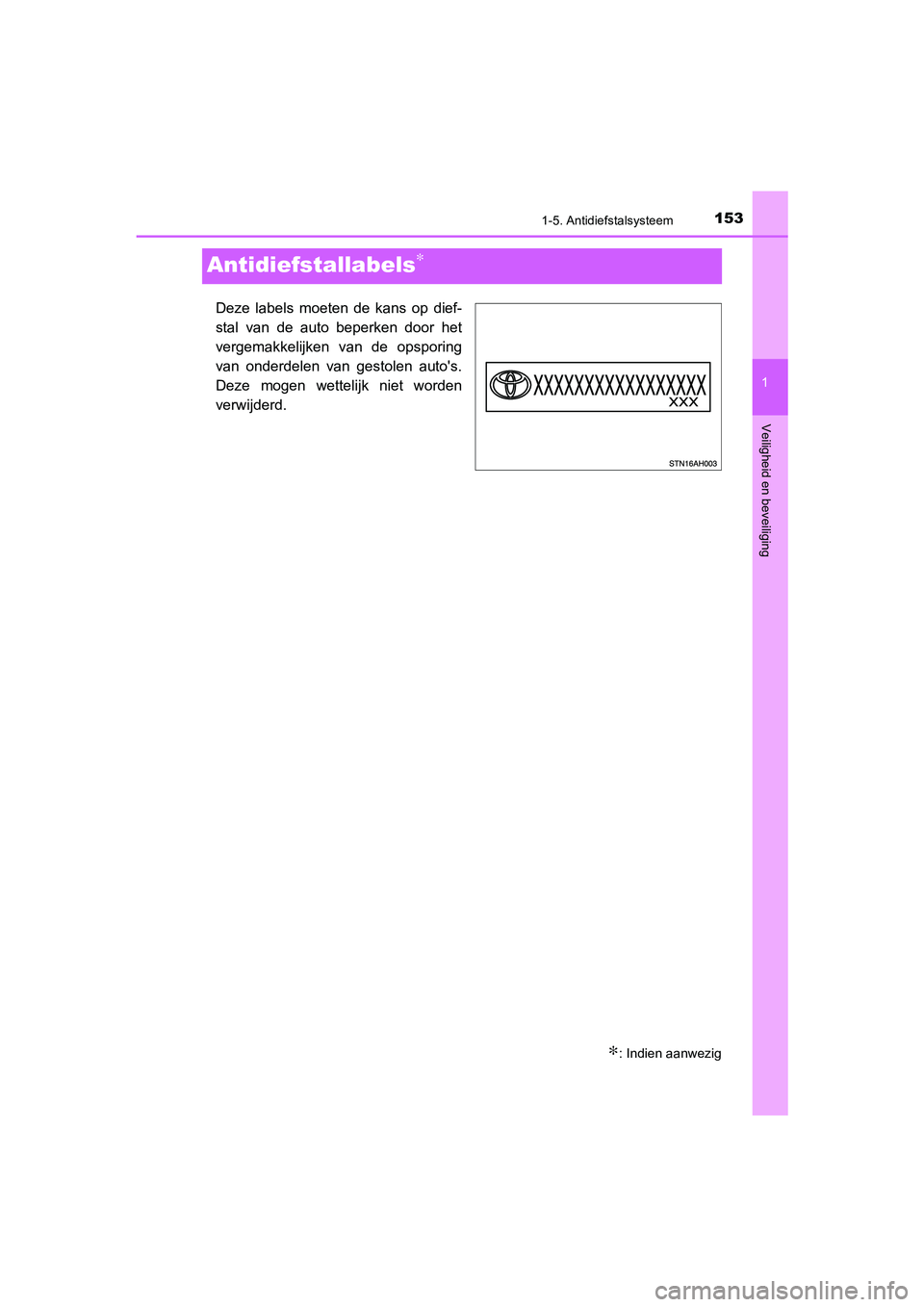

Antidiefstallabels∗
Deze labels moeten de kans op dief-
stal van de auto beperken door het
vergemakkelijken van de opsporing
van onderdelen van gestolen auto's.
Deze mogen wettelijk niet worden
verwijderd.
∗: Indien aanwezig
C-HR_HV_OM_Europe_OM10701E.book Page 153 Wednesday, June 10, 2020 12:21 PM

1541-5. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10701E
C-HR_HV_OM_Europe_OM10701E.book Page 154 Wednesday, June 10, 2020 12:21 PM

155
2Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes................ 156
Meters en tellers...................... 164
Multi-informatiedisplay ............ 168
Energiemonitor/ verbruiksscherm ... ................ 177
C-HR_HV_OM_Europe_OM10701E.book Page 15 5 Wednesday, June 10, 2020 12:21 PM

1562. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E

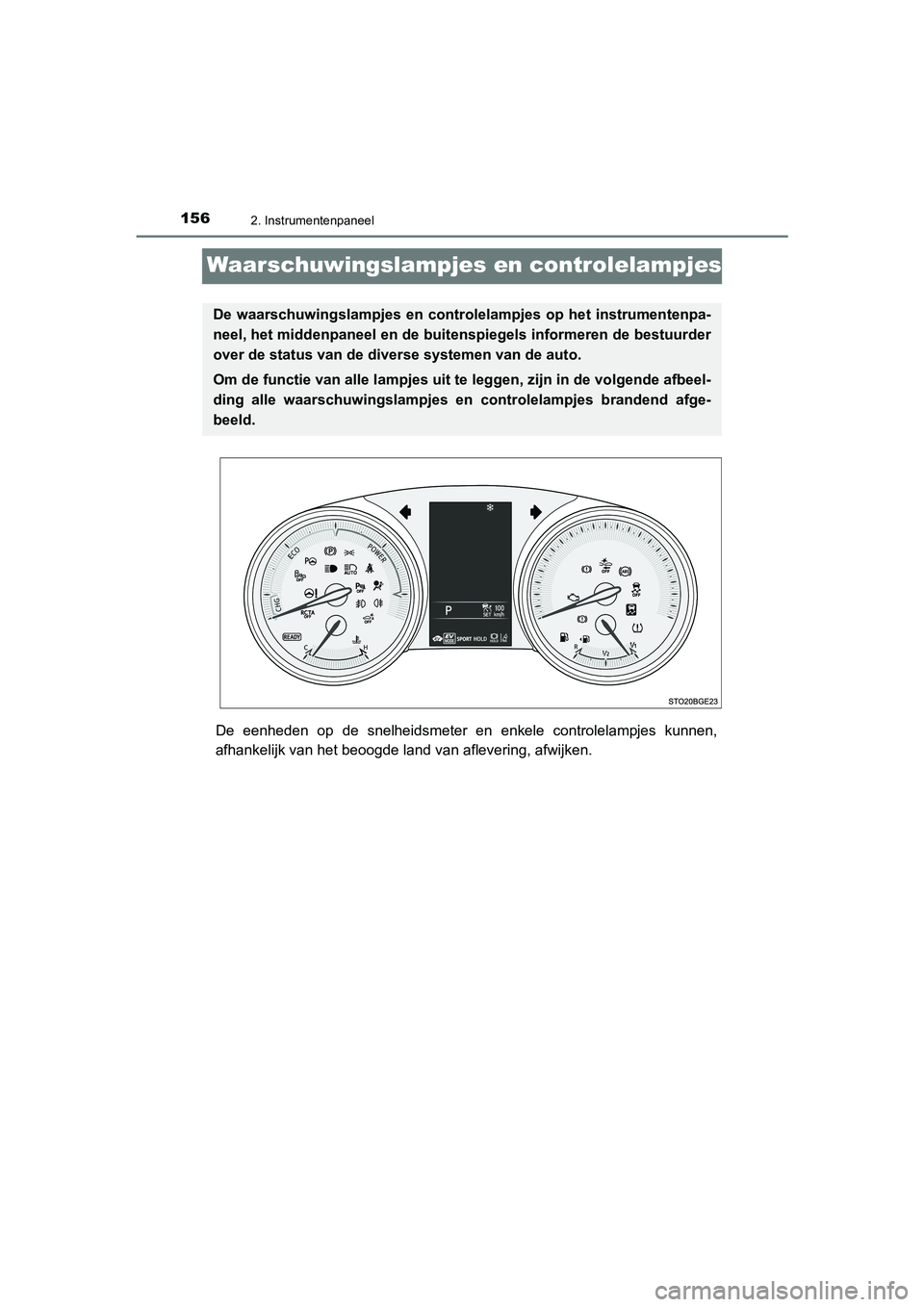

Waarschuwingslampjes en controlelampjes
De eenheden op de snelheidsmeter en enkele controlelampjes kunnen,
afhankelijk van het beoogde land van aflevering, afwijken.
De waarschuwingslampjes en controlelampjes op het instrumentenpa-
neel, het middenpaneel en de buitenspiegels informeren de bestuurder
over de status van de di verse systemen van de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeel-
ding alle waarschuwingslampjes en controlelampjes brandend afge-
beeld.
C-HR_HV_OM_Europe_OM10701E.book Page 15 6 Wednesday, June 10, 2020 12:21 PM

1572. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
Waarschuwingslampjes informeren de bestuurder over storingen in de aan-
gegeven systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBlad-zijde
*1Waarschuwingslampje remsysteem (rood) blz. 682
*1Motorcontrolelampjeblz. 683
*1Waarschuwingslampje SRS blz. 683
*1Waarschuwingslampje ABSblz. 683
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (rood)blz. 683
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (geel)blz. 683
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig)
blz. 684
*1, 2Controlelampje PKSB OFF (indien aanwezig) blz. 684
*2Controlelampje RCTA OFF (indien aanwezig) blz. 684
*1, 3Controlelampje Traction Control
blz. 685
*1Waarschuwingslampje remsysteem (geel)blz. 685
C-HR_HV_OM_Europe_OM10701E.book Page 157 Wednesday, June 10, 2020 12:21 PM

1582. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert of brandt om een storing aan te geven.
*1, 4Waarschuwingslampje PCS (indien aanwezig) blz. 685
*2Waarschuwingslampje parkeerrem blz. 686
Waarschuwingslampje laag brandstofniveau blz. 686
Controlelampje bestuurders- en voorpassagiersgor-
delblz. 686
Controlelampje achterpassagiersgordels (op het
centrale paneel)
blz. 686
*1Waarschuwingslampje lage bandenspanning blz. 687
WaarschuwingslampjesBlad-
zijde
C-HR_HV_OM_Europe_OM10701E.book Page 15 8 Wednesday, June 10, 2020 12:21 PM

1592. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10701E

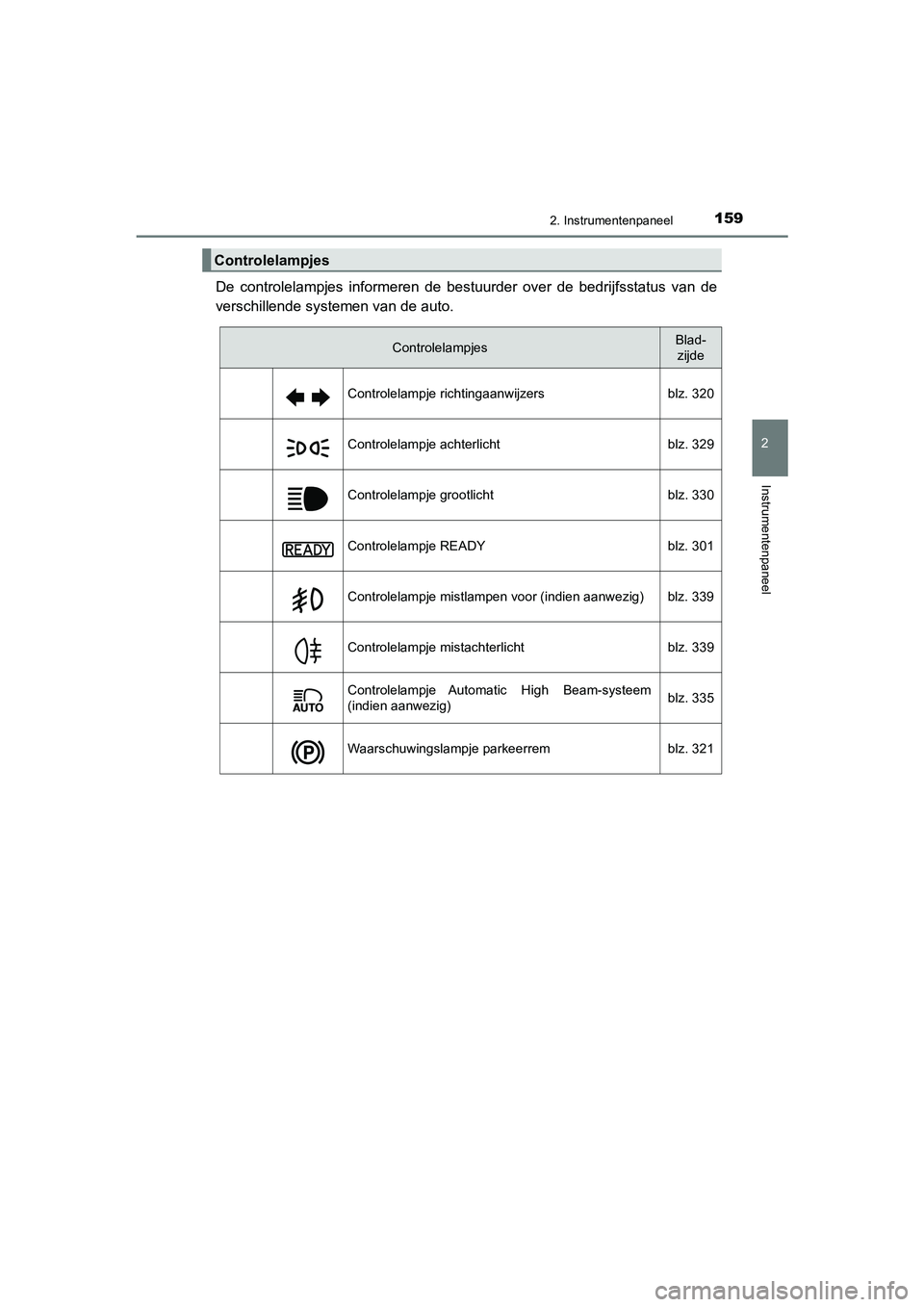

De controlelampjes informeren de bestuurder over de bedrijfsstatus van de
verschillende systemen van de auto.
Controlelampjes
ControlelampjesBlad-zijde
Controlelampje richtingaanwijzers blz. 320
Controlelampje achterlicht blz. 329
Controlelampje grootlichtblz. 330
Controlelampje READYblz. 301
Controlelampje mistlampen voor (indien aanwezig) blz. 339
Controlelampje mistachterlichtblz. 339
Controlelampje Automatic High Beam-systeem
(indien aanwezig) blz. 335
Waarschuwingslampje parkeerrem
blz. 321
C-HR_HV_OM_Europe_OM10701E.book Page 159 Wednesday, June 10, 2020 12:21 PM
