2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

7207-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareerd indien de
beschadiging is veroorzaakt door perforatie van het loopvlak door een scherp voor-
werp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat groter worden waardoor de band niet meer tijdelijk
gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenreparatieset niet in aan-
raking komt met water, bijvoorbeeld bij gebruik tijdens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoals in het zand of in
de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storingen optreden.
● Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de compres-
sor te voorkomen.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de reparatieset niet
aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect raken.
Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de gereedschapshouder onder de afdekmat, buiten
bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel onderdelen als
de bandenspanningsmeter niet bloot aan schokken. Hierdoor kunnen storingen
optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet goed. Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Vervang na het gebruik van bandenreparatievloeistof de bandenspanningssensor en
-zender wanneer de band wordt gerepareerd of vervangen. ( →blz. 620)
C-HR_HV_OM_Europe_OM10701E.book Page 72 0 Wednesday, June 10, 2020 12:21 PM

7217-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

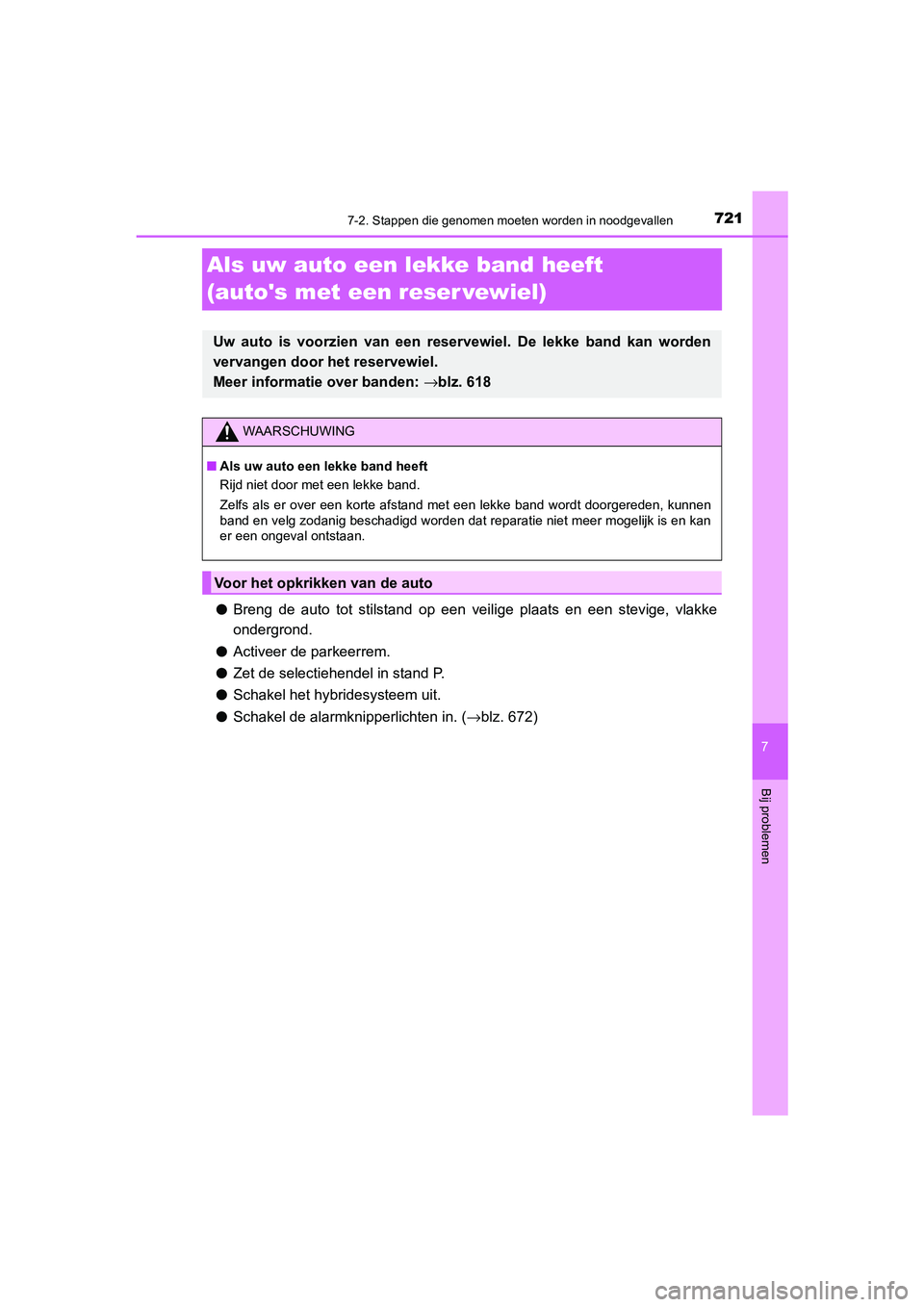

Als uw auto een lekke band heeft
(auto's met een reser vewiel)
●Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke\
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →blz. 672)
Uw auto is voorzien van een reservewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden: →blz. 618
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
C-HR_HV_OM_Europe_OM10701E.book Page 72 1 Wednesday, June 10, 2020 12:21 PM

7227-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

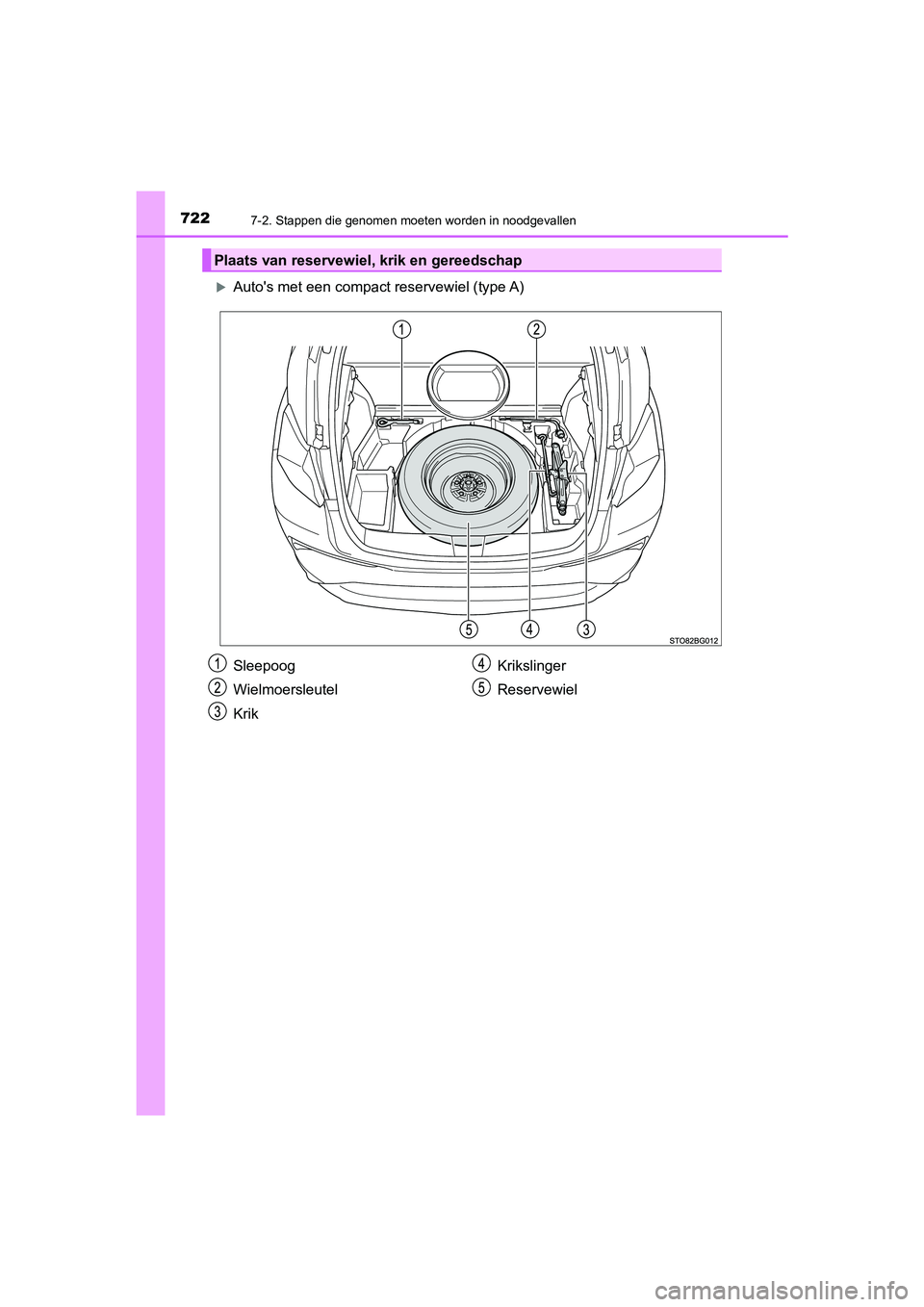

Auto's met een compact reservewiel (type A)
Plaats van reservewiel, krik en gereedschap
Sleepoog
Wielmoersleutel
KrikKrikslinger
Reservewiel
C-HR_HV_OM_Europe_OM10701E.book Page 72
2 Wednesday, June 10, 2020 12:21 PM

7237-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

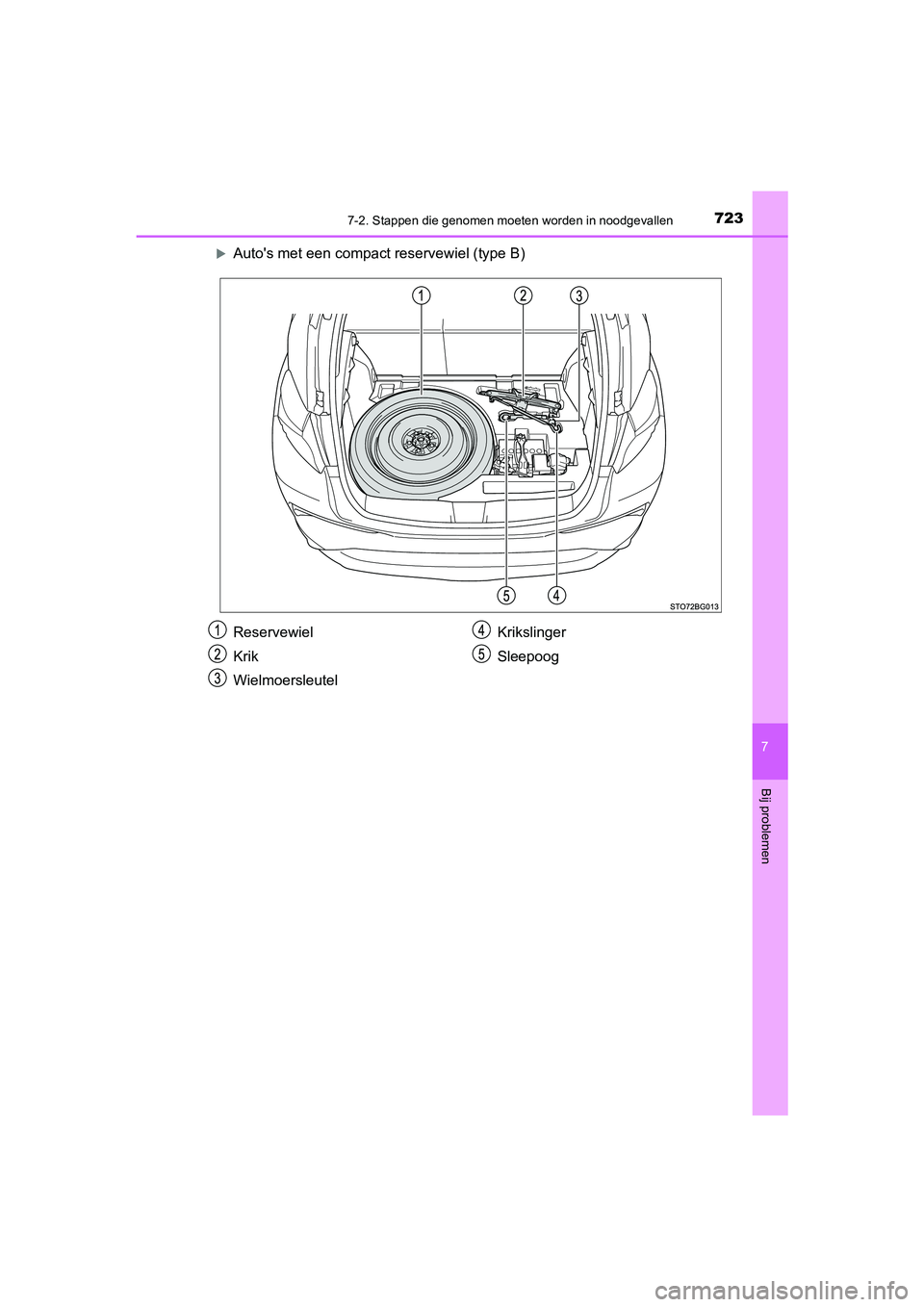

Auto's met een compact reservewiel (type B)
Reservewiel
Krik
WielmoersleutelKrikslinger
Sleepoog
C-HR_HV_OM_Europe_OM10701E.book Page 72
3 Wednesday, June 10, 2020 12:21 PM

7247-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

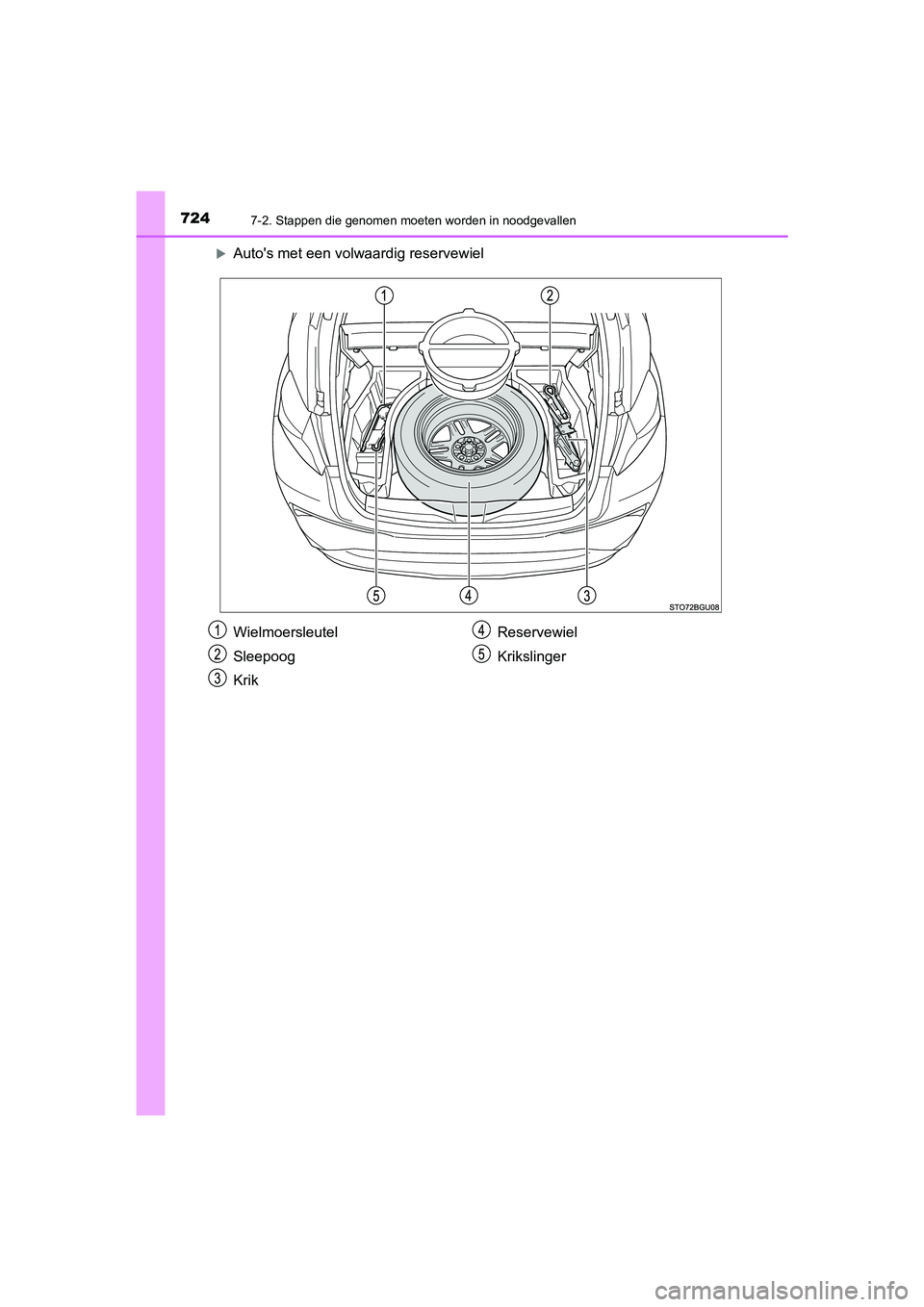

Auto's met een volwaardig reservewiel
Wielmoersleutel
Sleepoog
KrikReservewiel
Krikslinger
C-HR_HV_OM_Europe_OM10701E.book Page 72
4 Wednesday, June 10, 2020 12:21 PM

7257-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

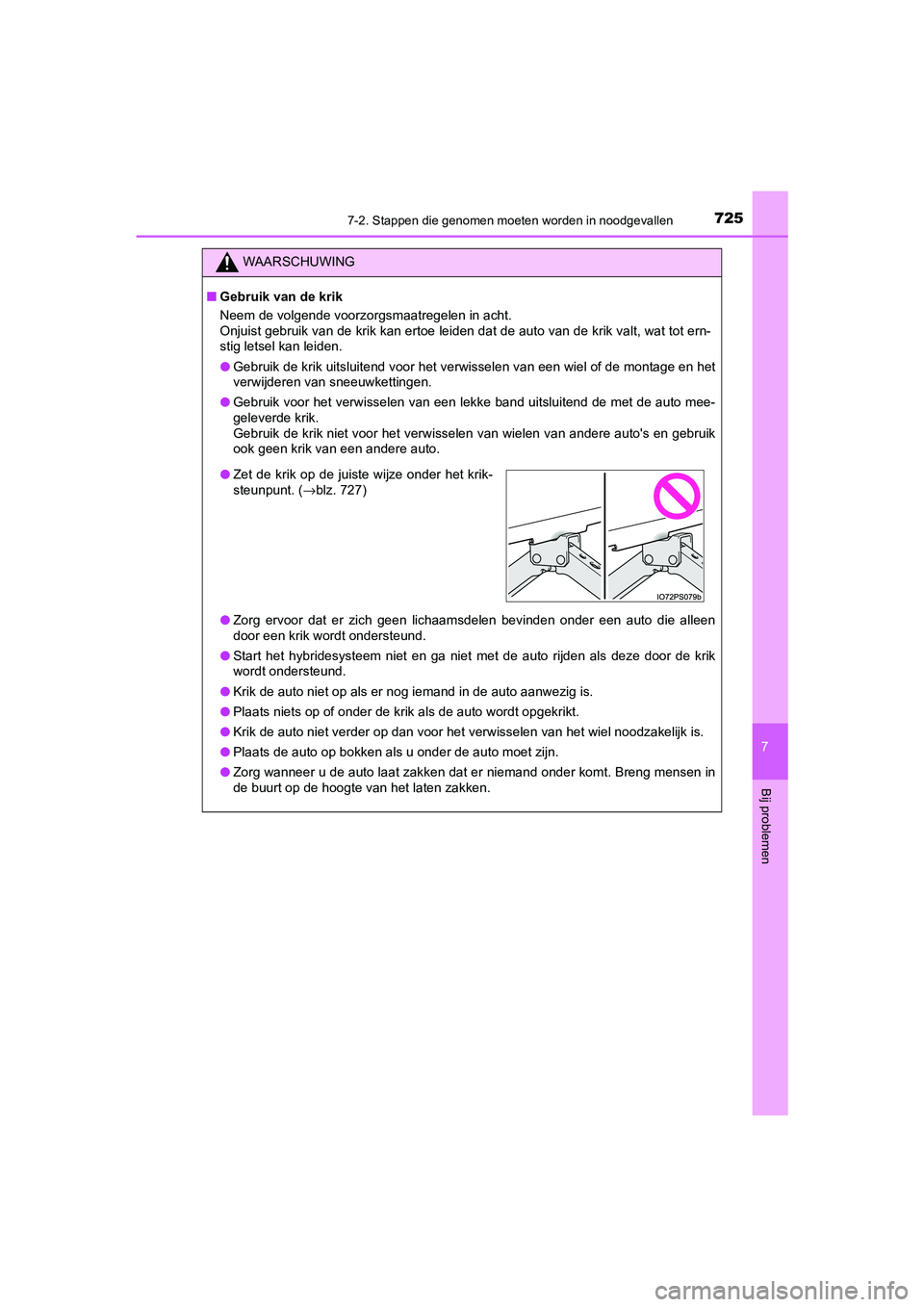

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat tot ern-
stig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de montage en het
verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de auto mee-
geleverde krik.
Gebruik de krik niet voor het verwisse len van wielen van andere auto's en gebruik
ook geen krik van een andere auto.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die alleen
door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodzakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng mensen in
de buurt op de hoogte van het laten zakken.
●Zet de krik op de juiste wijze onder het krik-
steunpunt. ( →blz. 727)
C-HR_HV_OM_Europe_OM10701E.book Page 72 5 Wednesday, June 10, 2020 12:21 PM

7267-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

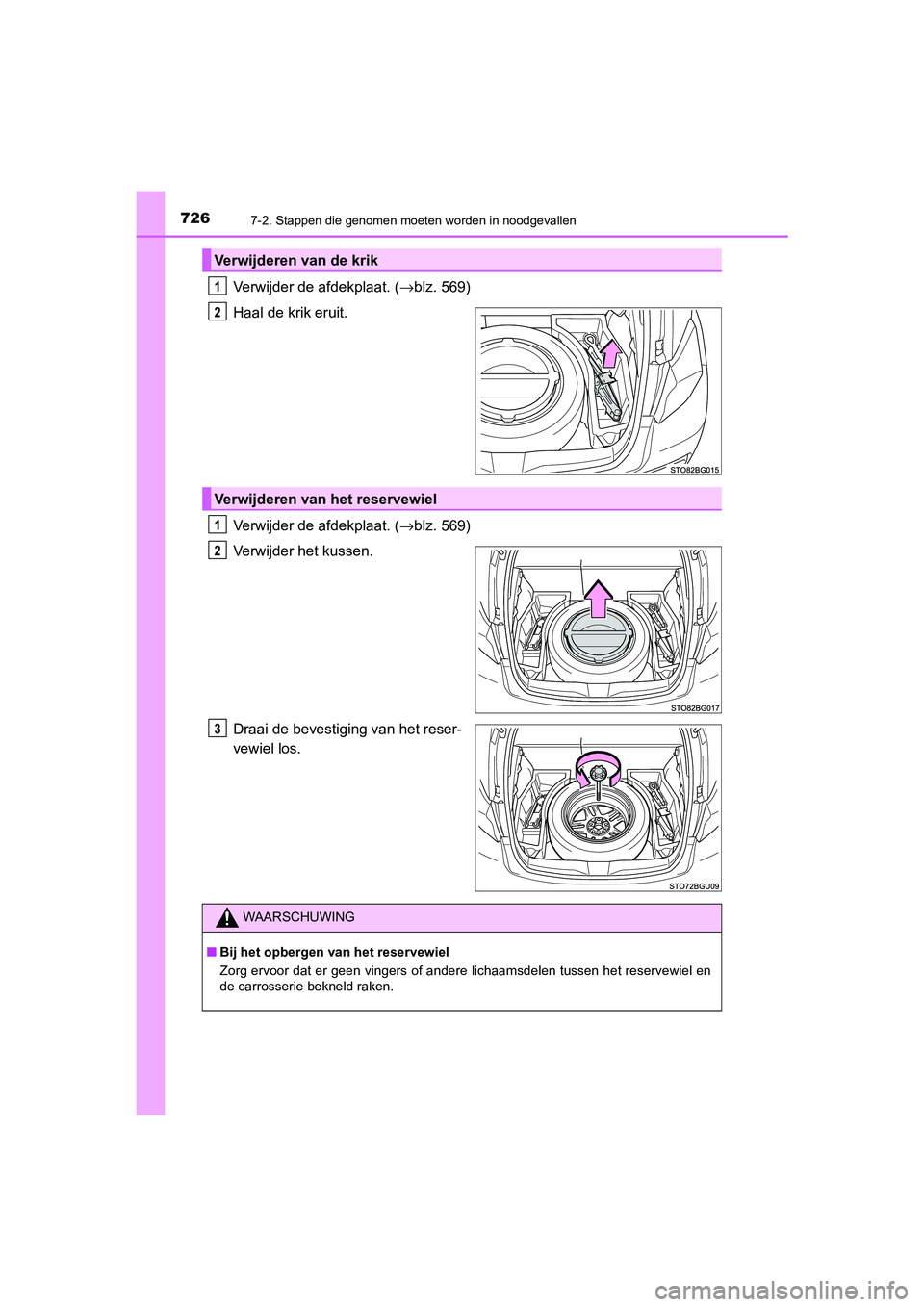

Verwijder de afdekplaat. (→blz. 569)
Haal de krik eruit.
Verwijder de afdekplaat. ( →blz. 569)
Verwijder het kussen.
Draai de bevestiging van het reser-
vewiel los.
Verwijderen van de krik
1
2
Verwijderen van het reservewiel
1
2
3
WAARSCHUWING
■ Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
C-HR_HV_OM_Europe_OM10701E.book Page 72 6 Wednesday, June 10, 2020 12:21 PM

7277-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

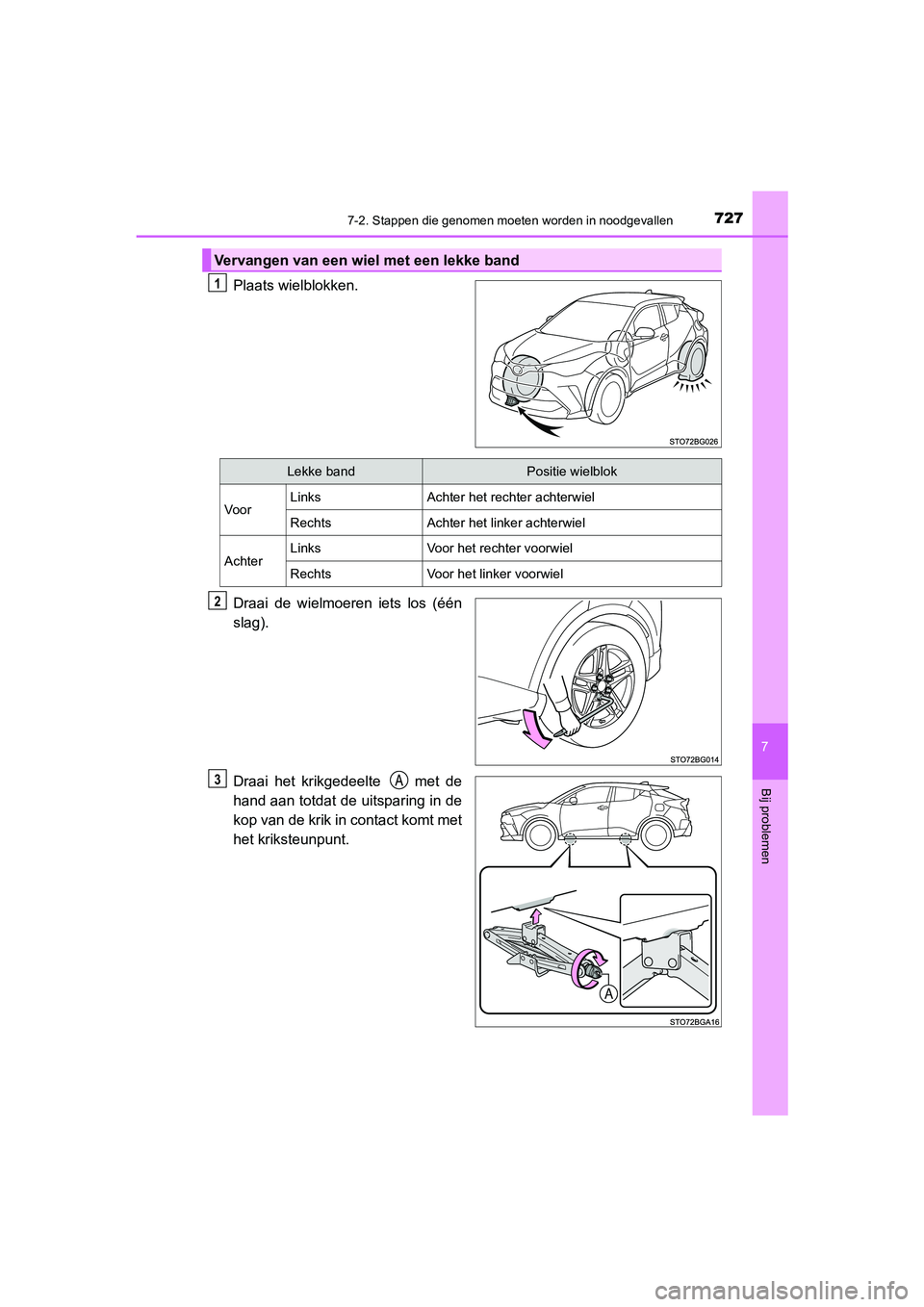

Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
