2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

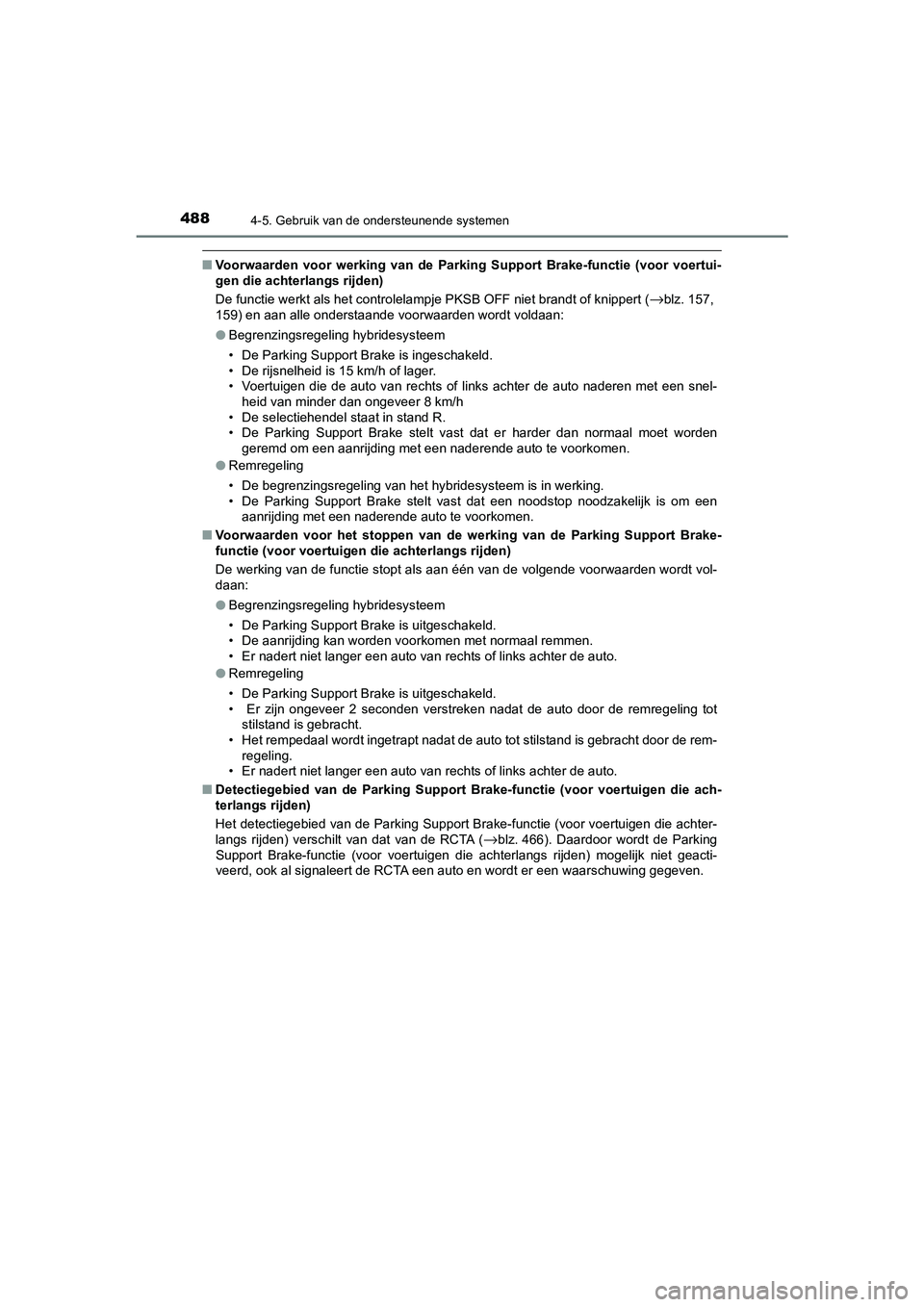

4884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
■Voorwaarden voor werking van de Parking Support Brake-functie (voor voertui-
gen die achterlangs rijden)
De functie werkt als het controlelampje PKSB OFF niet brandt of knippert (
→blz. 157,
159) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter de auto naderen met een snel-
heid van minder dan ongeveer 8 km/h
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden
geremd om een aanrijding met een naderende auto te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een
aanrijding met een naderende auto te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs rijden)
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• De Parking Support Brake is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
● Remregeling
• De Parking Support Brake is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot
stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem- regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■ Detectiegebied van de Parking Support Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support Br ake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA (
→blz. 466). Daardoor wordt de Parking
Support Brake-functie (voor voertuigen die achterlangs rijden) mogelijk niet geacti-
veerd, ook al signaleert de RCTA een auto en wordt er een waarschuwing gegeven.
C-HR_HV_OM_Europe_OM10701E.book Page 48 8 Wednesday, June 10, 2020 12:21 PM

4894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Omstandigheden waaronder de Parking Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet signaleert
De Parking Support Brake-functie (voor voertu igen die achterlangs rijden) is niet ont-
worpen om de volgende typen voertuigen en/of objecten te signaleren.
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Voertuigen vlak bij uw auto die plotseling accelereren of decelereren
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Objecten die zich zeer dicht bij een radarsensor bevinden*
●Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
● Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van meer dan ongeveer 28 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
●
Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
C-HR_HV_OM_Europe_OM10701E.book Page 48 9 Wednesday, June 10, 2020 12:21 PM

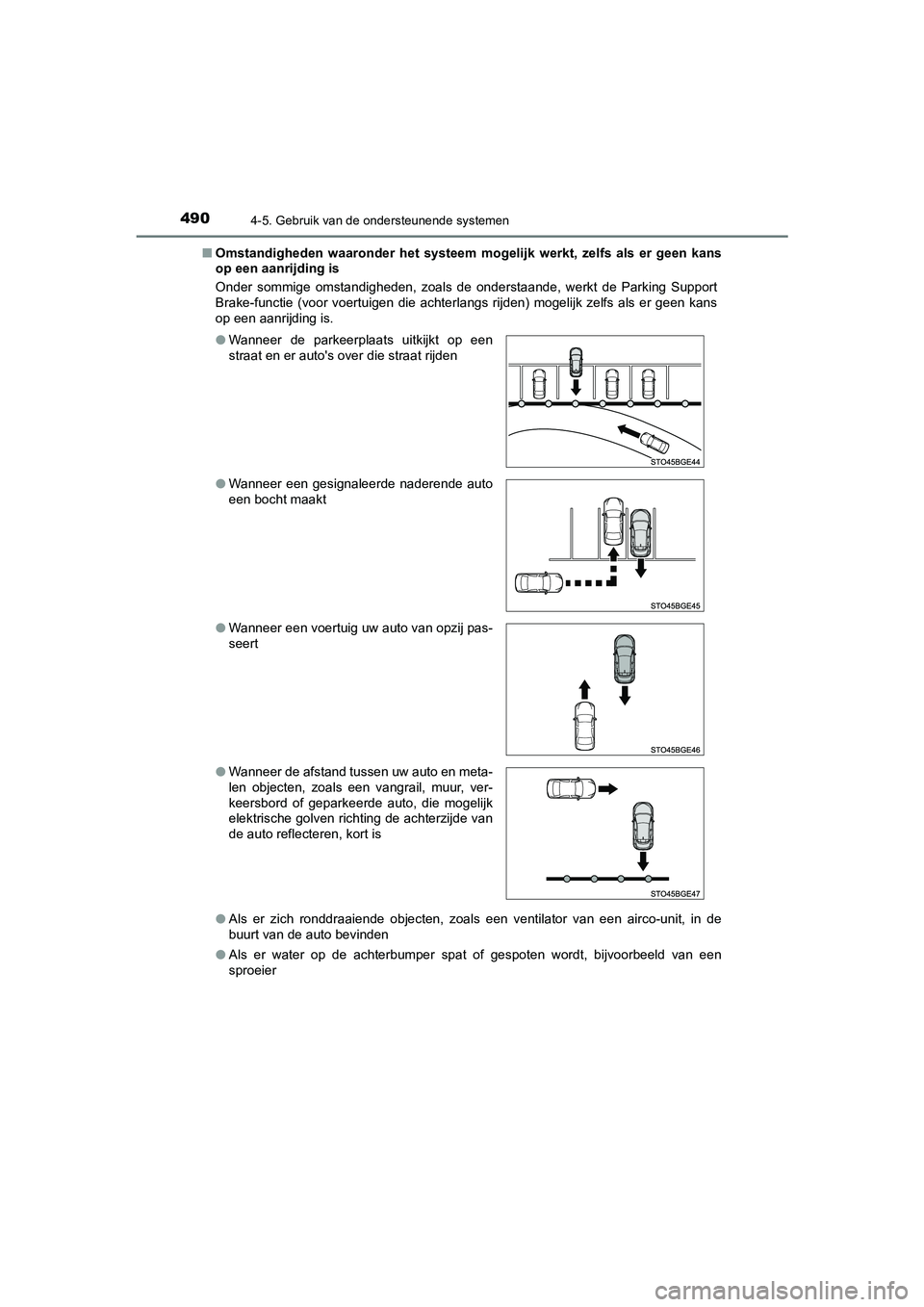

4904-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E■
Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er geen kans
op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achterlangs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Als er zich ronddraaiende objecten, zoals een ventilator van een airco-unit, in de
buurt van de auto bevinden
● Als er water op de achterbumper spat of gespoten wordt, bijvoorbeeld van een
sproeier
●
Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
● Wanneer een gesignaleerde naderende auto
een bocht maakt
● Wanneer een voertuig uw auto van opzij pas-
seert
● Wanneer de afstand tussen uw auto en meta-
len objecten, zoals een vangrail, muur, ver-
keersbord of geparkeerde auto, die mogelijk
elektrische golven richting de achterzijde van
de auto reflecteren, kort is
C-HR_HV_OM_Europe_OM10701E.book Page 49 0 Wednesday, June 10, 2020 12:21 PM

4914-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E■
Situaties waarin de Parking Support Br ake-functie (voor voertuigen die achter-
langs rijden) mogelij k niet goed werkt
In bepaalde situaties, zoals de onderstaande, signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk niet goed
● Stilstaande objecten
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
● Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
● Bij zware regenval of een andere oorzaak waardoor er veel water op de auto terecht-
komt
● Wanneer een voertuig naast uw auto het detectiegebied van een radarsensor blok-
keert
● Als de auto sterk naar één kant helt
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne of
een draadloze antenne in de buurt van een radarsensor is geplaatst
● Als de stand van een radarsensor is gewijzigd
● Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
● Als er een auto snel van achteren nadert
C-HR_HV_OM_Europe_OM10701E.book Page 49 1 Wednesday, June 10, 2020 12:21 PM

4924-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E●
Omstandigheden waaronder de radarsensor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruit- rijdend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
C-HR_HV_OM_Europe_OM10701E.book Page 49 2 Wednesday, June 10, 2020 12:21 PM

4934-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Ervoor zorgen dat de Parking Support Brake (voor voertuigen die achterlangs
rijden) goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de radarsensoren achter
(
→blz. 446) in acht. Het niet in acht nemen van de voorschriften kan er toe leiden
dat een sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor achter uitsluitend door een originele sensor.
● Voorkom dat de radarsensoren achter beschadigd raken en houd de radarsenso-
ren en hun omgeving op de bumper te allen tijde schoon.
● Wanneer het gebied rondom een radarsensor achter wordt blootgesteld aan een
krachtige schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet
goed meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de radarsen-
sor achter in acht. (
→blz. 446)
C-HR_HV_OM_Europe_OM10701E.book Page 49 3 Wednesday, June 10, 2020 12:21 PM

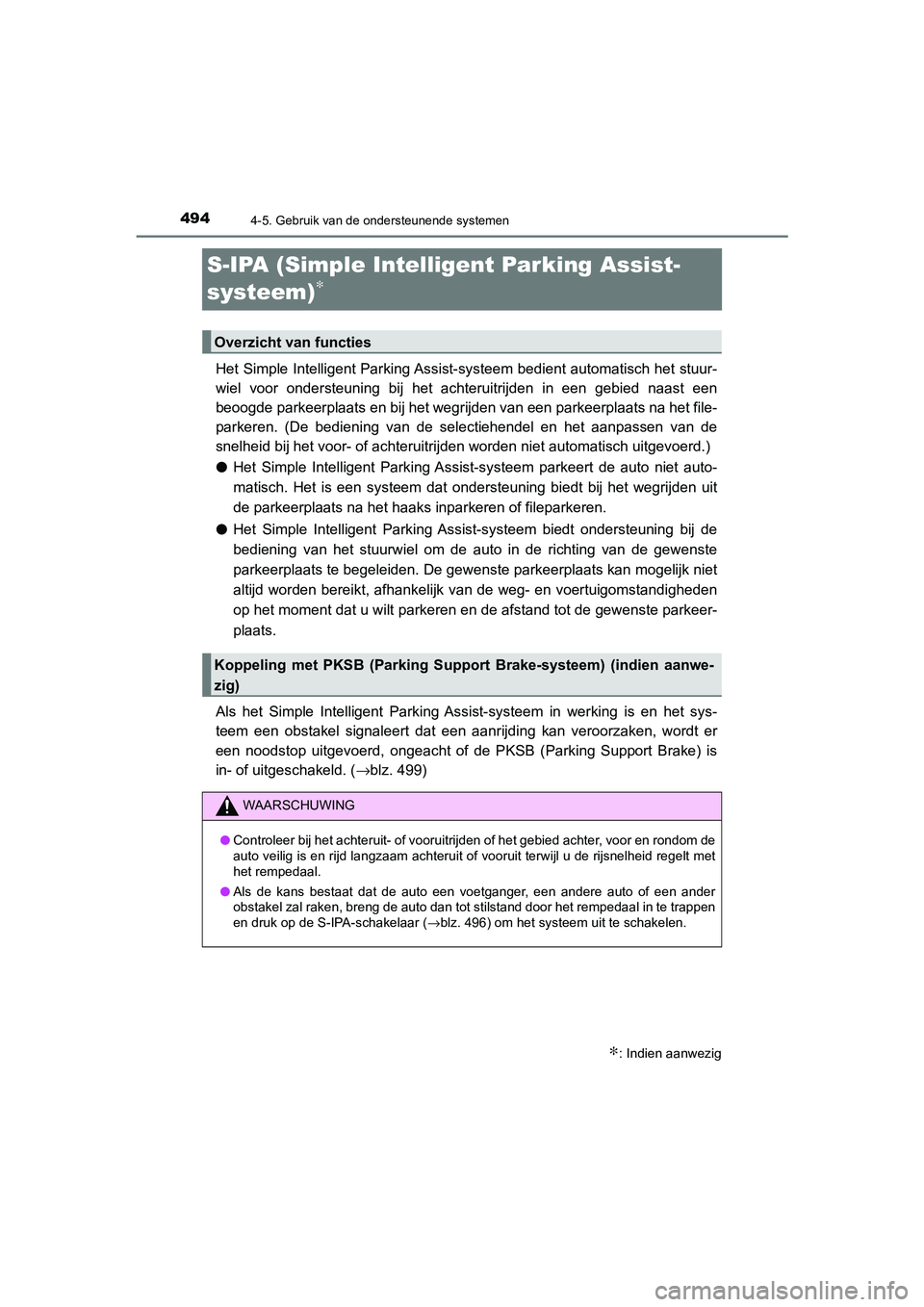

4944-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10701E
S-IPA (Simple Intelligent Parking Assist-
systeem)
∗
Het Simple Intelligent Parking Assist-systeem bedient automatisch het stuur-
wiel voor ondersteuning bij het achteruitrijden in een gebied naast een
beoogde parkeerplaats en bij het wegrijden van een parkeerplaats na het file-
parkeren. (De bediening van de selectiehendel en het aanpassen van de
snelheid bij het voor- of achteruitrijden worden niet automatisch uitgevoerd.)
●Het Simple Intelligent Parking Assist-systeem parkeert de auto niet auto-
matisch. Het is een systeem dat ondersteuning biedt bij het wegrijden uit
de parkeerplaats na het haaks inparkeren of fileparkeren.
● Het Simple Intelligent Parking Assist-systeem biedt ondersteuning bij de
bediening van het stuurwiel om de auto in de richting van de gewenste
parkeerplaats te begeleiden. De gewenste parkeerplaats kan mogelijk niet
altijd worden bereikt, afhankelijk van de weg- en voertuigomstandigheden
op het moment dat u wilt parkeren en de afstand tot de gewenste parkeer-
plaats.
Als het Simple Intelligent Parking Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een aanr ijding kan veroorzaken, wordt er
een noodstop uitgevoerd, ongeacht of de PKSB (Parking Support Brake) is
in- of uitgeschakeld. ( →blz. 499)
∗: Indien aanwezig
Overzicht van functies
Koppeling met PKSB (Parking Su pport Brake-systeem) (indien aanwe-
zig)
WAARSCHUWING
● Controleer bij het achteruit- of vooruitrijden of het gebied achter, voor en rondom de
auto veilig is en rijd langzaam achteruit of vooruit terwijl u de rijsnelheid regelt met
het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een ander
obstakel zal raken, breng de auto dan tot stilstand door het rempedaal in te trappen
en druk op de S-IPA-schakelaar ( →blz. 496) om het systeem uit te schakelen.
C-HR_HV_OM_Europe_OM10701E.book Page 49 4 Wednesday, June 10, 2020 12:21 PM

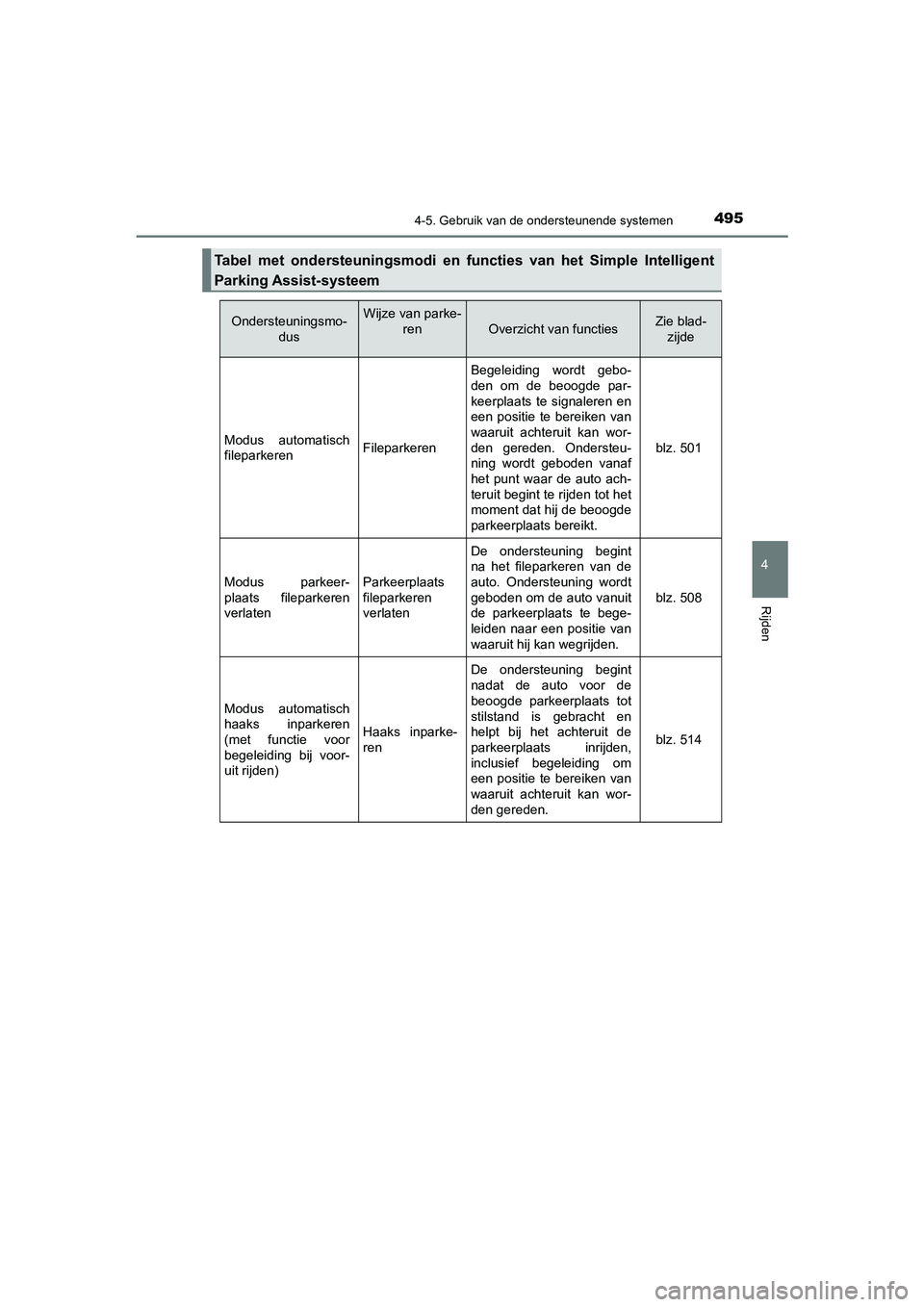

4954-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10701E
Tabel met ondersteuningsmodi en functies van het Simple Intelligent
Parking Assist-systeem
Ondersteuningsmo-dusWijze van parke-
ren
Overzicht van functiesZie blad-zijde
Modus automatisch
fileparkerenFileparkeren
Begeleiding wordt gebo-
den om de beoogde par-
keerplaats te signaleren en
een positie te bereiken van
waaruit achteruit kan wor-
den gereden. Ondersteu-
ning wordt geboden vanaf
het punt waar de auto ach-
teruit begint te rijden tot het
moment dat hij de beoogde
parkeerplaats bereikt.
blz. 501
Modus parkeer-
plaats fileparkeren
verlatenParkeerplaats
fileparkeren
verlaten
De ondersteuning begint
na het fileparkeren van de
auto. Ondersteuning wordt
geboden om de auto vanuit
de parkeerplaats te bege-
leiden naar een positie van
waaruit hij kan wegrijden.
blz. 508
Modus automatisch
haaks inparkeren
(met functie voor
begeleiding bij voor-
uit rijden)
Haaks inparke-
ren
De ondersteuning begint
nadat de auto voor de
beoogde parkeerplaats tot
stilstand is gebracht en
helpt bij het achteruit de
parkeerplaats inrijden,
inclusief begeleiding om
een positie te bereiken van
waaruit achteruit kan wor-
den gereden.
blz. 514
C-HR_HV_OM_Europe_OM10701E.book Page 49 5 Wednesday, June 10, 2020 12:21 PM
