2021 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

7047-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

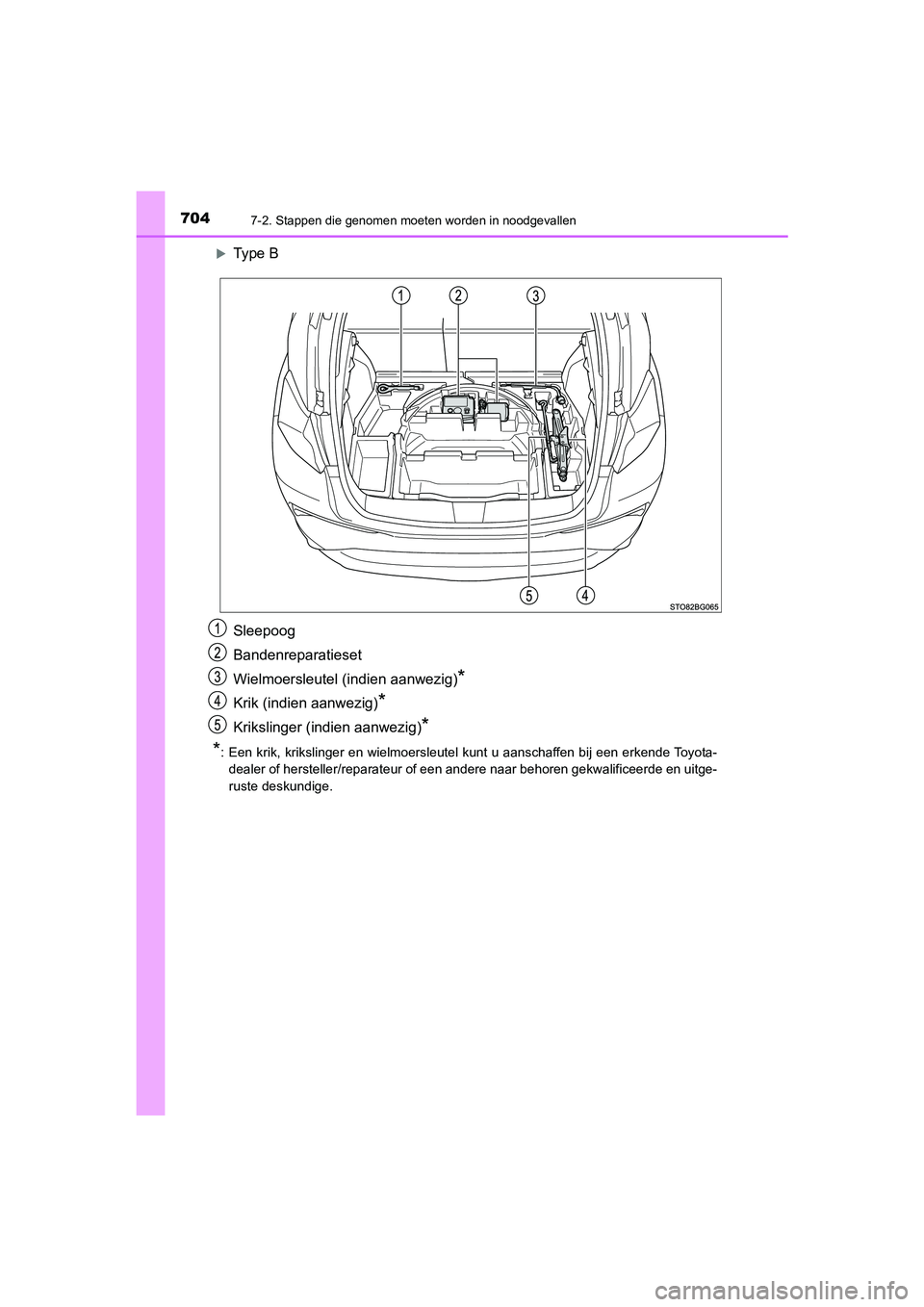

Type B
Sleepoog
Bandenreparatieset
Wielmoersleutel (indien aanwezig)
*
Krik (indien aanwezig)*
Krikslinger (indien aanwezig)*
*
: Een krik, krikslinger en wielmoersleutel kunt u aanschaffen bij een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
C-HR_HV_OM_Europe_OM10701E.book Page 70 4 Wednesday, June 10, 2020 12:21 PM

7057-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

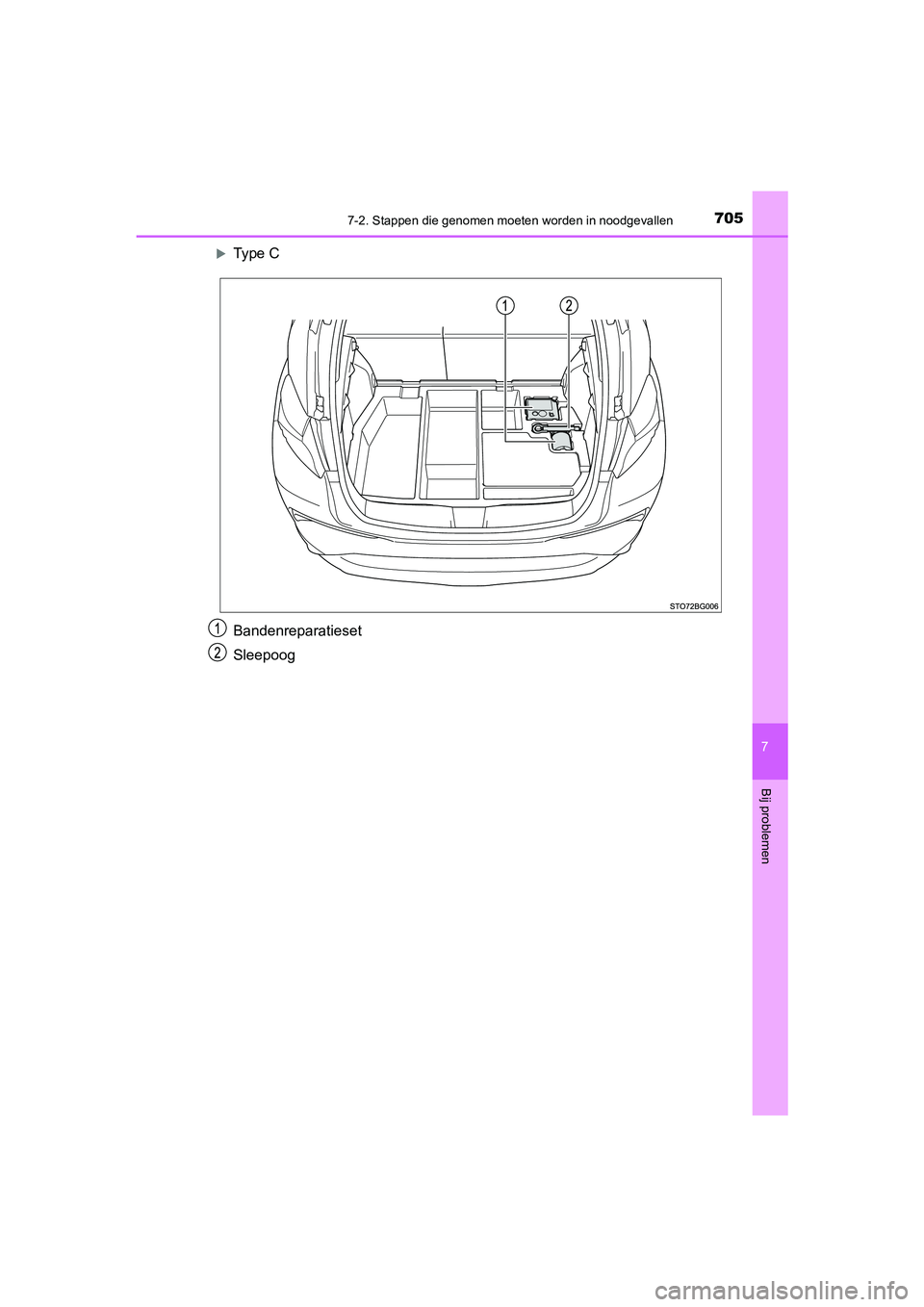

Type C
Bandenreparatieset
Sleepoog
C-HR_HV_OM_Europe_OM10701E.book Page 705 Wednesday, June 10, 2020 12:21 PM

7067-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

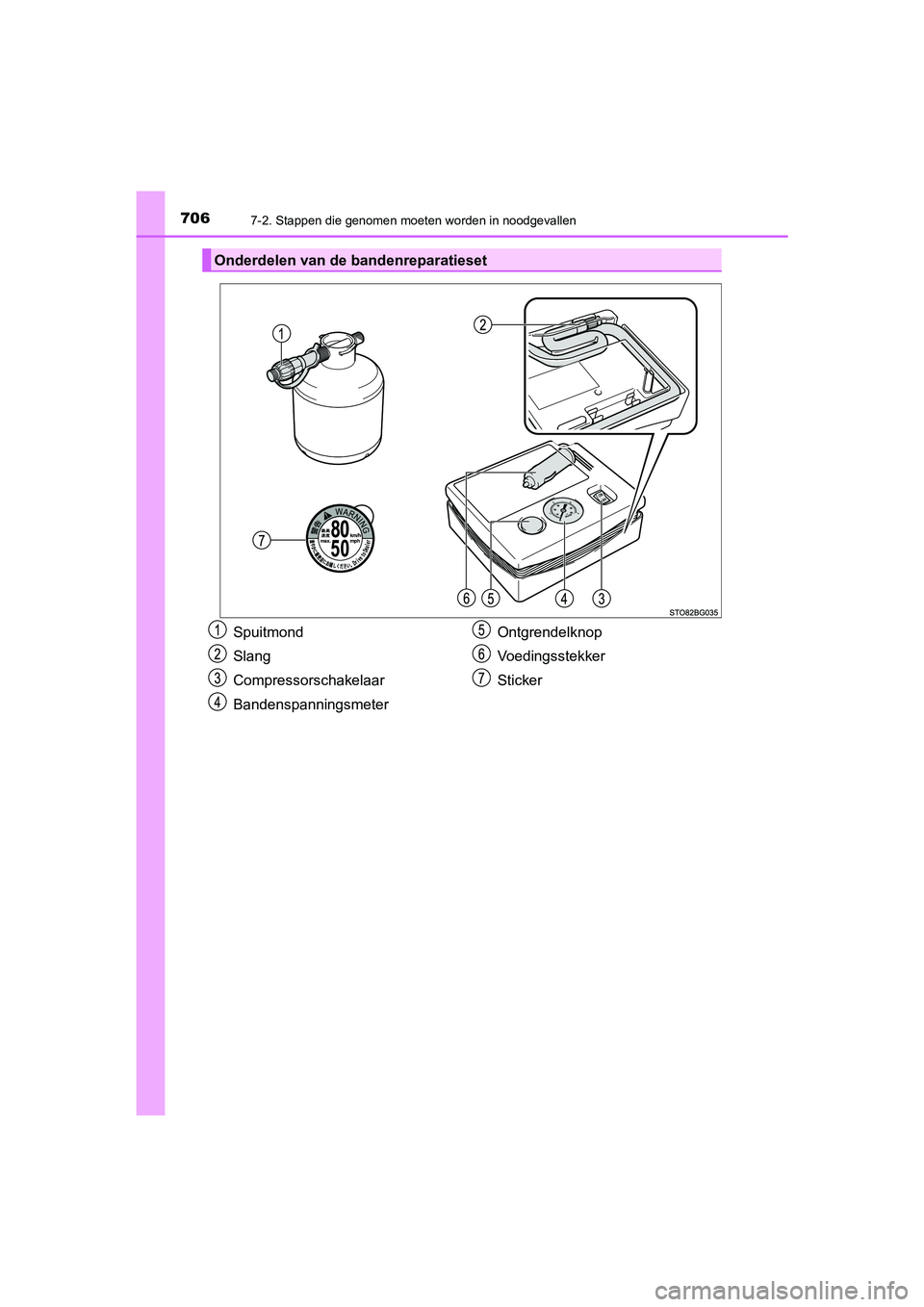

Onderdelen van de bandenreparatieset
Spuitmond
Slang
Compressorschakelaar
BandenspanningsmeterOntgrendelknop
Voedingsstekker
Sticker
C-HR_HV_OM_Europe_OM10701E.book Page 70
6 Wednesday, June 10, 2020 12:21 PM

7077-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

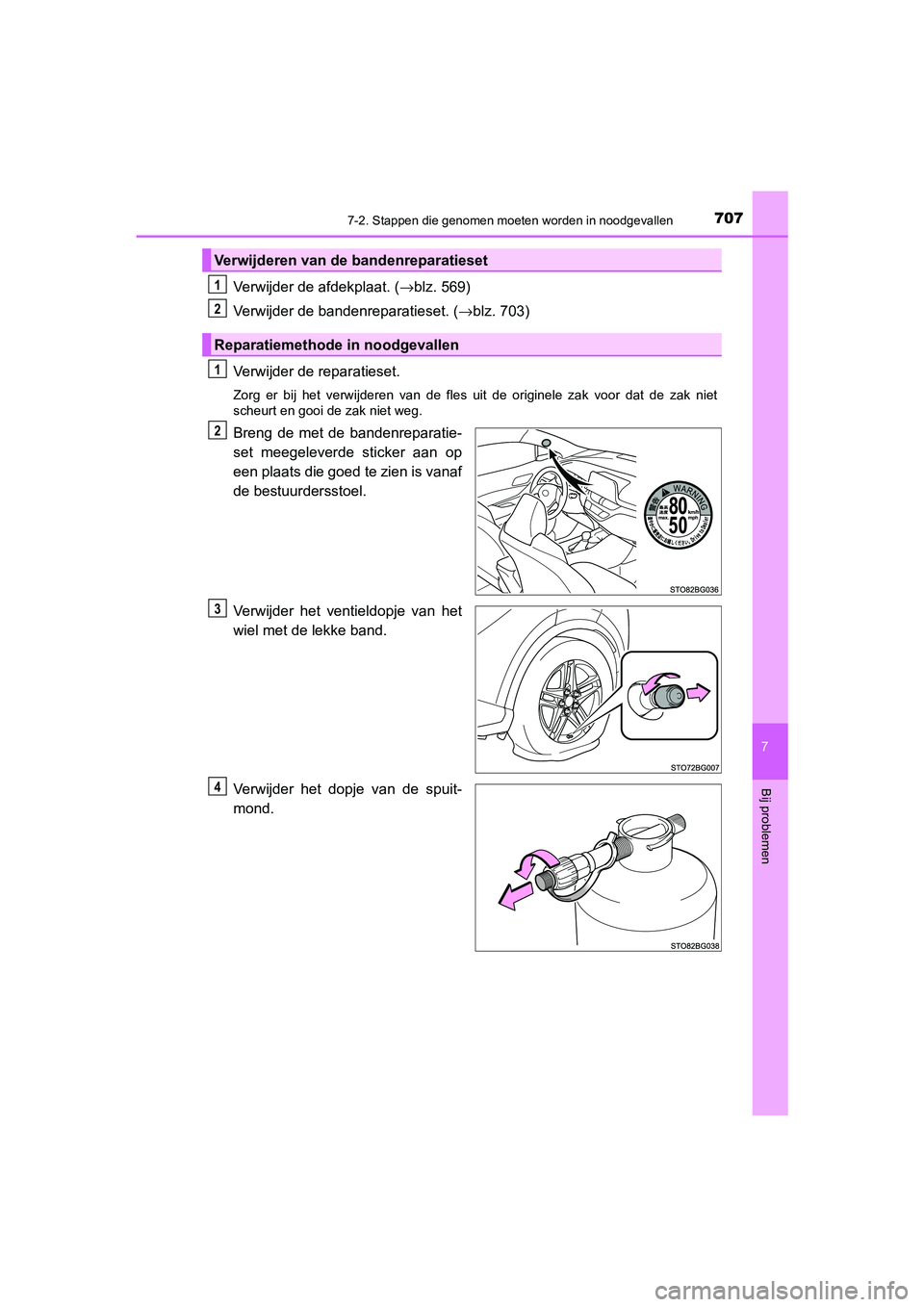

Verwijder de afdekplaat. (→blz. 569)
Verwijder de bandenreparatieset. ( →blz. 703)
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak niet
scheurt en gooi de zak niet weg.
Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
Verwijder het ventieldopje van het
wiel met de lekke band.
Verwijder het dopje van de spuit-
mond.
Verwijderen van de bandenreparatieset
Reparatiemethode in noodgevallen
1
2
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 70 7 Wednesday, June 10, 2020 12:21 PM

7087-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

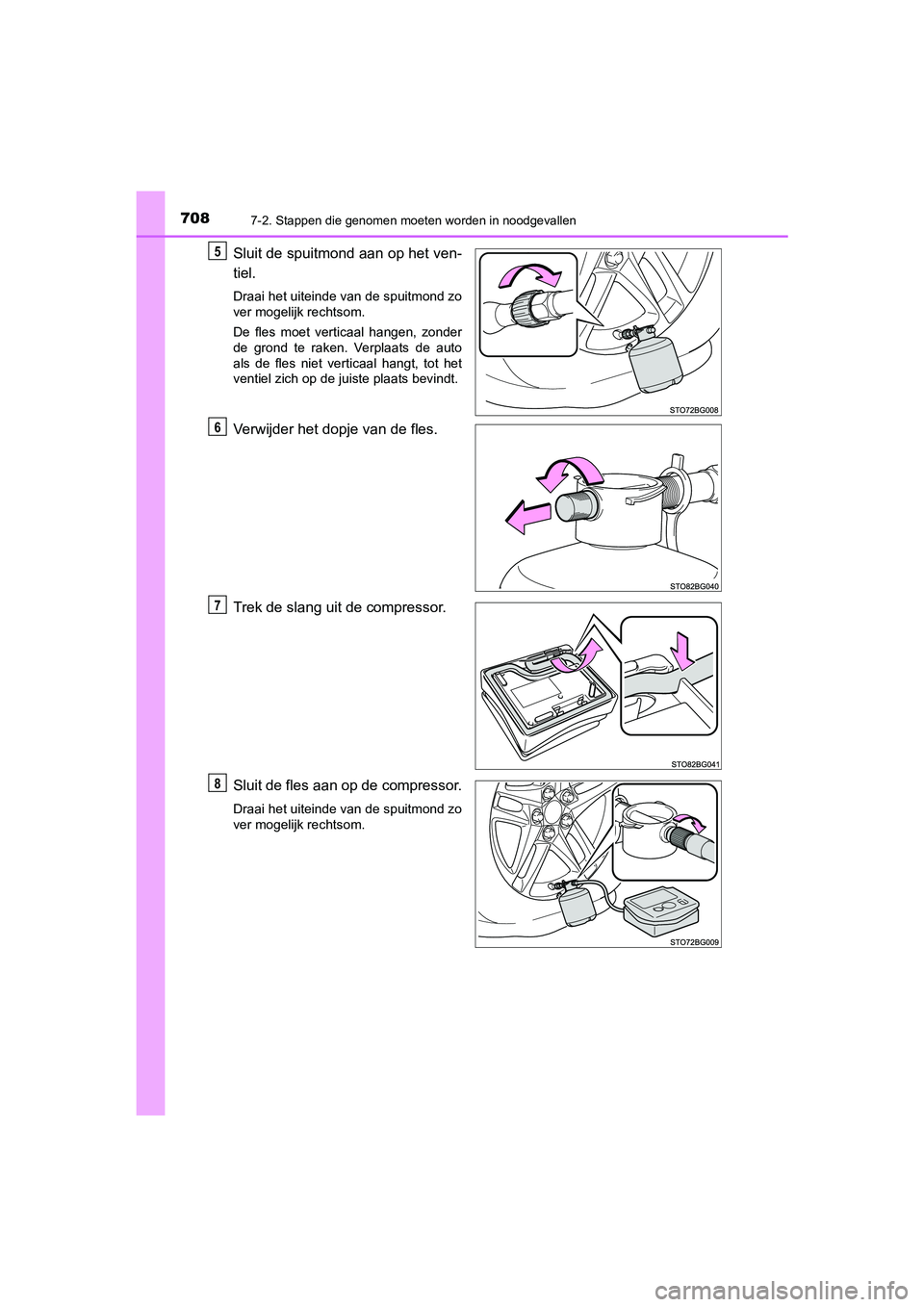

Sluit de spuitmond aan op het ven-
tiel.
Draai het uiteinde van de spuitmond zo
ver mogelijk rechtsom.
De fles moet verticaal hangen, zonder
de grond te raken. Verplaats de auto
als de fles niet verticaal hangt, tot het
ventiel zich op de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compressor.
Sluit de fles aan op de compressor.
Draai het uiteinde van de spuitmond zo
ver mogelijk rechtsom.
5
6
7
8
C-HR_HV_OM_Europe_OM10701E.book Page 708 Wednesday, June 10, 2020 12:21 PM

7097-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

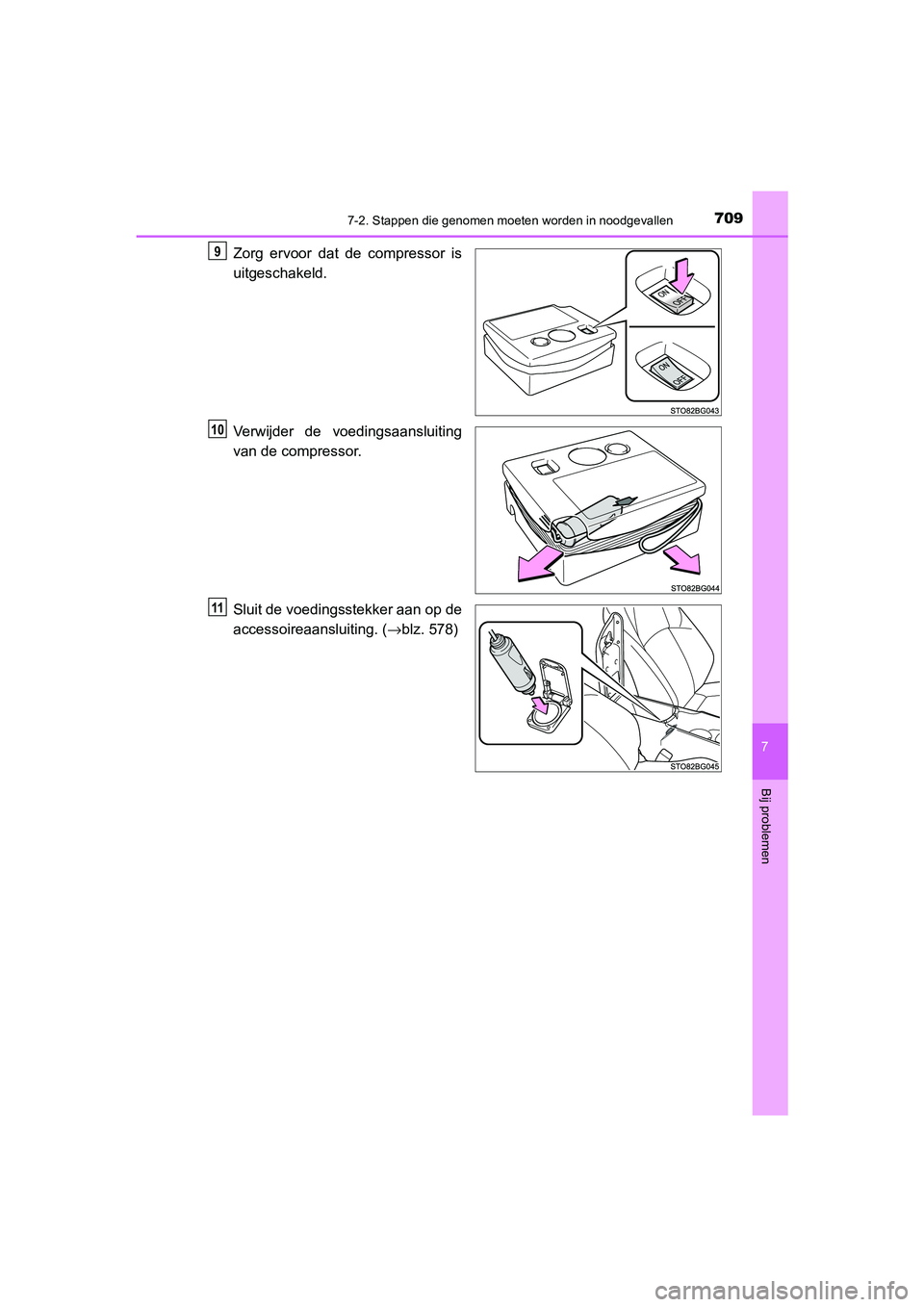

Zorg ervoor dat de compressor is
uitgeschakeld.
Verwijder de voedingsaansluiting
van de compressor.
Sluit de voedingsstekker aan op de
accessoireaansluiting. (→blz. 578)9
10
11
C-HR_HV_OM_Europe_OM10701E.book Page 70 9 Wednesday, June 10, 2020 12:21 PM

7107-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E

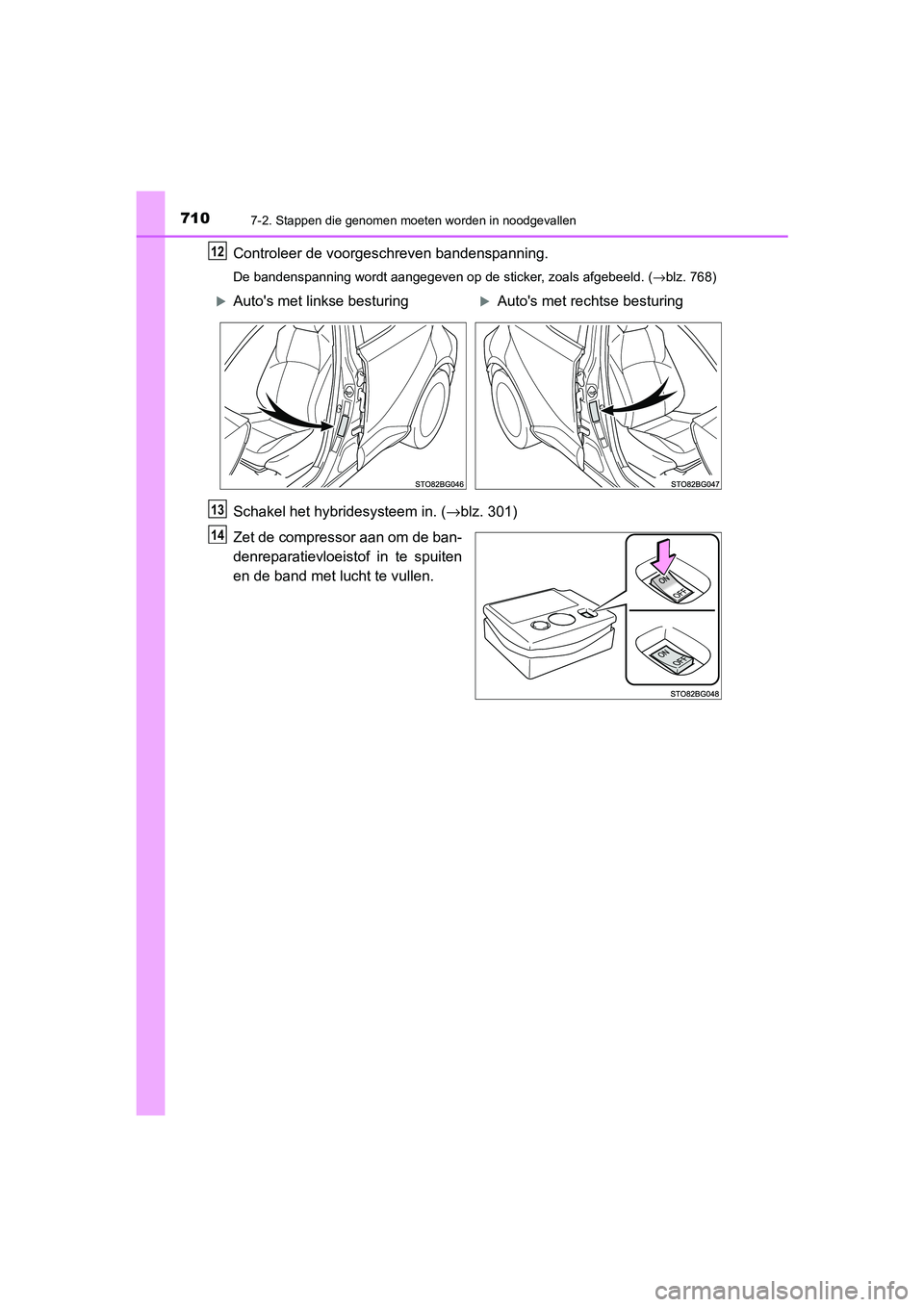

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld. (→blz. 768)
Schakel het hybridesysteem in. ( →blz. 301)
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
C-HR_HV_OM_Europe_OM10701E.book Page 71 0 Wednesday, June 10, 2020 12:21 PM

7117-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10701E
7
Bij problemen

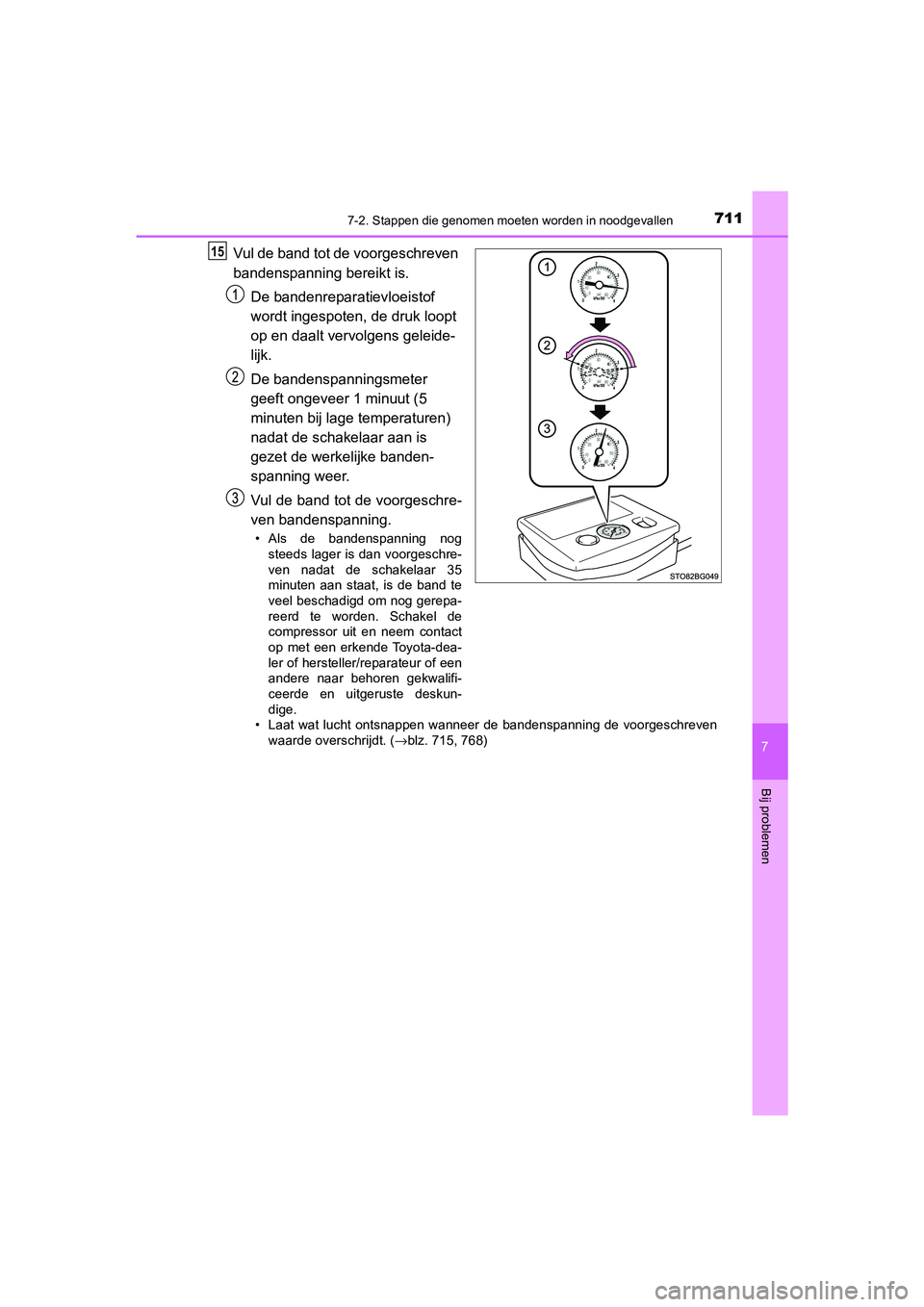

Vul de band tot de voorgeschreven
bandenspanning bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk loopt
op en daalt vervolgens geleide-
lijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperaturen)
nadat de schakelaar aan is
gezet de werkelijke banden-
spanning weer.
Vul de band tot de voorgeschre-
ven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorgeschre-
ven nadat de schakelaar 35
minuten aan staat, is de band te
veel beschadigd om nog gerepa-
reerd te worden. Schakel de
compressor uit en neem contact
op met een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorgeschreven
waarde overschrijdt. ( →blz. 715, 768)
15
