6486-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

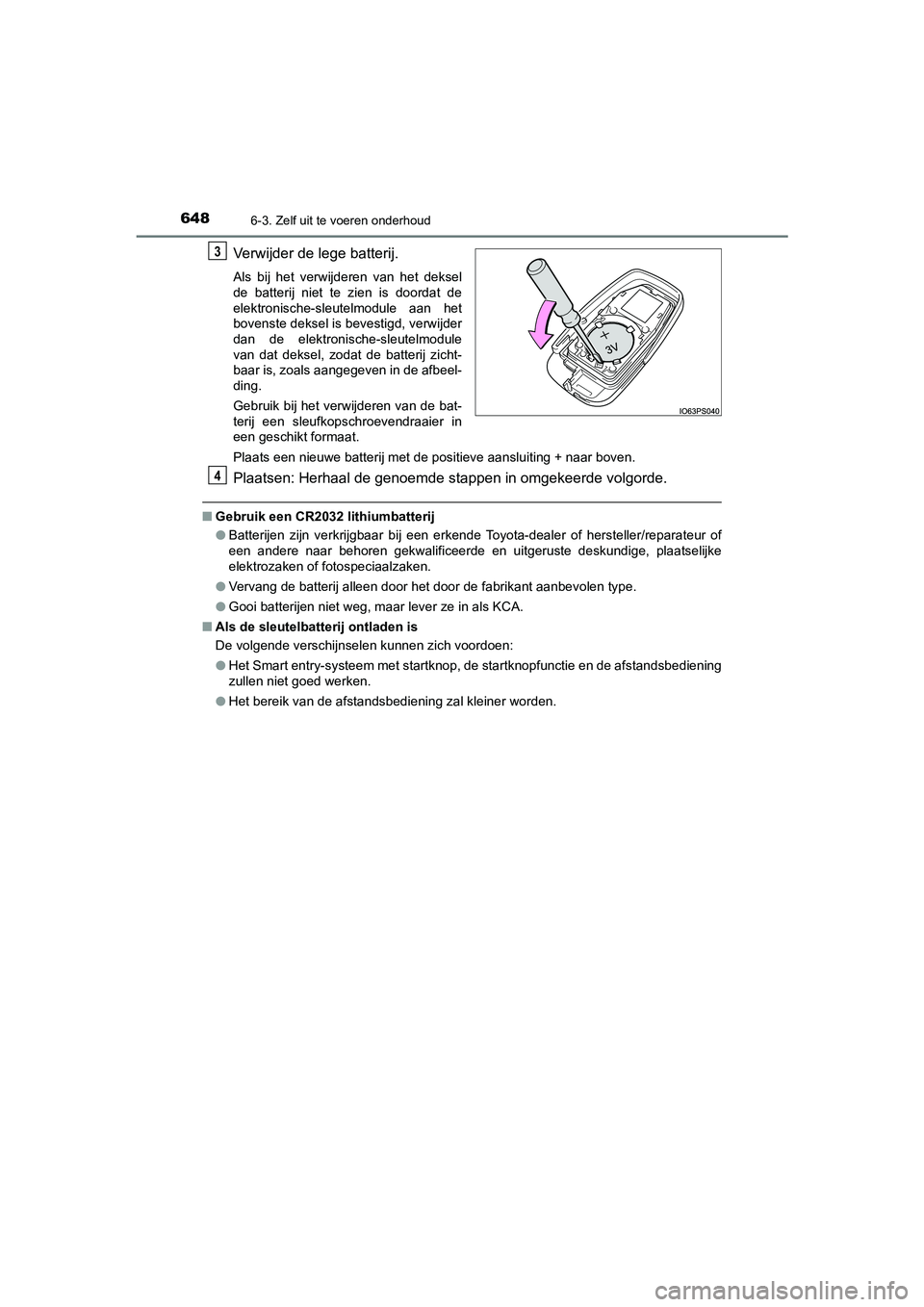

Verwijder de lege batterij.
Als bij het verwijderen van het deksel
de batterij niet te zien is doordat de
elektronische-sleutelmodule aan het
bovenste deksel is bevestigd, verwijder
dan de elektronische-sleutelmodule
van dat deksel, zodat de batterij zicht-
baar is, zoals aangegeven in de afbeel-
ding.
Gebruik bij het verwijderen van de bat-
terij een sleufkopschroevendraaier in
een geschikt formaat.
Plaats een nieuwe batterij met de positieve aansluiting + naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erke nde Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop, de startknopfunctie en de afstandsbediening
zullen niet goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 64 8 Wednesday, June 10, 2020 12:21 PM

6496-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

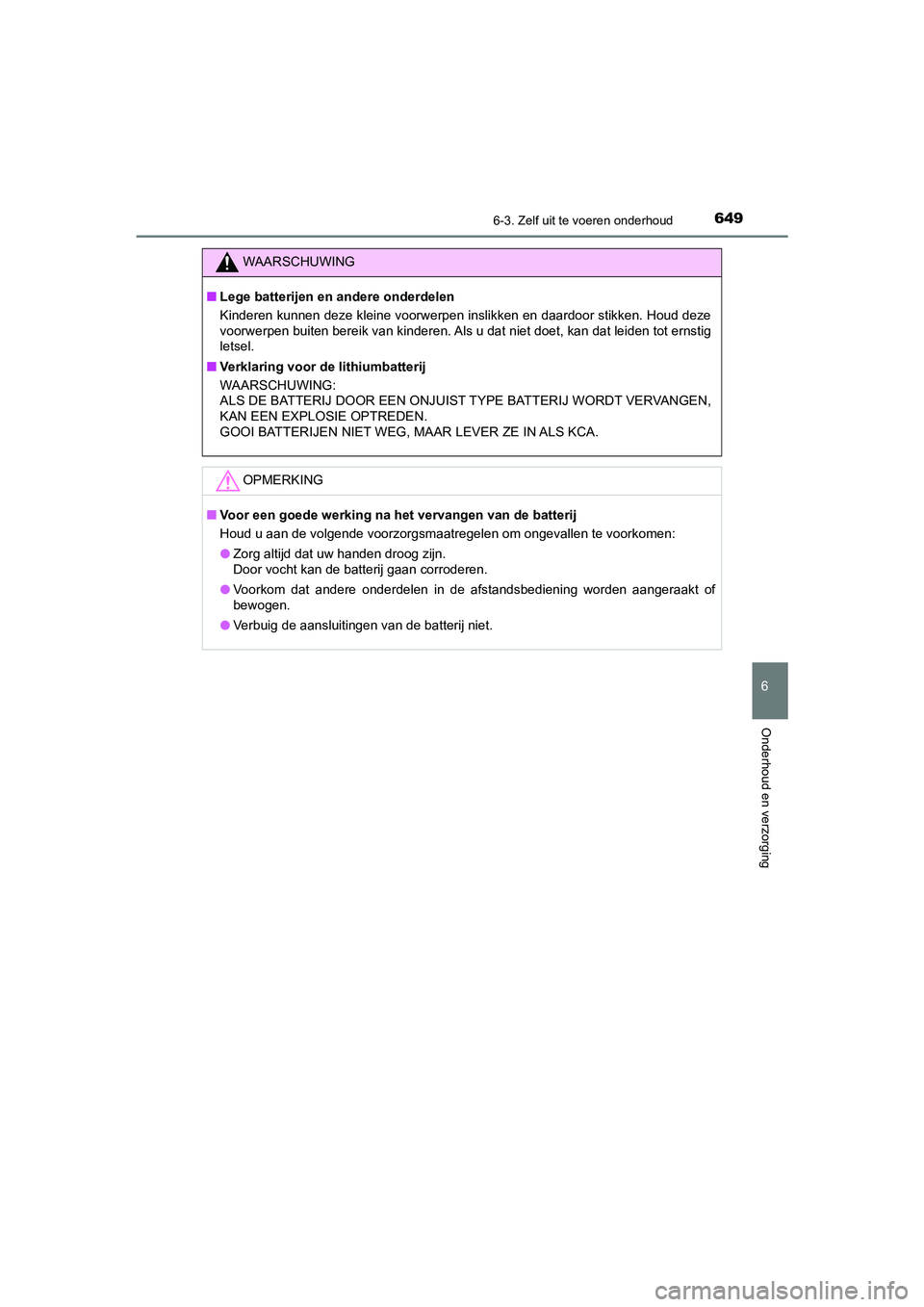

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Houd deze
voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
C-HR_HV_OM_Europe_OM10701E.book Page 64 9 Wednesday, June 10, 2020 12:21 PM

6506-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

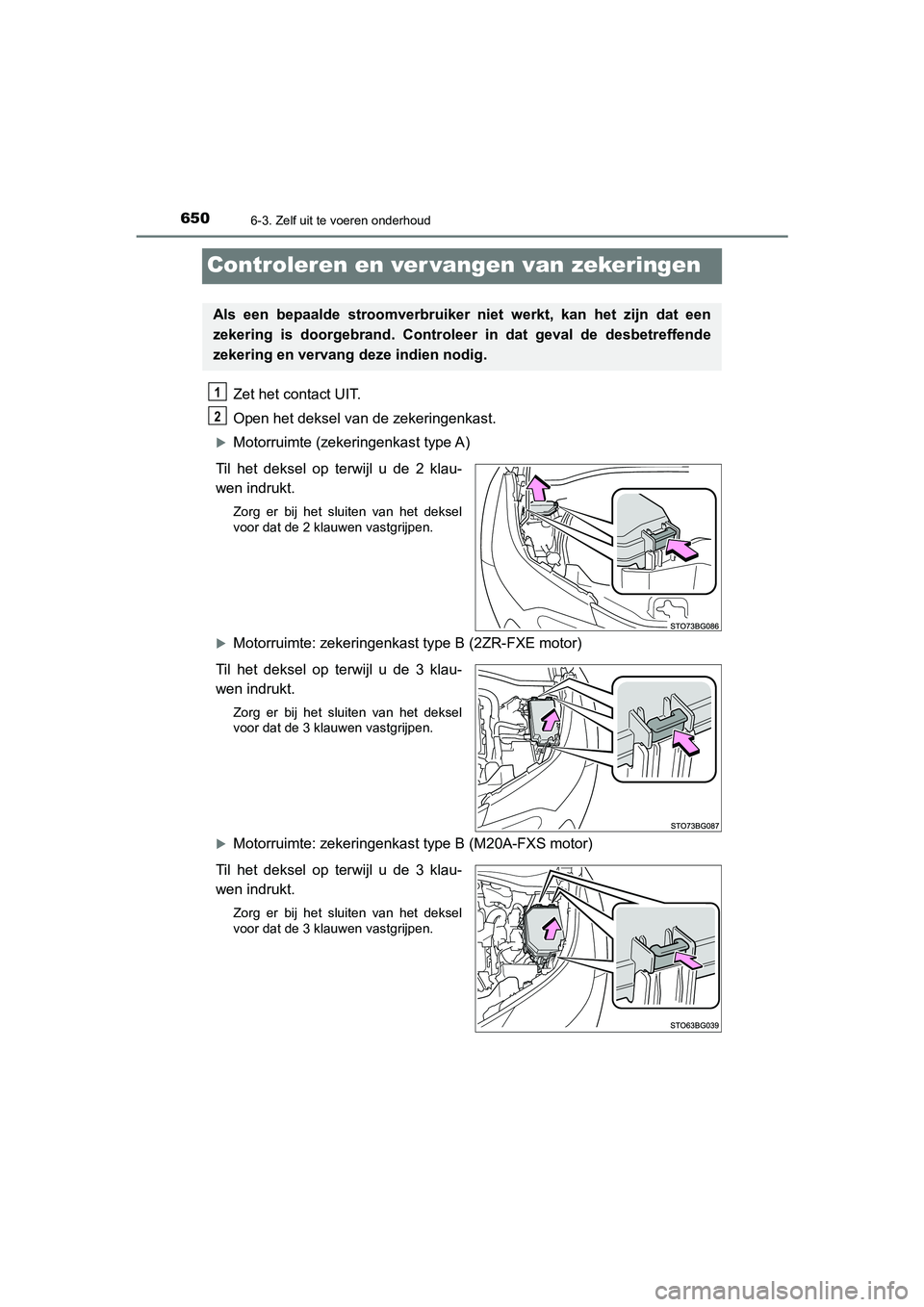

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 2 klauwen vastgrijpen.
Motorruimte: zekeringenkast type B (2ZR-FXE motor)
Til het deksel op terwijl u de 3 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Motorruimte: zekeringenkast type B (M20A-FXS motor)
Til het deksel op terwijl u de 3 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
1
2
C-HR_HV_OM_Europe_OM10701E.book Page 65 0 Wednesday, June 10, 2020 12:21 PM

6516-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging
Motorruimte: zekeringenkast type C (2ZR-FXE motor)
Verwijder het deksel.
Zorg er bij het plaatsen van het deksel
voor dat de klauw vastgrijpt.
Bagageruimte (M20A-FXS motor)
Verwijder de afdekplaat
( →blz. 569).
Til het deksel op terwijl u de klauw
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de klauw vastgrijpt.
Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of plaat-
sen de klauw in.
C-HR_HV_OM_Europe_OM10701E.book Page 65 1 Wednesday, June 10, 2020 12:21 PM

6526-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
Zijpaneel dashboard links (auto's met rechtse besturing)
Verwijder de afdekking en de klep. Druk de borglip in en verwijder
het deksel.
Verwijder de klep.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering met de zekeringtrekker.
Alleen zekering type A kan worden verwijderd met de zekeringtrekker.
3
2ZR-FXE motorM20A-FXS motor
C-HR_HV_OM_Europe_OM10701E.book Page 65 2 Wednesday, June 10, 2020 12:21 PM

6536-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

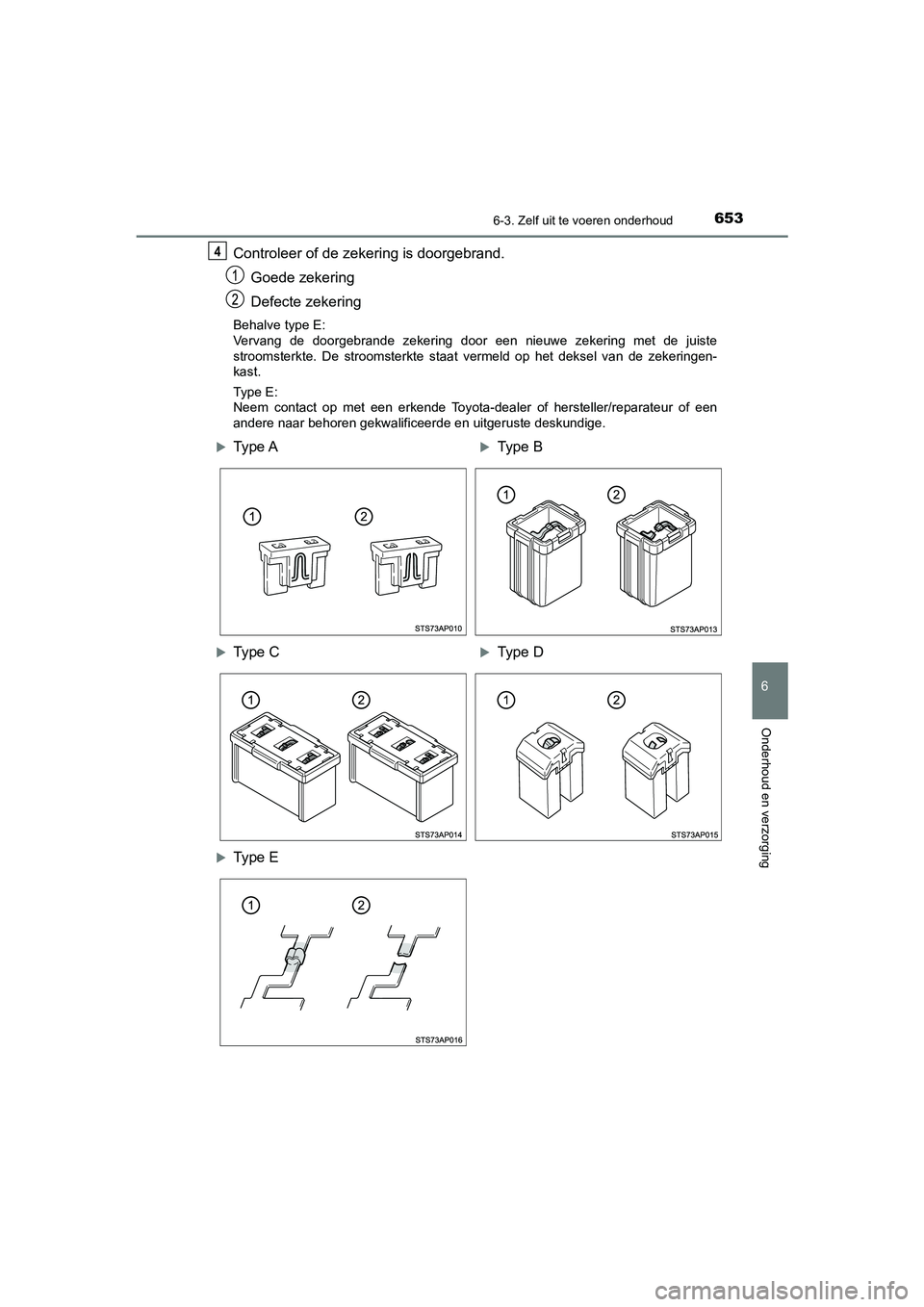

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Behalve type E:
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat vermeld op het deksel van de zekeringen-
kast.
Ty p e E :
Neem contact op met een erkende Toyota-dea ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
Type AType B
Type CType D
Type E
C-HR_HV_OM_Europe_OM10701E.book Page 65 3 Wednesday, June 10, 2020 12:21 PM

6546-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E

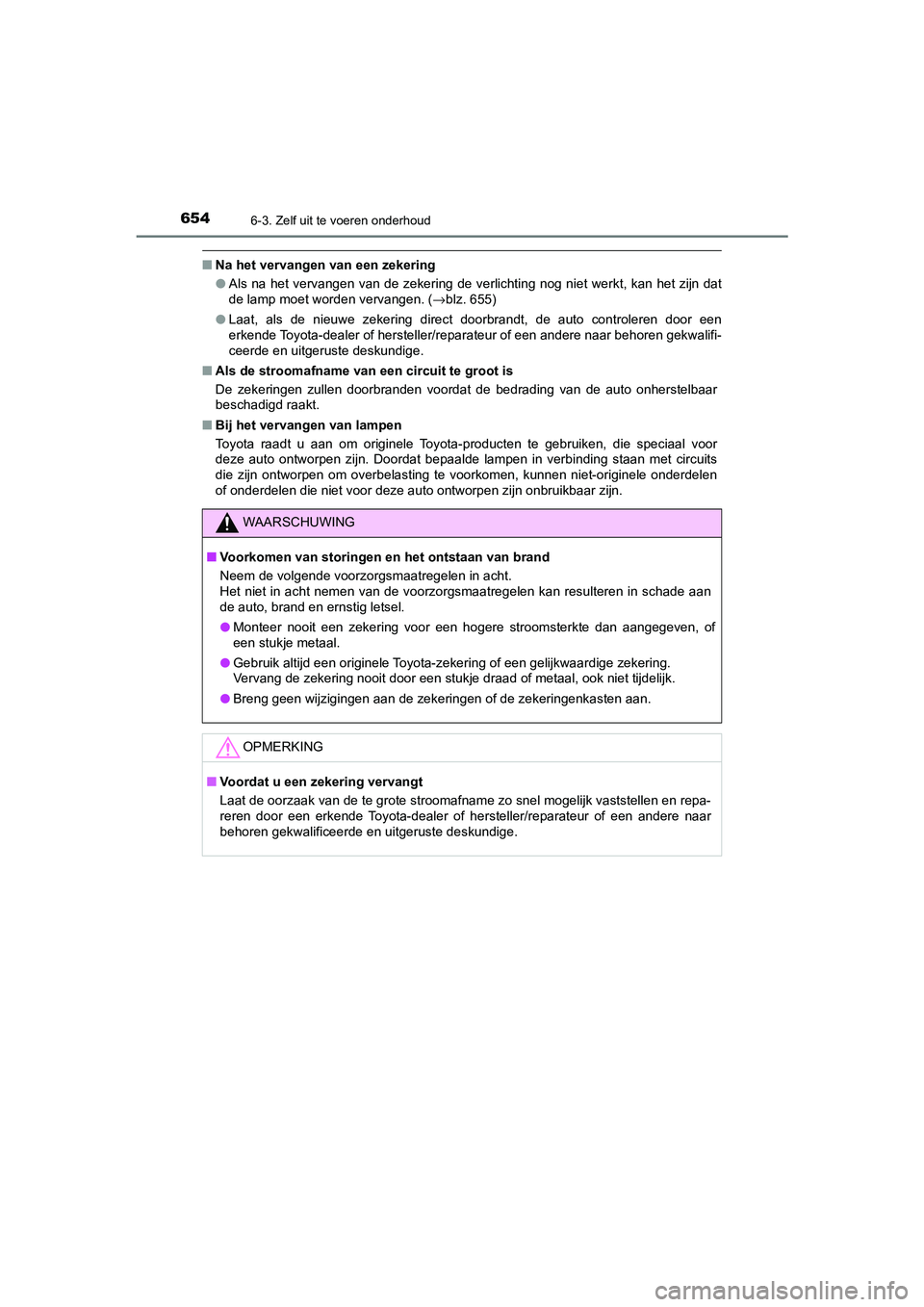

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( →blz. 655)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal voor
deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan met circuits
die zijn ontworpen om overbelasting te voorkomen, kunnen niet-originele onderdelen
of onderdelen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10701E.book Page 65 4 Wednesday, June 10, 2020 12:21 PM

6556-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10701E
6
Onderhoud en verzorging

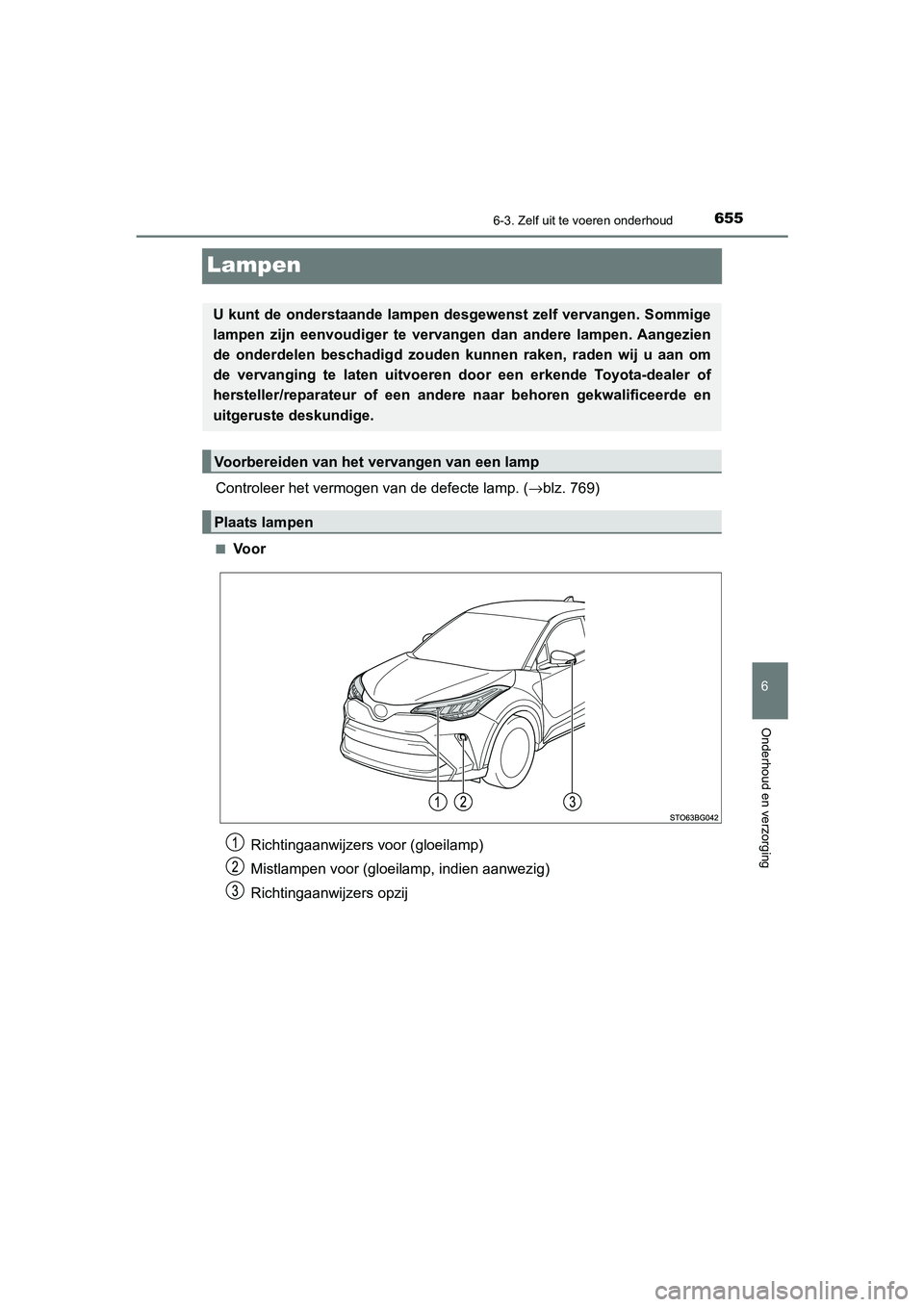

Lampen
Controleer het vermogen van de defecte lamp. (→blz. 769)
■Vo o r
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervan gen dan andere lampen. Aangezien
de onderdelen beschadigd zouden kunnen raken, raden wij u aan om
de vervanging te laten uitvoeren d oor een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Richtingaanwijzers voor (gloeilamp)
Mistlampen voor (gloeilamp, indien aanwezig)
Richtingaanwijzers opzij
