2021 Peugeot 308 Инструкция по эксплуатации (in Russian)

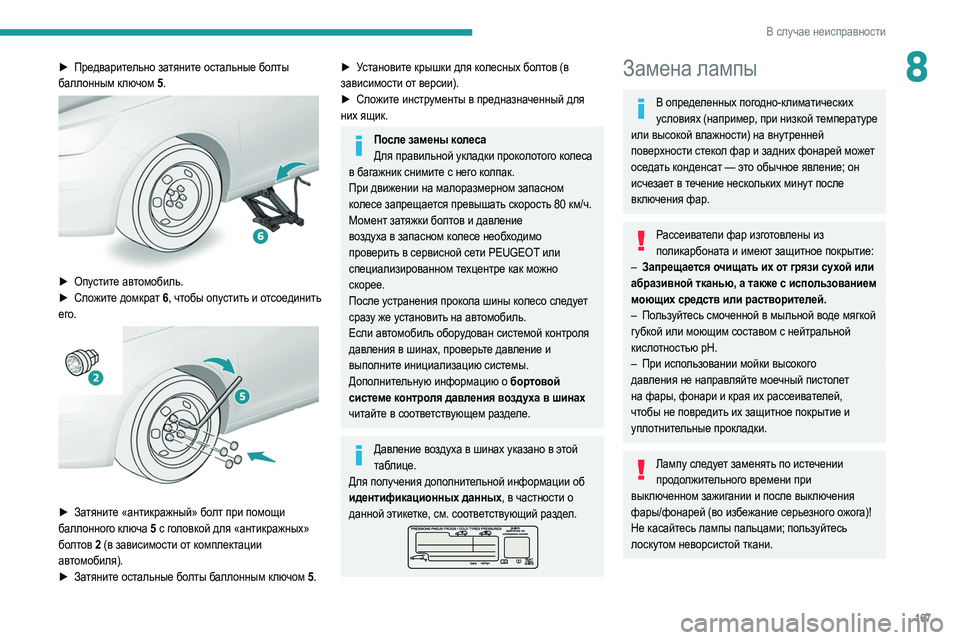

167
В случае неисправности
8► Предварительно затяните остальные болты
баллонным ключом 5.


► Опустите автомобиль.
►
Сл ожите домкрат 6 , чтобы опустить и отсоединить
его.


► Затяните «антикражный» болт при помощи
баллонного ключа 5 с головкой для «антикражных»
болтов 2 (в зависимости от комплектации
автомобиля).
►

За
тяните остальные болты баллонным ключом 5 .
► Установите крышки для колесных болтов (в
зависимости от версии).
►

Сл
ожите инструменты в предназначенный для
них ящик.
После замены колеса Для правильной укладки проколотого колеса
в багажник снимите с него колпак.
При движении на малоразмерном запасном
колесе запрещается превышать скорость 80 км/ч.
Момент затяжки болтов и давление
воздуха в запасном колесе необходимо
проверить в сервисной сети PEUGEOT или
специализированном техцентре как можно
скорее.
После устранения прокола шины колесо следует
сразу же установить на автомобиль.
Если автомобиль оборудован системой контроля
давления в шинах, проверьте давление и
выполните инициализацию системы.
Дополнительную информацию о бортовой
системе контроля давления воздуха в шинах
читайте в соответствующем разделе.
Давление воздуха в шинах указано в этой таблице.
Для получения дополнительной информации об
идентификационных данных, в частности о
данной этикетке, см. соответствующий раздел.
Замена лампы
В определенных погодно-климатических условиях (например, при низкой температуре
или высокой влажности) на внутренней
поверхности стекол фар и задних фонарей может
оседать конденсат — это обычное явление; он
исчезает в течение нескольких минут после
включения фар.
Рассеиватели фар изготовлены из поликарбоната и имеют защитное покрытие:
–

Запрещ
ается очищать их от грязи сухой или
абразивной тканью, а также с использованием
моющих средств или растворителей.
–

По

льзуйтесь смоченной в мыльной воде мягкой
губкой или моющим составом с нейтральной
кислотностью pH.
–

При исп
ользовании мойки высокого
давления не направляйте моечный пистолет
на фары, фонари и края их рассеивателей,
чтобы не повредить их защитное покрытие и
уплотнительные прокладки.
Лампу следует заменять по истечении продолжительного времени при
выключенном зажигании и после выключения
фары/фонарей (во избежание серьезного ожога)!
Не касайтесь лампы пальцами; пользуйтесь
лоскутом неворсистой ткани.

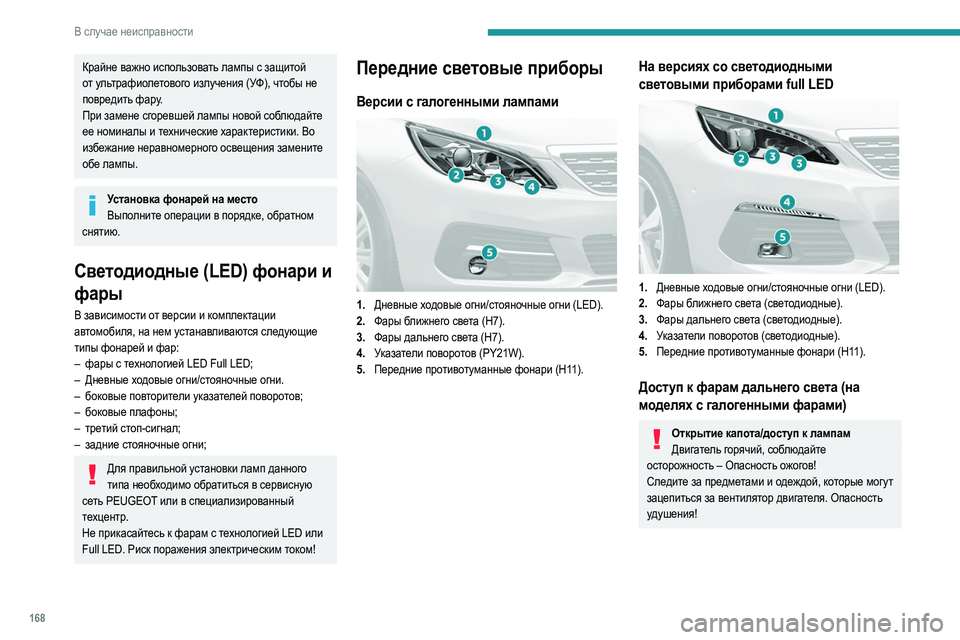

168
В случае неисправности
Крайне важно использовать лампы с защитой
от ультрафиолетового излучения (УФ), чтобы не
повредить фару.
При замене сгоревшей лампы новой соблюдайте
ее номиналы и технические характеристики. Во
избежание неравномерного освещения замените
обе лампы.
Установка фонарей на местоВыполните операции в порядке, обратном
снятию.
Светодиодные (LED) фонари и
фары
В зависимости от версии и комплектации
автомобиля, на нем устанавливаются следующие
типы фонарей и фар:
–

фары с т
ехнологией LED Full LED;
–

Дневные х
одовые огни/стояночные огни.
–

бок
овые повторители указателей поворотов;
–

бок
овые плафоны;
–

тре
тий стоп-сигнал;
–

задние ст
ояночные огни;
Для правильной установки ламп данного типа необходимо обратиться в сервисную
сеть PEUGEOT или в специализированный
техцентр.
Не прикасайтесь к фарам с технологией LED или
Full LED. Риск поражения электрическим током!
Передние световые приборы
Версии с галогенными лампами

1. Дневные ходовые огни/стояночные огни (LED).
2. Фары ближнего света (H7).
3. Фары дальнего света (H7).
4. Указатели поворотов (PY21W).
5. Передние противотуманные фонари (H11).
На версиях со светодиодными
световыми приборами full LED


1.Дневные ходовые огни/стояночные огни (LED).
2. Фары ближнего света (светодиодные).
3. Фары дальнего света (светодиодные).
4. Указатели поворотов (светодиодные).
5. Передние противотуманные фонари (H11).
Доступ к фарам дальнего света (на
моделях с галогенными фарами)
Открытие капота/доступ к лампам
Двигатель горячий, соблюдайте
осторожность – Опасность ожогов!
Следите за предметами и одеждой, которые могут
зацепиться за вентилятор двигателя. Опасность
удушения!

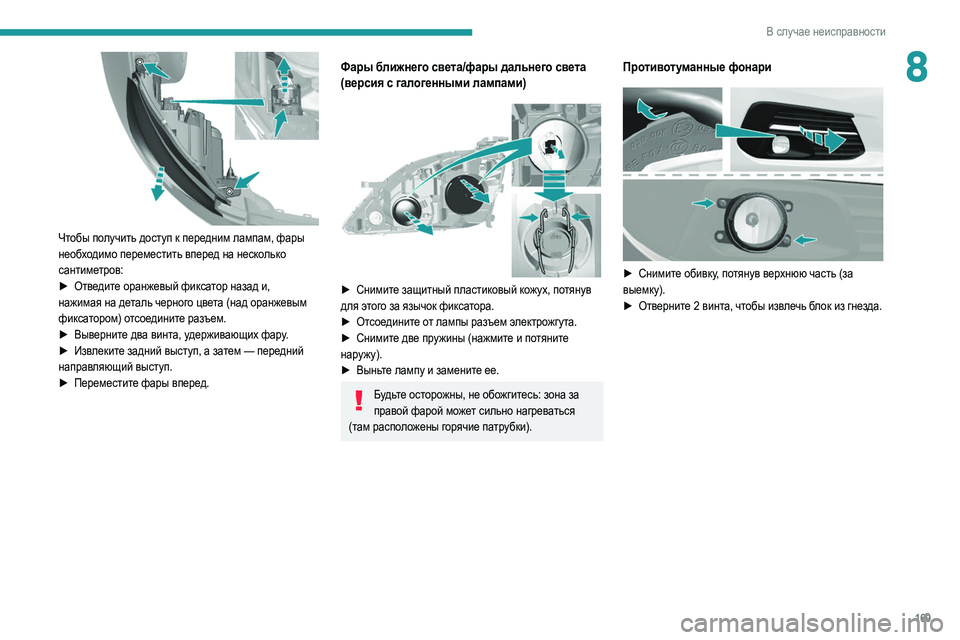

169
В случае неисправности
8

Чтобы получить доступ к передним лампам, фары
необходимо переместить вперед на несколько
сантиметров:
►
Отв
едите оранжевый фиксатор назад и,
нажимая на деталь черного цвета (над оранжевым
фиксатором) отсоедините разъем.
►

Выв
ерните два винта, удерживающих фару.
►

Изв
леките задний выступ, а затем — передний
направляющий выступ.
►

Перем
естите фары вперед.
Фары ближнего света/фары дальнего света
(версия с галогенными лампами)


► Снимите защитный пластиковый кожух, потянув
для этого за язычок фиксатора.
►
От
соедините от лампы разъем электрожгута.
►

Сним
ите две пружины (нажмите и потяните
наружу).
►

Вынь
те лампу и замените ее.
Будьте осторожны, не обожгитесь: зона за правой фарой может сильно нагреваться
(там расположены горячие патрубки).
Противотуманные фонари


► Снимите обивку, потянув верхнюю часть (за
выемку).
►

Отв
ерните 2 винта, чтобы извлечь блок из гнезда.

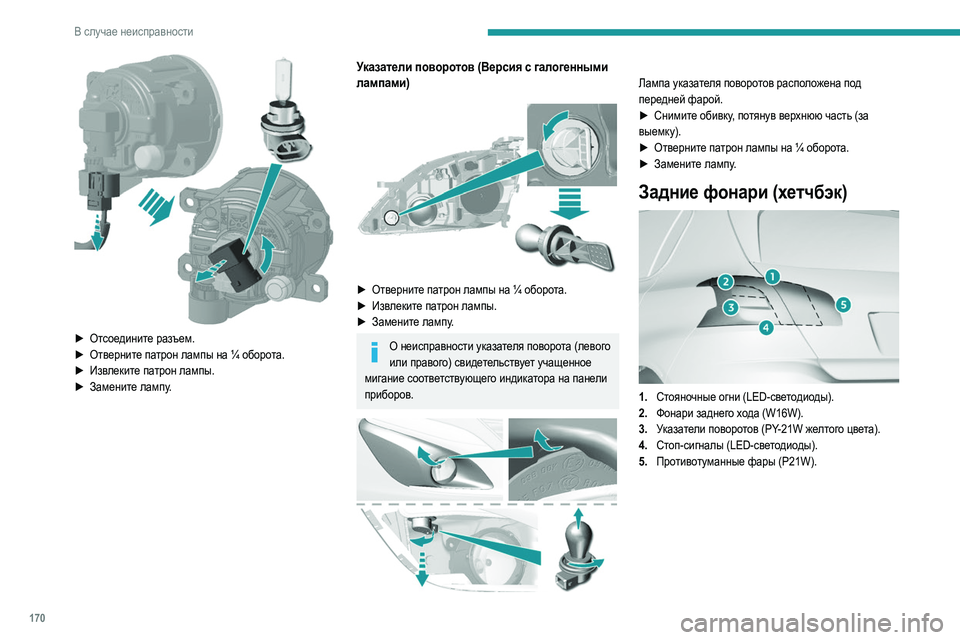

170
В случае неисправности

► Отсоедините разъем.
► Отв ерните патрон лампы на ¼ оборота.
►

Изв
леките патрон лампы.
►

Зам
ените лампу.
Указатели поворотов (Версия с галогенными
лампами)


► Отверните патрон лампы на ¼ оборота.
► Изв леките патрон лампы.
►

Зам
ените лампу.
О неисправности указателя поворота (левого или правого) свидетельствует учащенное
мигание соответствующего индикатора на панели
приборов.


Лампа указателя поворотов расположена под
передней фарой.
►

Сним
ите обивку, потянув верхнюю часть (за
выемку).
►

Отв
ерните патрон лампы на ¼ оборота.
►

Зам
ените лампу.
Задние фонари (хетчбэк)

1.Стояночные огни (LED-светодиоды).
2. Фонари заднего хода (W16W).
3. Указатели поворотов (PY-21W желтого цвета).
4. Стоп-сигналы (LED-светодиоды).
5. Противотуманные фары (P21W).
Фонари заднего хода, указатели
поворотов (на крыльях)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.


► Отсоедините колодку электрического разъема.
► Отверните гайку крепления фонаря.
► Осторожно извлеките фонарь наружу.
► Отверните патрон лампы на ¼ оборота и
замените лампу.

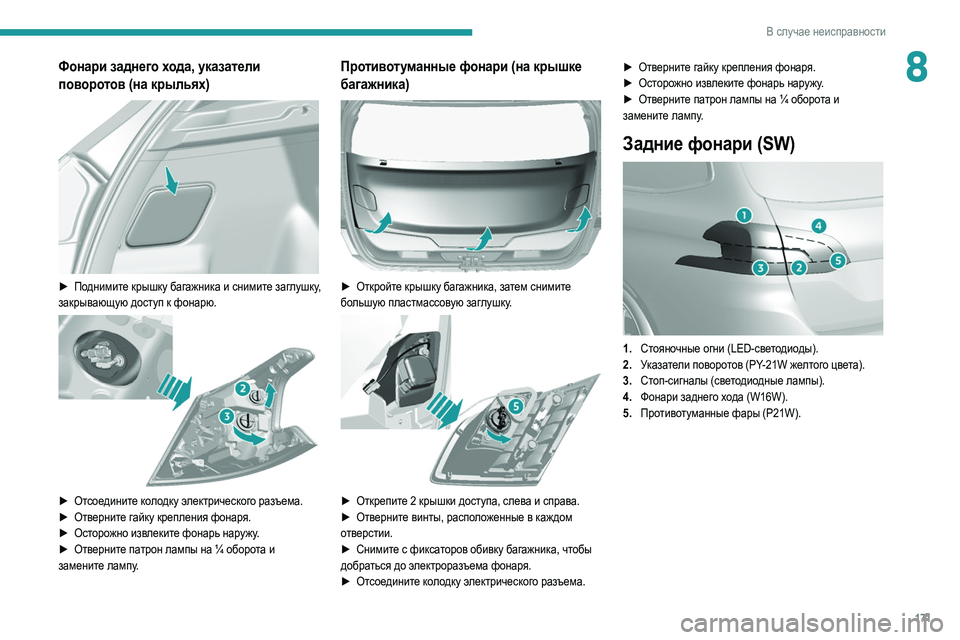

171
В случае неисправности
8Фонари заднего хода, указатели
поворотов (на крыльях)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.


► Отсоедините колодку электрического разъема.
► Отв ерните гайку крепления фонаря.
►

Ост
орожно извлеките фонарь наружу.
►

Отв
ерните патрон лампы на ¼ оборота и
замените лампу.
Противотуманные фонари (на крышке
багажника)


► Откройте крышку багажника, затем снимите
большую пластмассовую заглушку.


► Открепите 2 крышки доступа, слева и справа.
► Отв ерните винты, расположенные в каждом
отверстии.
►

Сним
ите с фиксаторов обивку багажника, чтобы
добраться до электроразъема фонаря.
►

От
соедините колодку электрического разъема. ►

Отв
ерните гайку крепления фонаря.
►
Ост
орожно извлеките фонарь наружу.
►
Отв
ерните патрон лампы на ¼ оборота и
замените лампу.
Задние фонари (SW)

1. Стояночные огни (LED-светодиоды).
2. Указатели поворотов (PY-21W желтого цвета).
3. Стоп-сигналы (светодиодные лампы).
4. Фонари заднего хода (W16W).
5. Противотуманные фары (P21W).

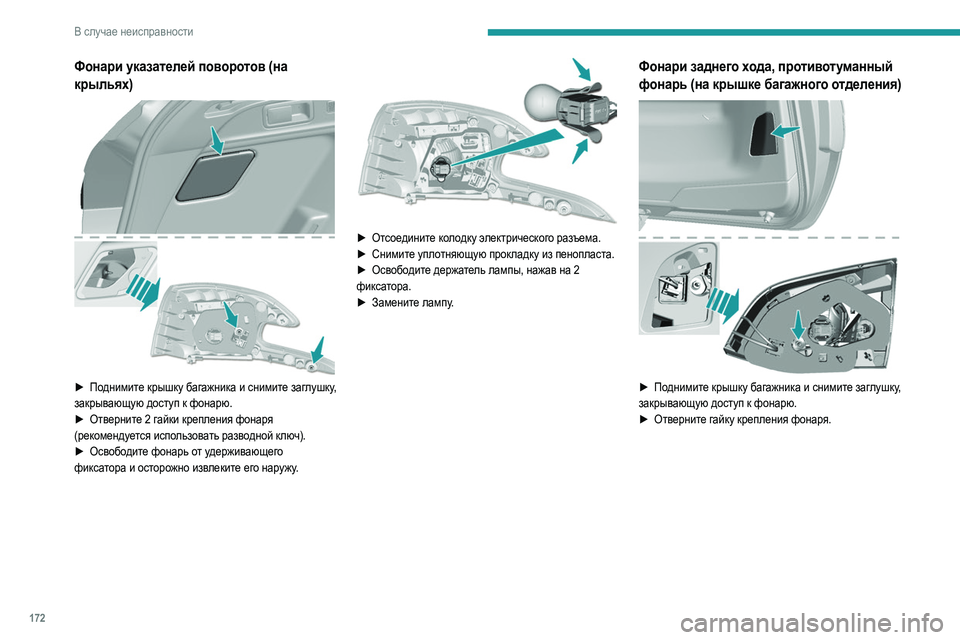

172
В случае неисправности
Фонари указателей поворотов (на
крыльях)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.
►
Отв
ерните 2 гайки крепления фонаря
(рекомендуется использовать разводной ключ).
►

Осв
ободите фонарь от удерживающего
фиксатора и осторожно извлеките его наружу.


► Отсоедините колодку электрического разъема.
► Сним ите уплотняющую прокладку из пенопласта.
►

Осв
ободите держатель лампы, нажав на 2
фиксатора.
►

Зам
ените лампу.
Фонари заднего хода, противотуманный
фонарь (на крышке багажного отделения)


► Поднимите крышку багажника и снимите заглушку,
закрывающую доступ к фонарю.
►
Отв
ерните гайку крепления фонаря.


► Осторожно извлеките фонарь наружу.
► Отсоедините колодку электрического разъема.
► Противотуманный фонарь: освободите патрон
лампы, нажав на 2 фиксатора, а затем замените
лампу.
► Фонарь заднего хода: отверните патрон лампы на
¼ оборота и замените лампу.
Замена фонарей подсветки номерного
знака (W5W)

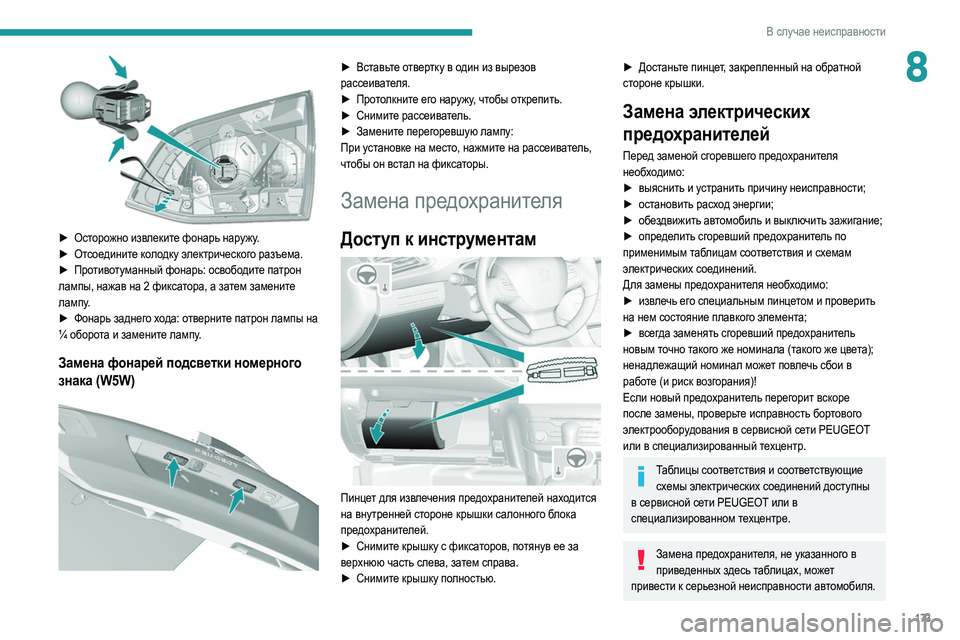

173
В случае неисправности
8

► Осторожно извлеките фонарь наружу.
► От соедините колодку электрического разъема.
►

Про
тивотуманный фонарь: освободите патрон
лампы, нажав на 2 фиксатора, а затем замените
лампу.
►

Фонарь заднег
о хода: отверните патрон лампы на
¼ оборота и замените лампу.
Замена фонарей подсветки номерного
знака (W5W)


► Вставьте отвертку в один из вырезов
рассеивателя.
►

Про
толкните его наружу, чтобы открепить.
►

Сним
ите рассеиватель.
►

Зам
ените перегоревшую лампу:
При установке на место, нажмите на рассеиватель,
чтобы он встал на фиксаторы.
Замена предохранителя
Доступ к инструментам

Пинцет для извлечения предохранителей находится
на внутренней стороне крышки салонного блока
предохранителей.
►

Сним
ите крышку с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
►

Сним
ите крышку полностью.
► Достаньте пинцет, закрепленный на обратной
стороне крышки.
Замена электрических
предохранителей
Перед заменой сгоревшего предохранителя
необходимо:
►
выя
снить и устранить причину неисправности;
►

ост
ановить расход энергии;
►

об
ездвижить автомобиль и выключить зажигание;
►

оп
ределить сгоревший предохранитель по
применимым таблицам соответствия и схемам
электрических соединений.
Для замены предохранителя необходимо:
►

изв
лечь его специальным пинцетом и проверить
на нем состояние плавкого элемента;
►

в
сегда заменять сгоревший предохранитель
новым точно такого же номинала (такого же цвета);
ненадлежащий номинал может повлечь сбои в
работе (и риск возгорания)!
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированный техцентр.
Таблицы соответствия и соответствующие схемы электрических соединений доступны
в сервисной сети PEUGEOT или в
специализированном техцентре.
Замена предохранителя, не указанного в приведенных здесь таблицах, может
привести к серьезной неисправности автомобиля.

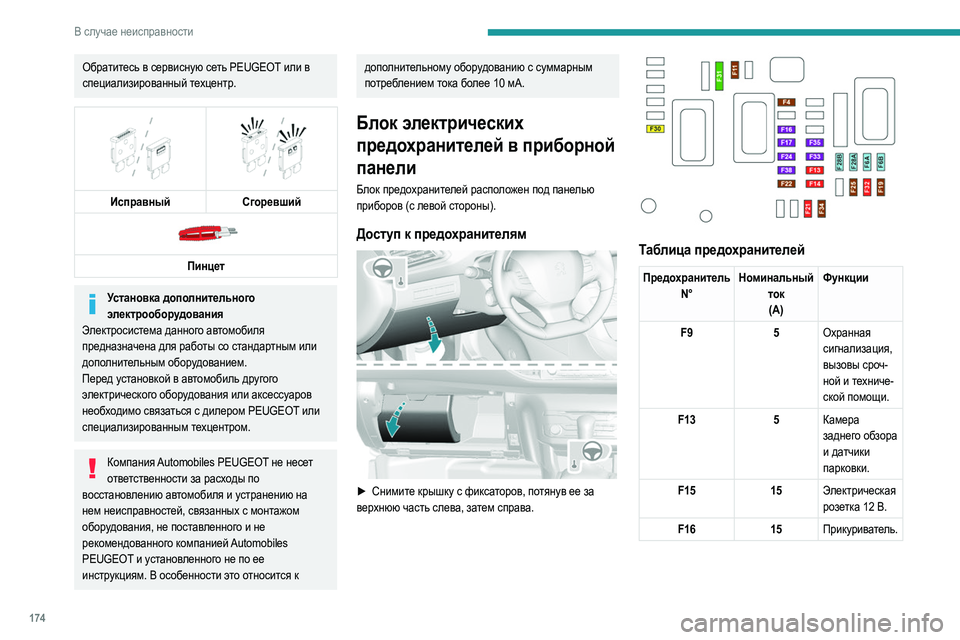

174
В случае неисправности
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.


Исправный
Сгоревший

Пинцет
Установка дополнительного
электрооборудования
Электросистема данного автомобиля
предназначена для работы со стандартным или
дополнительным оборудованием.
Перед установкой в автомобиль другого
электрического оборудования или аксессуаров
необходимо связаться с дилером PEUGEOT или
специализированным техцентром.
Компания Automobiles PEUGEOT не несет ответственности за расходы по
восстановлению автомобиля и устранению на
нем неисправностей, связанных с монтажом
оборудования, не поставленного и не
рекомендованного компанией Automobiles
PEUGEOT и установленного не по ее
инструкциям. В особенности это относится к
дополнительному оборудованию с суммарным
потреблением тока более 10 мA.
Блок электрических
предохранителей в приборной
панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).
Доступ к предохранителям

► Снимите крышку с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.


Таблица предохранителей
Предохранитель N° Номинальный
ток(A) Функции
F9 5Охранная
сигнализация,
вызовы сроч
-
ной и техниче -
ской помощи.
F13 5К

амера
заднего обзора
и датчики
парковки.
F15 15Электрическая
розетка 12
В.
F16 15Прикуриватель.
