2020 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

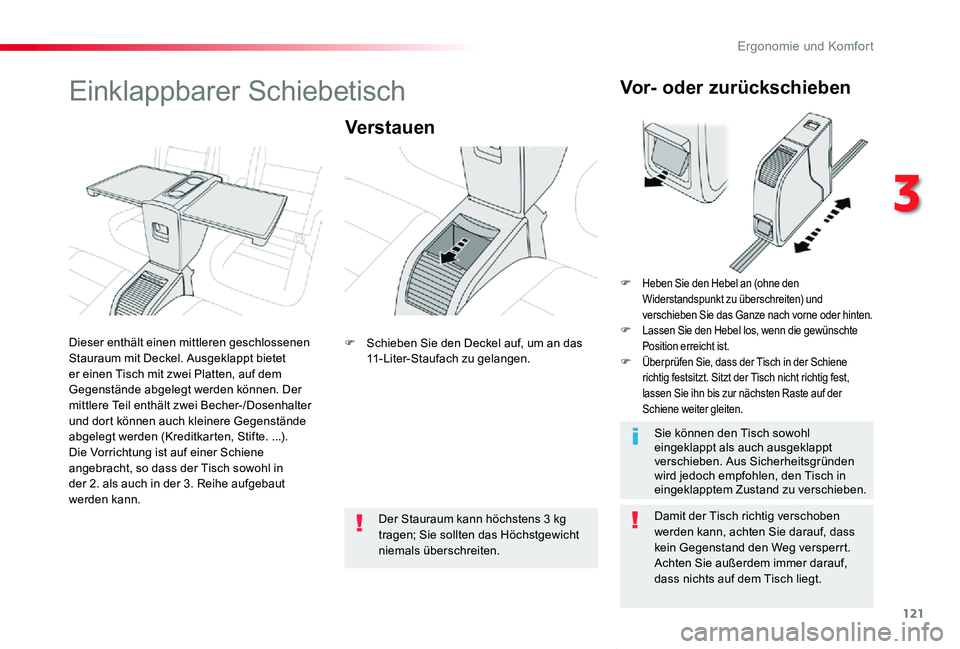

121
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Einklappbarer Schiebetisch
Verst auen
Damit der Tisch richtig verschoben werden kann, achten Sie darauf, dass kein Gegenstand den Weg versperrt.Achten Sie außerdem immer darauf, dass nichts auf dem Tisch liegt.
Der Stauraum kann höchstens 3 kg tragen; Sie sollten das Höchstgewicht
niemals überschreiten.
Sie können den Tisch sowohl eingeklappt als auch ausgeklappt verschieben. Aus Sicherheitsgründen wird jedoch empfohlen, den Tisch in eingeklapptem Zustand zu verschieben.
Dieser enthält einen mittleren geschlossenen Stauraum mit Deckel. Ausgeklappt bietet er einen Tisch mit zwei Platten, auf dem Gegenstände abgelegt werden können. Der mittlere Teil enthält zwei Becher-/Dosenhalter und dort können auch kleinere Gegenstände abgelegt werden (Kreditkarten, Stifte. ...).
Die Vorrichtung ist auf einer Schiene angebracht, so dass der Tisch sowohl in der 2. als auch in der 3. Reihe aufgebaut werden kann.
F Schieben Sie den Deckel auf, um an das 11-Liter-Staufach zu gelangen.
Vor- oder zurückschieben
F Heben Sie den Hebel an (ohne den Widerstandspunkt zu überschreiten) und verschieben Sie das Ganze nach vorne oder hinten.F Lassen Sie den Hebel los, wenn die gewünschte Position erreicht ist.F Überprüfen Sie, dass der Tisch in der Schiene richtig festsitzt. Sitzt der Tisch nicht richtig fest, lassen Sie ihn bis zur nächsten Raste auf der Schiene weiter gleiten.
3
Ergonomie und Komfort

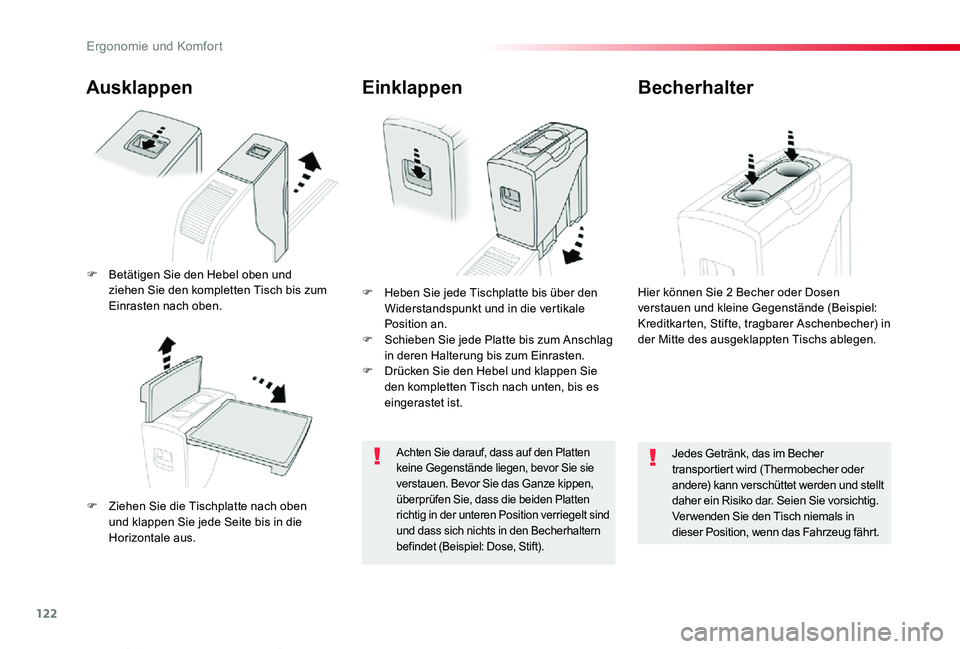

122
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Ausklappen
F Ziehen Sie die Tischplatte nach oben und klappen Sie jede Seite bis in die Horizontale aus.
F Heben Sie jede Tischplatte bis über den Widerstandspunkt und in die vertikale Position an.F Schieben Sie jede Platte bis zum Anschlag in deren Halterung bis zum Einrasten.F Drücken Sie den Hebel und klappen Sie den kompletten Tisch nach unten, bis es eingerastet ist.
Einklappen
Achten Sie darauf, dass auf den Platten keine Gegenstände liegen, bevor Sie sie verstauen. Bevor Sie das Ganze kippen, überprüfen Sie, dass die beiden Platten richtig in der unteren Position verriegelt sind und dass sich nichts in den Becherhaltern
befindet (Beispiel: Dose, Stift).
F Betätigen Sie den Hebel oben und ziehen Sie den kompletten Tisch bis zum Einrasten nach oben.
Becherhalter
Jedes Getränk, das im Becher transportiert wird (Thermobecher oder andere) kann verschüttet werden und stellt daher ein Risiko dar. Seien Sie vorsichtig.Verwenden Sie den Tisch niemals in dieser Position, wenn das Fahrzeug fährt.
Hier können Sie 2 Becher oder Dosen verstauen und kleine Gegenstände (Beispiel: Kreditkarten, Stifte, tragbarer Aschenbecher) in der Mitte des ausgeklappten Tischs ablegen.
Ergonomie und Komfort

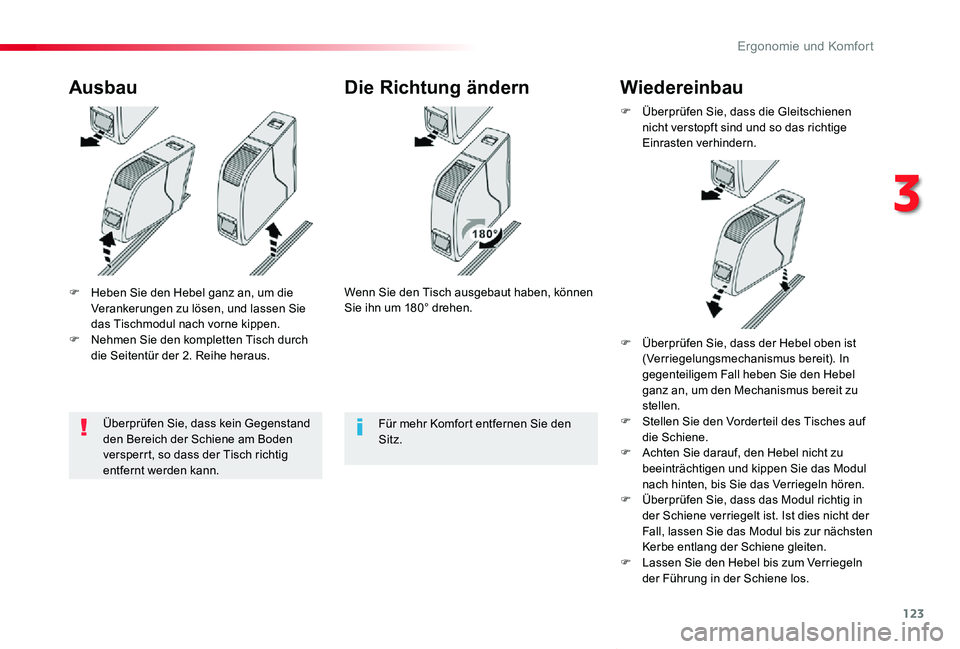

123
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
F Heben Sie den Hebel ganz an, um die Verankerungen zu lösen, und lassen Sie das Tischmodul nach vorne kippen.F Nehmen Sie den kompletten Tisch durch die Seitentür der 2. Reihe heraus.
AusbauDie Richtung ändern
Wenn Sie den Tisch ausgebaut haben, können Sie ihn um 180° drehen.
F Überprüfen Sie, dass die Gleitschienen nicht verstopft sind und so das richtige Einrasten verhindern.
Wiedereinbau
Für mehr Komfort entfernen Sie den Sitz.
Überprüfen Sie, dass kein Gegenstand den Bereich der Schiene am Boden
versperrt, so dass der Tisch richtig entfernt werden kann.
F Überprüfen Sie, dass der Hebel oben ist (Verriegelungsmechanismus bereit). In gegenteiligem Fall heben Sie den Hebel ganz an, um den Mechanismus bereit zu stellen.F Stellen Sie den Vorderteil des Tisches auf die Schiene.F Achten Sie darauf, den Hebel nicht zu beeinträchtigen und kippen Sie das Modul nach hinten, bis Sie das Verriegeln hören.F Überprüfen Sie, dass das Modul richtig in der Schiene verriegelt ist. Ist dies nicht der Fall, lassen Sie das Modul bis zur nächsten Kerbe entlang der Schiene gleiten.F Lassen Sie den Hebel bis zum Verriegeln der Führung in der Schiene los.
3
Ergonomie und Komfort

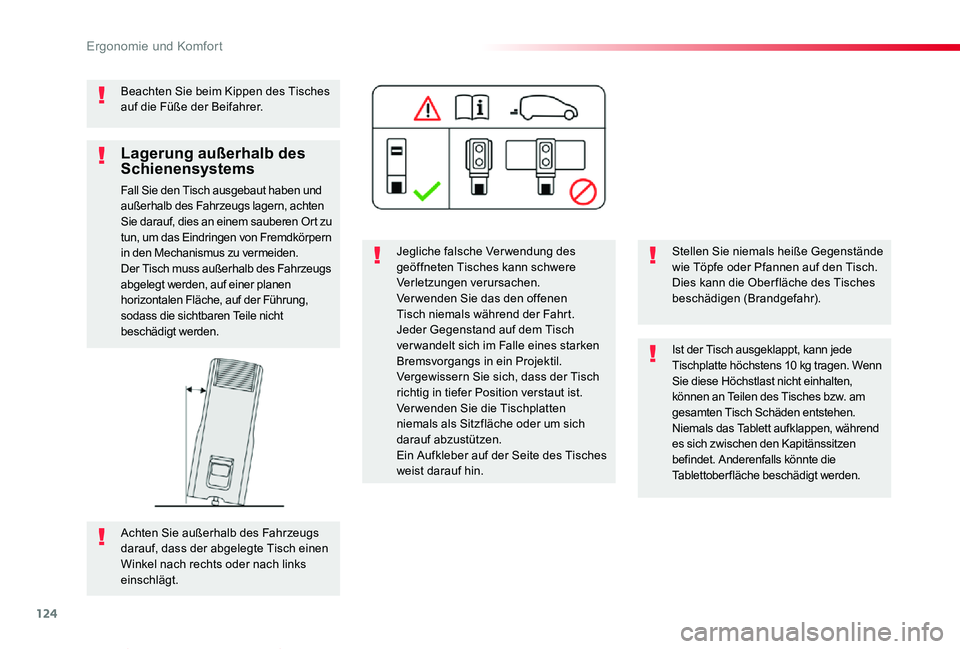

124
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Beachten Sie beim Kippen des Tisches auf die Füße der Beifahrer.
Jegliche falsche Verwendung des geöffneten Tisches kann schwere Verletzungen verursachen.Verwenden Sie das den offenen Tisch niemals während der Fahrt. Jeder Gegenstand auf dem Tisch ver wandelt sich im Falle eines starken Bremsvorgangs in ein Projektil.Vergewissern Sie sich, dass der Tisch richtig in tiefer Position verstaut ist.Verwenden Sie die Tischplatten niemals als Sitzfläche oder um sich darauf abzustützen.Ein Aufkleber auf der Seite des Tisches weist darauf hin.
Stellen Sie niemals heiße Gegenstände wie Töpfe oder Pfannen auf den Tisch. Dies kann die Ober fläche des Tisches beschädigen (Brandgefahr).
Ist der Tisch ausgeklappt, kann jede Tischplatte höchstens 10 kg tragen. Wenn Sie diese Höchstlast nicht einhalten, können an Teilen des Tisches bzw. am gesamten Tisch Schäden entstehen.Niemals das Tablett aufklappen, während es sich zwischen den Kapitänssitzen befindet. Anderenfalls könnte die Tablettoberfläche beschädigt werden.
Lagerung außerhalb des Schienensystems
Fall Sie den Tisch ausgebaut haben und außerhalb des Fahrzeugs lagern, achten Sie darauf, dies an einem sauberen Ort zu tun, um das Eindringen von Fremdkörpern in den Mechanismus zu vermeiden.Der Tisch muss außerhalb des Fahrzeugs abgelegt werden, auf einer planen horizontalen Fläche, auf der Führung, sodass die sichtbaren Teile nicht beschädigt werden.
Achten Sie außerhalb des Fahrzeugs darauf, dass der abgelegte Tisch einen Winkel nach rechts oder nach links einschlägt.
Ergonomie und Komfort

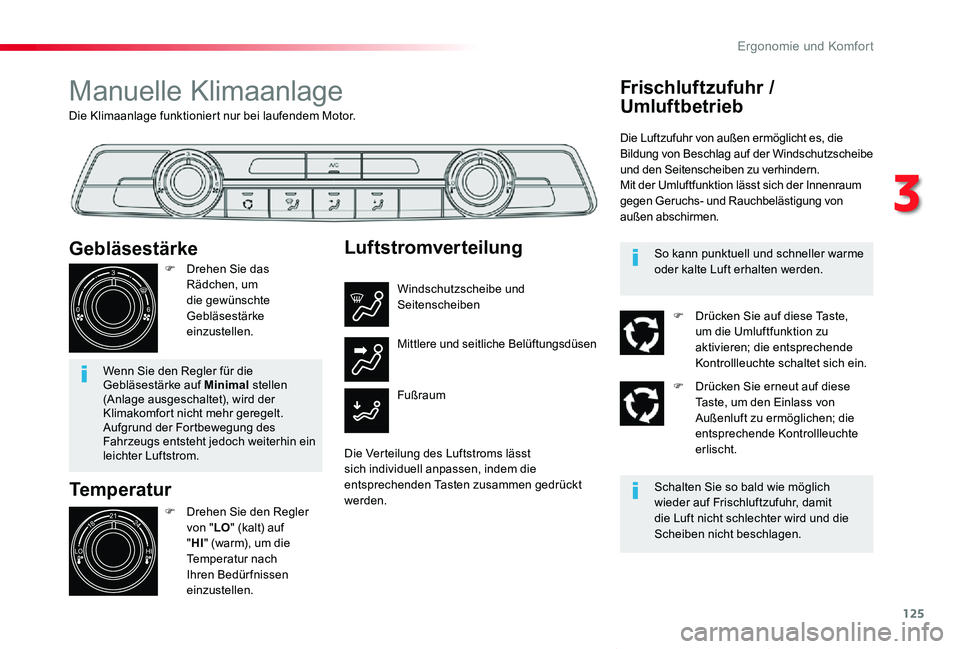

125
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Die Klimaanlage funktioniert nur bei laufendem Motor.
Manuelle Klimaanlage
Temperatur
F Drehen Sie den Regler von "LO" (kalt) auf "HI" (warm), um die Temperatur nach Ihren Bedürfnissen einzustellen.
Gebläsestärke
F Drehen Sie das Rädchen, um die gewünschte Gebläsestärke einzustellen.
Wenn Sie den Regler für die Gebläsestärke auf Minimal stellen (Anlage ausgeschaltet), wird der Klimakomfort nicht mehr geregelt. Aufgrund der Fortbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom.
Luftstromverteilung
Windschutzscheibe und Seitenscheiben
Fußraum
Mittlere und seitliche Belüftungsdüsen
Die Verteilung des Luftstroms lässt sich individuell anpassen, indem die entsprechenden Tasten zusammen gedrückt werden.
Frischluftzufuhr /
Umluftbetrieb
Die Luftzufuhr von außen ermöglicht es, die Bildung von Beschlag auf der Windschutzscheibe und den Seitenscheiben zu verhindern.Mit der Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wieder auf Frischluftzufuhr, damit die Luft nicht schlechter wird und die Scheiben nicht beschlagen.
So kann punktuell und schneller warme oder kalte Luft erhalten werden.
F Drücken Sie auf diese Taste, um die Umluftfunktion zu aktivieren; die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut auf diese Taste, um den Einlass von Außenluft zu ermöglichen; die entsprechende Kontrollleuchte
erlischt.
3
Ergonomie und Komfort

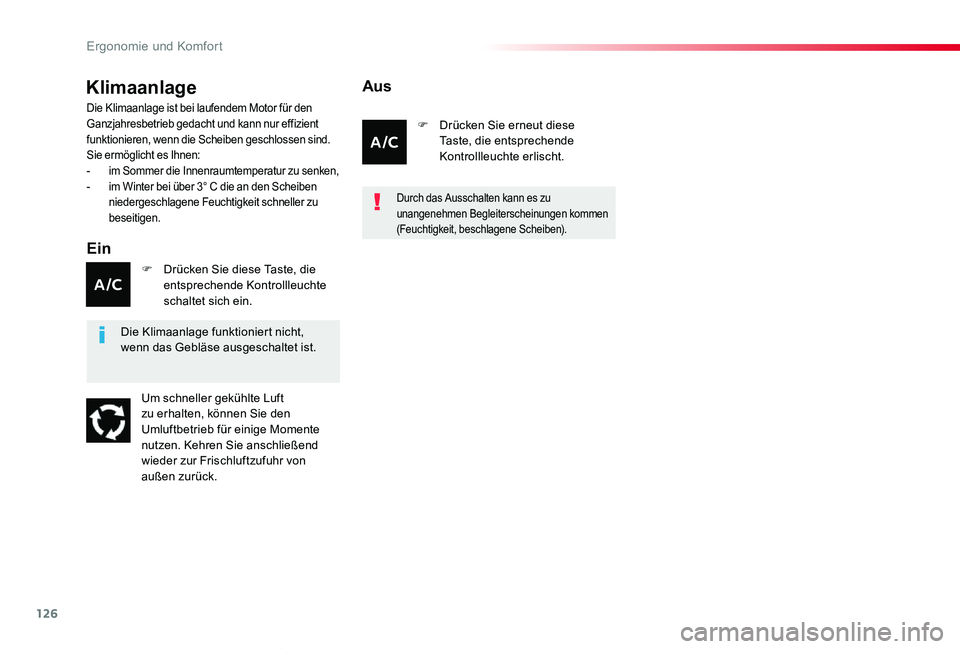

126
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Klimaanlage
Ein
Die Klimaanlage ist bei laufendem Motor für den Ganzjahresbetrieb gedacht und kann nur effizient funktionieren, wenn die Scheiben geschlossen sind.Sie ermöglicht es Ihnen:- im Sommer die Innenraumtemperatur zu senken,- im Winter bei über 3° C die an den Scheiben niedergeschlagene Feuchtigkeit schneller zu beseitigen.
Um schneller gekühlte Luft zu erhalten, können Sie den Umluftbetrieb für einige Momente nutzen. Kehren Sie anschließend wieder zur Frischluftzufuhr von außen zurück.
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut diese Taste, die entsprechende Kontrollleuchte erlischt.
Aus
Die Klimaanlage funktioniert nicht, wenn das Gebläse ausgeschaltet ist.
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen (Feuchtigkeit, beschlagene Scheiben).
Ergonomie und Komfort

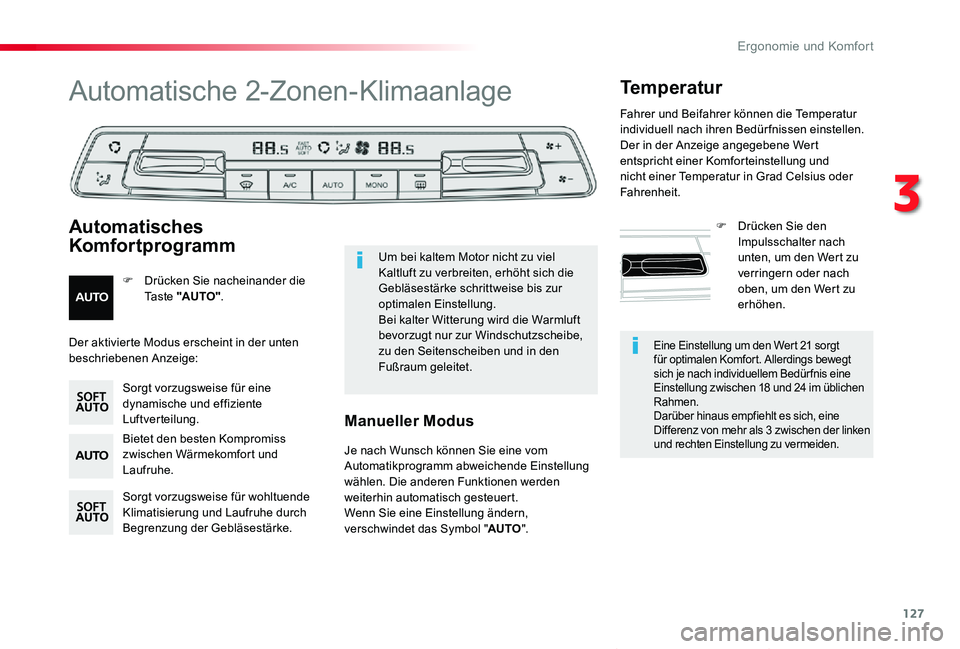

127
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Eine Einstellung um den Wert 21 sorgt für optimalen Komfort. Allerdings bewegt sich je nach individuellem Bedür fnis eine Einstellung zwischen 18 und 24 im üblichen Rahmen.Darüber hinaus empfiehlt es sich, eine Differenz von mehr als 3 zwischen der linken und rechten Einstellung zu vermeiden.
Automatische 2-Zonen-Klimaanlage
Bietet den besten Kompromiss
zwischen Wärmekomfort und Laufruhe.
Sorgt vorzugsweise für wohltuende Klimatisierung und Laufruhe durch Begrenzung der Gebläsestärke.
Sorgt vorzugsweise für eine dynamische und effiziente Luftverteilung.
F Drücken Sie nacheinander die Ta s t e "AUTO".
Automatisches
Komfortprogramm
Temperatur
F Drücken Sie den Impulsschalter nach
unten, um den Wert zu verringern oder nach oben, um den Wert zu erhöhen.
Um bei kaltem Motor nicht zu viel Kaltluft zu verbreiten, erhöht sich die Gebläsestärke schrittweise bis zur optimalen Einstellung.Bei kalter Witterung wird die Warmluft bevorzugt nur zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum geleitet.
Der aktivierte Modus erscheint in der unten beschriebenen Anzeige:
Je nach Wunsch können Sie eine vom Automatikprogramm abweichende Einstellung wählen. Die anderen Funktionen werden weiterhin automatisch gesteuert.Wenn Sie eine Einstellung ändern, verschwindet das Symbol "AUTO".
Manueller Modus
Fahrer und Beifahrer können die Temperatur individuell nach ihren Bedürfnissen einstellen.Der in der Anzeige angegebene Wert entspricht einer Komforteinstellung und nicht einer Temperatur in Grad Celsius oder Fahrenheit.
3
Ergonomie und Komfort

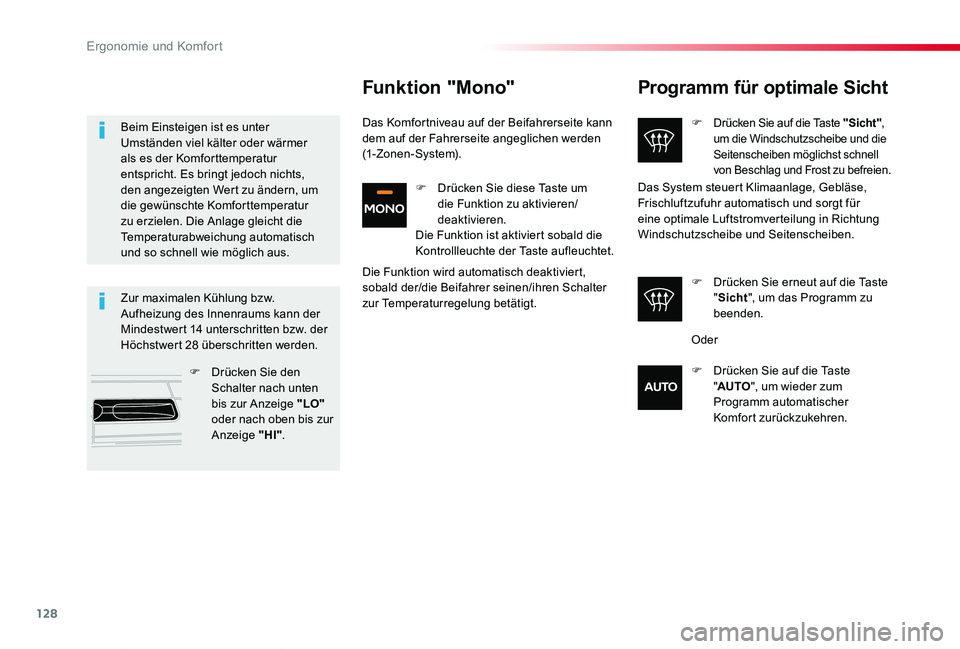

128
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Programm für optimale Sicht
F Drücken Sie auf die Taste "Sicht", um die Windschutzscheibe und die Seitenscheiben möglichst schnell von Beschlag und Frost zu befreien.
F Drücken Sie erneut auf die Taste "Sicht", um das Programm zu beenden.
Das System steuert Klimaanlage, Gebläse, Frischluftzufuhr automatisch und sorgt für eine optimale Luftstromverteilung in Richtung Windschutzscheibe und Seitenscheiben.
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwert 14 unterschritten bzw. der Höchstwert 28 überschritten werden.
F Drücken Sie den Schalter nach unten bis zur Anzeige "LO" oder nach oben bis zur Anzeige "HI".
Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komforttemperatur entspricht. Es bringt jedoch nichts, den angezeigten Wert zu ändern, um die gewünschte Komforttemperatur zu erzielen. Die Anlage gleicht die Temperaturabweichung automatisch
und so schnell wie möglich aus.
Funktion "Mono"
Das Komfortniveau auf der Beifahrerseite kann dem auf der Fahrerseite angeglichen werden (1-Zonen-System).
Die Funktion wird automatisch deaktiviert, sobald der/die Beifahrer seinen/ihren Schalter zur Temperaturregelung betätigt.
Oder
F Drücken Sie auf die Taste "AUTO", um wieder zum Programm automatischer Komfort zurückzukehren.
F Drücken Sie diese Taste um die Funktion zu aktivieren/deaktivieren.Die Funktion ist aktiviert sobald die
Kontrollleuchte der Taste aufleuchtet.
Ergonomie und Komfort
