2020 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

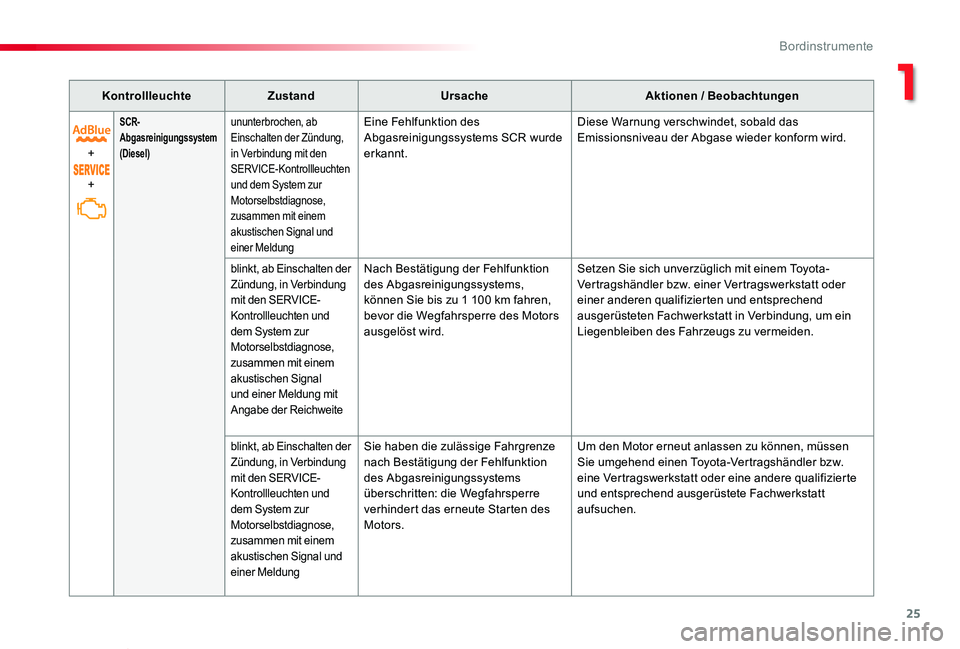

25
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
+
+
SCR- Abgasreinigungssystem (Diesel)
ununterbrochen, ab Einschalten der Zündung, in Verbindung mit den SERVICE-Kontrollleuchten und dem System zur Motorselbstdiagnose, zusammen mit einem akustischen Signal und einer Meldung
Eine Fehlfunktion des Abgasreinigungssystems SCR wurde erkannt.
Diese Warnung verschwindet, sobald das Emissionsniveau der Abgase wieder konform wird.
blinkt, ab Einschalten der Zündung, in Verbindung mit den SERVICE-Kontrollleuchten und dem System zur Motorselbstdiagnose, zusammen mit einem akustischen Signal und einer Meldung mit Angabe der Reichweite
Nach Bestätigung der Fehlfunktion des Abgasreinigungssystems, können Sie bis zu 1 100 km fahren, bevor die Wegfahrsperre des Motors ausgelöst wird.
Setzen Sie sich unverzüglich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung, um ein Liegenbleiben des Fahrzeugs zu vermeiden.
blinkt, ab Einschalten der Zündung, in Verbindung mit den SERVICE-Kontrollleuchten und dem System zur Motorselbstdiagnose, zusammen mit einem akustischen Signal und einer Meldung
Sie haben die zulässige Fahrgrenze nach Bestätigung der Fehlfunktion des Abgasreinigungssystems überschritten: die Wegfahrsperre verhindert das erneute Starten des Motors.
Um den Motor erneut anlassen zu können, müssen Sie umgehend einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt aufsuchen.
1
Bordinstrumente

26
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
NebelschlussleuchteununterbrochenDie Nebelschlussleuchte wurde eingeschaltet.Drehen Sie den Ring am Schalter nach hinten, um die Nebelschlussleuchte auszuschalten.
Serviceleuchtet vorübergehendKleinere Störungen, denen keine spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der zugehörigen Meldung fest, welche Fehlfunktion vorliegt, z.B.:- Mindestfüllstand Motoröl,- Mindestfüllstand der Scheiben- / Scheinwerferwaschanlage,- Verbrauch der Batterie der Fernbedienung,- Abfall des Reifendrucks,- Sättigung des Partikelfilters (DPF) bei Diesel-Fahrzeugen.- ...Für weitere Informationen zu den Kontrollen und insbesondere zum Partikelfilter siehe entsprechende Rubrik.Bei anderen Mängeln wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
ununterbrochenGrößere Störungen, denen keine spezielle Warnleuchte zugewiesen ist.
Identifizieren Sie die Störung anhand der ausgegebenen Meldung und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
+
ununterbrochen, in Verbindung mit der blinkenden und dann ununterbrochenen Anzeige des Wartungsschlüssels
Der Wartungstermin ist überschritten.Nur Diesel-Modelle.Die Wartung Ihres Fahrzeugs muss so schnell wie möglich erfolgen.
Bordinstrumente

27
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
WischautomatikununterbrochenScheibenwischerhebel wurde nach unten betätigt.Wischautomatik des Frontscheibenwischers ist aktiviert.Zum Deaktivieren der Wischautomatik drücken Sie die Betätigung nach unten oder stellen Sie den Wischerhebel auf eine andere Position.
Automatisches Umschalten Fernlicht
ununterbrochenDer Lichtschalter steht in Stellung "AUTO" und die Funktion ist aktiviert.Das Fernlicht schaltet sich ein, wenn die Außenbeleuchtung und die Verkehrsbedingungen es erlauben.
Die Kamera oben an der Windschutzscheibe regelt je nach Außenbeleuchtung und Verkehrsbedingungen das Fernlicht.Für weitere Informationen zum Automatischen Umschalten Fernlicht siehe entsprechende Rubrik.
STOP & STARTununterbrochenDas STOP & START-System hat den Motor bei Fahrzeugstillstand in den Modus STOP versetzt (Ampel, Stopp, Stau, ...).
Sobald Sie weiter fahren möchten, erlischt die Kontrollleuchte und der Motor startet wieder automatisch im Modus START.
Kontrollleuchte blinkt für einige Sekunden, dann erlischt sie.
Der Modus STOP ist zurzeit nicht verfügbar.oderDer Modus START wurde automatisch ausgelöst.
Für mehr Informationen zum STOP & START -System siehe entsprechende Rubrik.
Toter-Winkel-AssistentununterbrochenDie Funktion Toter-Winkel-Assistent wurde aktiviert.Für weitere Informationen zum System Toter-Winkel-Assistent siehe entsprechende Rubrik.
1
Bordinstrumente

28
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
Eine ausführlichere Beschreibung der Lichtschalter finden Sie in der entsprechenden Rubrik.
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
NebelscheinwerferununterbrochenDie Nebelscheinwerfer werden mit Hilfe des Rings am Lichtschalter eingeschaltet.
Drehen Sie den Ring am Lichtschalter einmal nach hinten, um die Nebelscheinwerfer auszuschalten.
StandlichtununterbrochenDer Lichtschalter befindet sich in Position "Standlicht".
Linker Blinkerblinkt mit akustischem SignalDer Lichtschalter wurde nach unten gedrückt.
Rechter Blinkerblinkt mit akustischem SignalDer Lichtschalter wurde nach oben gedrückt.
AbblendlichtununterbrochenDer Lichtschalter befindet sich in Position "Abblendlicht".
FernlichtununterbrochenDer Lichtschalter wurde in Richtung Fahrer gezogen.Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder auf das Abblendlicht umzuschalten.
Lane Depar ture AlertununterbrochenDie Spurwechsel-Warnfunktion (LDA) hat angesprochen.Die Spurwechsel-Warnfunktion (LDA) ist aktiviert.Weitere Informationen über die Spurwechselwarnung (LDA) finden Sie im entsprechenden Abschnitt.
Bordinstrumente

29
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
Wenn der Zeiger bei laufendem Motor:
- im Bereich A steht, ist die Temperatur der Kühlflüssigkeit korrekt,- im Bereich B steht, ist die Temperatur der Kühlflüssigkeit zu hoch; die Warnleuchte für die Maximaltemperatur und die STOP-Warnleuchte schalten sich in Verbindung mit einem akustischen Signal und einer Warnmeldung auf dem Touchscreen ein.Halten Sie unbedingt an, wenn dies gefahrlos möglich ist.Warten Sie ein paar Minuten, bevor Sie den Motor abstellen.Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Nach mehrminütiger Fahrt steigen Temperatur und Druck im Kühlkreislauf an.Um Kühlflüssigkeit nachzufüllen:F warten Sie mindestens eine Stunde, bis der Motor sich abgekühlt hat,F schrauben Sie den Verschlussstopfen um zwei Umdrehungen auf, um den Druck absinken zu lassen,F entfernen Sie den Verschlussstopfen, wenn der Druck abgesunken ist,F füllen Sie Kühlflüssigkeit bis zur Markierung "MA XI" nach.
Vorsicht beim Nachfüllen von Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr Kühlflüssigkeit nach als bis zu dem auf dem Behälter angegebenen Höchststand.
MotorkühlflüssigkeitstemperaturWartungsanzeige
Die Wartungsanzeige informiert den Fahrer, wann die nächste Wartung laut Wartungsplan des Herstellers durchgeführt werden muss.
Der Wartungsabstand wird ab der letzten Rückstellung der Wartungsanzeige auf null berechnet, in Abhängigkeit von der Kilometerleistung und der seit der letzten Wartung verstrichenen Zeit.
Bei Dieselmodellen wird auch die Beeinträchtigung der Motorölqualität berücksichtigt (je nach Verkaufsland).
Überprüfung
1
Bordinstrumente

30
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02

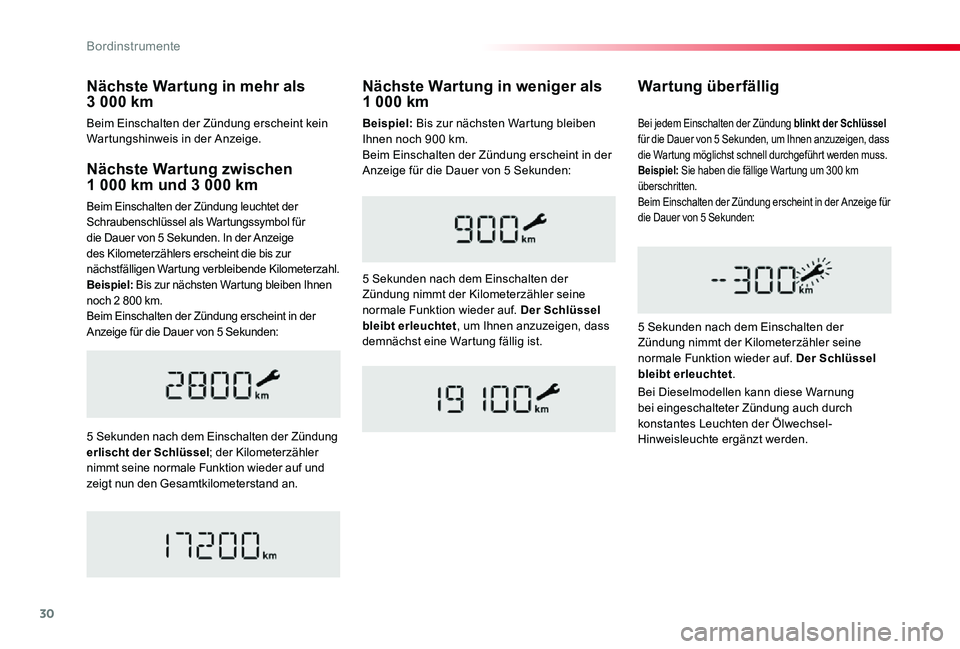

Nächste Wartung zwischen 1 000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der Schraubenschlüssel als Wartungssymbol für die Dauer von 5 Sekunden. In der Anzeige des Kilometerzählers erscheint die bis zur nächstfälligen Wartung verbleibende Kilometerzahl.Beispiel: Bis zur nächsten Wartung bleiben Ihnen noch 2 800 km.Beim Einschalten der Zündung erscheint in der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung erlischt der Schlüssel; der Kilometerzähler nimmt seine normale Funktion wieder auf und zeigt nun den Gesamtkilometerstand an.
Wartung überfällig
5 Sekunden nach dem Einschalten der Zündung nimmt der Kilometerzähler seine normale Funktion wieder auf. Der Schlüssel bleibt erleuchtet.
Bei jedem Einschalten der Zündung blinkt der Schlüssel für die Dauer von 5 Sekunden, um Ihnen anzuzeigen, dass die Wartung möglichst schnell durchgeführt werden muss.Beispiel: Sie haben die fällige Wartung um 300 km überschritten.Beim Einschalten der Zündung erscheint in der Anzeige für die Dauer von 5 Sekunden:
Nächste Wartung in weniger als 1 000 km
5 Sekunden nach dem Einschalten der Zündung nimmt der Kilometerzähler seine normale Funktion wieder auf. Der Schlüssel bleibt erleuchtet, um Ihnen anzuzeigen, dass demnächst eine Wartung fällig ist.
Bei Dieselmodellen kann diese Warnung bei eingeschalteter Zündung auch durch konstantes Leuchten der Ölwechsel-Hinweisleuchte ergänzt werden.
Nächste Wartung in mehr als 3 000 km
Beim Einschalten der Zündung erscheint kein Wartungshinweis in der Anzeige.Beispiel: Bis zur nächsten Wartung bleiben Ihnen noch 900 km.Beim Einschalten der Zündung erscheint in der Anzeige für die Dauer von 5 Sekunden:
Bordinstrumente

31
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02

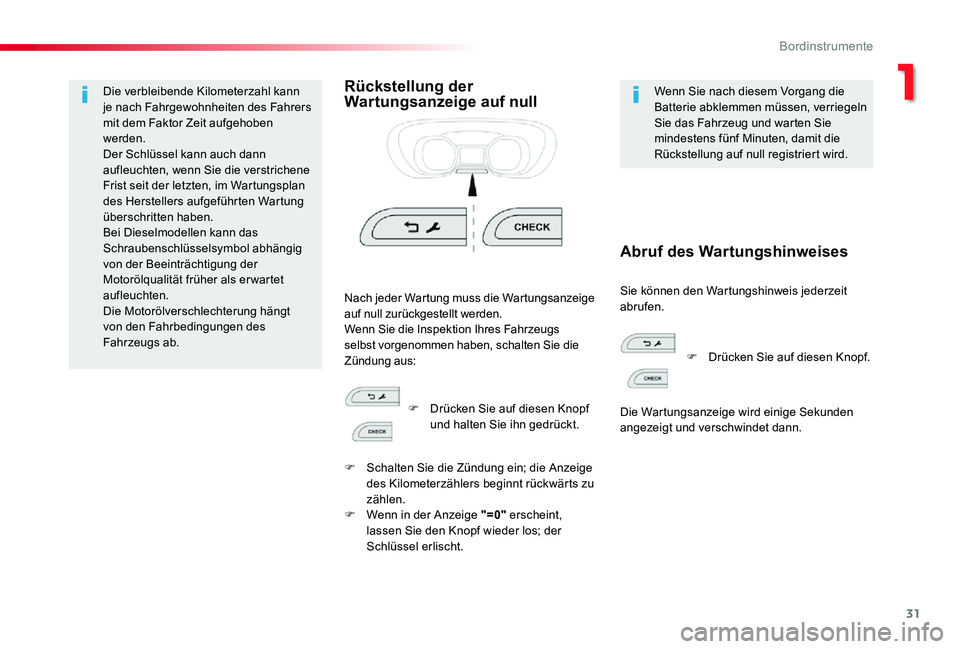

Die verbleibende Kilometerzahl kann je nach Fahrgewohnheiten des Fahrers mit dem Faktor Zeit aufgehoben werden.Der Schlüssel kann auch dann aufleuchten, wenn Sie die verstrichene Frist seit der letzten, im Wartungsplan des Herstellers aufgeführten Wartung überschritten haben.Bei Dieselmodellen kann das Schraubenschlüsselsymbol abhängig von der Beeinträchtigung der Motorölqualität früher als erwartet aufleuchten.Die Motorölverschlechterung hängt von den Fahrbedingungen des Fahrzeugs ab.
Rückstellung der Wartungsanzeige auf nullWenn Sie nach diesem Vorgang die Batterie abklemmen müssen, verriegeln Sie das Fahrzeug und warten Sie mindestens fünf Minuten, damit die Rückstellung auf null registriert wird.
Sie können den Wartungshinweis jederzeit abrufen.Nach jeder Wartung muss die Wartungsanzeige auf null zurückgestellt werden.Wenn Sie die Inspektion Ihres Fahrzeugs selbst vorgenommen haben, schalten Sie die Zündung aus:
Abruf des Wartungshinweises
F Drücken Sie auf diesen Knopf und halten Sie ihn gedrückt.
F Schalten Sie die Zündung ein; die Anzeige des Kilometerzählers beginnt rückwärts zu zählen.F Wenn in der Anzeige "=0" erscheint, lassen Sie den Knopf wieder los; der Schlüssel erlischt.
F Drücken Sie auf diesen Knopf.
Die Wartungsanzeige wird einige Sekunden angezeigt und verschwindet dann.
1
Bordinstrumente

32
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02

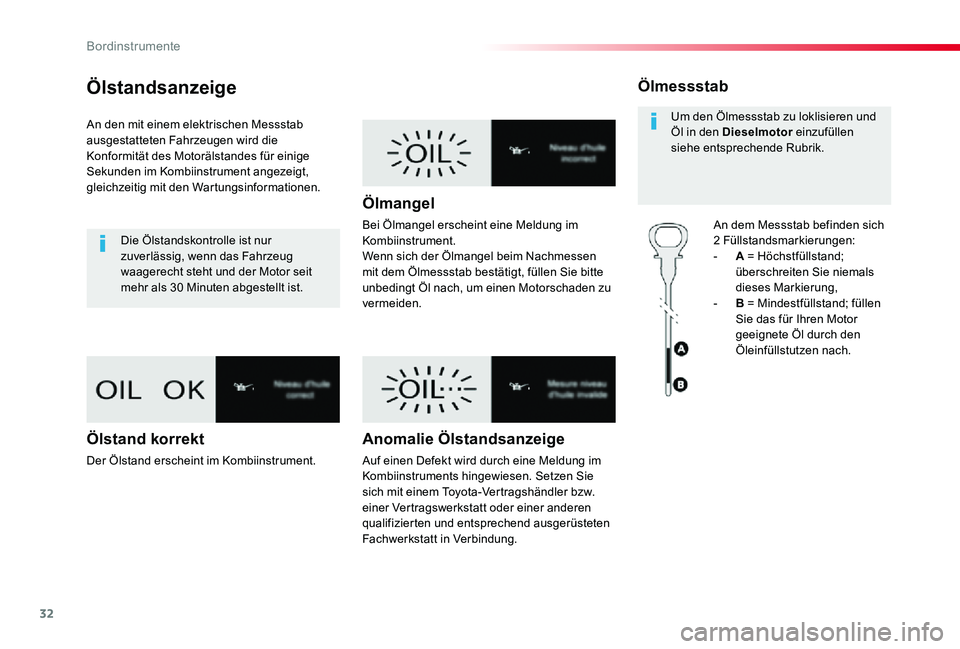

Ölstandsanzeige
An den mit einem elektrischen Messstab ausgestatteten Fahrzeugen wird die Konformität des Motorälstandes für einige Sekunden im Kombiinstrument angezeigt, gleichzeitig mit den Wartungsinformationen.
Die Ölstandskontrolle ist nur zuverlässig, wenn das Fahrzeug waagerecht steht und der Motor seit mehr als 30 Minuten abgestellt ist.
Ölstand korrekt
Der Ölstand erscheint im Kombiinstrument.
Ölmangel
Bei Ölmangel erscheint eine Meldung im Kombiinstrument.Wenn sich der Ölmangel beim Nachmessen mit dem Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl nach, um einen Motorschaden zu vermeiden.
Anomalie Ölstandsanzeige
Auf einen Defekt wird durch eine Meldung im Kombiinstruments hingewiesen. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Ölmessstab
An dem Messstab befinden sich 2 Füllstandsmarkierungen:- A = Höchstfüllstand; überschreiten Sie niemals dieses Markierung,- B = Mindestfüllstand; füllen Sie das für Ihren Motor geeignete Öl durch den Öleinfüllstutzen nach.
Um den Ölmessstab zu loklisieren und Öl in den Dieselmotor einzufüllen siehe entsprechende Rubrik.
Bordinstrumente
