2020 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

9
Proace_Verso_de_Chap00b_vue-ensemble_ed2019_V02

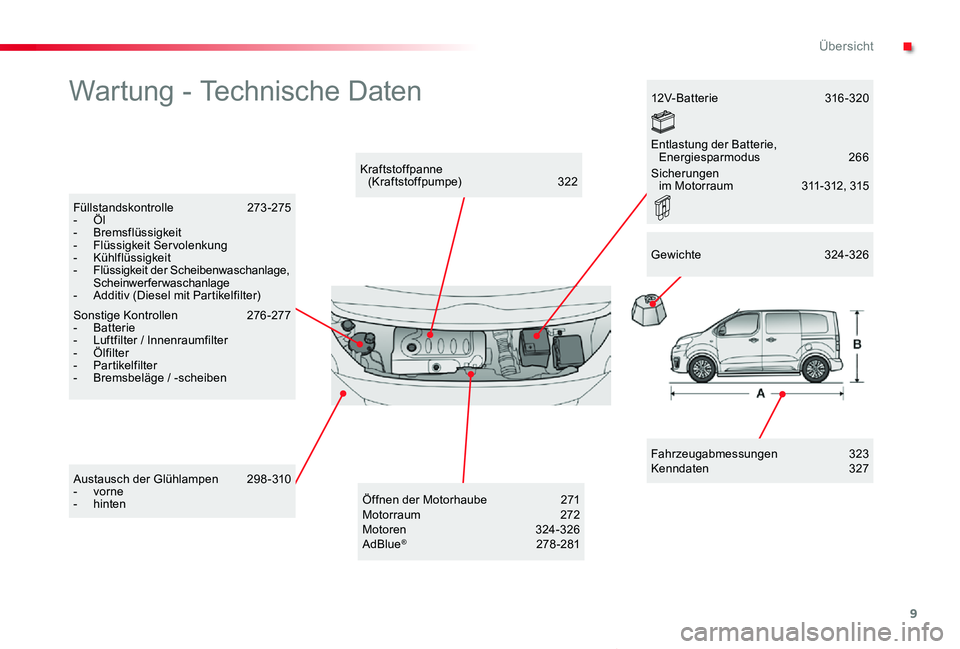

Wartung - Technische Daten
Fahrzeugabmessungen 323Kenndaten 327
Kraftstoffpanne (Kraftstoffpumpe) 322
Füllstandskontrolle 273-275- Öl- Bremsflüssigkeit- Flüssigkeit Servolenkung- Kühlflüssigkeit- Flüssigkeit der Scheibenwaschanlage, Scheinwerferwaschanlage- Additiv (Diesel mit Partikelfilter)
Sonstige Kontrollen 276-277- Batterie- Luftfilter / Innenraumfilter- Ölfilter- Partikelfilter- Bremsbeläge / -scheiben
Austausch der Glühlampen 298-310- vorne- hinten
12V-Batterie 316-320
Öffnen der Motorhaube 271Motorraum 272Motoren 324-326AdBlue® 278 -281
Gewichte 324-326
Entlastung der Batterie, Energiesparmodus 266
Sicherungen im Motor raum 311- 312, 315
.
Übersicht

10
80
109
176
102-103
109
190
183
124
139
318
271
Proace_Verso_de_Chap00b_vue-ensemble_ed2019_V02

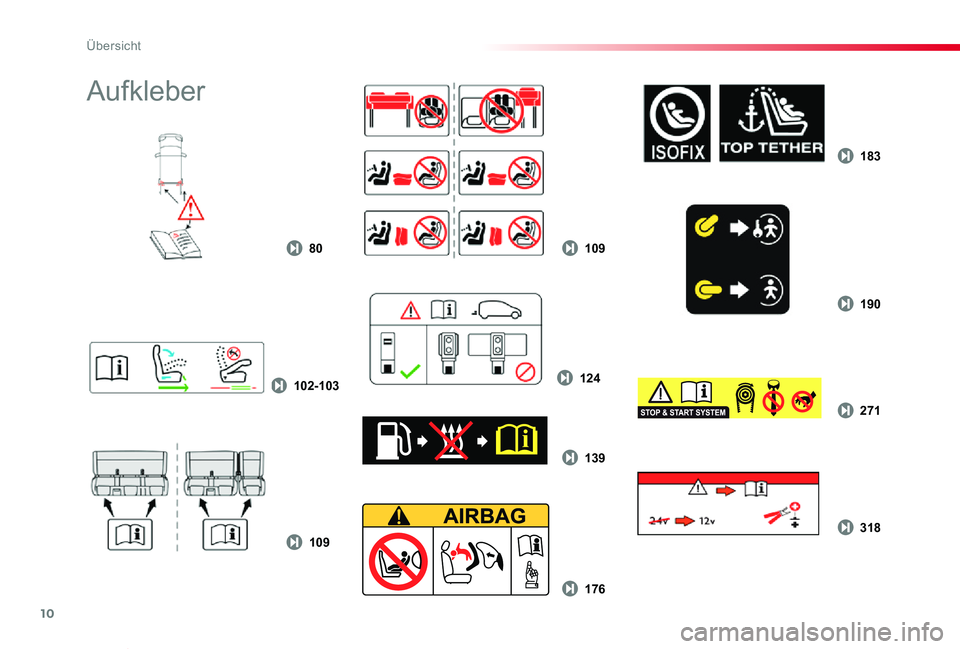

Aufkleber
Übersicht

11
Proace_Verso_de_Chap00c_eco-conduite_ed2019_V02
Die sparsame Fahrweise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und die CO2-Emission zu optimieren.
Sparsame Fahrweise
Optimieren Sie die Nutzung
Ihrer GangschaltungMit einem Schaltgetriebe fahren Sie vorsichtig los und legen Sie ohne Zögern den höheren Gang ein. Schalten Sie in der Beschleunigungsphase zügig.
Mit einem Automatikgetriebe oder einem automatisierten Schaltgetriebe bevorzugen Sie den Automatikmodus, ohne das Gaspedal abrupt oder sehr kräftig durchzutreten.
Die Gangwechselanzeige fordert Sie dazu auf,
den am besten geeigneten Gang einzulegen: sobald die Aufforderung im Kombiinstrument angezeigt wird, kommen Sie dieser nach.Bei automatisiertem oder Automatikgetriebe erscheint diese Anzeige nur im manuellen Modus.
Bevorzugen Sie eine
defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein, nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, treten Sie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen dazu bei, den Kraftstoffverbrauch, den CO2-Ausstoß zu verringern und die Geräuschkulisse des Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise" vorhanden ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung
Ihrer elektrischen Ausstattungen
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese nicht automatisch gesteuert werden.Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwerfern und Nebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie den 1. Gang einlegen; Ihr Fahrzeug heizt während der Fahrt schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik, Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von elektrischer Energie, also von Kraftstoff, einzuschränken.Schalten Sie Ihre tragbaren Geräte vor dem Verlassen des Fahrzeugs aus.
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften Sie ihn durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber, bevor Sie die Klimaanlage verwenden.Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die Lüftungsschieber offen.Denken Sie daran, die Ausstattungen zu ver wenden, die es ermöglichen, die Temperatur im Fahrgastinnenraum zu begrenzen (Abblendvorrichtung des Schiebedachs, Verdunklungsrollos, ...).Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten Klimakomfort erreicht haben, es sei denn, die Regelung ist automatisch.
.
Sparsame Fahrweise

12
Proace_Verso_de_Chap00c_eco-conduite_ed2019_V02
Reduzieren Sie die Ursachen
für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die schwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitze.Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger...). Ziehen Sie die Verwendung eines Dachkoffers vor.Entfernen Sie die Dachträger, den Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und montieren Sie erneut die Sommerreifen.
Beachten Sie die
Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der Fahrerseite.Führen Sie diese Überprüfung insbesondere durch:
- vor einer langen Fahrt,- bei jedem Saisonwechsel,- nach längerem Stillstand.Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und befolgen Sie den Wartungsplan des Herstellers.
Falls bei Fahrzeugen mit Dieselmotor eine Störung im SCR-System auftritt, resultiert ein erhöhter Schadstoffausstoß. Suchen Sie in so einem Fall unverzüglich einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt auf, um den Stickoxidausstoß wieder auf die gesetzlich zulässigen Werte zu vermindern.
Füllen Sie beim Tanken nach dem dritten Abschalten der Zapfpistole keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den ersten 3000 Kilometern einen regelmäßigeren Durchschnitt Ihres Kraftstoffverbrauchs fest.
Sparsame Fahrweise

13
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
1. Analoger Geschwindigkeitsmesser (km/h oder mph)2. Kraftstofftankanzeige3. Anzeige für Kühlflüssigkeitstemperatur4. Einstellwerte des Geschwindigkeitsreglers oder -begrenzers5. Digitaler Geschwindigkeitsmesser (km/h oder mph)
A. Rückstellung der Wartungsanzeige auf null Aufruf der Sofortinformationen:- War tung,- Reichweite mit Schadstoffverringerungsflüssigkeit (AdBlue®).B. Allgemeiner HelligkeitsreglerC. Rückstellung des Tageskilometerzählers und der Strecke auf null
6. Anzeige für Gangwechsel Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe7. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen), Tageskilometerzähler (km oder Meilen), Anzeige von Meldungen, ...8. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und AnzeigenBedienungstasten
LCD-Kombiinstrument - Text
1
Bordinstrumente

14
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
Kombiinstrument - Matrix
1. Analoger Geschwindigkeitsmesser (km/h oder mph)2. Kraftstofftankanzeige3. Anzeige für Kühlflüssigkeitstemperatur4. Einstellwerte des Geschwindigkeitsreglers oder -begrenzers5. Anzeige für Gangwechsel Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe
A. Rückstellung der Wartungsanzeige auf null Anzeige des Journals der Warnmeldungen Aufruf der Informationen:- War tung,- Reichweite mit Schadstoffverringerungsflüssigkeit (AdBlue®).B. Allgemeiner HelligkeitsreglerC. Rückstellung des Tageskilometerzählers auf null
6. Anzeigebereich: Warnmeldungen oder Zustand der Funktionen, Bordcomputer, digitale Geschwindigkeitsanzeige (km/h oder mph), ...7. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen) Diese Funktionen erscheinen nacheinander bei Einschalten der Zündung.8. Tageskilometerzähler (km oder Meilen)9. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und AnzeigenBedienungstasten
Bordinstrumente

15
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie (Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten der Zündung für die Dauer einiger Sekunden auf.Sobald der Motor gestartet ist, müssen diese erlöschen.Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffenden Warnleuchten durch.
Mit den Leuchten verbundene Warnhinweise
Bestimmte Leuchten können sowohl blinken als auch ununterbrochen leuchten.Lediglich die Verbindung zwischen der Art des Einschaltens und dem Funktionszustand des Fahrzeugs gibt an, ob die Situation normal ist oder ob eine Funktionsstörung aufgetreten ist. Im Falle einer Anomalie kann die Leuchte in Verbindung mit einem akustischen Signal und/oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführt werden.Bei Auftritt von Problemen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten im Kombiinstrument und/oder im Anzeigefeld des Kombiinstruments zeigt an, dass das betreffende System aktiviert ist.
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung erfolgen.
1
Bordinstrumente

16
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
STOPununterbrochen in Verbindung mit einer anderen Warnleuchte, einem akustischen Signal und einer Meldung
Das Aufleuchten der Kontrollleuchte steht in Verbindung mit einer schwerwiegenden Fehlfunktion des Motors, des Bremssystems, der Servolenkung, etc. oder einem schwerwiegenden elektrischen Defekt.
Halten Sie das Fahrzeug unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
FeststellbremseununterbrochenDie Feststellbremse ist angezogen
bzw. nicht korrekt gelöst.
Lösen Sie die Feststellbremse, damit die
Kontrollleuchte erlischt; halten Sie die Fußbremse gedrückt.Beachten Sie die Sicherheitsbestimmungen.Für weitere Informationen zur Feststellbremse siehe entsprechende Rubrik.
BremsanlageununterbrochenStarkes Absinken der Bremsflüssigkeit im Bremskreis.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Füllen Sie eine von Toyota empfohlene Bremsflüssigkeit nach.Falls die Störung weiterhin auftritt, das System unverzüglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen lassen.
+
ununterbrochen in Verbindung mit der ABS-Warnleuchte
Der elektronische Bremskraftverteiler (EBV) weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Bordinstrumente
