2020 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

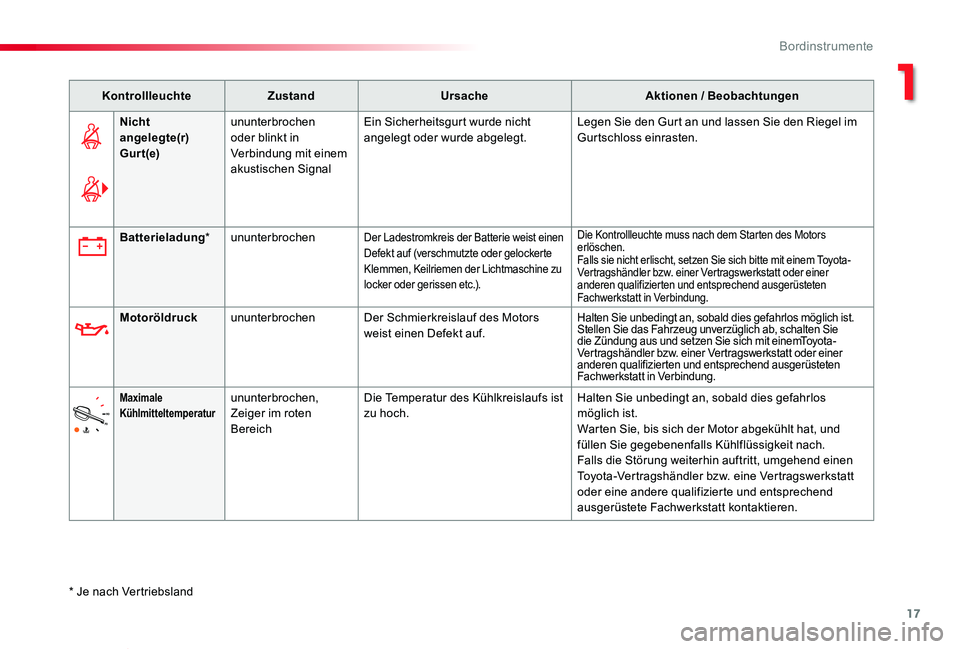

17
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Nicht angelegte(r) Gurt(e)
ununterbrochen oder blinkt in Verbindung mit einem akustischen Signal
Ein Sicherheitsgurt wurde nicht angelegt oder wurde abgelegt.Legen Sie den Gurt an und lassen Sie den Riegel im Gurtschloss einrasten.
* Je nach Vertriebsland
Batterieladung*ununterbrochenDer Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte Klemmen, Keilriemen der Lichtmaschine zu locker oder gerissen etc.).
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
MotoröldruckununterbrochenDer Schmierkreislauf des Motors weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Maximale Kühlmitteltemperaturununterbrochen, Zeiger im roten Bereich
Die Temperatur des Kühlkreislaufs ist zu hoch.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.Falls die Störung weiterhin auftritt, umgehend einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
1
Bordinstrumente

18
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Tür(en) nicht geschlossenununterbrochen in Verbindung mit einer Meldung zur Lokalisierung der Tür/Klappe bei einer Geschwindigkeit unter 10 km/h
Eine Vorder-, Seitentür oder Hecktür (Flügeltür hinten links bzw. Heckklappe) ist noch offen.Wenn Ihr Fahrzeug damit ausgestattet ist, so ist die Heckscheibe der Heckklappe noch offen.
Schließen Sie die betreffende Tür/Klappe.Falls Ihr Fahrzeug hinten zwei Flügeltüren mit Fenstern aufweist, spricht diese Warnleuchte nicht auf eine geöffnete, rechte Hecktür an.
ununterbrochen in Verbindung mit einer Meldung zur
Lokalisierung der Tür/Klappe und einem akustischen Signal bei einer Geschwindigkeit über 10 km/h
Kraftstoffreserveununterbrochen mit der Nadel im roten Bereich
Bei erstmaligem Aufleuchten verbleiben weniger als 8 Liter Kraftstoff im Tank.
Füllen Sie unbedingt den Tank auf, damit Sie mit dem Fahrzeug nicht liegenbleiben.Bei jedem Einschalten der Zündung leuchtet diese Kontrollleuchte erneut auf, solange der Tank nicht ausreichend nachgefüllt wurde.Fassungsvermögen des Tanks: ca. 69 Liter.Fahren Sie keinesfalls den Tank komplett leer, dies kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
Bordinstrumente

19
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in Verbindung mit der STOP-Leuchte
Weist auf einen größeren Defekt des Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Vorglühen DieselmotorununterbrochenDie Zündung steht auf der 2. Position (Zündung).oderDie Taste Anlassen "START/STOP" wurde betätigt.
Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor starten.Nach Erlöschen kann der Motor sofort gestartet werden, vorausgesetzt:- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,- Sie halten bei Fahrzeugen mit Automatikgetriebe oder automatisiertem Schaltgetriebe das Bremspedal getreten.Die Leuchtdauer ist von den Witterungsverhältnissen abhängig (bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).Wenn der Motor nicht anspringt, schalten Sie erneut die Zündung
ein und warten Sie bis die Kontrollleuchte erlischt. Lassen Sie anschließend den Motor an.
MotorselbstdiagnoseununterbrochenDie Abgasentgiftungsanlage weist einen Defekt auf.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
blinktDie Motorsteuerung weist einen Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+
ununterbrochen, in Verbindung mit der SERVICE-Leuchte
Weist auf eine kleineren Defekt des Motors hin.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
1
Bordinstrumente

20
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Betätigung der BremseununterbrochenDas Bremspedal muss ganz durchgetreten sein.Treten Sie beim Automatikgetriebe oder automatisierten Schaltgetriebe bei laufendem Motor auf das Bremspedal, bevor Sie die Feststellbremse lösen, um den Gang herauszunehmen und die Position P oder N zu verlassen.Wenn Sie die Feststellbremse lösen möchten, ohne dabei auf die Bremse zu treten, bleibt diese Kontrollleuchte eingeschaltet.
Fuß auf der KupplungununterbrochenIm STOP-Modus des STOP & START-Systems wird der Übergang vom STOP- in den START-Modus abgelehnt, da das Kupplungspedal nicht vollständig durchgetreten ist.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, muss die Kupplung vorher ganz durchgetreten werden, um den Übergang des Motors in den Modus START zu ermöglichen.
Tyre Pressure Warning System (TPWS)
ununterbrochen, in Verbindung mit einem akustischen Signal und einer Meldung
Der Druck eines oder mehrerer Reifen ist unzureichend.Kontrollieren Sie so schnell wie möglich den Reifendruck.Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführt werden.Nach jeder Druckanpassung an einem oder an mehreren Reifen sowie nach jedem Radwechsel muss das System reinitialisiert werden.Weitere Informationen über die Funktion des Reifendruckwarnsystems (TPWS) finden Sie im entsprechenden Abschnitt.
+blinkt, dann ununterbrochen, in Verbindung mit der Service-Kontrollleuchte
Die Funktion weist eine Fehlfunktion auf: die Reifendruckkontrolle ist nicht mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Bordinstrumente

21
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
For ward collision warning /
Autonomous emergency braking system with Pedestrian Detection
blinktDas System wird aktiviert.Das System bremst kurz, um die frontale Kollisionsgeschwindigkeit zum Vorderfahrzeug zu verringern.
ununterbrochen, in Verbindung mit einer Meldung und einem akustischen Signal
Das System ist defekt.Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
ununterbrochen, begleitet von einer Meldung
Das System ist deaktiviert (Deaktivierung über das Menü).Weitere Informationen über das Pre-Collision-System mit autonomem Notbremsassistenten und Fußgängererkennung siehe den betreffenden Abschnitt.
Diesel Par ticle Filter (DPF) ununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung "Verstopfungsgefahr Partikelfilter".
Dies weist auf eine beginnende Sättigung des Partikelfilters hin.Fahren Sie, sobald es die Verkehrssituation erlaubt, mit einer Geschwindigkeit von mindestens 60 km/h, bis die Kontrollleuchte erlischt.
ununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung "Additivstand Partikelfilter zu niedrig".
Dies weist auf das Erreichen des Additivmindeststands im Additivbehälter hin.
Den Vorratsbehälter umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt auffüllen lassen.
Antiblockiersystem (ABS)ununterbrochenDas Antiblockiersystem weist einen Defekt auf.Das Fahrzeug fährt mit herkömmlicher Bremswirkung.Sie können mit reduzierter Geschwindigkeit vorsichtig weiterfahren, müssen jedoch unverzüglich einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
1
Bordinstrumente

22
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Beifahrer-Front-Airbagununterbrochen im Anzeigefeld der Gurt- und Beifahrer-Airbagleuchten
Der Schalter auf der Beifahrerseite des Armaturenbretts steht auf der Position "OFF".Der Beifahrer-Front-Airbag ist deaktiviert.Sie können einen Kindersitz "entgegen der Fahrtrichtung" einbauen, außer im Falle einer Funktionsstörung der Airbags (Airbag-Warnleuchte leuchtet)
Um den Beifahrer-Front-Airbag zu aktivieren, stellen Sie den Schalter auf die Position "ON". In diesem Fall ist es nicht mehr möglich, auf diesem Platz einen Kindersitz "entgegen der Fahrtrichtung" zu montieren.
Airbagsleuchtet vorübergehendLeuchtet beim Einschalten der Zündung für einige Sekunden auf und erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
ununterbrochenEines der Systeme der Airbags bzw. der pyrotechnischen Gurtstraffer weist einen Defekt auf.
Lassen Sie sie umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Beifahrer-Front-AirbagununterbrochenDer Schalter, der sich auf der Beifahrerseite des Armaturenbretts befindet, steht auf "ON".Der Beifahrer-Front-Airbag ist aktiviert.Installieren Sie in diesem Fall keinen Kindersitz "entgegen der Fahrtrichtung" auf dem vorderen Beifahrersitz.
Bringen Sie den Schalter in die Position "OFF", um den Beifahrer-Front-Airbag zu deaktivieren.Sie können einen Kindersitz "entgegen der Fahrtrichtung" installieren, es sei denn, die Airbags funktionieren nicht richtig (Warnleuchte der Airbags eingeschaltet).
Bordinstrumente

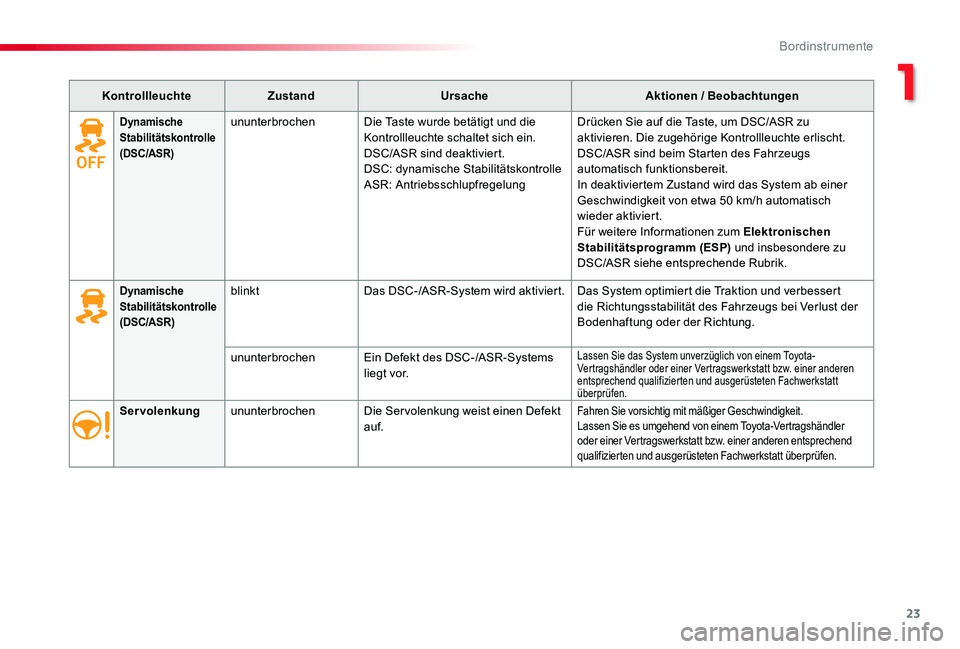

23
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
ServolenkungununterbrochenDie Servolenkung weist einen Defekt auf.Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische Stabilitätskontrolle (DSC/ASR)
blinktDas DSC-/ASR-System wird aktiviert.Das System optimiert die Traktion und verbessert die Richtungsstabilität des Fahrzeugs bei Verlust der Bodenhaftung oder der Richtung.
ununterbrochenEin Defekt des DSC-/ASR-Systems liegt vor.
Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische Stabilitätskontrolle (DSC/ASR)
ununterbrochenDie Taste wurde betätigt und die Kontrollleuchte schaltet sich ein.DSC/ASR sind deaktiviert.DSC: dynamische StabilitätskontrolleASR: Antriebsschlupfregelung
Drücken Sie auf die Taste, um DSC/ASR zu aktivieren. Die zugehörige Kontrollleuchte erlischt.DSC/ASR sind beim Starten des Fahrzeugs automatisch funktionsbereit.In deaktiviertem Zustand wird das System ab einer Geschwindigkeit von etwa 50 km/h automatisch wieder aktiviert.Für weitere Informationen zum Elektronischen Stabilitätsprogramm (ESP) und insbesondere zu DSC/ASR siehe entsprechende Rubrik.
1
Bordinstrumente

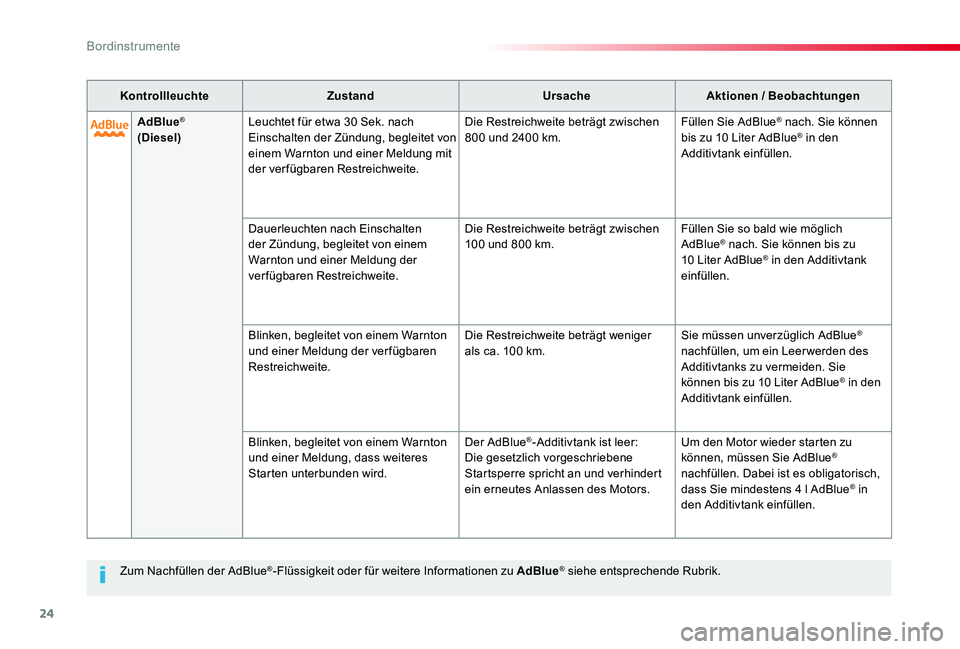

24
Proace_Verso_de_Chap01_instruments-de-bord_ed2019_V02
Zum Nachfüllen der AdBlue®-Flüssigkeit oder für weitere Informationen zu AdBlue® siehe entsprechende Rubrik.
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
AdBlue® (Diesel)Leuchtet für etwa 30 Sek. nach Einschalten der Zündung, begleitet von einem Warnton und einer Meldung mit der verfügbaren Restreichweite.
Die Restreichweite beträgt zwischen 800 und 2400 km.Füllen Sie AdBlue® nach. Sie können bis zu 10 Liter AdBlue® in den Additivtank einfüllen.
Dauerleuchten nach Einschalten der Zündung, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.
Die Restreichweite beträgt zwischen 100 und 800 km.Füllen Sie so bald wie möglich AdBlue® nach. Sie können bis zu 10 Liter AdBlue® in den Additivtank einfüllen.
Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.
Die Restreichweite beträgt weniger als ca. 100 km.Sie müssen unverzüglich AdBlue® nachfüllen, um ein Leer werden des Additivtanks zu vermeiden. Sie können bis zu 10 Liter AdBlue® in den Additivtank einfüllen.
Blinken, begleitet von einem Warnton und einer Meldung, dass weiteres Starten unterbunden wird.
Der AdBlue®-Additivtank ist leer: Die gesetzlich vorgeschriebene Startsperre spricht an und verhindert ein erneutes Anlassen des Motors.
Um den Motor wieder starten zu können, müssen Sie AdBlue® nachfüllen. Dabei ist es obligatorisch, dass Sie mindestens 4 l AdBlue® in den Additivtank einfüllen.
Bordinstrumente
