2020 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

321
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02

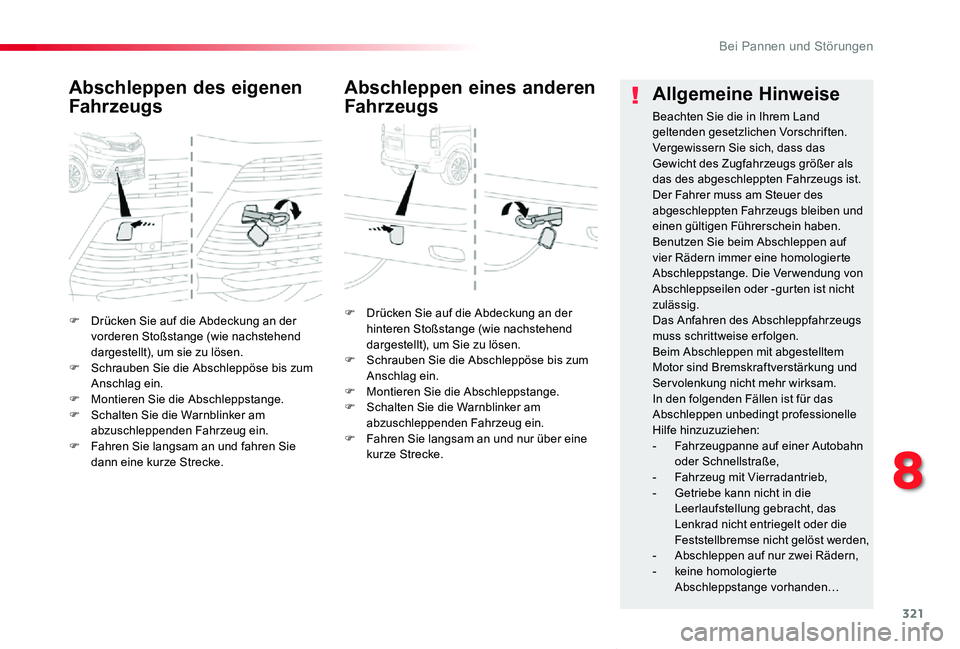

F Drücken Sie auf die Abdeckung an der vorderen Stoßstange (wie nachstehend dargestellt), um sie zu lösen.F Schrauben Sie die Abschleppöse bis zum Anschlag ein.F Montieren Sie die Abschleppstange.F Schalten Sie die Warnblinker am abzuschleppenden Fahrzeug ein.
F Fahren Sie langsam an und fahren Sie dann eine kurze Strecke.
Abschleppen des eigenen
Fahrzeugs
F Drücken Sie auf die Abdeckung an der hinteren Stoßstange (wie nachstehend dargestellt), um Sie zu lösen.F Schrauben Sie die Abschleppöse bis zum Anschlag ein.F Montieren Sie die Abschleppstange.F Schalten Sie die Warnblinker am abzuschleppenden Fahrzeug ein.F Fahren Sie langsam an und nur über eine
kurze Strecke.
Abschleppen eines anderen
FahrzeugsAllgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahrzeugs ist.Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein haben.Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht zulässig.Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Servolenkung nicht mehr wirksam.In den folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen:- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,- Fahrzeug mit Vierradantrieb,
- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die Feststellbremse nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,- keine homologierte Abschleppstange vorhanden…
8
Bei Pannen und Störungen

322
Proace_Verso_de_Chap08_En-cas-de-panne_ed2019_V02

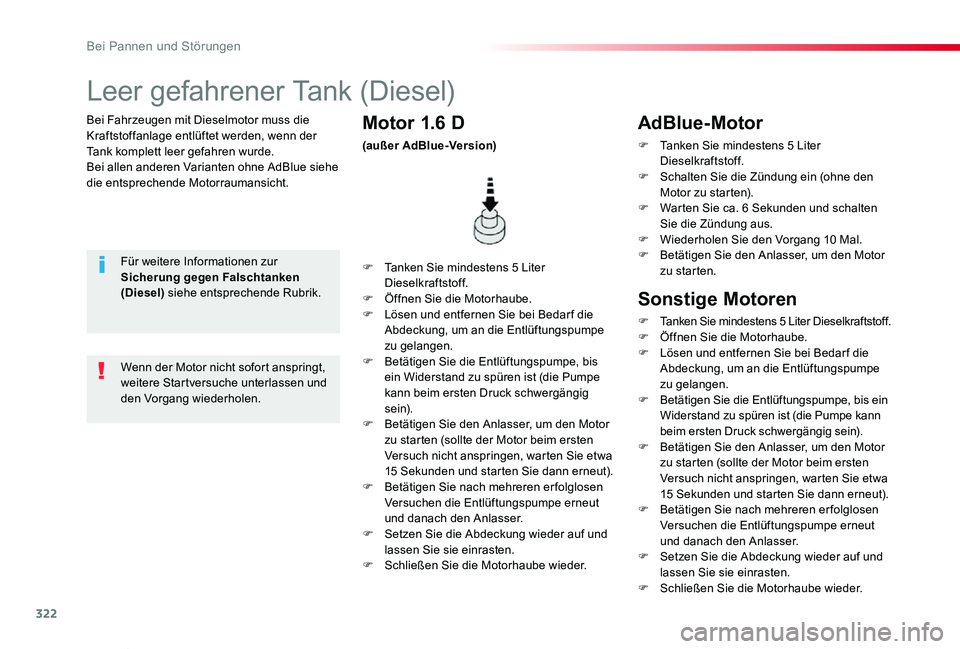

Bei Fahrzeugen mit Dieselmotor muss die Kraftstoffanlage entlüftet werden, wenn der Tank komplett leer gefahren wurde.Bei allen anderen Varianten ohne AdBlue siehe die entsprechende Motorraumansicht.
Leer gefahrener Tank (Diesel)
Für weitere Informationen zur Sicherung gegen Falschtanken (Diesel) siehe entsprechende Rubrik.
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.F Öffnen Sie die Motorhaube.F Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.F Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die Pumpe kann beim ersten Druck schwergängig sein).F Betätigen Sie den Anlasser, um den Motor zu starten (sollte der Motor beim ersten Versuch nicht anspringen, warten Sie etwa 15 Sekunden und starten Sie dann erneut).F Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.F Setzen Sie die Abdeckung wieder auf und
lassen Sie sie einrasten.F Schließen Sie die Motorhaube wieder.
Motor 1.6 D
(außer AdBlue-Version)
Wenn der Motor nicht sofort anspringt, weitere Startversuche unterlassen und den Vorgang wiederholen.
AdBlue-Motor
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.F Schalten Sie die Zündung ein (ohne den Motor zu starten).F Warten Sie ca. 6 Sekunden und schalten Sie die Zündung aus.F Wiederholen Sie den Vorgang 10 Mal.
F Betätigen Sie den Anlasser, um den Motor zu starten.
Sonstige Motoren
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.F Öffnen Sie die Motorhaube.F Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.F Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die Pumpe kann beim ersten Druck schwergängig sein).F Betätigen Sie den Anlasser, um den Motor zu starten (sollte der Motor beim ersten Versuch nicht anspringen, warten Sie etwa 15 Sekunden und starten Sie dann erneut).F Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.F Setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.F Schließen Sie die Motorhaube wieder.
Bei Pannen und Störungen

323
Proace_Verso_de_Chap09_caracteristiques-techniques_ed2019_V02
Einklappbare Außenspiegel
Hecktüren mit FensternHeckklappe
Compact (L0)
Standard (L1)
Long (L2)
* Erhöhte Nutzlast** Erhöhte Nutzlast bei Erhöhung*** Je nach Vertriebsland
Fahrzeugabmessungen (in mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
9
Technische Daten

324
Proace_Verso_de_Chap09_caracteristiques-techniques_ed2019_V02

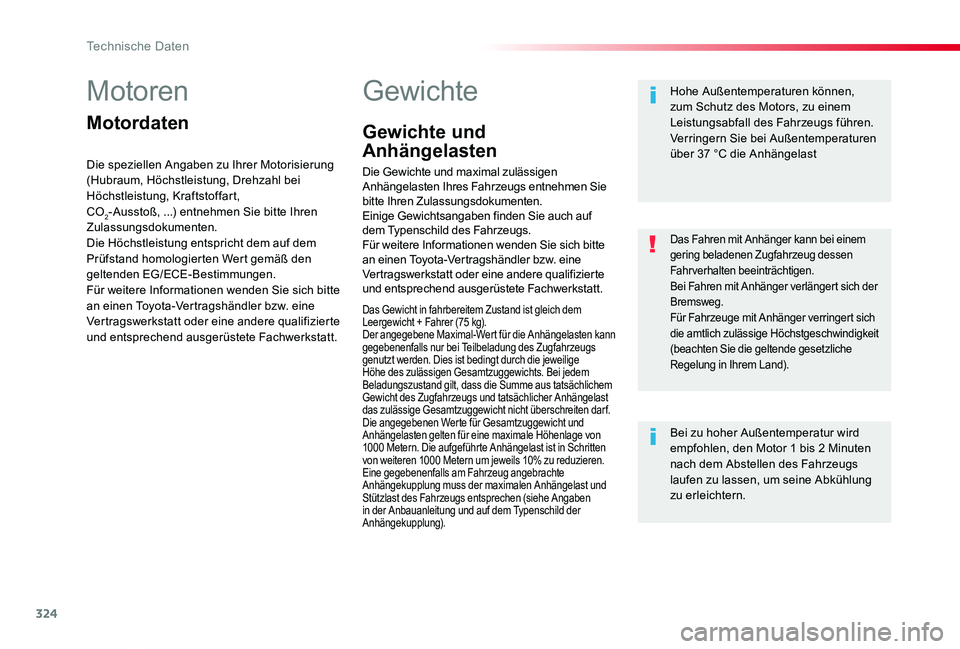

Motoren
Motordaten
Die speziellen Angaben zu Ihrer Motorisierung (Hubraum, Höchstleistung, Drehzahl bei Höchstleistung, Kraftstoffart, CO2-Ausstoß, ...) entnehmen Sie bitte Ihren Zulassungsdokumenten.Die Höchstleistung entspricht dem auf dem Prüfstand homologierten Wert gemäß den geltenden EG/ECE-Bestimmungen.Für weitere Informationen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Gewichte
Das Gewicht in fahrbereitem Zustand ist gleich dem Leergewicht + Fahrer (75 kg).Der angegebene Maximal-Wert für die Anhängelasten kann gegebenenfalls nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige Höhe des zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das zulässige Gesamtzuggewicht nicht überschreiten darf. Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10% zu reduzieren.Eine gegebenenfalls am Fahrzeug angebrachte Anhängekupplung muss der maximalen Anhängelast und Stützlast des Fahrzeugs entsprechen (siehe Angaben in der Anbauanleitung und auf dem Typenschild der Anhängekupplung).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C die Anhängelast
Bei zu hoher Außentemperatur wird empfohlen, den Motor 1 bis 2 Minuten nach dem Abstellen des Fahrzeugs laufen zu lassen, um seine Abkühlung zu erleichtern.
Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.Bei Fahren mit Anhänger verlängert sich der Bremsweg.Für Fahrzeuge mit Anhänger verringert sich die amtlich zulässige Höchstgeschwindigkeit (beachten Sie die geltende gesetzliche Regelung in Ihrem Land).
Gewichte und
Anhängelasten
Die Gewichte und maximal zulässigen Anhängelasten Ihres Fahrzeugs entnehmen Sie bitte Ihren Zulassungsdokumenten. Einige Gewichtsangaben finden Sie auch auf dem Typenschild des Fahrzeugs.Für weitere Informationen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Technische Daten

325
Proace_Verso_de_Chap09_caracteristiques-techniques_ed2019_V02

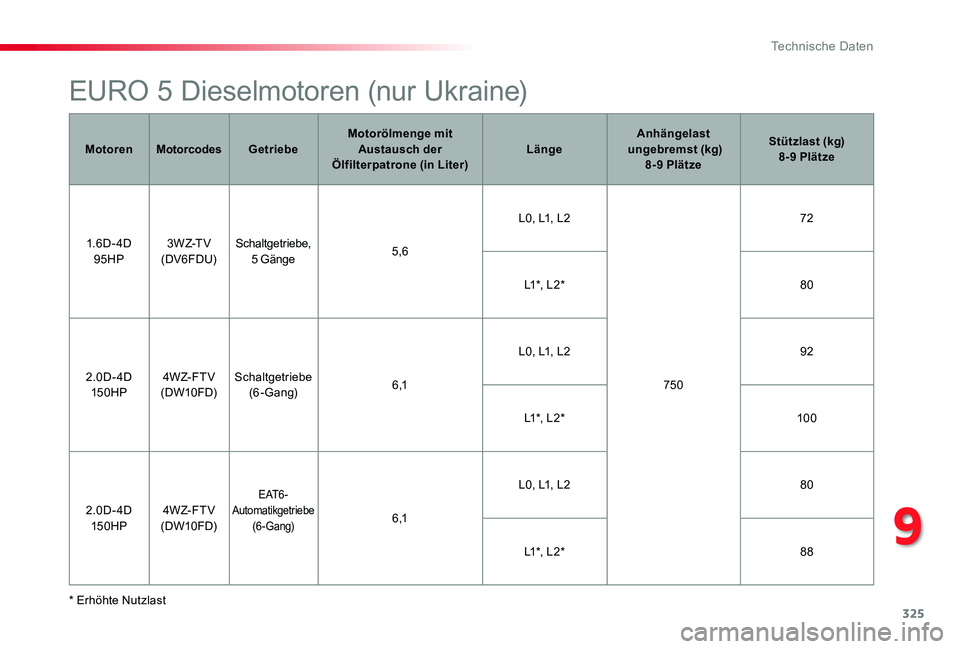

EURO 5 Dieselmotoren (nur Ukraine)
* Erhöhte Nutzlast
MotorenMotorcodesGetriebeMotorölmenge mit Austausch der Ölfilterpatrone (in Liter)LängeAnhängelast ungebremst (kg) 8-9 Plätze
Stützlast (kg) 8-9 Plätze
1.6D- 4D 95HP3 W Z-T V(DV6FDU)Schaltgetriebe, 5 Gänge5,6
L0, L1, L2
750
72
L1 *, L 2 *80
2.0D- 4D150HP4W Z- F T V(DW10FD)Schaltgetriebe (6 - G ang)6 ,1
L0, L1, L292
L1 *, L 2 *10 0
2.0D- 4D150HP4W Z- F T V(DW10FD)
E AT 6 -Automatikgetriebe (6 - G ang)6 ,1
L0, L1, L280
L1 *, L 2 *88
9
Technische Daten

326
Proace_Verso_de_Chap09_caracteristiques-techniques_ed2019_V02
* Erhöhte Nutzlast

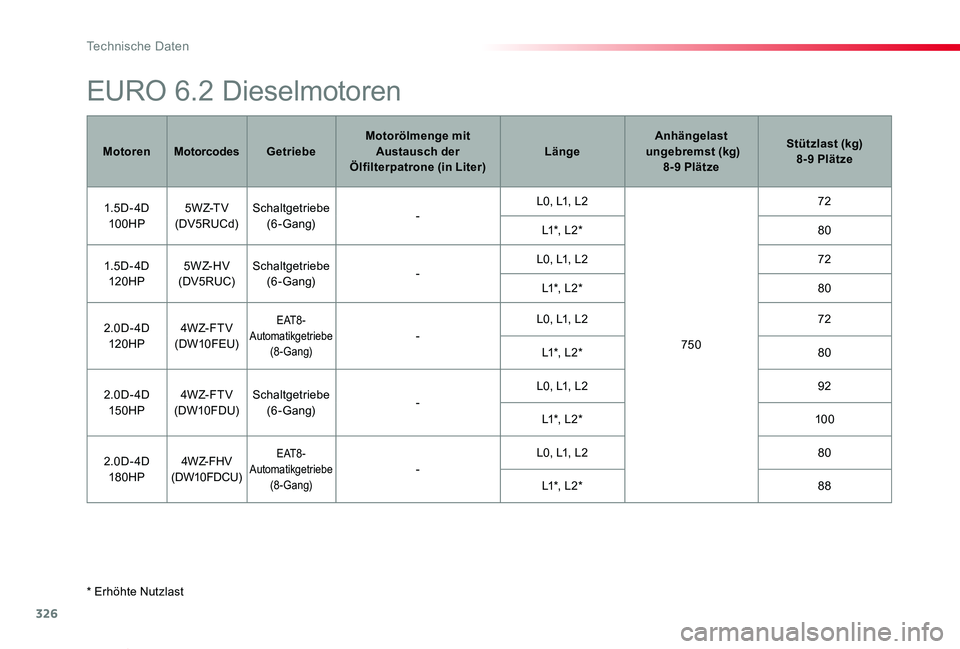

EURO 6.2 Dieselmotoren
MotorenMotorcodesGetriebeMotorölmenge mit Austausch der Ölfilterpatrone (in Liter)LängeAnhängelast ungebremst (kg) 8-9 Plätze
Stützlast (kg) 8-9 Plätze
1. 5 D - 4D10 0HP5 W Z-T V(DV5RUCd)Schaltgetriebe (6 - G ang)-L0, L1, L2
750
72
L1 *, L 2 *80
1. 5 D - 4D120 H P5 W Z- H V(DV5RUC)Schaltgetriebe (6 - G ang)-L0, L1, L272
L1 *, L 2 *80
2.0D- 4D120 H P4W Z- F T V(DW10FEU)
E AT 8 -Automatikgetriebe (8 - G ang)-
L0, L1, L272
L1 *, L 2 *80
2.0D- 4D150HP4W Z- F T V(DW10FDU)Schaltgetriebe (6 - G ang)-
L0, L1, L292
L1 *, L 2 *10 0
2.0D- 4D180HP4W Z- FH V(DW10FDCU)
E AT 8 -Automatikgetriebe (8 - G ang)-
L0, L1, L280
L1 *, L 2 *88
Technische Daten

327
Proace_Verso_de_Chap09_caracteristiques-techniques_ed2019_V02

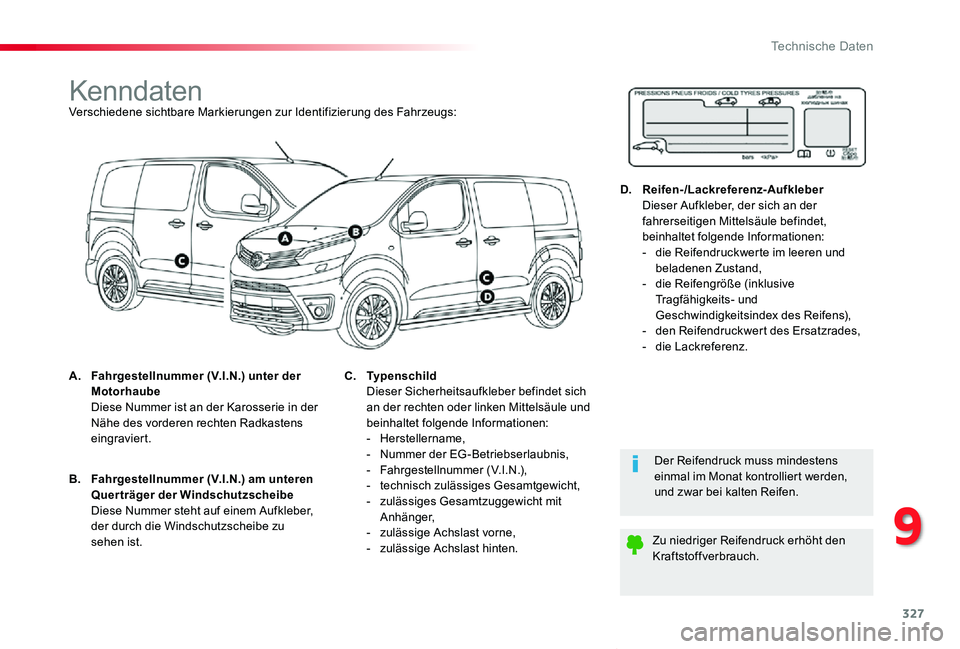

KenndatenVerschiedene sichtbare Markierungen zur Identifizierung des Fahrzeugs:
A. Fahrgestellnummer (V.I.N.) unter der Motorhaube Diese Nummer ist an der Karosserie in der Nähe des vorderen rechten Radkastens eingraviert.
Der Reifendruck muss mindestens einmal im Monat kontrolliert werden, und zwar bei kalten Reifen.
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch.
B. Fahrgestellnummer (V.I.N.) am unteren Querträger der Windschutzscheibe Diese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen ist.
C. Typenschild Dieser Sicherheitsaufkleber befindet sich an der rechten oder linken Mittelsäule und beinhaltet folgende Informationen:- Herstellername,- Nummer der EG-Betriebserlaubnis,- Fahrgestellnummer (V.I.N.),- technisch zulässiges Gesamtgewicht,- zulässiges Gesamtzuggewicht mit Anhänger,- zulässige Achslast vorne,- zulässige Achslast hinten.
D. Reifen-/Lackreferenz-Aufkleber Dieser Aufkleber, der sich an der fahrerseitigen Mittelsäule befindet, beinhaltet folgende Informationen:- die Reifendruckwerte im leeren und beladenen Zustand,- die Reifengröße (inklusive Tragfähigkeits- und Geschwindigkeitsindex des Reifens),- den Reifendruckwert des Ersatzrades,- die Lackreferenz.
9
Technische Daten

328
Proace_Verso_de_Chap10a_BTA_ed2019_V02
ERA-GLONASS Notrufsystem (falls vorhanden)
Wenn das Airbag-Steuergerät einen Aufprall registriert, wird auch unabhängig von einem etwaigen Auslösen des Airbags automatisch ein Notruf abgesetzt.
Notruf mit Lokalisierung
Drücken Sie diese Taste im Notfall länger als 2 Sekunden.Durch Blinken der grünen Diode und eine Ansage wird bestätigt, dass die Zentrale "Notruf mit Lokalisierung"* angewählt wurde.
Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert.Die grüne Diode erlischt.Die Anwahl kann jederzeit storniert werden, indem man länger als 8 Sekunden diese Taste drückt.
Die grüne Diode leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.Bei Beendigung der Verbindung erlischt sie.
Dieser Notruf wird von der Zentrale "Notruf mit Lokalisierung" bearbeitet, die die Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung an den zuständigen Notdienst weiterleitet.In den Ländern, in denen eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich abgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der Notdienstzentrale (112) bearbeitet.*
Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Ver fügbarkeit ab. Wenden Sie sich an das Toyota-Händlernetz.
Audio und Telematik
