Clignotants arrière et feux de position latéraux arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Retirez les 2 vis et tirez le
bloc optique vers l’arrière du
véhicule pour le démonter.
Tournez le culot de l’ampoule
vers la gauche. Clignotants arrière
Feux de position latéraux
arrière
Retirez l’ampoule. Clignotants arrière
Feux de position latéraux
arrière
Pour monter l’ampoule, procédez dans l’ordre inverse des
étapes et .
1
2
3
4
5
34

4166-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
Remontez le bloc optique.
Alignez le guide ( ) et les
tourillons ( ) du bloc optique
avec le support pour le
remonter.
Monter les 2 vis.
Remontez le cache.
6
7
8

4176-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D■
Feux de recul
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4

4186-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D■

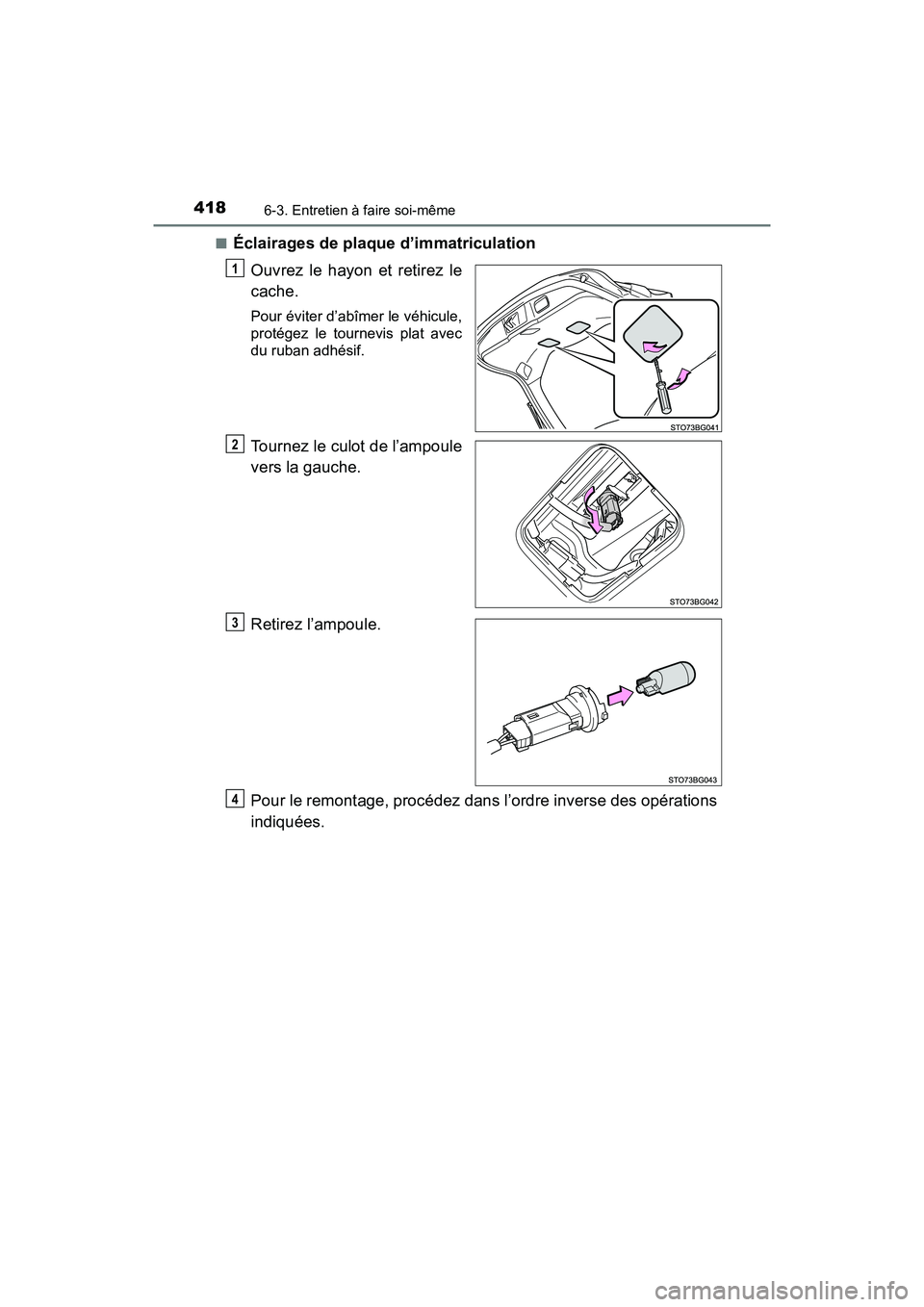

Éclairages de plaque d’immatriculation
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4

4196-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D■
Clignotants latéraux
Insérez un tournevis plat et
décrochez la patte de la
coque de rétroviseur
extérieur.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Décrochez la patte de la
coque en prise sur tout le
périmètre.
Décrochez la patte en partie
basse de la coque, puis
retirez la coque.
1
Pince
2
3

4206-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
Insérez un tournevis plat et
retirez l’optique en faisant
levier vers l’extérieur.
Retirez la douille du
logement de feu clignotant
latéral.
Retirez l’ampoule.
Remplacez l’ampoule et
remontez la douille sur le
logement du feu clignotant
latéral.
Alignez les rainures de la douille
avec le logement du feu
clignotant latéral.
4
5
6
7

4216-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D
Remontez l’optique.Insérez la patte de
l’optique.
Fixez l’optique.
Rangez le faisceau électrique à
l’arrière de l’optique.
Insérez la patte de la coque.
Accrochez la patte en partie
basse de la coque.
8
9
10

4226-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
Accrochez la patte de la
coque en prise sur tout le
périmètre.
Enfin, confirmez que la patte
extérieure est bien accrochée.
■
Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-après est grillée, faites-la
remplacer par votre concessionnaire Toyota.
● Projecteurs
● Feux de stationnement/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Feux de position latéraux avant (véhicules équipés de type à
DEL)
● Projecteurs antibrouillard
● Feux stop/arrière
● Troisième feu stop
● Éclairage de rétroviseur extérieur (sur modèles équipés)
11
