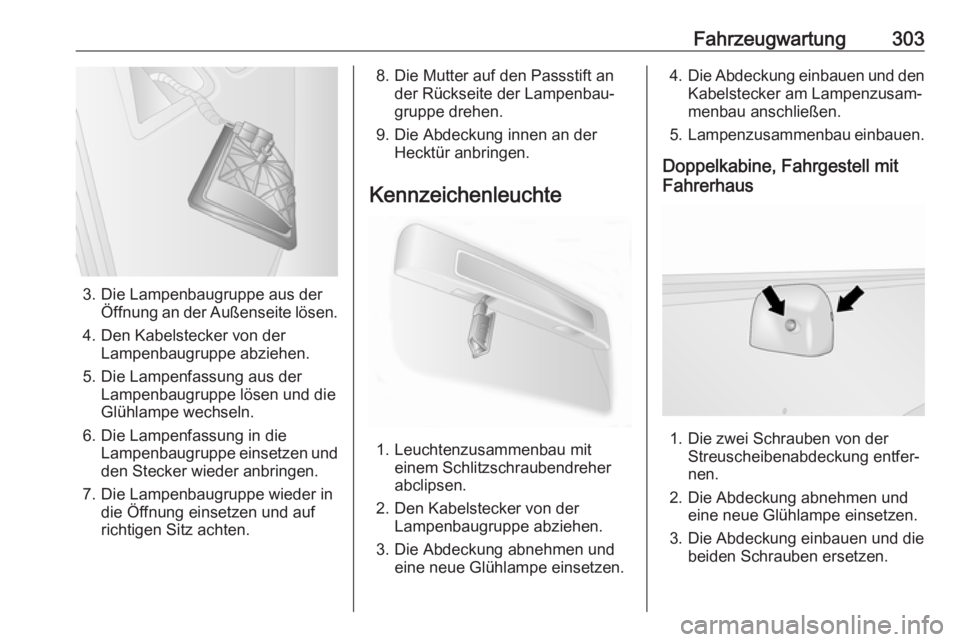

Fahrzeugwartung303
3. Die Lampenbaugruppe aus derÖffnung an der Außenseite lösen.
4. Den Kabelstecker von der Lampenbaugruppe abziehen.
5. Die Lampenfassung aus der Lampenbaugruppe lösen und die
Glühlampe wechseln.
6. Die Lampenfassung in die Lampenbaugruppe einsetzen undden Stecker wieder anbringen.
7. Die Lampenbaugruppe wieder in die Öffnung einsetzen und auf
richtigen Sitz achten.
8. Die Mutter auf den Passstift an der Rückseite der Lampenbau‐
gruppe drehen.
9. Die Abdeckung innen an der Hecktür anbringen.
Kennzeichenleuchte
1. Leuchtenzusammenbau mit einem Schlitzschraubendreher
abclipsen.
2. Den Kabelstecker von der Lampenbaugruppe abziehen.
3. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
4.Die Abdeckung einbauen und den
Kabelstecker am Lampenzusam‐
menbau anschließen.
5. Lampenzusammenbau einbauen.
Doppelkabine, Fahrgestell mit
Fahrerhaus
1. Die zwei Schrauben von der Streuscheibenabdeckung entfer‐
nen.
2. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
3. Die Abdeckung einbauen und die beiden Schrauben ersetzen.

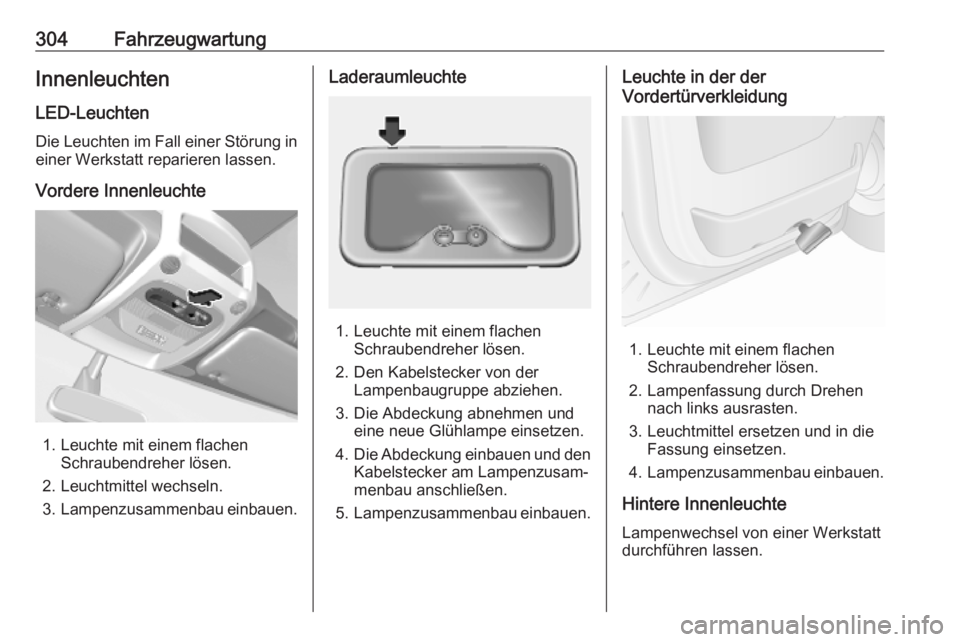

304FahrzeugwartungInnenleuchtenLED-LeuchtenDie Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Vordere Innenleuchte
1. Leuchte mit einem flachen Schraubendreher lösen.
2. Leuchtmittel wechseln.
3. Lampenzusammenbau einbauen.
Laderaumleuchte
1. Leuchte mit einem flachen
Schraubendreher lösen.
2. Den Kabelstecker von der Lampenbaugruppe abziehen.
3. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
4. Die Abdeckung einbauen und den
Kabelstecker am Lampenzusam‐menbau anschließen.
5. Lampenzusammenbau einbauen.
Leuchte in der der
Vordertürverkleidung
1. Leuchte mit einem flachen Schraubendreher lösen.
2. Lampenfassung durch Drehen nach links ausrasten.
3. Leuchtmittel ersetzen und in die Fassung einsetzen.
4. Lampenzusammenbau einbauen.
Hintere Innenleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.

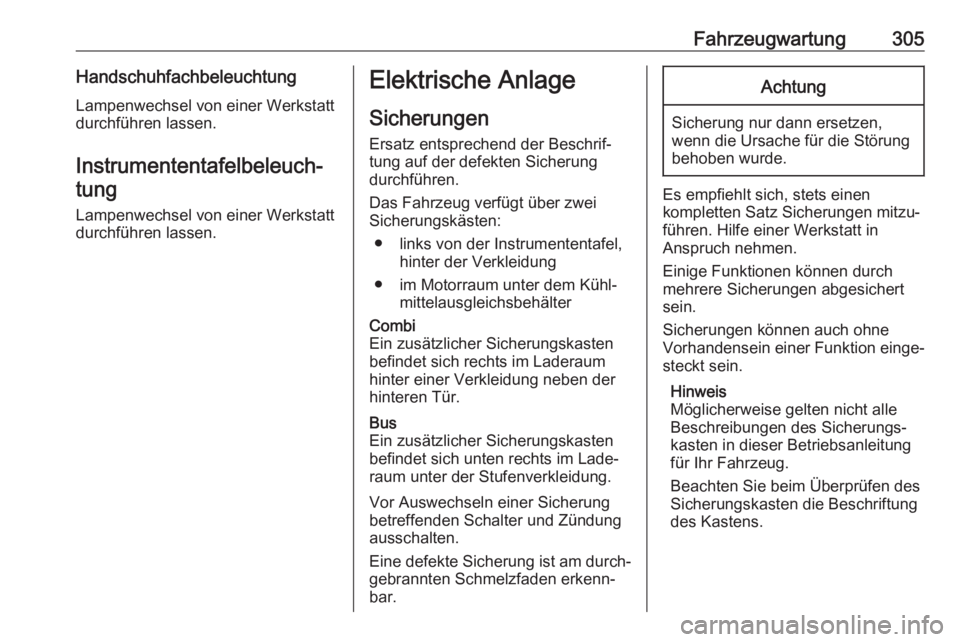

Fahrzeugwartung305HandschuhfachbeleuchtungLampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● links von der Instrumententafel, hinter der Verkleidung
● im Motorraum unter dem Kühl‐ mittelausgleichsbehälterCombi
Ein zusätzlicher Sicherungskasten
befindet sich rechts im Laderaum
hinter einer Verkleidung neben der
hinteren Tür.Bus
Ein zusätzlicher Sicherungskasten
befindet sich unten rechts im Lade‐
raum unter der Stufenverkleidung.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar.
Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Es empfiehlt sich, stets einen
kompletten Satz Sicherungen mitzu‐
führen. Hilfe einer Werkstatt in
Anspruch nehmen.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Hinweis
Möglicherweise gelten nicht alle Beschreibungen des Sicherungs‐
kasten in dieser Betriebsanleitung für Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.

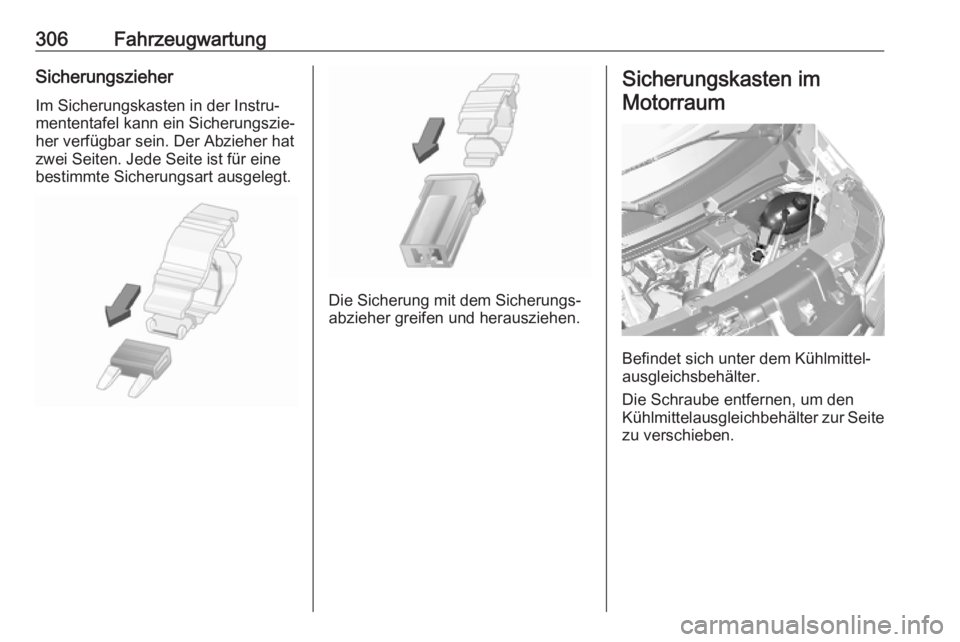

306FahrzeugwartungSicherungszieherIm Sicherungskasten in der Instru‐
mententafel kann ein Sicherungszie‐
her verfügbar sein. Der Abzieher hat
zwei Seiten. Jede Seite ist für eine
bestimmte Sicherungsart ausgelegt.
Die Sicherung mit dem Sicherungs‐
abzieher greifen und herausziehen.
Sicherungskasten im
Motorraum
Befindet sich unter dem Kühlmittel‐
ausgleichsbehälter.
Die Schraube entfernen, um den
Kühlmittelausgleichbehälter zur Seite zu verschieben.

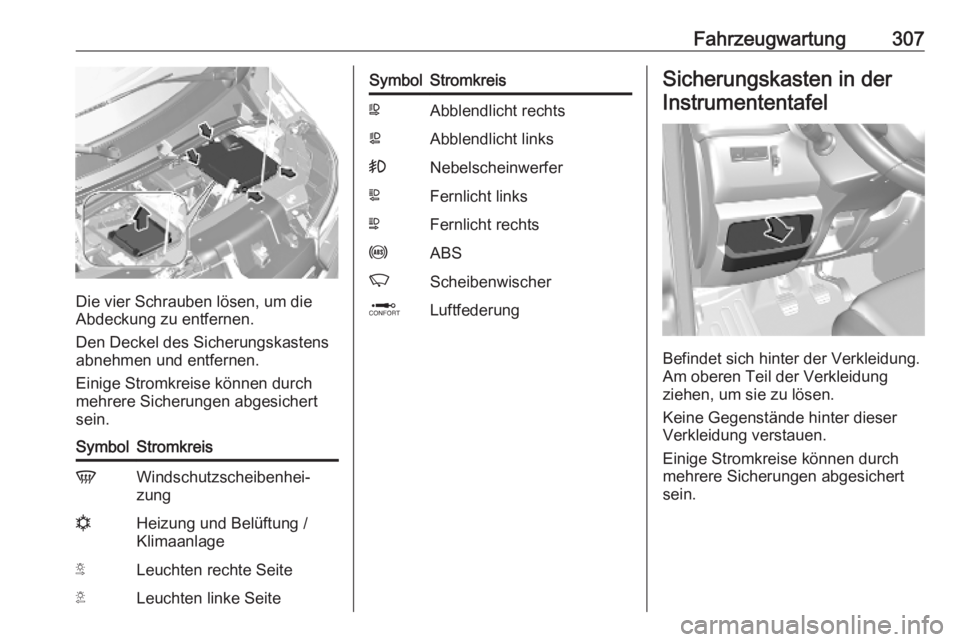

Fahrzeugwartung307
Die vier Schrauben lösen, um die
Abdeckung zu entfernen.
Den Deckel des Sicherungskastens
abnehmen und entfernen.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
SymbolStromkreisVWindschutzscheibenhei‐
zungnHeizung und Belüftung /
KlimaanlageSLeuchten rechte SeiteTLeuchten linke SeiteSymbolStromkreisWAbblendlicht rechtsaAbblendlicht links>NebelscheinwerferLFernlicht linksNFernlicht rechtsuABSKScheibenwischerQLuftfederungSicherungskasten in der
Instrumententafel
Befindet sich hinter der Verkleidung.
Am oberen Teil der Verkleidung
ziehen, um sie zu lösen.
Keine Gegenstände hinter dieser
Verkleidung verstauen.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.

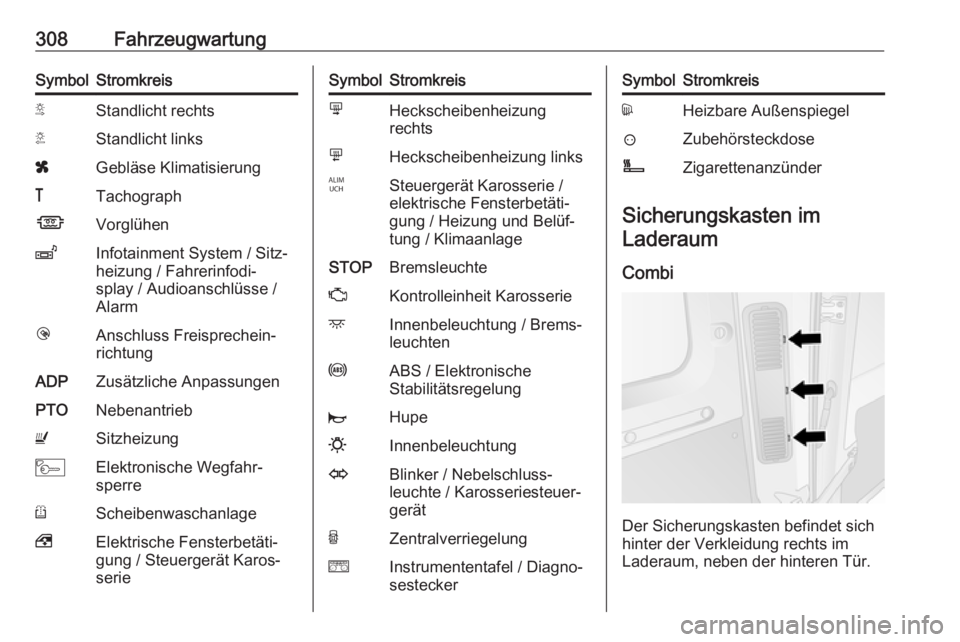

308FahrzeugwartungSymbolStromkreisSStandlicht rechtsTStandlicht linksxGebläse Klimatisierung&TachographÍVorglühenZInfotainment System / Sitz‐
heizung / Fahrerinfodi‐
splay / Audioanschlüsse /
AlarmlAnschluss Freisprechein‐
richtungADPZusätzliche AnpassungenPTONebenantriebUSitzheizungMElektronische Wegfahr‐
sperreRScheibenwaschanlage,Elektrische Fensterbetäti‐
gung / Steuergerät Karos‐
serieSymbolStromkreisnHeckscheibenheizung
rechtsmHeckscheibenheizung linksISteuergerät Karosserie /
elektrische Fensterbetäti‐
gung / Heizung und Belüf‐
tung / KlimaanlageSTOPBremsleuchteZKontrolleinheit KarosseriedInnenbeleuchtung / Brems‐
leuchtenuABS / Elektronische
StabilitätsregelungjHupe0InnenbeleuchtungOBlinker / Nebelschluss‐
leuchte / Karosseriesteuer‐
gerätUZentralverriegelungeInstrumententafel / Diagno‐
sesteckerSymbolStromkreisdHeizbare Außenspiegel?ZubehörsteckdoseÌZigarettenanzünder
Sicherungskasten im
Laderaum
Combi
Der Sicherungskasten befindet sich
hinter der Verkleidung rechts im
Laderaum, neben der hinteren Tür.

Fahrzeugwartung309Die Verkleidung mit einem geeigne‐
ten Werkzeug wie einem Schlitz-
Schraubendreher an den
drei Positionen abclipsen, die in der
Abbildung gekennzeichnet sind.
Keine Gegenstände hinter dieser
Verkleidung verstauen.Nr.Stromkreis1Geschwindigkeit 3: zusätzlicher
Verdampfer2Geschwindigkeit 2: zusätzlicher
Verdampfer3Geschwindigkeit 1: zusätzlicher
Verdampfer
Bus
Der Sicherungskasten befindet sich
unter der Stufenverkleidung unten
rechts im Laderaum.
Die Verkleidung mit einem geeigne‐
ten Werkzeug wie einem Schlitz-
Schraubendreher an den
drei Positionen abclipsen, die in der Abbildung gekennzeichnet sind.
Keine Gegenstände hinter dieser
Verkleidung verstauen.

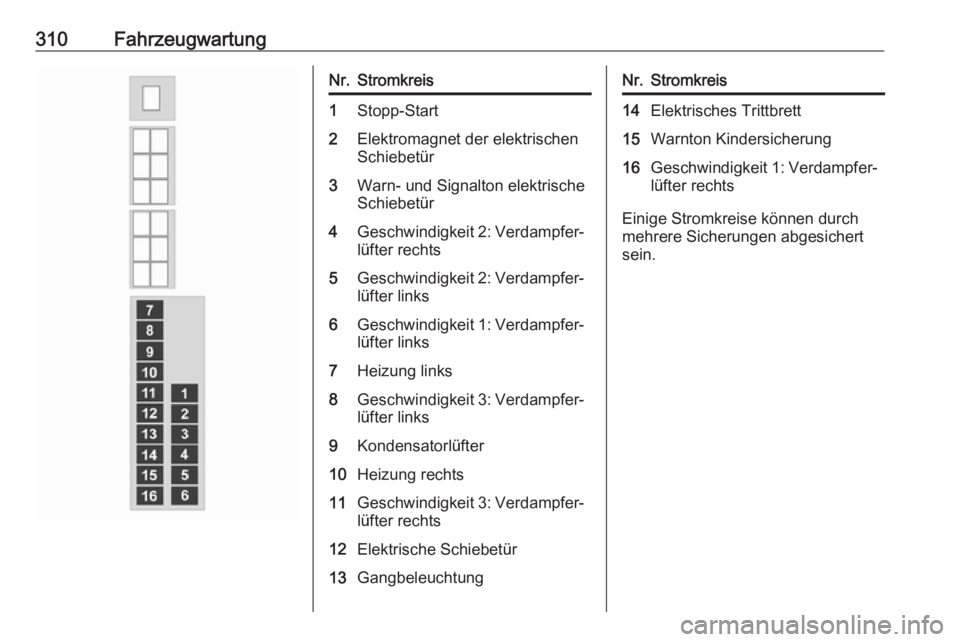

310FahrzeugwartungNr.Stromkreis1Stopp-Start2Elektromagnet der elektrischen
Schiebetür3Warn- und Signalton elektrische
Schiebetür4Geschwindigkeit 2: Verdampfer‐
lüfter rechts5Geschwindigkeit 2: Verdampfer‐ lüfter links6Geschwindigkeit 1: Verdampfer‐
lüfter links7Heizung links8Geschwindigkeit 3: Verdampfer‐ lüfter links9Kondensatorlüfter10Heizung rechts11Geschwindigkeit 3: Verdampfer‐
lüfter rechts12Elektrische Schiebetür13GangbeleuchtungNr.Stromkreis14Elektrisches Trittbrett15Warnton Kindersicherung16Geschwindigkeit 1: Verdampfer‐
lüfter rechts
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
