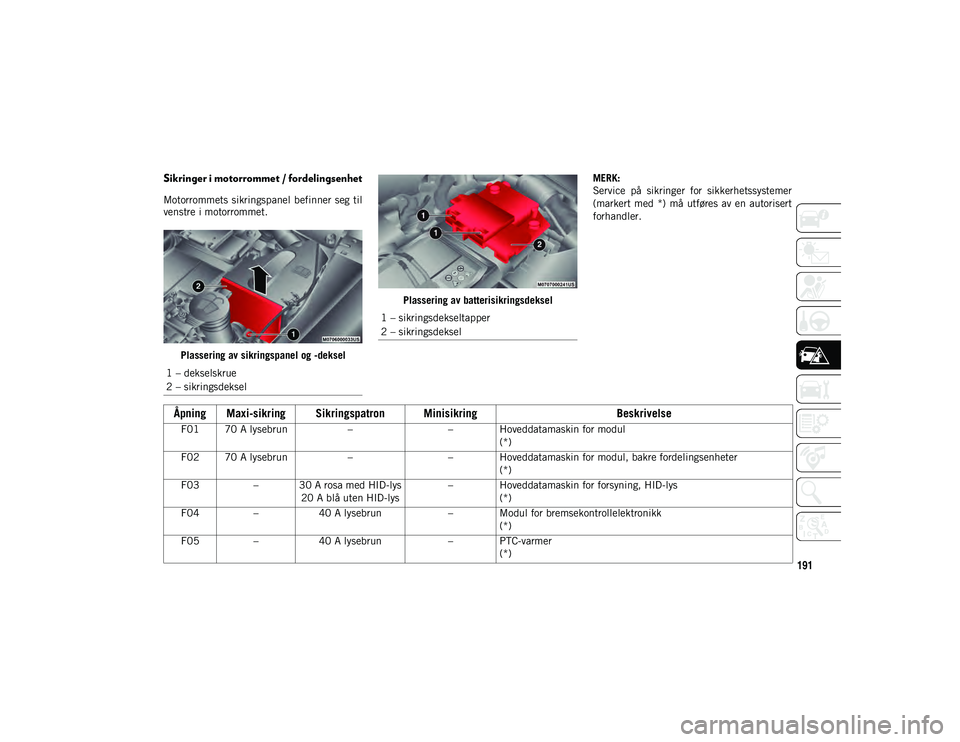

Sikringer i motorrommet / fordelingsenhet
Motorrommets sikringspanel befinner seg til
venstre i motorrommet.Plassering av sikringspanel og -deksel Plassering av batterisikringsdekselMERK:
Service på sikringer for sikkerhetssystemer
(markert med *) må utføres av en autorisert
forhandler.
1 – dekselskrue
2 – sikringsdeksel
1 – sikringsdekseltapper
2 – sikringsdeksel
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
F01 70 A lysebrun–– Hoveddatamaskin for modul
(*)
F02 70 A lysebrun –– Hoveddatamaskin for modul, bakre fordelingsenheter
(*)
F03 – 30 A rosa med HID-lys
20 A blå uten HID-lys – Hoveddatamaskin for forsyning, HID-lys
(*)
F04 –40 A lysebrun – Modul for bremsekontrollelektronikk
(*)
F05 –40 A lysebrun – PTC-varmer
(*)
20_MP_UG_NO_EU_t.book Page 191

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
192
F06 40 A oransje ––Startrelé
(*)
F07 40 A oransje –– Bakre fordelingsenhet for bruk av tilhenger
(*)
F08 – 30 A rosa – Forsyning for TCM, AGSM, rattkontroll
(*)
F09 – –7,5 A brun ECM, TCM, radiatorviftekontroll

(*)
F10 – –20 A gul Horn
F11 – –20 A gul – 1,4 l
bensin- og diesel -
motorer
25 A klar – 2,4 l motorer / UREA ECM/PCM/UREA drivstoffinnsprøytning
(*)
F14 – –7,5 A brun Dieselveivhusvarmer
(*)
F15 40 A oransje –– Bremsekontrollmodul, pumpe
(*)
F16 – –10 A rød Motorkontrollmodul, automatisk girkasse
(*)
F17 – –10 A rød Motorsekundærlast
(*)
F18 – –20 A gul 12 Volt bakre lasteuttak, tenningsdrift
F19 – –7,5 A brun Klimaanleggkompressor
F20 – –20 A gul Sigarettennerplugg
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
20_MP_UG_NO_EU_t.book Page 192

193

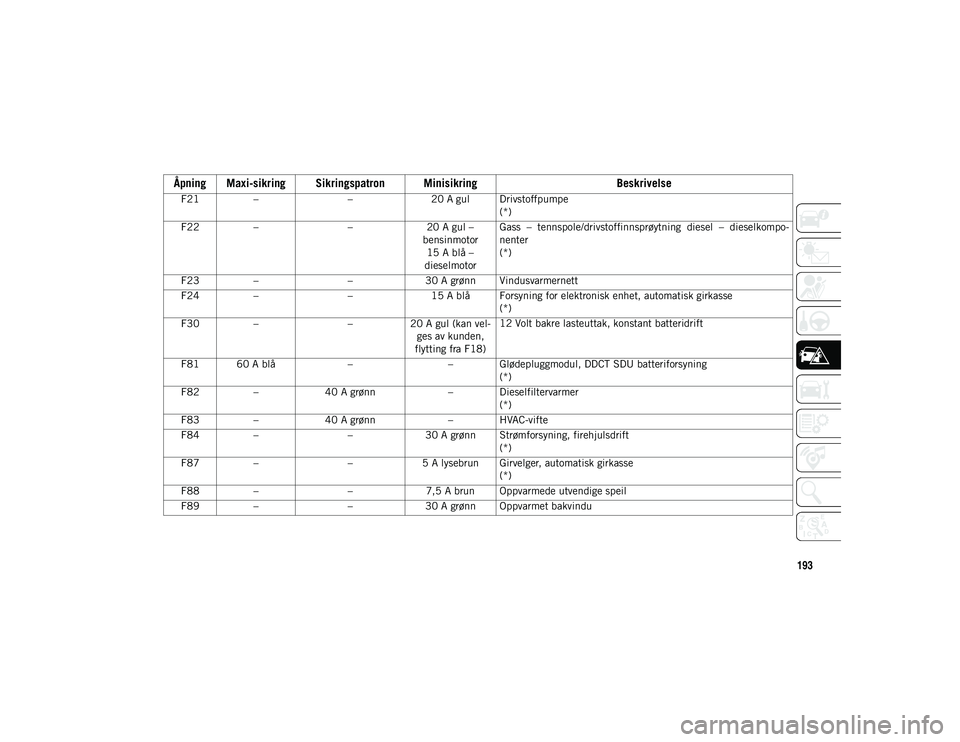

F21– –20 A gul Drivstoffpumpe
(*)
F22 – –20 A gul –
bensinmotor 15 A blå –
dieselmotor Gass – tennspole/drivstoffinnsprøytning diesel – dieselkompo
-
nenter
(*)
F23 – –30 A grønn Vindusvarmernett
F24 – –15 A blå Forsyning for elektronisk enhet, automatisk girkasse
(*)
F30 – –20 A gul (kan vel -
ges av kunden,
flytting fra F18) 12 Volt bakre lasteuttak, konstant batteridrift
F81 60 A blå –– Glødepluggmodul, DDCT SDU batteriforsyning
(*)
F82 –40 A grønn – Dieselfiltervarmer
(*)
F83 –40 A grønn – HVAC-vifte
F84 – –30 A grønn Strømforsyning, firehjulsdrift
(*)
F87 – –5 A lysebrun Girvelger, automatisk girkasse
(*)
F88 – –7,5 A brun Oppvarmede utvendige speil
F89 – –30 A grønn Oppvarmet bakvindu
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
20_MP_UG_NO_EU_t.book Page 193

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
194
Sikringsboksen har ytterligere ATO-sikringsholdere installert nederst på boksen.F90
– –5 A lysebrun IBS-sensor (batteriets ladestatus)
(*)
Fxx – –10 A rød Dobbelt batterikontrollrelé med NON DDCT Trans
(*)
7,5 A brun Dobbelt batterikontrollrelé med DDCT Trans (*)
Åpning ATO-/UNIVAL-sikring Beskrivelse
F15 Amp beigeDrivetrain Control Module (DTCM, 4x4/AWD)
(*)
F2 10 A rødECM – start diagnostisk registrering
(*)
F3 2 A gråMod. rattkontroll
(*)
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
20_MP_UG_NO_EU_t.book Page 194

195
Sikringer i motorrommet / AUX-enhet
AUX-sikringspanelet befinner seg foran batteriet til venstre i motorrommet.
ÅpningMaxi-sikring Sikringspatron MinisikringBeskrivelse
F01 ––20 A gul NOX-sensormating
F02 ––10 A rød PM-sensormating
F03 ––15 A blå SCR-modulmating
F05 –30 A rosa –ATS-relémating
F06 –40 A lysebrun –SCR-modulmating
Åpning HC Micro ISO Beskrivelse
R1 30 AATS-relé
R2 30 ASCR-relé
20_MP_UG_NO_EU_t.book Page 195

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
196
Innvendige sikringer
Den innvendige sikringstavlen befinner seg i passasjerkupeen på dashbordpanelet på venstre side under instrumentpanelet.
MERK:
Service på sikringer for sikkerhetssystemer (markert med *) må utføres av en autorisert forhandler.
Åpning BladsikringBeskrivelse
F31 7,5 A brun Styreenhet til sikkerhetssystem
F33 20 A gul Vindusmotor, passasjer
F34 20 A gul Vindusmotor, fører
F36 20 A gul Innbruddsmodul/-alarm, radio, UCI-/USB-port, VSU, klimakontroll, elektronisk rattlås, elektriske innfellbare
speil, sikkerhetsgateway/DTV
F37 10 A rød Instrumentpanelgruppe, Drivetrain Control Module, adaptiv cruisekontroll, ECC-vifte (HVAC) (*)
F38 20 A gul Låsing/opplåsing av dør, utløsing av bakluke
F42 7,5 A brun Bremsesystemmodul, elektrisk servostyring (*)
F43 20 A gul Spylerpumpe, foran og bak
F47 20 A gul Løftemekanisme for venstre bakvindu
F48 20 A gul Løftemekanisme for høyre bakvindu
F49 7,5 A brun Parkeringsassistent, blindsone, spenningsstabilisator, fuktighetssensor, elektronisk rattlås, temperaturregis -
trering, speil, oppvarmede seter, lys- og regnsensor, start/stopp-bryter
(*)
F50 7,5 A brun Styreenhet til sikkerhetssystem (*)
20_MP_UG_NO_EU_t.book Page 196

197
Fordelingsenhet for sikring/relé i bakre
bagasjeområde
Du får tilgang til sikringene ved å fjerne
tilgangsdøren fra venstre bakpanel i det
bakre bagasjeområdet.Bakre bagasjeområde Tilgangsdør til sikringspanel Trykk på tappene og løft opp for å fjerne
sikringsdekselet.
Bakre bagasjeområde Deksel til sikringspanel Sikringene kan være plassert i to enheter.
Sikringsholder nr. 1 er plassert nærmest
baksiden av kjøretøyet, og sikringsholder nr.
2 (hvis utstyrt med slepeutstyr for tilhenger)
er plassert nærmest fronten på kjøretøyet.
F51 7,5 A brun Elektronisk klimakontroll, klassifisering av personer i bilen, ryggekamera, klimakontroll, høydejustering av
frontlys, terrengvalg, oppvarmet bakvindu, tilhengertauing, følbar avdrift fra kjørefelt
(*)
F53 7,5 A brun Nøkkelfritt tenningsknutepunkt, elektrisk parkeringsbrems, RF-hub, gruppe (*)

F94 15 A blå Førersete med justerbar korsryggstøtte, kraftuttak
Åpning Bladsikring
Beskrivelse
20_MP_UG_NO_EU_t.book Page 197

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
198
MERK:
Service på sikringer for sikkerhetssystemer (markert med *) må utføres av en autorisert forhandler.
Sikringsholder nr. 1
Åpning Minisikring Beskrivelse
F130 A grønn Vekselretter
(*)
F2 30 A grønn Sete med minne
F3 20 A gulSoltak – hvis tilgjengelig
F4 30 A grønn Elektrisk sete (passasjersiden)
F5 30 A grønn Elektrisk sete (førersiden)
F6 7,5 A brun Elektrisk korsryggstøtte (elektriske seter)
F7 15 A blåOppvarmet ratt / ventilerte seter
F8 20 A gulOppvarmede seter
Sikringsholder nr. 2
Åpning Minisikring Beskrivelse
F110 A rødTTM IGN-mating
F5 15 A blåKontroller for utvendige lys (førersiden)
F6 15 A blåKontroller for utvendige lys (passasjersiden)
F7 10 A rød
Batteriforsyning for TTM-forbindelsesledning
(*)
