2020 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

207
F59–30 A rosa Modulo di comando trasmissione (DTCM) – se in dotazione
(*)
F60 20 A giallo –Presa di corrente – tunnel centrale
(*)
F61 20 A giallo –Luci di stop/indicatori di direzione traino rimorchio lato destro
– se in dotazione
F62 20 A giallo –Sbrinatore parabrezza – se in dotazione
F63 20 A giallo –Sedili anteriori riscaldati/ventilati – se in dotazione
F64 20 A giallo –Sedili posteriori riscaldati – se in dotazione
F65 10 A rosso –Sensore temperatura abitacolo/Sensore umidità/Modulo
sistema di assistenza conducente (DASM)/Modulo sistema di
assistenza al parcheggio (PAM)
(*)
F66 15 A blu –Climatizzatore (ECC)/Quadro plancia portastrumenti (IPC)/
Modulo gateway
(*)
F67 ––Non utilizzato
F68 ––Non utilizzato
F69 10 A rosso –Interruttore gruppo di rinvio (TSBM)/pannello di chiusura attiva
della griglia (AGS) – se in dotazione con motori a benzina
(*)
F70 5 A marrone chiaro –Sensore batteria intelligente (IBS)
(*)
F71 ––Non utilizzato
F72 10 A rosso –Specchi riscaldati (benzina)/sensore PM (diesel)
Cavità Fusibile a lama Fusibile a cartuccia Descrizione
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 207

IN CASO DI EMERGENZA
208

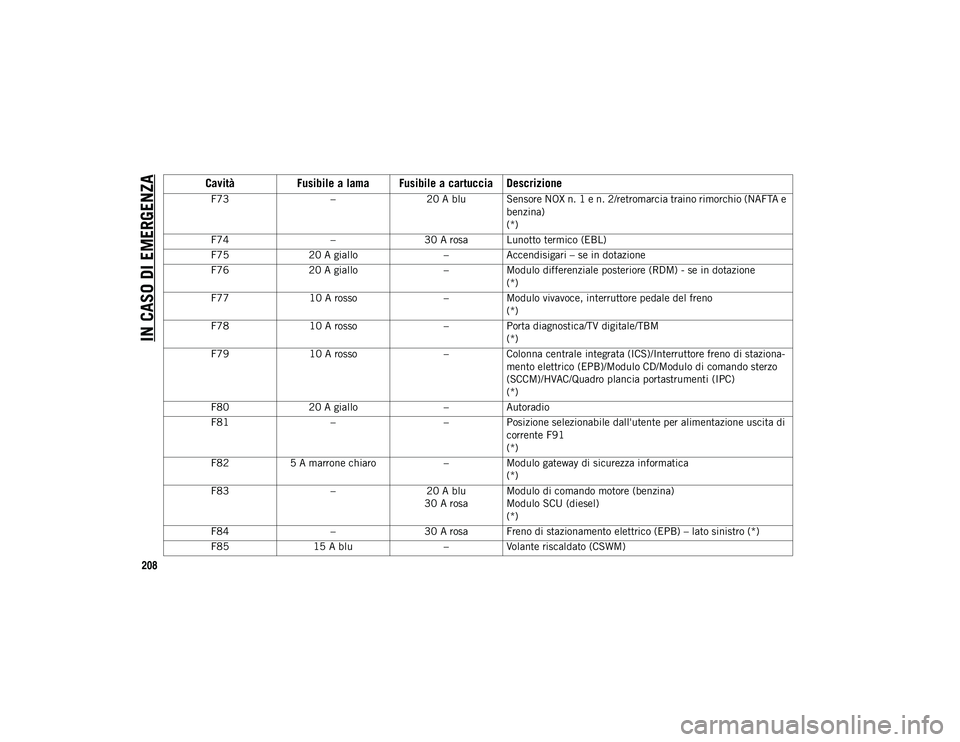

F73–20 A blu Sensore NOX n. 1 e n. 2/retromarcia traino rimorchio (NAFTA e
benzina)
(*)
F74 –30 A rosa Lunotto termico (EBL)
F75 20 A giallo –Accendisigari – se in dotazione
F76 20 A giallo –Modulo differenziale posteriore (RDM) - se in dotazione
(*)
F77 10 A rosso –Modulo vivavoce, interruttore pedale del freno
(*)
F78 10 A rosso –Porta diagnostica/TV digitale/TBM
(*)
F79 10 A rosso –Colonna centrale integrata (ICS)/Interruttore freno di staziona-
mento elettrico (EPB)/Modulo CD/Modulo di comando sterzo
(SCCM)/HVAC/Quadro plancia portastrumenti (IPC)
(*)
F80 20 A giallo –Autoradio
F81 ––Posizione selezionabile dall'utente per alimentazione uscita di
corrente F91
(*)
F82 5 A marrone chiaro –Modulo gateway di sicurezza informatica
(*)
F83 –20 A blu
30 A rosa Modulo di comando motore (benzina)
Modulo SCU (diesel)
(*)
F84 –30 A rosa Freno di stazionamento elettrico (EPB) – lato sinistro (*)
F85 15 A blu –Volante riscaldato (CSWM)
Cavità Fusibile a lama Fusibile a cartuccia Descrizione
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 208

209
* Il mini fusibile da 30 A è stato sostituito con l'interruttore automatico da 25 A.
F8620 A giallo –Avvisatori acustici
F87 ––Non utilizzato
F88 10 A rosso –Segnalazione cintura di sicurezza non allacciata (SBR)/teleca-
mera intelligente (*)
F89 10 A rosso –Assetto proiettori automatico – se in dotazione – proiettore
F90 ––Non utilizzato
F91 20 A giallo –Presa di corrente posteriore – se in dotazione / selezionabile
dall'utente (*)
F92 ––Non utilizzato
F93 –40 A verde Modulo impianto frenante (BSM) – motorino pompa (*)
F94 –30 A rosa Freno di stazionamento elettrico (EPB) – lato destro (*)
F95 10 A rosso –Modulo tetto apribile/modulo sensore pioggia (LRSM)/Modulo
specchietto elettrocromatico (ECMM)/doppia porta USB (poste-
riore)/illuminazione presa di corrente console/TV digitale
F96 10 A rosso –Centralina dei sistemi di protezione (ORC)/(air bag) (*)
F97 10 A rosso –Centralina dei sistemi di protezione (ORC)/(air bag) (*)
F98 25 A trasparente –Amplificatore audio/ANC
F99 ––Non utilizzato
F100 ––Non utilizzato
Interruttori automatici
CB1 30 A *Sedile a regolazione elettrica (lato guida)
CB2 30 A *Sedile a regolazione elettrica (lato passeggero)
CB3 25 AAlzacristalli elettrici
CavitàFusibile a lama Fusibile a cartuccia Descrizione
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 209

IN CASO DI EMERGENZA
210

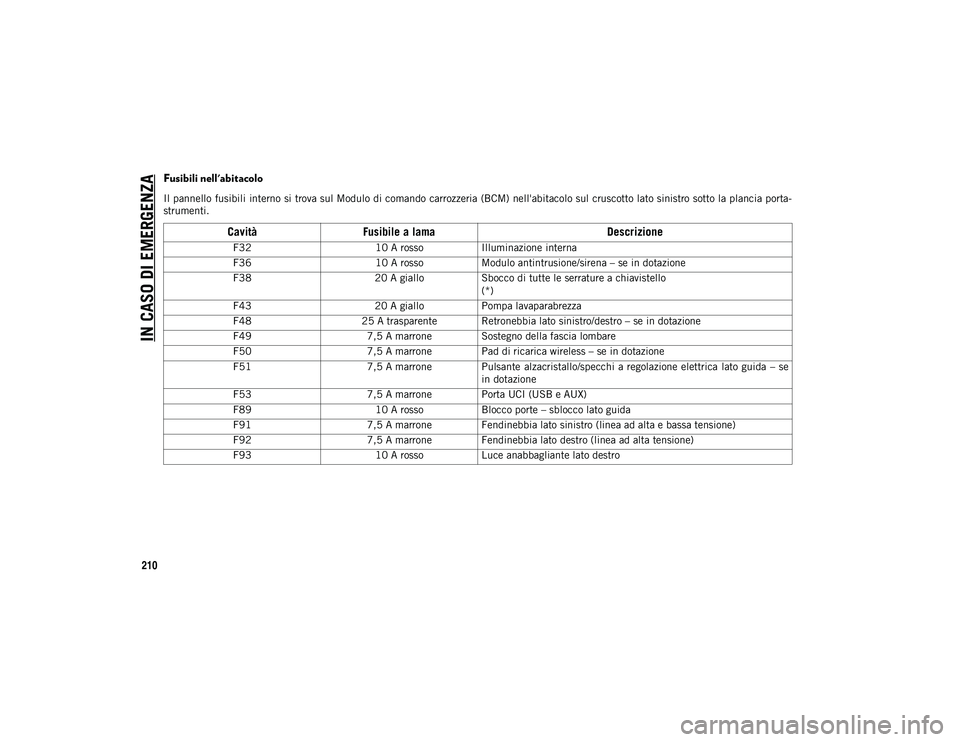

Fusibili nell'abitacolo
Il pannello fusibili interno si trova sul Modulo di comando carrozzeria (BCM) nell'abitacolo sul cruscotto lato sinistro sotto la plancia porta-
strumenti.
CavitàFusibile a lama Descrizione
F3210 A rossoIlluminazione interna
F36 10 A rossoModulo antintrusione/sirena – se in dotazione
F38 20 A gialloSbocco di tutte le serrature a chiavistello
(*)
F43 20 A gialloPompa lavaparabrezza
F48 25 A trasparente Retronebbia lato sinistro/destro – se in dotazione
F49 7,5 A marrone Sostegno della fascia lombare
F50 7,5 A marrone Pad di ricarica wireless – se in dotazione
F51 7,5 A marrone Pulsante alzacristallo/specchi a regolazione elettrica lato guida – se
in dotazione
F53 7,5 A marrone Porta UCI (USB e AUX)
F89 10 A rossoBlocco porte – sblocco lato guida
F91 7,5 A marrone Fendinebbia lato sinistro (linea ad alta e bassa tensione)
F92 7,5 A marrone Fendinebbia lato destro (linea ad alta tensione)
F93 10 A rossoLuce anabbagliante lato destro
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 210

211
(Continued)
SOLLEVAMENTO DELLA
VETTURA E SOSTITUZIONE
DI UNA RUOTA
Alloggiamento del martinetto/
Alloggiamento ruota di scorta
Il martinetto, i cunei bloccaruota e la ruota di
scorta sono riposti sotto il pianale di carico,
dietro il sedile posteriore.
1. Aprire il portellone.
2. Sollevare la maniglia del pianale dicarico, quindi il coperchio di accesso per
individuare il martinetto e gli attrezzi. Maniglia del pianale di carico
3. Rimuovere il gancio dalla posizione di stivaggio sul lato posteriore del pianale di
carico e posizionare il gancio sulla parte
superiore della carrozzeria tra la flangia e
la guarnizione. In tal modo il pianale di
carico viene mantenuto sollevato per
raggiungere il martinetto e la ruota di
scorta.
AVVERTENZA!
È estremamente rischioso tentare di
sostituire una ruota sul lato della vettura
vicino alla corsia di marcia. Spingere
pertanto la vettura in modo che sia suffi-
cientemente lontana dalla strada per
evitare il rischio di essere investiti
durante questa operazione.
Stare sotto una vettura sollevata con il
martinetto è estremamente pericoloso.
La vettura potrebbe scivolare dal
sostegno e causare gravi lesioni. Si corre
il rischio di essere schiacciati. Non
mettersi mai, nemmeno con una parte
del corpo, sotto la vettura sollevata con il
martinetto in dotazione. Qualora sia
necessario operare sotto la vettura, rivol-
gersi a una Rete Assistenziale dove la
stessa potrà essere sistemata su un
ponte elevatore.
Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
Il martinetto è un attrezzo apposita-
mente studiato solo per la sostituzione
degli pneumatici. Non utilizzare il marti-
netto per sollevare la vettura per scopi di
manutenzione. La vettura deve essere
sollevata solo su superfici piane. Evitare
terreni ghiacciati o scivolosi.
AVVERTENZA! (Continued)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 211

IN CASO DI EMERGENZA
212
4. Rimuovere il dispositivo di fissaggio delmartinetto e della ruota di scorta.
Dispositivo di fissaggio del martinetto e della ruota di scorta
5. Rimuovere i cunei.
6. Rimuovere come gruppo unico il marti- netto a parallelogramma e la chiave per
bulloni dalla ruota di scorta. Ruotare la
vite del martinetto verso sinistra per
allentare la chiave per bulloni e smon-
tarla dal complessivo martinetto. Complessivo martinetto e attrezzi
NOTA:
La leva del martinetto viene fissata lateral-
mente al martinetto grazie a due punti di
attacco. Quando il martinetto è parzialmente
esteso, la tensione tra i due punti di attacco
mantiene la leva in posizione.
7. Togliere la ruota di scorta.Operazioni preliminari per l'uso del
martinetto
1. Parcheggiare la vettura su una superficie piana e solida, il più lontano possibile dal
bordo della carreggiata stradale. Evitare
le zone ghiacciate o sdrucciolevoli.
2. Inserire le luci di emergenza.
3. Azionare anche il freno di stazionamento.
4. Portare il selettore marce in posizione P (parcheggio) (cambio automatico) o R
(retromarcia) (cambio manuale).
5. Disinserire il dispositivo di accensione.
AVVERTENZA!
Se lasciati nell'abitacolo, la ruota e il
martinetto costituiscono un serio pericolo
per l'incolumità degli occupanti in caso di
incidenti o di brusche frenate. Riporre
quindi sempre sia il martinetto sia la ruota
nei rispettivi alloggiamenti. Far riparare o
sostituire tempestivamente lo pneumatico
sgonfio.
AVVERTENZA!
È estremamente rischioso tentare di
sostituire una ruota sul lato della vettura
vicino alla corsia di marcia. Spingere
pertanto la vettura in modo che sia
sufficientemente lontana dalla strada per
evitare di essere investiti durante questa
operazione.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 212

213
(Continued)
6. Bloccare con cunei la parte anteriore eposteriore della ruota diagonalmente
opposta a quella da sostituire. Ad
esempio, bloccare la ruota posteriore
sinistra se si deve sostituire quella ante-
riore destra.
Cunei bloccaruota
NOTA:
Prima di sollevare la vettura assicurarsi che
siano scesi tutti gli occupanti.Istruzioni d'uso del martinetto
AVVERTENZA!
Attenersi rigorosamente alle seguenti
avvertenze relative alla sostituzione della
ruota, onde evitare lesioni personali o
danni alla vettura:
Prima di sollevare la vettura, parcheg-
giare sempre su una superficie stabile e
in piano, il più lontano possibile dal
bordo della carreggiata stradale.
Inserire le luci di emergenza.
Bloccare con appositi cunei la ruota
diagonalmente opposta a quella da sosti-
tuire.
Inserire a fondo il freno di stazionamento
e portare il cambio automatico nella
posizione P (parcheggio) o il cambio
manuale nella posizione R (retromarcia).
Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
Non fare sedere nessuno all'interno della
vettura sollevata dal martinetto.
Non posizionarsi sotto la vettura solle-
vata dal martinetto. Qualora sia neces-
sario operare sotto la vettura, rivolgersi a
una Rete Assistenziale dove la stessa
potrà essere sistemata su un ponte
elevatore.
Utilizzare il martinetto solo nelle posi-
zioni indicate e per il sollevamento della
vettura durante la sostituzione di una
ruota.
Se si interviene su una carreggiata o in
prossimità di quest'ultima, prestare la
massima attenzione ai veicoli in transito.
Per avere la certezza che le ruote di
scorta, sgonfie o gonfiate, siano riposte
saldamente, occorre riporle con lo stelo
della valvola rivolto verso terra.
AVVERTENZA! (Continued)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 213

IN CASO DI EMERGENZA
214
1. Togliere la ruota di scorta, il martinetto, icunei bloccaruota e la chiave per bulloni.
2. Se la vettura è dotata di cerchi in allu- minio in cui il coprimozzo copre i bulloni,
utilizzare con molta attenzione la chiave
per bulloni per scalzare il coprimozzo
prima di sollevare la vettura.
3. Prima di sollevare la vettura, allentare con la chiave i bulloni, senza ancora
rimuoverli, sulla ruota con lo pneumatico
sgonfio. Ruotare i bulloni di un giro in
senso antiorario mentre la ruota è ancora
appoggiata a terra.
4. Posizionare il martinetto a terra sotto il punto più vicino allo pneumatico.
Ruotare la vite del martinetto in senso
orario per inserire saldamente la staffa
del martinetto nella zona di sollevamento
del longherone sottoporta, centrando la
staffa del martinetto nell'intaglio del rive-
stimento del sottoporta. Punti di sollevamento
Punto di sollevamento anteriore per martinetto Punto di sollevamento anteriore
Punto di sollevamento posteriore per martinetto
ATTENZIONE!
Non tentare di sollevare la vettura
posizionando il martinetto in punti diversi
da quelli indicati nelle "Istruzioni d'uso del
martinetto" per questa vettura.
