119(Continued)
Posizioni degli air bag e delle imbottiture di protezione ginocchia anterioriFunzioni air bag anteriori lato guida e lato
passeggero
L'impianto degli air bag anteriori a tecno-
logia avanzata è costituito da air bag ante-
riori lato guida e lato passeggero multistadio.
L'impianto fornisce un'erogazione adeguata
al livello di gravità e al tipo di incidente in
base al rilevamento della centralina dei
sistemi di protezione (ORC) che potrebbe
ricevere informazioni dai sensori d'urto fron-
tali (se in dotazione) o dai componenti di
altri sistemi.
Il dispositivo di gonfiaggio del primo stadio
viene attivato immediatamente in caso di
urto che richieda l'apertura dell'air bag.
Un'erogazione di energia ridotta viene utiliz-
zata nelle collisioni meno violente. Per le
collisioni più gravi viene utilizzata un'energia
maggiore.
1 – Air bag anteriore lato guida
2 – Air bag anteriore lato passeggero
3 – Imbottitura di protezione ginocchia lato
passeggero
4 – Air bag ginocchia supplementare/imbot-
titura di protezione ginocchia lato guida
AVVERTENZA!
Una regolazione dei sedili che porti il
corpo troppo vicino al volante o alla
plancia portastrumenti può implicare
lesioni gravi, anche letali, per gli occu-
panti in caso di attivazione degli air bag
anteriori. L'attivazione richiede uno
spazio adeguato. Regolare quindi i sedili
in modo che sia possibile afferrare il
volante o toccare la plancia portastru-
menti con le braccia distese in maniera
naturale.
NON USARE MAI un sistema di prote-
zione per bambini rivolto in posizione
contromarcia su un sedile protetto da un
AIR BAG ATTIVO, si potrebbero provo-
care LESIONI GRAVI o MORTALI al
BAMBINO.
Non montare sistemi di protezione per
bambini in posizione contromarcia sul
sedile anteriore di una vettura. Utilizzare
i sistemi di protezione per bambini con
posizionamento contromarcia solo sui
sedili posteriori. Se la vettura non è
dotata di sedile posteriore, non traspor-
tare bambini con sistema di protezione
in posizione contromarcia con tale
vettura.
L'attivazione di un air bag anteriore lato
passeggero può causare gravi lesioni,
con conseguenze anche letali, per i
bambini di 12 anni o età inferiore e per
i neonati che viaggiano in un sistema di
protezione rivolto contromarcia.
AVVERTENZA! (Continued)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 119

SICUREZZA

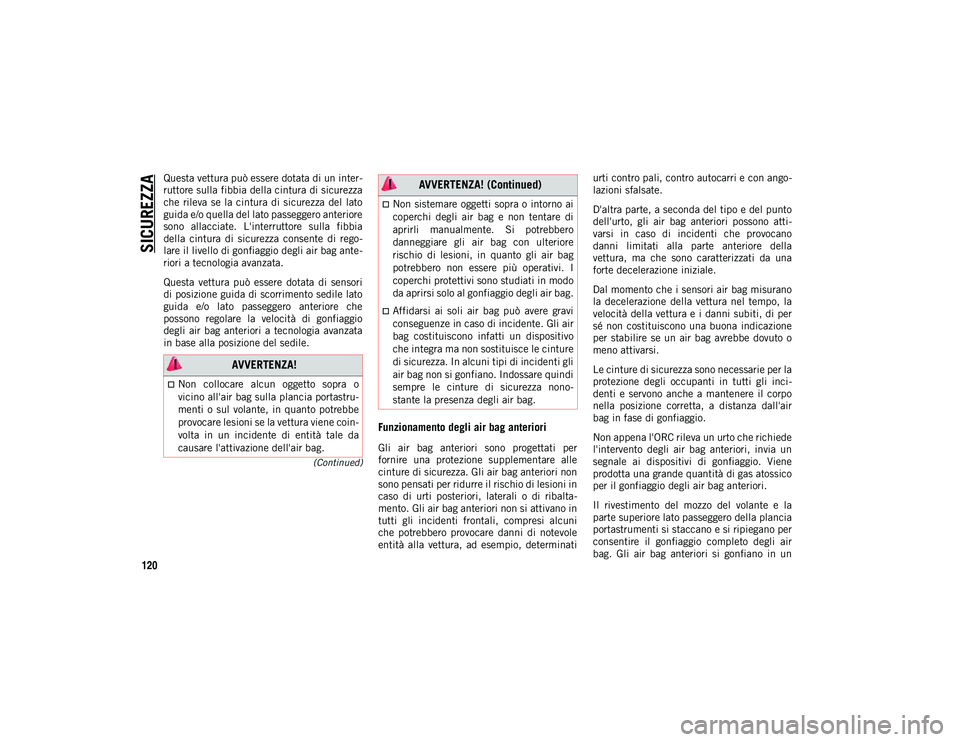

120
(Continued)
Questa vettura può essere dotata di un inter-
ruttore sulla fibbia della cintura di sicurezza
che rileva se la cintura di sicurezza del lato
guida e/o quella del lato passeggero anteriore
sono allacciate. L'interruttore sulla fibbia
della cintura di sicurezza consente di rego-
lare il livello di gonfiaggio degli air bag ante-
riori a tecnologia avanzata.
Questa vettura può essere dotata di sensori
di posizione guida di scorrimento sedile lato
guida e/o lato passeggero anteriore che
possono regolare la velocità di gonfiaggio
degli air bag anteriori a tecnologia avanzata
in base alla posizione del sedile.
Funzionamento degli air bag anteriori
Gli air bag anteriori sono progettati per
fornire una protezione supplementare alle
cinture di sicurezza. Gli air bag anteriori non
sono pensati per ridurre il rischio di lesioni in
caso di urti posteriori, laterali o di ribalta-
mento. Gli air bag anteriori non si attivano in
tutti gli incidenti frontali, compresi alcuni
che potrebbero provocare danni di notevole
entità alla vettura, ad esempio, determinatiurti contro pali, contro autocarri e con ango-
lazioni sfalsate.
D'altra parte, a seconda del tipo e del punto
dell'urto, gli air bag anteriori possono atti-
varsi in caso di incidenti che provocano
danni limitati alla parte anteriore della
vettura, ma che sono caratterizzati da una
forte decelerazione iniziale.
Dal momento che i sensori air bag misurano
la decelerazione della vettura nel tempo, la
velocità della vettura e i danni subiti, di per
sé non costituiscono una buona indicazione
per stabilire se un air bag avrebbe dovuto o
meno attivarsi.
Le cinture di sicurezza sono necessarie per la
protezione degli occupanti in tutti gli inci-
denti e servono anche a mantenere il corpo
nella posizione corretta, a distanza dall'air
bag in fase di gonfiaggio.
Non appena l'ORC rileva un urto che richiede
l'intervento degli air bag anteriori, invia un
segnale ai dispositivi di gonfiaggio. Viene
prodotta una grande quantità di gas atossico
per il gonfiaggio degli air bag anteriori.
Il rivestimento del mozzo del volante e la
parte superiore lato passeggero della plancia
portastrumenti si staccano e si ripiegano per
consentire il gonfiaggio completo degli air
bag. Gli air bag anteriori si gonfiano in un
AVVERTENZA!
Non collocare alcun oggetto sopra o
vicino all'air bag sulla plancia portastru-
menti o sul volante, in quanto potrebbe
provocare lesioni se la vettura viene coin-
volta in un incidente di entità tale da
causare l'attivazione dell'air bag.
Non sistemare oggetti sopra o intorno ai
coperchi degli air bag e non tentare di
aprirli manualmente. Si potrebbero
danneggiare gli air bag con ulteriore
rischio di lesioni, in quanto gli air bag
potrebbero non essere più operativi. I
coperchi protettivi sono studiati in modo
da aprirsi solo al gonfiaggio degli air bag.
Affidarsi ai soli air bag può avere gravi
conseguenze in caso di incidente. Gli air
bag costituiscono infatti un dispositivo
che integra ma non sostituisce le cinture
di sicurezza. In alcuni tipi di incidenti gli
air bag non si gonfiano. Indossare quindi
sempre le cinture di sicurezza nono-
stante la presenza degli air bag.
AVVERTENZA! (Continued)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 120

121
tempo inferiore a quello di un battito di
palpebre. Quindi gli air bag anteriori si sgon-
fiano rapidamente continuando a contenere
il movimento dei passeggeri dei sedili ante-
riori.
Imbottiture di protezione ginocchia
Le imbottiture di protezione ginocchia
proteggono le ginocchia di conducente e
passeggero anteriore e consentono agli occu-
panti dei sedili anteriori di mantenere la
giusta posizione per una migliore interazione
con gli air bag anteriori.
Air bag ginocchia supplementare lato guida
Questa vettura è dotata di un air bag ginoc-
chia supplementare lato guida situato nella
plancia portastrumenti sotto il piantone dello
sterzo. L'air bag ginocchia supplementare
lato guida fornisce una maggiore protezione
durante un impatto frontale agendo insiemealle cinture di sicurezza, ai pretensionatori e
agli air bag anteriori.
Air bag laterali supplementari
Air bag laterali supplementari montati sul
sedile (SAB) – se in dotazione
La vettura potrebbe essere dotata anche di
air bag laterali supplementari montati sul
sedile (SAB). Se la vettura è dotata di air bag
laterali supplementari montati sul sedile
(SAB), fare riferimento alle informazioni
riportate di seguito.
Gli air bag laterali supplementari montati sul
sedile (SAB) sono situati sul lato esterno dei
sedili anteriori. Gli air bag SAB sono contras-
segnati dalla scritta "SRS AIRBAG" o
"AIRBAG" su un'etichetta o sul rivestimento
laterale esterno dei sedili.
Etichetta dell'air bag laterale supplementare montato sul sedile anteriore Gli air bag SAB, se in dotazione, possono
contribuire a ridurre il rischio di lesioni per
gli occupanti durante alcuni tipi di impatti
laterali insieme alla potenziale protezione
offerta dalle cinture di sicurezza e dalla
struttura della carrozzeria.
L'attivazione dell'air bag SAB provoca l'aper-
tura della giunzione sul lato esterno della
copertura di rivestimento dello schienale.
L'air bag SAB si gonfia, fuoriuscendo dalla
giunzione del sedile, nello spazio tra l'occu-
pante e la porta. L'air bag SAB si gonfia a
una velocità estremamente elevata e con una
forza tale che potrebbe provocare lesioni se
non si è seduti correttamente o se vi sono
oggetti che occupano lo spazio di gonfiaggio.
I bambini sono esposti a un rischio di lesioni
di gran lunga maggiore in caso di attivazione
di un air bag.
AVVERTENZA!
Non perforare, tagliare o manomettere in
alcun modo le imbottiture di protezione
ginocchia.
Non montare alcun accessorio (luci,
stereo, autoradio CB, ecc.) sull'imbotti-
tura di protezione ginocchia. AVVERTENZA!
Non utilizzare fodere coprisedile e non
interporre altri oggetti tra l'occupante e
l'air bag laterale; le prestazioni possono
risultare compromesse e/o gli oggetti
interposti possono provocare gravi lesioni.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 121

SICUREZZA
122
Air bag laterale supplementare a tendina
gonfiabile (SABIC) – se in dotazione
La vettura potrebbe essere dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC). Se la vettura è dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC), fare riferimento alle informazioni
riportate di seguito.
Gli air bag laterali supplementari a tendina
gonfiabile (SABIC) sono situati sopra i
cristalli laterali. I rivestimenti che coprono
gli air bag SABIC sono indicati dalle
etichette "SRS AIRBAG" o "AIRBAG".Posizione dell'etichetta degli air bag laterali supplementari a tendina gonfiabili (SABIC)
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
lesioni alla testa o di altro tipo degli occu-
panti dei sedili anteriori e posteriori esterni durante alcuni tipi di incidenti con impatto
laterale insieme alla potenziale protezione
offerta dalle cinture di sicurezza e dalla
struttura della carrozzeria.
Gli air bag SABIC si gonfiano verso il basso,
coprendo i cristalli laterali. Gonfiandosi, l'air
bag SABIC allontana con forza il bordo
esterno del padiglione e copre il cristallo. Gli
air bag SABIC si gonfiano con una forza tale
da provocare lesioni se non si è seduti corret-
tamente e con la cintura di sicurezza allac-
ciata o se vi sono oggetti che occupano l'area
di attivazione degli air bag SABIC. I bambini
sono esposti a un rischio di lesioni di gran
lunga maggiore in caso di attivazione di un
air bag.
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
espulsione parziale o completa degli occu-
panti della vettura attraverso i cristalli late-
rali in alcuni tipi di incidenti con impatto
laterale.
Impatti laterali
Gli air bag laterali sono progettati per atti-
varsi in determinate condizioni di impatto
laterale. La centralina dei sistemi di prote-
zione (ORC) determina se l'attivazione degli
air bag laterali in un particolare impatto è
appropriata in base alla gravità e al tipo di
collisione. I sensori di impatto laterale AVVERTENZA!
Non montare attrezzature o accatastare
bagagli o altri carichi tanto in alto da
bloccare l'attivazione degli air bag
SABIC. Il rivestimento della porta al di
sopra dei cristalli laterali dove sono
ubicati gli air bag SABIC e il percorso di
attivazione, devono rimanere sgombri da
ostruzioni.
Per consentire il corretto funzionamento
degli air bag SABIC, non montare nella
vettura accessori che potrebbero alterare
il tetto. Non aggiungere alla vettura un
tetto apribile in aftermarket. Non
montare portapacchi che richiedano il
fissaggio mediante bulloni o viti sul tetto
della vettura. È assolutamente proibito
eseguire perforazioni sul tetto della
vettura.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 122

123
coadiuvano la centralina ORC nel determi-
nare la risposta adeguata in caso di colli-
sioni. Il sistema è tarato per attivare gli air
bag laterali in caso di impatti laterali della
vettura in collisioni che richiedono la prote-
zione degli occupanti tramite air bag late-
rale. Negli impatti laterali, gli air bag laterali
si gonfiano in modo indipendente; una colli-
sione sul lato sinistro provoca esclusiva-
mente il gonfiaggio dell'air bag laterale
sinistro, una collisione sul lato destro attiva
solo l'air bag laterale destro. I danni subiti
dalla vettura non sono di per sé un indicatore
valido dell'eventuale attivazione degli air bag
laterali.
Gli air bag laterali non si attivano in tutti gli
incidenti con impatto laterale; la loro attiva-
zione dipende anche dall'angolazione
dell'impatto o dall'urto effettivo sull'area
dell'abitacolo passeggeri. Gli air bag laterali
possono attivarsi durante urti frontali sfalsati
o angolati che prevedono l'attivazione degli
air bag anteriori.
Gli air bag laterali integrano il sistema di
protezione delle cinture di sicurezza. Gli air
bag laterali si attivano in meno di un battito
di ciglio.NOTA:
I coperchi degli air bag non sono immediata-
mente visibili sul rivestimento interno;
tuttavia si aprono durante l'attivazione
dell'air bag. AVVERTENZA!
Gli occupanti, inclusi i bambini, seduti
di fronte o troppo vicini agli air bag late-
rali, potrebbero subire lesioni anche
letali. Gli occupanti, inclusi i bambini,
non devono poggiarsi o dormire appog-
giati contro le porte, i cristalli laterali o
l'area di gonfiaggio degli air bag laterali,
anche se si trovano nella culla o in un
sistema di protezione per bambini.
Le cinture di sicurezza e i sistemi di rite-
nuta per bambini (ove appropriati) sono
meccanismi necessari per essere protetti
in tutti i tipi di incidenti. Inoltre, contri-
buiscono a mantenere gli occupanti
fermi nella seduta, a debita distanza da
un eventuale air bag laterale in fase di
gonfiaggio. Per ottenere la migliore
protezione da parte degli air bag laterali,
gli occupanti devono indossare corretta-
mente le cinture di sicurezza e sedere in
posizione eretta con la schiena appog-
giata al sedile. I bambini devono viag-
giare in un sistema di protezione per
bambini o su un cuscino rialzato
adeguato alla loro taglia.
AVVERTENZA!
Gli air bag laterali richiedono uno spazio
adeguato per gonfiarsi. Non appoggiarsi
alla porta o al cristallo. Sedere in posi-
zione eretta al centro del sedile.
Una regolazione dei sedili che porti il
corpo troppo vicino all'air bag laterale, in
caso di attivazione dell'air bag può
causare gravi lesioni con conseguenze
anche fatali.
Affidarsi ai soli air bag laterali può avere
gravi conseguenze in caso di incidente.
Gli air bag laterali costituiscono infatti
un dispositivo che integra ma non sosti-
tuisce le cinture di sicurezza. In alcuni
tipi di incidenti gli air bag laterali non si
gonfiano. Indossare quindi sempre le
cinture di sicurezza nonostante la
presenza degli air bag laterali.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 123

SICUREZZA
124
Ribaltamenti (se la vettura è dotata del sistema
di rilevamento ribaltamento)
Gli air bag laterali e i pretensionatori delle
cinture di sicurezza sono progettati per atti-
varsi in determinate condizioni di ribalta-
mento (se in dotazione con il sistema di
rilevamento ribaltamento). La centralina dei
sistemi di protezione (ORC) determina se
l'attivazione dell'air bag in un particolare
evento di ribaltamento è appropriata in base
alla gravità e al tipo di collisione. I danni
subiti dalla vettura non sono di per sé un
indicatore valido dell'eventuale attivazione
degli air bag laterali e dei pretensionatori
delle cinture di sicurezza.
Gli air bag laterali e i pretensionatori delle
cinture di sicurezza non si attivano in tutti gli
eventi di ribaltamento. Il sistema di rileva-
mento ribaltamento determina se un caso di
ribaltamento può essere in corso e se l'attiva-
zione è appropriata. Nel caso in cui si veri-
fichi un evento di ribaltamento o un evento
prossimo al ribaltamento, e l'attivazione
viene ritenuta appropriata, il sistema di rile-
vamento ribaltamento attiva gli air bag late-
rali e i pretensionatori delle cinture di
sicurezza su entrambi i lati della vettura.
Gli air bag SABIC possono contribuire a
ridurre il rischio di espulsione parziale o
completa degli occupanti della vettura attra-verso i cristalli laterali in alcuni tipi di ribal-
tamento o impatti laterali.
Componenti dell'impianto air bag
NOTA:
La centralina dei sistemi di protezione (ORC)
monitora i circuiti interni e il cablaggio di
collegamento associato ai componenti elet-
trici dell'impianto air bag elencati di seguito.
Centralina dei sistemi di protezione (ORC)
Spia Air bag
Volante e piantone dello sterzo
Plancia portastrumenti
Imbottiture di protezione ginocchia
Air bag lato guida e lato passeggero ante-
riore
Interruttore della fibbia della cintura di
sicurezza
Air bag laterali supplementari
Air bag ginocchia supplementari
Sensori d'urto anteriori e laterali
Pretensionatori delle cinture
Sensori di posizione guida di scorrimento
sedile
Conseguenze dell'attivazione degli air bag
Gli air bag anteriori sono progettati per sgon-
fiarsi subito dopo l'attivazione.
NOTA:
Gli air bag anteriori e/o laterali non si atti-
vano in tutti gli urti, il che non significa che
l'impianto sia difettoso.
Il gonfiaggio degli air bag in caso di inci-
dente può avere le seguenti conseguenze.
Il nylon con cui è costruito l'air bag può
causare abrasioni e/o arrossamenti della
pelle agli occupanti dei sedili. Le abra-
sioni sono simili alle ustioni da sfrega-
mento, come quelle causate da una fune o
scivolando su un tappeto o rivestimento di
una palestra. Non sono provocate da
contatto con sostanze chimiche. In genere
non sono permanenti e guariscono rapida-
mente. Qualora tuttavia non regrediscano
in modo significativo nel giro di pochi
giorni, o qualora si formino vesciche, è
opportuno consultare immediatamente un
medico.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 124

125
Quando gli air bag si sgonfiano, è possibile
notare delle particelle simili a fumo. Si
tratta di un normale sottoprodotto del
processo che ha generato il gas atossico
usato per il gonfiaggio. Queste particelle
in sospensione possono provocare l'irrita-
zione della pelle, degli occhi, del naso o
della gola. In caso di irritazione della pelle
o degli occhi lavare la parte interessata
con acqua fresca. Per l'irritazione del naso
o della gola sarà sufficiente uscire
all'aperto e respirare aria fresca. Se le irri-
tazioni persistono consultare un medico.
Qualora queste particelle si depositino
sugli indumenti, eliminarle attenendosi
alle istruzioni di pulizia fornite
sull'etichetta presente sul capo d'abbiglia-
mento.
Non proseguire la marcia dopo il gonfiaggio
degli air bag. Infatti, in caso di eventuale
ulteriore collisione, gli air bag non potranno
più garantire alcuna protezione. NOTA:
I coperchi degli air bag non sono immedia-
tamente visibili sul rivestimento interno;
tuttavia si aprono durante l'attivazione
dell'air bag.
Dopo un incidente, rivolgersi immediata-
mente alla Rete Assistenziale di zona.
Sistema di risposta ottimizzata in caso di
incidente
In caso di urto, se la rete di comunicazione e
l'alimentazione restano intatte, a seconda
del tipo di evento, la centralina dei sistemi di
protezione (ORC) determina se il sistema di
risposta ottimizzata in caso di incidente deve
effettuare le seguenti operazioni:
Interrompere l'alimentazione carburante
al motore (se in dotazione)
Interrompere l'alimentazione dalla
batteria al motore elettrico (se in dota-
zione)
Far lampeggiare le luci di emergenza
finché la batteria è carica
Accendere le luci interne, che rimangono
accese finché alimentate dalla batteria o
per 15 minuti dall'intervento del sistema
di risposta ottimizzata in caso di inci-
dente.
Sblocco della chiusura porte centralizzata.
Inoltre, è possibile configurare la vettura in
modo che venga eseguita una delle opera-
zioni seguenti in seguito all'intervento del
sistema di risposta ottimizzata in caso di
incidente:
Spegnere il riscaldatore filtro carburante,
spegnere il motorino della ventola HVAC,
chiudere lo sportello di ricircolo HVAC

Interrompere l'alimentazione tra batteria e:

Motore
Motore elettrico (se in dotazione)
Servosterzo elettrico
AVVERTENZA!
Dopo il loro intervento, gli air bag e i
pretensionatori delle cinture sono
inutilizzabili. Provvedere quanto prima alla
sostituzione degli air bag, dei
pretensionatori delle cinture di sicurezza e
dei complessivi arrotolatori delle cinture
anteriori presso la Rete Assistenziale.
Richiedere inoltre l'intervento sulla
centralina dei sistemi di protezione (ORC).
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 125

SICUREZZA
126
(Continued)
Servofreno
Freno di stazionamento elettrico
Selettore marce cambio automatico
Avvisatore acustico
Tergicristallo anteriore
Pompa lavaproiettori
NOTA:
Dopo un incidente, ricordarsi di portare il
dispositivo di accensione su STOP (OFF/
LOCK) (Arresto (Spento/Blocco)) ed estrarre
la chiave dal dispositivo di accensione per
evitare che la batteria si scarichi. Ispezionare
accuratamente la vettura ed accertarsi che
non vi siano perdite di carburante nel vano
motore o a terra in prossimità di esso e del
serbatoio del carburante prima di ripristinare
il sistema e avviare il motore. Se non sono
presenti perdite di carburante o danni ai
dispositivi elettrici della vettura (ad esempio,
i proiettori) dopo un incidente, ripristinare il
sistema seguendo la procedura descritta di
seguito. Per qualsiasi dubbio, rivolgersi alla
Rete Assistenziale.
Procedura di ripristino del sistema di
risposta ottimizzata in caso di incidente
Per ripristinare le funzioni del sistema di
risposta ottimizzata in caso di incidente in
seguito a una collisione, il dispositivo di
accensione deve essere portato dalla posi-
zione START (Avviamento) o RUN (Marcia)
alla posizione OFF (Spento). Ispezionare
accuratamente la vettura ed accertarsi che
non vi siano perdite di carburante nel vano
motore o a terra in prossimità di esso e del
serbatoio del carburante prima di ripristinare
il sistema e avviare il motore.
Manutenzione degli air bag
AVVERTENZA!
Qualsiasi modifica al sistema può
pregiudicarne il funzionamento qualora
l'air bag fosse chiamato ad intervenire.
Gli air bag, infatti, potrebbero non garan-
tire l'incolumità delle persone. Non
apportare quindi modifiche ai compo-
nenti o al cablaggio e non applicare
targhette o adesivi sul rivestimento del
volante e sulla parte superiore lato
passeggero della plancia portastrumenti.
Non modificare il paraurti anteriore, la
struttura della carrozzeria della vettura
né montare in aftermarket pedane late-
rali.
È pericoloso tentare eventuali riparazioni
dell'impianto air bag senza la compe-
tenza necessaria. In occasione di qual-
siasi intervento assistenziale, ricordarsi
sempre di avvertire il personale d'offi-
cina che la vettura è dotata di air bag.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 126
