JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) 135
(Continued)
Posizione degli ancoraggi ISOFIX
Gli ancoraggi inferiori sono costi-
tuiti da barre rotonde ubicate sul
lato posteriore del cuscino del
sedile nel punto di incontro co

135
(Continued)
Posizione degli ancoraggi ISOFIX
Gli ancoraggi inferiori sono costi-
tuiti da barre rotonde ubicate sul
lato posteriore del cuscino del
sedile nel punto di incontro con lo
schienale, sotto i simboli di ancoraggio sullo
schienale. Sono facilmente individuabili al
momento del montaggio del sistema di
protezione quando ci si inclina sul sedile
posteriore. Sono facilmente rilevabili al tatto
facendo scorrere il dito lungo lo spazio vuoto
tra le superfici dello schienale e del cuscino
del sedile.
Ancoraggi inferiori – Sedili scorrevoli seconda fila Ancoraggi inferiori – Sedili fissi seconda fila
Posizionamento degli ancoraggi
Sono presenti ancoraggi delle
cinghie di stabilizzazione dietro lo
schienale di ogni sedile posteriore
esterno.
I sistemi di protezione per bambini ISOFIX
sono dotati di una barra rigida su ciascun
lato. Ognuna dispone di un elemento di
collegamento all'ancoraggio inferiore e di un
meccanismo di fissaggio all'ancoraggio.
Anche i sistemi di protezione per bambini
con posizione nel senso di marcia e alcuni
dei sistemi di protezione per bambini posi-
zionati contromarcia possono essere dotati di
una cinghia di stabilizzazione. La cinghia di
stabilizzazione ha un gancio all'estremità per
l'attacco all'ancoraggio superiore e un
meccanismo per stringerla una volta fissata
all'ancoraggio. Posizioni di ancoraggio della cinghia di stabi-
lizzazioneSedile centrale ISOFIX
AVVERTENZA!
Questa vettura non è dotata di ancoraggi
ISOFIX o per cinghia di stabilizzazione
centrale. Questa posizione non è appro-
vata per tutti i tipi di sistemi di prote-
zione per bambini ISOFIX. Non montare
un seggiolino per bambini rivolto in
avanti con una cinghia di stabilizzazione
sul sedile centrale.
Utilizzare la cintura di sicurezza per
montare un seggiolino nella posizione
centrale.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 135

Page 138 of 356

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) SICUREZZA
136
Idoneità dei sedili lato passeggero per l'uso
dei sistemi di protezione per bambini ISOFIX
La tabella riportata di seguito illustra le
diverse possibilità di installazion

Page 139 of 356

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) 137
Legenda delle abbreviazioni utilizzate nella
tabella:
(1) = Per i CRS che non supportano l'iden-
tificazione della classe dimensionale ISO/
XX (A - G), per la categoria di peso appli

Page 140 of 356

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) SICUREZZA
138
Per montare un sistema di protezione per
bambini ISOFIX
Se il sedile scelto dispone di cintura di sicu-
rezza con arrotolatore a blocco automatico
(ALR) commutabile, posizionare la

SICUREZZA
138
Per montare un sistema di protezione per
bambini ISOFIX
Se il sedile scelto dispone di cintura di sicu-
rezza con arrotolatore a blocco automatico
(ALR) commutabile, posizionare la cintura di
sicurezza seguendo le istruzioni seguenti.
Consultare la sezione "Montaggio di sistemi
di protezione per bambini utilizzando la
cintura di sicurezza della vettura" per verifi-
care il tipo di cintura di sicurezza disponibile
nei sedili.
1. Allentare i dispositivi di regolazione deglielementi di collegamento inferiori e della
cinghia di stabilizzazione del seggiolino
in modo da poter fissare più facilmente
gli elementi di collegamento agli anco-
raggi della vettura.
2. Collocare il seggiolino tra gli ancoraggi inferiori del sedile scelto. Per alcuni
sedili di seconda fila, potrebbe essere
necessario reclinare il sedile e/o alzare
l'appoggiatesta per una migliore sistema-
zione. Se il sedile posteriore può essere
spostato in avanti e indietro nella vettura,
è possibile spostarlo nella posizione più
arretrata per ottenere più spazio per il
seggiolino. È possibile inoltre spostare il
sedile anteriore in avanti per offrire più
spazio per il seggiolino. 3. Fissare gli elementi di collegamento del
sistema di protezione per bambini agli
ancoraggi inferiori nel sedile scelto.
4. Se il sistema di protezione per bambini dispone di una cinghia di stabilizzazione,
collegarla al rispettivo ancoraggio supe-
riore. Consultare la sezione "Montaggio
del sistema di protezione per bambini
tramite l'ancoraggio della cinghia di
stabilizzazione superiore" per le istru-
zioni di fissaggio dell'ancoraggio della
cinghia di stabilizzazione.
5. Quindi stringere tutte le cinghie, spin- gendo contemporaneamente il sistema di
protezione per bambini all'indietro e
verso il basso nel sedile. Mettere in
tensione le cinghie in base alle istruzioni
del costruttore del sistema di protezione
per bambini.
6. Accertarsi che il sistema di protezione per bambini sia montato saldamente
spostando avanti e indietro la guida della
cintura sul seggiolino. Non dovrebbe
spostarsi più di 25 mm in qualsiasi dire-
zione.
AVVERTENZA!
Un fissaggio non corretto agli ancoraggi
ISOFIX può rendere inefficace il sistema
di protezione per bambini. Il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di prote-
zione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
Gli ancoraggi per il sistema di protezione
per bambini sono progettati per soppor-
tare esclusivamente i carichi imposti da
sistemi di protezione per bambini
montati correttamente. In nessun caso
devono essere usati come cinture di
sicurezza per adulti o come elementi di
fissaggio per eventuali altri carichi o
apparecchiature alla vettura.
Montare il sistema di protezione per
bambini quando la vettura è ferma. Il
sistema di protezione per bambini
ISOFIX è fissato correttamente alle
staffe quando si avverte lo scatto.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 138

Page 141 of 356

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) 139
Montaggio del sistema di protezione per
bambini tramite ancoraggio della cinghia di
stabilizzazione superiore
1. Guardare dietro al sedile dove si intendemontare il sistema di protezione pe

139
Montaggio del sistema di protezione per
bambini tramite ancoraggio della cinghia di
stabilizzazione superiore
1. Guardare dietro al sedile dove si intendemontare il sistema di protezione per
bambini, per trovare l'ancoraggio della
cinghia di stabilizzazione. Potrebbe
essere necessario spostare il sedile in
avanti per raggiungere più agevolmente
l'ancoraggio della cinghia di stabilizza-
zione. Se non è presente alcun anco-
raggio della cinghia di stabilizzazione
superiore per quella posizione del sedile,
spostare il sistema di protezione per
bambini in un'altra posizione nella
vettura, se disponibile.
2. Far seguire alla cinghia di stabilizzazione il percorso più diretto possibile tra l'anco-
raggio e il seggiolino bambini. Se la
vettura è dotata di appoggiatesta poste-
riori regolabili, sollevarli e, dove possi-
bile, disporre la cinghia di stabilizzazione
sotto l'appoggiatesta e tra i due sostegni.
Se non è possibile effettuare questa
operazione, abbassare l'appoggiatesta e
disporre la cinghia di stabilizzazione
intorno al lato esterno dell'appoggiatesta. Posizioni di ancoraggio della cinghia di stabi-
lizzazione
3. Fissare il gancio della cinghia di stabiliz- zazione del sistema di protezione per
bambini all'ancoraggio della cinghia di
stabilizzazione superiore, come mostrato
nello schema.
4. Mettere in tensione la cinghia di stabiliz- zazione in base alle istruzioni del costrut-
tore del sistema di protezione per
bambini.
Sistemazione di una cintura di sicurezza con
arrotolatore a blocco automatico (ALR)
commutabile inutilizzata:
Quando si utilizza il sistema ISOFIX per il
montaggio di un sistema di protezione per
bambini, riporre tutte le cinture di sicurezza
ALR non utilizzate da altri occupanti o per il
fissaggio dei sistemi di protezione per
bambini. Un bambino che gioca con una
cintura di sicurezza inutilizzata potrebbe
rimanere ferito e bloccare involontariamente
AVVERTENZA!
La cinghia di stabilizzazione ancorata in
modo non corretto potrebbe consentire
un movimento brusco della testa del
bambino con conseguenti rischi di
lesioni. Per fissare un sistema di prote-
zione per bambini con cinghia di stabi-
lizzazione superiore, usare
esclusivamente le posizioni di anco-
raggio immediatamente dietro al seggio-
lino del bambino.
Se la vettura è dotata di un sedile poste-
riore separato, assicurarsi che la cinghia
di stabilizzazione non slitti nell'apertura
tra gli schienali quando viene applicata
la tensione alla cinghia.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 139

Page 142 of 356

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) SICUREZZA
140
(Continued)
l'arrotolatore della cintura di sicurezza.
Prima di montare un sistema di protezione
per bambini con il sistema ISOFIX, allacciare
la fibbia della cintura d

SICUREZZA
140
(Continued)
l'arrotolatore della cintura di sicurezza.
Prima di montare un sistema di protezione
per bambini con il sistema ISOFIX, allacciare
la fibbia della cintura di sicurezza dietro il
sistema di protezione per bambini e fuori
dalla portata del bambino. Qualora la cintura
di sicurezza allacciata ostacoli il montaggio
del sistema di protezione per bambini,
anziché allacciarla dietro il sistema di prote-
zione, farla passare nella relativa guida e
quindi allacciarla. Non bloccare la cintura di
sicurezza. Si raccomanda di non lasciar
giocare i bambini con le cinghie di stabiliz-
zazione.
Montaggio di sistemi di protezione per
bambini utilizzando la cintura di sicurezza
della vettura
I sistemi di protezione per bambini sono
progettati per essere fissati ai sedili della
vettura per mezzo di cinture addominali o del
tratto addominale di una cintura a tre punti.Le cinture di sicurezza dei sedili posteriori
dei passeggeri sono dotate di arrotolatore a
blocco automatico (ALR) commutabile,
progettato per mantenere il tratto addomi-
nale della cintura di sicurezza attorno al
sistema di protezione per bambini. L'arroto-
latore ALR può essere "commutato" in moda-
lità di blocco estraendo tutto il nastro per
farlo poi riavvolgere di nuovo al suo interno.
Se è bloccato, l'ALR emetterà dei clic mentre
il nastro viene riavvolto nell'arrotolatore. Fare
riferimento alla descrizione "Modalità di
blocco automatico" in "Arrotolatori a blocco
automatico (ALR) commutabili" in "Sistemi
di protezione occupanti" per ulteriori infor-
mazioni sull'ALR.
Montaggio di un sistema di protezione per
bambini tramite arrotolatore a blocco
automatico (ALR) commutabile
I sistemi di protezione per bambini sono
progettati per essere fissati ai sedili dellavettura per mezzo di cinture addominali o del
tratto addominale di una cintura a tre punti.
1. Collocare il seggiolino al centro del
sedile. Per alcuni sedili di seconda fila,
potrebbe essere necessario reclinare il
sedile e/o alzare l'appoggiatesta per una
migliore sistemazione. Se il sedile poste-
riore può essere spostato in avanti e
indietro nella vettura, è possibile
spostarlo nella posizione più arretrata per
ottenere più spazio per il seggiolino. È
possibile inoltre spostare il sedile ante-
riore in avanti per offrire più spazio per il
seggiolino.

2. Estrarre il nastro della cintura dall'arrotola- tore quanto basta per farlo passare attra-
verso la relativa guida del sistema di
protezione per bambini. Non attorcigliare il
nastro della cintura nella relativa guida.

AVVERTENZA!
Un montaggio o un fissaggio non corretto
può rendere inefficace il sistema di
protezione per bambini. Il bambino
potrebbe subire lesioni anche letali.
Per l'installazione di un sistema di prote-
zione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
AVVERTENZA! (Continued)
AVVERTENZA!
Un montaggio o un fissaggio non corretto
può rendere inefficace il sistema di
protezione per bambini. Il bambino
potrebbe subire lesioni anche letali.
Per l'installazione di un sistema di prote-
zione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 140

Page 143 of 356

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) 141
3. Inserire la linguetta con clip di serraggionella fibbia finché non si avverte uno
"scatto".
4. Tirare il nastro per tendere il tratto addo- minale attorno al seggiolino.
5. Per

141
3. Inserire la linguetta con clip di serraggionella fibbia finché non si avverte uno
"scatto".
4. Tirare il nastro per tendere il tratto addo- minale attorno al seggiolino.
5. Per bloccare la cintura di sicurezza, tirare verso il basso il tratto a bandoliera
della cintura finché il nastro non è
completamente estratto dall'arrotolatore.
Quindi, far riavvolgere il nastro nell'arro-
tolatore. Mentre il nastro si riavvolge, si
devono percepire dei clic. Ciò significa
che la cintura di sicurezza è in modalità
di blocco automatico.
6. Provare ad estrarre il nastro dall'arrotola- tore. Se è bloccato, dovrebbe essere
impossibile estrarlo. Se l'arrotolatore non
è bloccato, ripetere il passo 5.
7. Infine, tirare il nastro in eccesso per tendere il tratto addominale attorno al
sistema di protezione per bambini, spin-
gendo contemporaneamente
quest'ultimo all'indietro e verso il basso
sul sedile della vettura.
8. Accertarsi che il sistema di protezione per bambini sia montato saldamente spostando avanti e indietro la guida della
cintura sul seggiolino. Non dovrebbe
spostarsi più di 25 mm in qualsiasi dire-
zione.
Tutte le cinture si allentano col tempo,
quindi occorre controllarle periodicamente e
regolarne la tensione.
Idoneità dei sedili lato passeggero per l'uso
dei sistemi di protezione per bambini i-Size
I sedili posteriori esterni della vettura sono
omologati per alloggiare i sistemi di prote-
zione per bambini i-Size dalla tecnologia
avanzata.
Questi sistemi di protezione per bambini,
costruiti e omologati secondo lo standard
i-Size (ECE R129), garantiscono migliori
condizioni di sicurezza per il trasporto di
bambini a bordo di una vettura:
Il bambino deve essere trasportato in posi-
zione contromarcia fino a 15 mesi.
La protezione offerta dal sistema è
maggiore in caso di collisione laterale.
Si incoraggio l'uso del sistema ISOFIX per
evitare montaggi errati del sistema di
protezione per bambini.
L'efficienza nella scelta del sistema di
protezione per bambini è maggiore,
perché non si basa più sul peso ma
sull'altezza del bambino.
La compatibilità tra i sedili della vettura e
i sistemi di protezione per bambini è
migliorata: i sistemi di protezione per
bambini i-Size possono essere considerati
"Super ISOFIX"; ciò li rende perfettamente
adatti ai sedili i-Size omologati, ma
possono essere montati anche su sedili
ISOFIX (ECE R44) omologati.
NOTA:
I sedili della vettura omologati i-Size sono
contrassegnati dal simbolo mostrato nella
figura XX.
Nella tabella seguente sono riportate le posi-
zioni possibili per il montaggio del sistema di
protezione per bambini i-Size in base allo
standard europeo ECE 129.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 141

Page 144 of 356

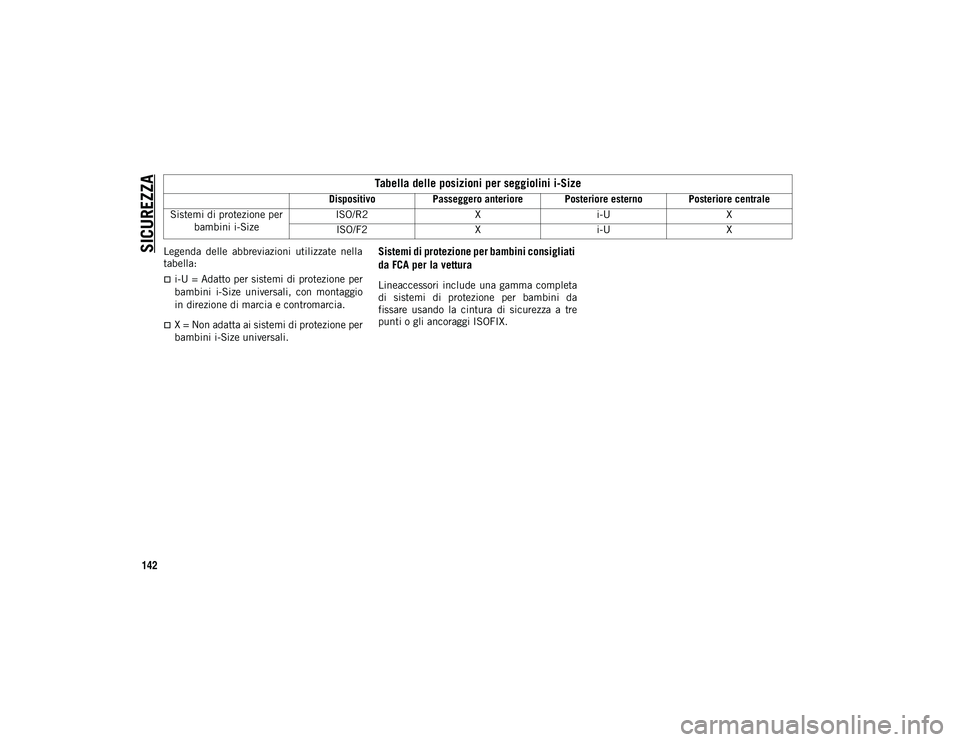

JEEP CHEROKEE 2020 Libretto Uso Manutenzione (in Italian) SICUREZZA
142
Legenda delle abbreviazioni utilizzate nella
tabella:
i-U = Adatto per sistemi di protezione per
bambini i-Size universali, con montaggio
in direzione di marcia e contromarcia

Load next 8 pages

Page: < prev 1-10 ... 105-112 113-120 121-128 129-136 137-144 145-152 153-160 161-168 169-176 ... 360 next >

cruise control air condition refuelling drain bolt apple carplay radio controls
