2020 CITROEN JUMPER SPACETOURER Lietošanas Instrukcija (in Latvian)

215

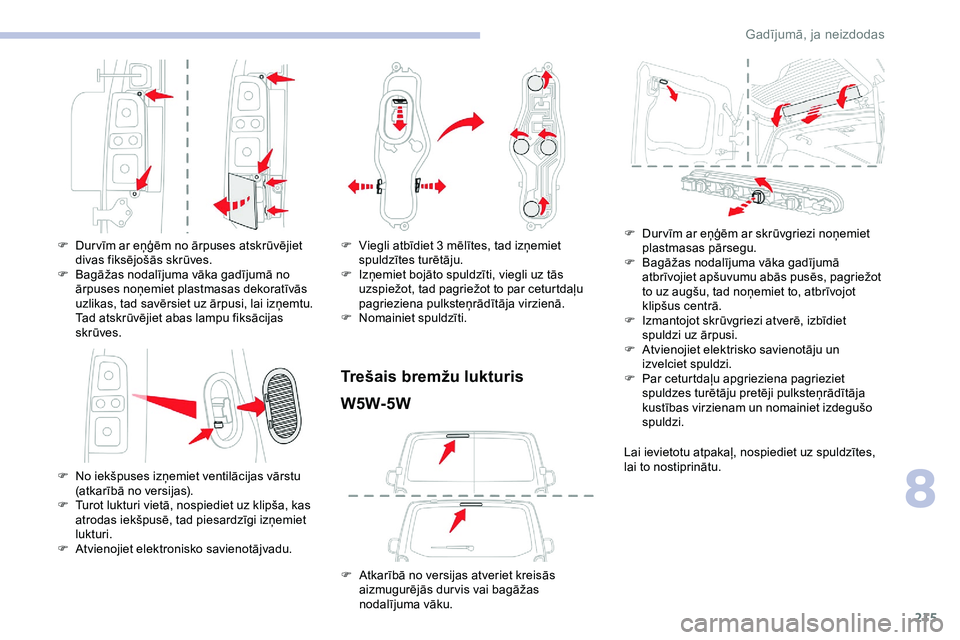

F Dur vīm ar eņģēm no ārpuses atskrūvējiet divas fiksējošās skrūves.
F

B
agāžas nodalījuma vāka gadījumā no
ārpuses noņemiet plastmasas dekoratīvās
uzlikas, tad savērsiet uz ārpusi, lai izņemtu.
Tad atskrūvējiet abas lampu fiksācijas
skrūves.
F

N
o iekšpuses izņemiet ventilācijas vārstu
(atkarībā no versijas).
F

T
urot lukturi vietā, nospiediet uz klipša, kas
atrodas iekšpusē, tad piesardzīgi izņemiet
lukturi.
F

A
tvienojiet elektronisko savienotājvadu. F
V iegli atbīdiet 3 mēlītes, tad izņemiet
spuldzītes turētāju.
F

I
zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot, tad pagriežot to par ceturtdaļu
pagrieziena pulksteņrādītāja virzienā.
F

N
omainiet spuldzīti.
Trešais bremžu lukturisW5W-5W
F Atkarībā no versijas atveriet kreisās aizmugurējās durvis vai bagāžas
nodalījuma vāku. F

D
ur vīm ar eņģēm ar skrūvgriezi noņemiet
plastmasas pārsegu.
F
B
agāžas nodalījuma vāka gadījumā
atbrīvojiet apšuvumu abās pusēs, pagriežot
to uz augšu, tad noņemiet to, atbrīvojot
klipšus centrā.
F
I
zmantojot skrūvgriezi atverē, izbīdiet
spuldzi uz ārpusi.
F
A
tvienojiet elektrisko savienotāju un
izvelciet spuldzi.
F
P
ar ceturtdaļu apgrieziena pagrieziet
spuldzes turētāju pretēji pulksteņrādītāja
kustības virzienam un nomainiet izdegušo
spuldzi.
Lai ievietotu atpakaļ, nospiediet uz spuldzītes,
lai to nostiprinātu.
8
*DG

216
Reģistrācijas zīmes
apgaismojuma lampas
W5W-W
F Ievietojiet tievu skrūvgriezi vienā no caurspīdīgā apvalka ārējām gropēm.
F

L
ai atknipsētu, pabīdiet to uz ārpusi.
F

I
zņemiet lēcu un nomainiet bojāto spuldzi.
Lai ieliktu vietā, spiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
Griestu lampas (priekšā un
aizmugurē)
Salona griestu LED
apgaismojums
Lai nomainītu šāda tipa lampu, sazinieties
ar CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
CITROËN pārstāvniecībā ir pieejams LED
rezerves komplekts.
Griestu lampas ar spuldzīti
W5W-5W
Lai atkal uzliktu caurspīdīgo virsmu, nofiksējiet
to paredzētajā vietā un pārliecinieties, ka tā ir
nofiksējusies.
Kravas mikroautobuss ar
platformu (aizmugurējie
lukturi)
1. Virzienrādītāji (P21W-21W).
2. Bremžu lukturi (P21W-21W)
3. Stāvgaismas (R10W-10W).
4. Atpakaļgaitas lukturi (P21W-21W).
5. Miglas lukturi (P21W-21W).
F

A

tbrīvojiet caurspīdīgo virsmu, ievietojot
nelielu skrūvgriezi gropēs abās plafona
pusēs.
F

I

zņemiet un nomainiet spuldzīti. F

N
osakiet bojāto spuldzi.
F

N
oņemiet četras lēcas bloka stiprinājuma
skrūves un izņemiet to.
F

I
zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot, tad pagriežot to par ceturtdaļu
pagrieziena pulksteņrādītāja virzienā.
F

N
omainiet spuldzi.
Gadījumā, ja neizdodas

217
Drošinātāja maiņa
Piekļuve instrumentiem
un mērinstrumentu paneļa
drošinātāju kārbai
Izņemšanai paredzētā pincete un drošinātāji
atrodas uz drošinātāju kārbas vāka.
F
A
tveriet vāku, pavelkot augšējo daļu pa
kreisi, pēc tam pa labi.
F

P
ilnībā noņemiet vāku.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
F j ānoskaidro un jānovērš bojājuma cēlonis;
F

j
āizslēdz visi elektrības patērētāji;
F

j
ānodrošina automašīnas novietošana
nekustīgā stāvoklī, un jāizslēdz aizdedze;
F

j
ānosaka bojātais drošinātājs, izmantojot
drošinātāju izvietojuma tabulas un shēmas.
Lai noņemtu vai uzstādītu drošinātāju,
nepieciešams:
F

j
āizmanto īpaša pincete drošinātāja
izņemšanai no ligzdas un pēc izņemšanas
jāpārbauda drošinātāja tinumu stāvoklis;
F

v
ienmēr jānomaina bojātais drošinātājs
ar tādas pašas kategorijas (tādas pašas
krāsas) drošinātāju; atšķirīgas kategorijas
drošinātāja izmantošana var radīt
bojājumus (pastāv aizdegšanās risks).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā. Nomainot ar drošinātāju, kas nav parādīts
pretējā pusē esošajās drošinātāju
izvietojuma tabulās, var rasties nopietni
automašīnas darbības traucējumi.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Elektrisko papildpiederumu
uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai
papildu aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību
vai kvalificētu remontdarbnīcu, lai
pārbaudītu to saderību.Labs
Bojāts
Pincete
8
Gadījumā, ja neizdodas

218
CITROËN neuzņemas atbildību
par izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot
darbības traucējumus, kuri radušies
CITROËN nepiegādātu un neieteiktu
piederumu uzstādīšanas rezultātā un
neievērojot norādījumus uzstādītu
piederumu uzstādīšanas rezultātā, it īpaši
tad, ja visu pievienoto papildu piederumu
kopējais energopatēriņš pārsniedz
10
mil
iampērus.
Plašāku informāciju par sakabes āķa
vai taksometram paredzēta aprīkojuma
uzstādīšanu, konsultējieties CITROËN
pārstāvniecībā.
1. versija (Eco)
Turpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma.
Drošinātāja N r. Kategorija
(A)Funkcijas
F4 15Skaņas signāls
F5 20Priekšējā/aizmugurējā
loga mazgāšanas
sūknis
F6 20Priekšējā/aizmugurējā
loga mazgāšanas
sūknis
F7 10Aizmugurējā 12
V
kontaktligzda
papildaprīkojumam
F8 20Viens vai divi
aizmugurējie loga
tīrītāji
F10/F11 30Priekšējās un
aizmugurējās iekšējās/
ārējās slēdzenes
F14 5Signalizācija, ārkārtas
un palīdzības
izsaukumu sistēma
F24 5
Skārienekrāns, atpakaļgaitas
skata kamera un distances
sensori automašīnas
novietošanai stāvvietā
F2920Audiosistēma, skārienekrāns,
kompaktdisku atskaņotājs,
navigācijas sistēma
F32 15Priekšējā 12 V
papildaprīkojuma
ligzda.
2. versija (pilna)
Turpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma.
Drošinātāja
N r. Kategorija
(A)Funkcijas
F5 5
Skārienekrāns, atpakaļgaitas
skata kamera un distances
sensori automašīnas
novietošanai stāvvietā
F820Viens vai divi
aizmugurējie loga tīrītāji
F10/F11 30Priekšējās un
aizmugurējās iekšējās/
ārējās slēdzenes
F12 3Signalizācija.
F17 10Aizmugurējā 12
V
kontaktligzda
papildaprīkojumam
F33 15Priekšējā 12 V
papildaprīkojuma
ligzda.
F36 20
Audiosistēma, skārienekrāns,
kompaktdisku atskaņotājs,
navigācijas sistēma
Gadījumā, ja neizdodas

219

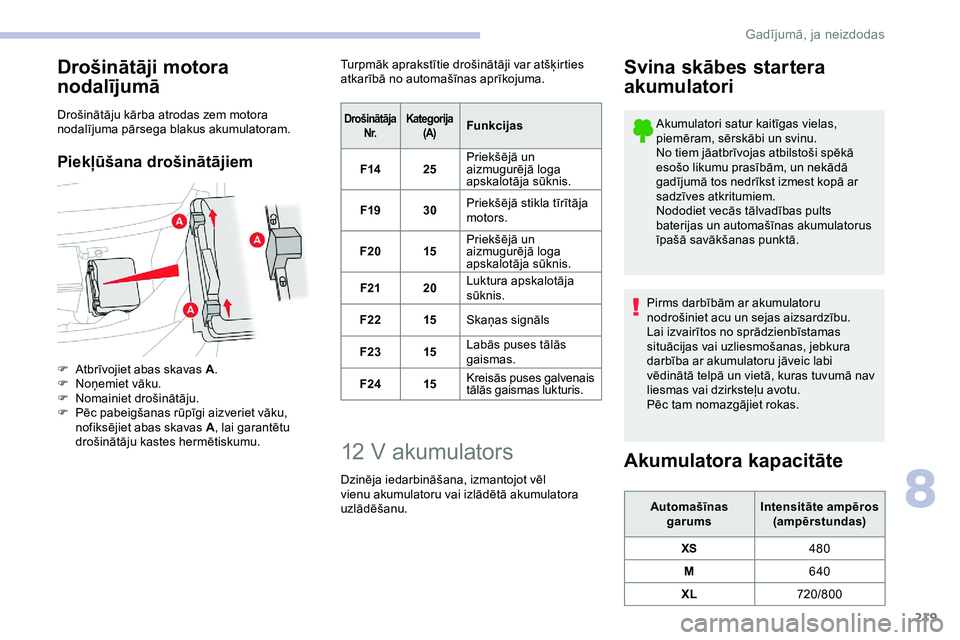

Drošinātāji motora
nodalījumā
Drošinātāju kārba atrodas zem motora
nodalījuma pārsega blakus akumulatoram.
Piekļūšana drošinātājiem
F Atbrīvojiet abas skavas A.
F N oņemiet vāku.
F

N
omainiet drošinātāju.
F

P
ēc pabeigšanas rūpīgi aizveriet vāku,
nofiksējiet abas skavas A, lai garantētu
drošinātāju kastes hermētiskumu. Turpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma.
Drošinātāja
N r. Kategorija
(A)Funkcijas
F14 25Priekšējā un
aizmugurējā loga
apskalotāja sūknis.
F19 30Priekšējā stikla tīrītāja
motors.
F20 15Priekšējā un
aizmugurējā loga
apskalotāja sūknis.
F21 20Luktura apskalotāja
sūknis.
F22 15Skaņas signāls
F23 15Labās puses tālās
gaismas.
F24 15Kreisās puses galvenais
tālās gaismas lukturis.
12 V akumulators
Dzinēja iedarbināšana, izmantojot vēl
vienu akumulatoru vai izlādētā akumulatora
uzlādēšanu.
Svina skābes startera
akumulatori
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
No tiem jāatbrīvojas atbilstoši spēkā
esošo likumu prasībām, un nekādā
gadījumā tos nedrīkst izmest kopā ar
sadzīves atkritumiem.
Nododiet vecās tālvadības pults
baterijas un automašīnas akumulatorus
īpašā savākšanas punktā.
Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Lai izvairītos no sprādzienbīstamas
situācijas vai uzliesmošanas, jebkura
darbība ar akumulatoru jāveic labi
vēdinātā telpā un vietā, kuras tuvumā nav
liesmas vai dzirksteļu avotu.
Pēc tam nomazgājiet rokas.
Akumulatora kapacitāte
Automašīnas garums Intensitāte ampēros
(ampērstundas)
XS 480
M 640
XL 720/800
8
Gadījumā, ja neizdodas

220
Akumulators atrodas zem motora pārsega.
F A tveriet motora pārsegu, izmantojot iekšējo
atvēršanas sviru un pēc tam ārējo drošības
fiksatoru.
F

N
ostipriniet motora pārsegu ar balstu.
Papildu informāciju par motora pārsegu
un motoru skatiet attiecīgajā sadaļā.
Dzinēja iedarbināšana no
cita akumulatora
Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju atkārtoti var iedarbināt ar rezer ves
akumulatoru (ārēju vai no citas automašīnas)
un rezer ves vadu palīdzību vai arī ar
akumulatora pastiprinātāja palīdzību.
Nekādā gadījumā neiedarbiniet dzinēju,
pievienojot akumulatora uzlādes ierīci.
Nekādā gadījumā neizmantojiet 24
V vai
lielākas jaudas akumulatoru.
Vispirms pārbaudiet, vai rezer ves
akumulatora minimālais spriegums ir 12
V
un tā minimālā jauda ir vienāda ar izlādētā
akumulatora jaudu.
Abas automašīnas nedrīkst saskarties.
Izslēdziet visas abu automašīnu daļas
un ierīces, kas patērē elektroenerģiju
(audiosistēmas, stikla tīrītājus, lukturus
u t t .) .
Pārliecinieties, ka iedarbināšanai no
ārējā strāvas avota paredzētie vadi
neatrodas tuvu dzinēja kustīgajām daļām
(ventilatoram, siksnai utt.).
Neatvienojiet akumulatora (+) spailes, ja
dzinējs darbojas.
Vienmēr nomainiet akumulatoru pret tieši
tādas pašas specifikācijas akumulatoru.
Piekļūšana akumulatoram
F Noņemiet plastmasas vāciņu, lai piekļūtu
spailēm (+), ja jūsu automašīna ar tādu ir
aprīkota.
Akumulatora spaile (-) nav pieejama.
Attālais masas punkts atrodas automašīnas
priekšpusē. F

P
aceliet spailes (+) plastmasas vāciņu, ja
jūsu automašīna ar tādu ir aprīkota.
F
P
ievienojiet sarkano kabeli pie izlādētā
akumulatora A spailes (+) (pie metāla
līkuma) un pēc tam pie papildu
akumulatora
B
vai pastiprinātāja (+) spailes.
F
P
ievienojiet vienu zaļā vai melnā
kabeļa galu pie papildu akumulatora B
vai pastiprinātāja (-) spailes (vai citas
automašīnas zemējuma punkta).
F
P
ievienojiet otru zaļā vai melnā kabeļa galu
pie bojātās automašīnas masas punkta C .
F I edarbiniet citas automašīnas dzinēju un
ļaujiet tam dažas minūtes darboties.
F

I
eslēdziet bojātās automašīnas starteri un
ļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi, nogaidiet brīdi un tikai pēc tam
mēģiniet vēlreiz.
Gadījumā, ja neizdodas

221
24v 12v
F Pagaidiet, līdz tas sāk strādāt vienmērīgi.
F S tarta novadījumus atvienojiet pretējā
secībā .
F

U
zlieciet atpakaļ spailes (+) plastmasas
vāciņu, ja automašīnai tāds ir.
F

D
arbiniet dzinēju, automašīnai braucot vai
stāvot, vismaz 30
minūtes, līdz akumulatora
baterija ir sniegusi pietiekamu uzlādes
līmeni.
Salikšanu veiciet izjaukšanai apgrieztā
secībā.
Atsevišķas funkcijas, piemēram, „Stop &
Start” nav pieejamas, kamēr akumulators
nav pietiekami uzlādēts.
Akumulatora uzlādēšana ar
akumulatora uzlādes ierīci
Lai nodrošinātu optimālu akumulatoru
kalpošanas laiku, svarīgi saglabāt pietiekamu
tā uzlādes līmeni.
Atsevišķos gadījumos akumulators var būt
jāuzladē:
-

j
a automašīnu izmantojat tikai īsiem
pārbraucieniem;
-

j
a automašīna netiks izmantota vairākas
nedēļas.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu. Ja vēlaties pats uzlādēt automašīnas
akumulatoru, izmantojiet tikai tādu uzlādes
ierīci, kuras nominālais spriegums ir 12
V
un kas ir saderīga ar jūsu automašīnas
tipa akumulatoriem.
Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.
Nekādā gadījumā nesajauciet polaritātes!
Akumulators nav jāatvieno.
F
I
zslēdziet aizdedzi.
F
I
zslēdziet visas daļas un ierīces, kas patērē
elektroenerģiju (audiosistēmas, stikla
tīrītājus, lukturus utt.). F
P
ārbaudiet, lai uzlādes ierīces vadi ir labā
stāvoklī.
F
J
a ir uzstādīts plastmasas vāciņš, noņemiet
to no spailes (+).
F
P
ievienojiet uzlādes ierīces B vadu šādā
veidā:
-
s
arkano (pozitīvo) vadu (+) akumulatora A
spailei (+);
-
m
elno (negatīvo) vadu (-) automašīnas
masas punktam C .
F
U
zlādes beigās izslēdziet uzlādes ierīci B
un tikai pēc tam atvienojiet vadus no
akumulatora A.
F
L
ai izvairītos no bīstamu dzirksteļu rašanās,
pirms kabeļu pievienošanas akumulatoram
izslēdziet uzlādes ierīci B . Šāda uzlīme nozīmē, ka obligāti
izmantojama vienīgi 12 V uzlādes
ierīce, jo pretējā gadījumā pastāv
risks neatgriezeniski sabojāt ar „Stop
& Start” sistēmu saistītos elektriskos
komponentus.
Nekad nemēģiniet uzlādēt sasalušu
akumulatoru, jo pastāv sprādziena risks!
Ja akumulators ir sasalis, pārbaudiet to
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, kas konstatēs, vai
iekšējie komponenti nav bojāti un korpuss
nav ieplīsis, jo šādā gadījumā var noplūst
toksiska un korozīva skābe.
8
*DG

222

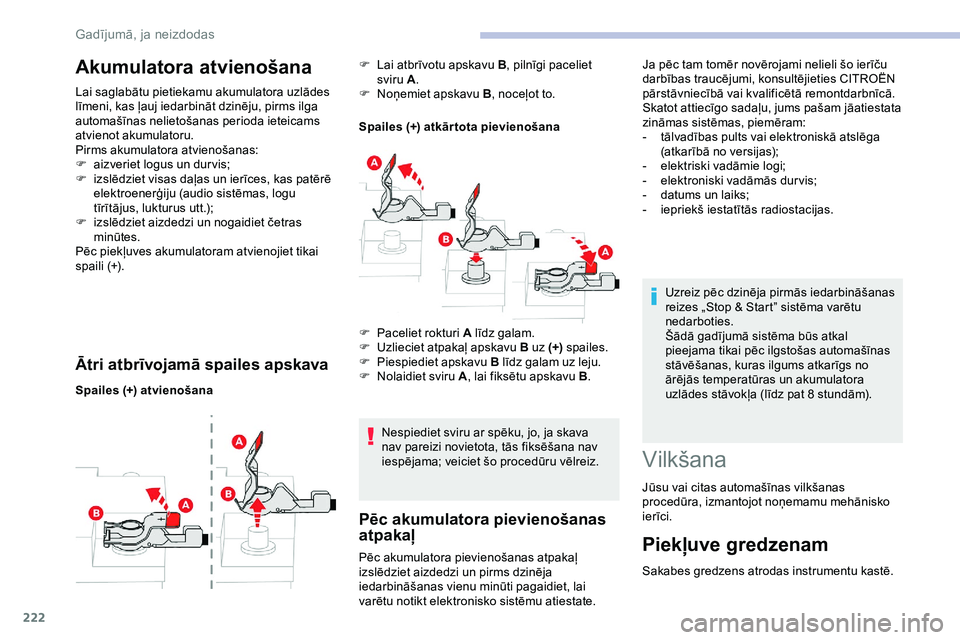

Akumulatora atvienošana
Lai saglabātu pietiekamu akumulatora uzlādes
līmeni, kas ļauj iedarbināt dzinēju, pirms ilga
automašīnas nelietošanas perioda ieteicams
atvienot akumulatoru.
Pirms akumulatora atvienošanas:
F
a
izveriet logus un dur vis;
F

i
zslēdziet visas daļas un ierīces, kas patērē
elektroenerģiju (audio sistēmas, logu
tīrītājus, lukturus utt.);
F

i
zslēdziet aizdedzi un nogaidiet četras
minūtes.
Pēc piekļuves akumulatoram atvienojiet tikai
spaili (+).
Ātri atbrīvojamā spailes apskava
Spailes (+) atvienošana Spailes (+) atkār tota pievienošana
Nespiediet sviru ar spēku, jo, ja skava
nav pareizi novietota, tās fiksēšana nav
iespējama; veiciet šo procedūru vēlreiz.
Pēc akumulatora pievienošanas
atpakaļ
F Lai atbrīvotu apskavu B , pilnīgi paceliet
sviru A .
F

N
oņemiet apskavu B , noceļot to.
Pēc akumulatora pievienošanas atpakaļ
izslēdziet aizdedzi un pirms dzinēja
iedarbināšanas vienu minūti pagaidiet, lai
varētu notikt elektronisko sistēmu atiestate. Uzreiz pēc dzinēja pirmās iedarbināšanas
reizes „Stop & Start” sistēma varētu
nedarboties.
Šādā gadījumā sistēma būs atkal
pieejama tikai pēc ilgstošas automašīnas
stāvēšanas, kuras ilgums atkarīgs no
ārējās temperatūras un akumulatora
uzlādes stāvokļa (līdz pat 8 stundām).
Vilkšana
Jūsu vai citas automašīnas vilkšanas
procedūra, izmantojot noņemamu mehānisko
ierīci.
Piekļuve gredzenam
Sakabes gredzens atrodas instrumentu kastē.
F

P

aceliet rokturi A līdz galam.
F

U

zlieciet atpakaļ apskavu B uz (+)
spailes.
F

P

iespiediet apskavu
B līdz galam uz leju.
F

N

olaidiet sviru A
, lai fiksētu apskavu B .Ja pēc tam tomēr novērojami nelieli šo ierīču
darbības traucējumi, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Skatot attiecīgo sadaļu, jums pašam jāatiestata
zināmas sistēmas, piemēram:
-
t
ālvadības pults vai elektroniskā atslēga
(atkarībā no versijas);
-
e
lektriski vadāmie logi;
-
e
lektroniski vadāmās dur vis;
-
d
atums un laiks;
-
i
epriekš iestatītās radiostacijas.
Gadījumā, ja neizdodas
