2020 CITROEN JUMPER SPACETOURER Lietošanas Instrukcija (in Latvian)

207
Domkrats ir jāizmanto tikai bojātās vai
pārdurtās riepas nomaiņai.
Izmantojiet tikai savas automašīnas
komplektācijā esošo domkratu.
Ja automašīnas komplektācijā nav
oriģinālā domkrata, sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu, lai iegādātos atbilstošo
domkratu.
Domkrats atbilst Eiropas Savienības
standartiem, kas definēti Direktīvā par
mašīnām 2006/42/EK.
Domkratam nav nepieciešama nekāda
apkope.
Piekļūšana rezerves ritenim
F Piekļūšana rezer ves ritenim no aizmugures.
F A tkarībā no versijas atveriet aizmugurējās
dur vis vai bagāžas nodalījuma vāku.
Lai novērstu nejaušu elektrisko sānu
dur vju atvēršanos, atslēdziet "Hands-
Free Access" funkciju automašīnas
konfigurācijas izvēlnē.
Lai uzzinātu vairāk par Brīvroku
bīdāmajām sānu dur vīm , skatiet
attiecīgo sadaļu. F

J
a automašīna ir aprīkota ar sakabes
āķi, paceliet automašīnas aizmuguri (līdz
punktam B), izmantojot domkratu, lai iegūtu
pietiekami daudz vietas riteņa maiņai.
Izņemiet rezerves riepu no
turētāja
F Piekļūstiet centrālajai skrūvei, kas atrodas uz aizmugurējo dur vju apdares.
F

A
tskrūvējiet riteni pretēji pulksteņrādītāja
virzienam ar demontāžas atslēgu (aptuveni
14 apgriezienus), līdz grozs ir pietiekami
zemu, lai varētu noņemt āķi. F

A
tvienojiet turētāju no āķa un novietojiet
rezer ves riteni nomaināmā riteņa tuvumā.
Ievietojiet rezerves riepu turētājā
F Novietojiet riteni virzienā uz bagāžas nodalījumu.
F

P
akāpeniski iestipriniet riteni turētājā,
pamīšus uzspiežot labajā un kreisajā pusē,
līdz tas vairs neatrodas āķa fiksēšanas
zonā.
8
Gadījumā, ja neizdodas

208
Rezer ves riepa tās uzglabāšanas vietā
Ja vēlaties mainīt rezer ves riteņa riepas
izmēru, ievērojiet turpmāk dotos norādījumus.Riepas uzglabāšanas vietā var ievietot
pārdurtu riepu, kuras izmērs ir 215 vai
225.
Riteņa noņemšana
Automašīnas novietošana stāvvietā
Novietojiet automašīnu vietā, kurā tā
netraucē satiksmei — novietošanas vietai
jābūt vienā līmenī, stabilai un neslīdošai.
Ja jūsu automašīna ir aprīkota ar manuālo
pārnesumkārbu, ieslēdziet pirmo
pārnesumu un izslēdziet aizdedzi, lai
bloķētu riteņus.
Ja automašīna ir aprīkota ar automātisko
pārnesumkārbu, pārslēdziet pārnesuma
pārslēgu pozīcijā P un izslēdziet aizdedzi,
lai bloķētu riteņus.
Ja automašīna ir aprīkota ar elektronisko
pārnesumkārbu, pārslēdziet pārnesuma
pārslēgu pozīcijā A un pēc tam izslēdziet
aizdedzi, lai bloķētu riteņus.
Ieslēdziet stāvbremzi un pārbaudiet,
vai mēraparātu panelī ir iedegusies
signāllampiņa.
Pasažieriem ir jāizkāpj no automašīnas un
jāpagaida kādā drošā vietā.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu. Izmantojiet balsta
statni.
F

P

iestipriniet āķi grozam, tad pievelciet
skrūvi ar demontāžas atslēgu, līdz tā ir
pilnīgi pieskrūvēta.
Oriģinālais
riepas izmērs XS - M
XL
215/65 R16 Riepas
uzglabāšanas vietā glabāt 225 izmēra riepu ir
aizliegts.
Nav nekādu
ierobežojumu.
215/60 R17
215/60 R17 M&S
225/55 R17 Riepas
uzglabāšanas vietā glabāt 215 izmēra riepu nav
ieteicams (pastāv
trokšņa risks). F

J
a automašīnai ir tērauda rumbas, noņemiet
disku ar instrumentu 3 vai ar rokām.
F

J
a automašīnai ir vieglmetāla diski,
noņemiet diskus no skrūvēm ar
instrumentu
3.
F

J
a automašīnai ir pretzādzības riteņu
skrūves, savietojiet pretzādzības skrūves
uzmavu 4 ar riteņu demontāžas atslēgu 1 ,
lai atbrīvotu pretzādzības skrūvi.
F

A
tbrīvojiet (nenoņemot) pārējās skrūves ar
riteņa demontāžas atslēgu 1 .
F

N
ovietojiet domkrata pēdu uz zemes
un pārliecinieties, ka tas atrodas tieši
zem atbalsta ligzdas A vai B virsbūves
apakšā (atkarībā no tā, kura atrodas tuvāk
maināmajam ritenim).
Gadījumā, ja neizdodas

209
F Ar atslēgu izvērsiet domkratu 2, līdz tā
galva saskaras ar atbalsta ligzdu A vai
B atkarībā no tā, kuru izmanto; kontakta
virsmai A vai B uz transportlīdzekļa jāatbilst
domkrata galvas centrālajai daļai.
F

P
aceliet automašīnu, līdz starp riteni un
zemi ir pietiekami daudz vietas vieglai
rezer ves (nepārdurtā) riteņa nomaiņai. Pastāv savainošanās risks!
Pārliecinieties, ka domkrats ir stabils.
Ja pamatne ir slidena vai nav stingra,
domkrats var paslīdēt vai nokrist.
Nodrošiniet, ka domkrats ir novietots
tikai vienā pacelšanas vietā A vai B
zem automašīnas un domkrata galva
ir pareizi nocentrēta zem automašīnas
atbalsta zonas. Pretējā gadījumā var tikt
bojāta automašīna un/vai domkrats var
apgāzties.
F I zņemiet skrūves un novietojiet tās kādā tīrā
vietā.
F

N
oņemiet riteni.F

U
zstādiet riteni uz rumbas.
F
A
r roku ieskrūvējiet skrūves līdz atdures
punktam.
F
J
a automašīna ir attiecīgi aprīkota,
sākotnēji pievelciet drošības skrūvi ( ja
tāda ir), izmantojot riteņu atslēgu 1 , kura
aprīkota ar drošības ligzdu 4 .
F

Sā
kotnēji pievelciet visas citas skrūves,
izmantojot tikai riteņu atslēgu 1 .
Riteņa uzlikšana
8
*DG

210
F Atkal pilnīgi nolaidiet automašīnu.
F Sa lokiet domkratu 2 un noņemiet to.
F

J
a automašīna ir attiecīgi aprīkota,
pievelciet drošības skrūvi, izmantojot
riteņu atslēgu 1 , kura aprīkota ar drošības
ligzdu
4 .
F


P
ievelciet citas skrūves, izmantojot tikai
riteņa atslēgu 1 .
F

I
evietojiet instrumentus tiem paredzētajā
kastē. Pēc riteņa nomaiņas
Bojāto riteni ievietojiet bagāžas
nodalījumā.
Tiklīdz iespējams, vērsieties CITROËN
pārstāvniecībā vai kvalificēta
remontdarbnīca.
Lūdziet pārbaudīt pārdurto riepu. Pēc
tam, kad būs veikta riepas diagnostika,
jūs informēs, vai bojāto riepu iespējams
saremontēt vai tā jānomaina. Tērauda vai mazizmēra rezer ves riteņa
uzstādīšana
Ja jūsu automašīna aprīkota ar alumīnija
riteņu diskiem, tas ir pilnīgi normāli, ka,
uzstādot atpakaļ riteni, pievelkot skrūves,
blīves nesaskaras ar mazā izmēra
rezer ves riteni. Ritenis ir nostiprināts ar
skrūvju konisko galu palīdzību.
Dažām braukšanas palīgsistēmu
funkcijām jābūt atslēgtām, piemēram,
Active Safety Brake.Ja jūsu automašīna ir aprīkota ar
riepu spiediena sensoriem, pārbaudiet
spiedienu riepās un atjaunojiet sistēmas
darbību.
Papildinformāciju par
nepietiekama
riepas spiediena noteikšanu skatiet
attiecīgajā sadaļā.
Nepietiekama riepu spiediena
noteikšana
Rezer ves tērauda ritenis nav aprīkots ar
riepu gaisa spiediena sensoru.
Ritenis ar dekoratīvo disku
Uzstādot riteni atpakaļ, uzlieciet atpakaļ
dekoratīvo disku, sākumā novietojot
tā ierobu iepretim ventilim un pēc tam
uzspiežot ar delnu gar visu tā apmali.
*DG

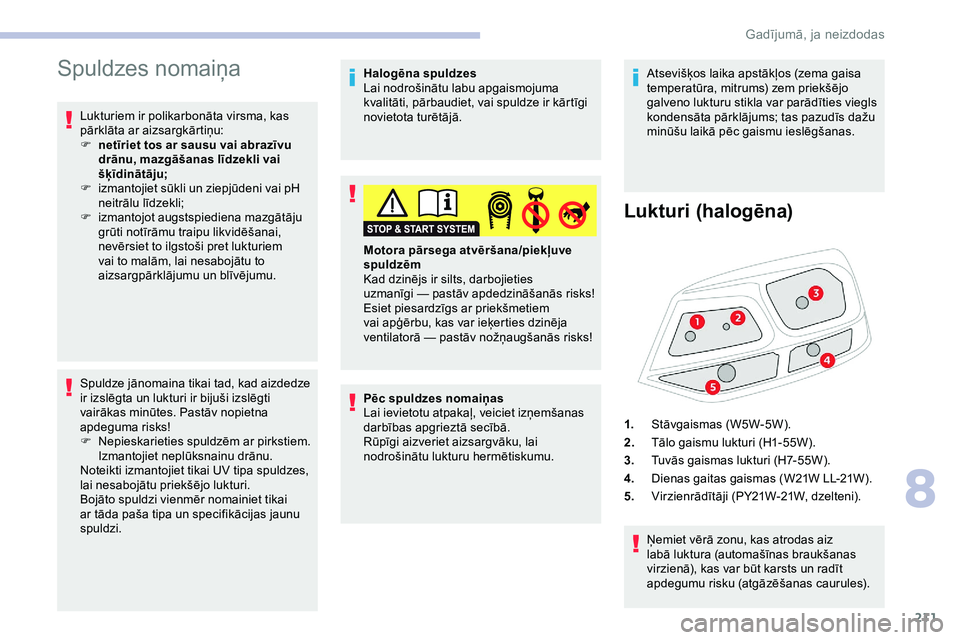

211
Spuldzes nomaiņa
Lukturiem ir polikarbonāta virsma, kas
pārklāta ar aizsargkārtiņu:
F
n
etīriet tos ar sausu vai abrazīvu
drānu, mazgāšanas līdzekli vai
šķīdinātāju;
F

i
zmantojiet sūkli un ziepjūdeni vai pH
neitrālu līdzekli;
F

i
zmantojot augstspiediena mazgātāju
grūti notīrāmu traipu likvidēšanai,
nevērsiet to ilgstoši pret lukturiem
vai to malām, lai nesabojātu to
aizsargpārklājumu un blīvējumu.
Spuldze jānomaina tikai tad, kad aizdedze
ir izslēgta un lukturi ir bijuši izslēgti
vairākas minūtes. Pastāv nopietna
apdeguma risks!
F

N
epieskarieties spuldzēm ar pirkstiem.
Izmantojiet neplūksnainu drānu.
Noteikti izmantojiet tikai UV tipa spuldzes,
lai nesabojātu priekšējo lukturi.
Bojāto spuldzi vienmēr nomainiet tikai
ar tāda paša tipa un specifikācijas jaunu
spuldzi. Halogēna spuldzes
Lai nodrošinātu labu apgaismojuma
kvalitāti, pārbaudiet, vai spuldze ir kārtīgi
novietota turētājā.
Pēc spuldzes nomaiņas
Lai ievietotu atpakaļ, veiciet izņemšanas
darbības apgrieztā secībā.
Rūpīgi aizveriet aizsargvāku, lai
nodrošinātu lukturu hermētiskumu. Motora pārsega atvēršana/piekļuve
spuldzēm
Kad dzinējs ir silts, darbojieties
uzmanīgi
— pastāv apdedzināšanās risks!
Esiet piesardzīgs ar priekšmetiem
vai apģērbu, kas var ieķerties dzinēja
ventilatorā
— pastāv nožņaugšanās risks!Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties viegls
kondensāta pārklājums; tas pazudīs dažu
minūšu laikā pēc gaismu ieslēgšanas.
Lukturi (halogēna)
Ņemiet vērā zonu, kas atrodas aiz
labā luktura (automašīnas braukšanas
virzienā), kas var būt karsts un radīt
apdegumu risku (atgāzēšanas caurules).
1.
Stāvgaismas (W5W-5W).
2. Tālo gaismu lukturi (H1-55W).
3. Tuvās gaismas lukturi (H7-55W).
4. Dienas gaitas gaismas (W21W LL-21W).
5. Virzienrādītāji (PY21W-21W, dzelteni).
8
Gadījumā, ja neizdodas

212
Piekļūšana spuldzītēm
Galvenie tuvās gaismas lukturi
Ievietojot atpakaļ savienotājvadu un
spuldzīti lukturī, ievietojiet visu komplektu
tā, lai būtu sadzirdams saslēgšanās
klikšķis.
Dienas gaitas lukturi
Sānu gabarītlukturiGalvenie tālās gaismas lukturi
Virzienrādītāji
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par kādas spuldzītes bojājumu
attiecīgajā pusē.
F

N

ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N

ospiediet elektroniskā savienotāja
apakšējo klipsi un izņemiet savienotāja un
spuldzes bloku.
F

I

zņemiet spuldzi, pavelkot to, un tad
nomainiet. F

N

ospiediet abus savienotājvada sānu
klipšus un noņemiet visu savienotājvadu un
spuldzi.
F

I

zņemiet spuldzi, pavelkot to, un tad
nomainiet.
F

N

ospiediet abus savienotājvada sānu
klipšus un noņemiet visu savienotājvadu un
spuldzi.
F

I

zņemiet spuldzi, pavelkot to, un tad
nomainiet. F

N
ospiediet elektroniskā savienotāja
apakšējo klipsi un izņemiet savienotāja un
spuldzes bloku.
F

I

zņemiet spuldzi, pavelkot to, un tad
nomainiet.
F

P
agrieziet spuldzītes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja
virzienam.
F

I

zņemiet spuldzītes ietvaru un nomainiet
bojāto lukturi.
Gadījumā, ja neizdodas

213
Lukturi (ksenona)
1.Tālo gaismu lukturi (H1-55W).
2. Tuvās gaismas lukturi (D8S-25W).
3. Virzienrādītāji (PY21W-21W, dzelteni).
Ņemiet vērā zonu, kas atrodas aiz
labā luktura (automašīnas braukšanas
virzienā), kas var būt karsts un radīt
apdegumu risku (atgāzēšanas caurules).
Piekļūšana spuldzītēm Galvenie tuvās gaismas lukturi
Ksenona spuldzīšu D8S nomaiņa veicama
vienīgi CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā, jo pastāv
elektrotraumas risks.
Ieteicams vienlaicīgi mainīt abas D8S
spuldzītes gadījumā, ja viena no tām tiek
bojāta.
Galvenie tālās gaismas lukturi
Ievietojot atpakaļ savienotājvadu un
spuldzīti lukturī, ievietojiet visu komplektu
tā, lai būtu sadzirdams saslēgšanās
klikšķis.
F

N

ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri. F

N
ospiediet elektroniskā savienotāja
apakšējo klipsi un izņemiet savienotāja un
spuldzes bloku.
F

I

zņemiet spuldzi, pavelkot to, un tad
nomainiet.
Virzienrādītāji
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par kādas spuldzītes bojājumu
attiecīgajā pusē.
Dienas gaitas lukturi/
stāvgaismas
F Pagrieziet spuldzītes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja
virzienam.
F

I
zņemiet spuldzītes ietvaru un nomainiet
bojāto lukturi.
8
Gadījumā, ja neizdodas

214
Lai nomainītu šāda tipa lampu, sazinieties
ar CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
CITROËN pārstāvniecībā ir pieejams LED
rezerves komplekts.
Miglas lukturi
H11- 5 5 W
F Atskrūvējiet atstarotāja A fiksēšanas skrūves zem priekšējā bufera un izvelciet
atstarotāju. F

P
ar ceturtdaļu apgrieziena pagrieziet
spuldzītes turētāju pretēji pulksteņrādītāja
kustības virzienam un pavelciet.
F
N
omainiet bojāto spuldzīti.
Par šī veida spuldžu nomaiņu varat arī
konsultēties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Sānu pagrieziena rādītājs
- Pabīdiet signāllampiņu atpakaļ un izņemiet.
- U zstādot pagrieziena rādītāju atpakaļ,
ievietojiet to no priekšas un pārbīdiet uz
aizmuguri.
Dzeltenas krāsas spuldzītes (pagrieziena
rādītāji un sānu pagrieziena lukturi) jāmaina
ar tādas pašas specifikācijas un krāsas
spuldzītēm.
Aizmugurējie lukturi
1. Bremžu/sānu lukturi (P21/5W-21/5W).
2. Virzienrādītāji (PY21W-21W, dzelteni).
3. Atpakaļgaitas lukturi (P21W-21W).
4. Bremžu/ sānu lukturi (P21/5W-21/4W).
Automašīnām ar iekšējo apšuvumu,
konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā par darbību
veikšanu.
F

A
trodiet bojāto spuldzīti, tad atkarībā no
versijas atveriet aizmugurējās dur vis vai
bagāžas nodalījuma vāku.
F

N

ospiediet uz fiksācijas klipša un atvienojiet
savienotāju.
Gadījumā, ja neizdodas
