215

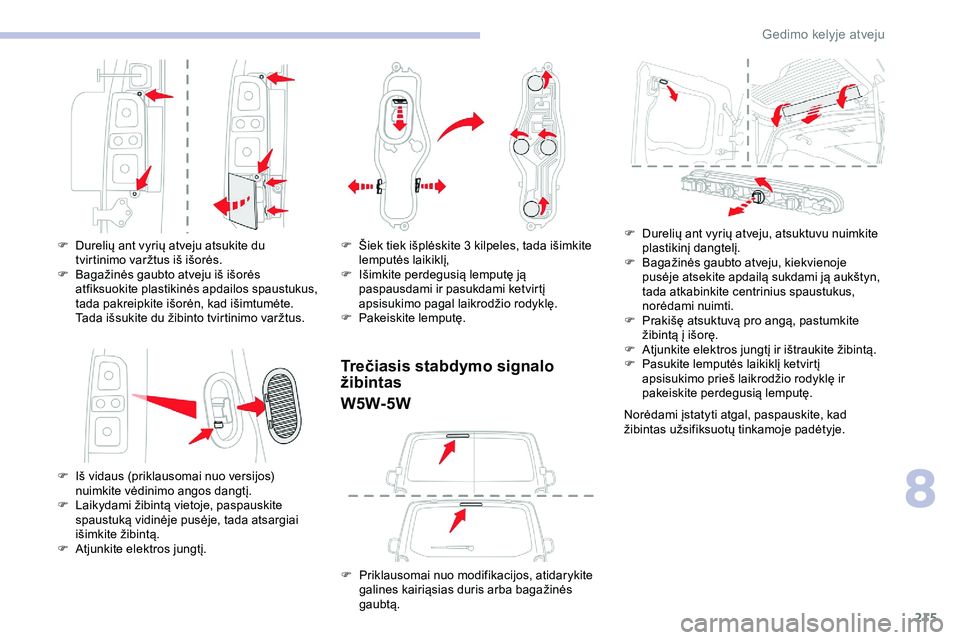

F Durelių ant vyrių atveju atsukite du tvirtinimo varžtus iš išorės.
F

B
agažinės gaubto atveju iš išorės
atfiksuokite plastikinės apdailos spaustukus,
tada pakreipkite išorėn, kad išimtumėte.
Tada išsukite du žibinto tvirtinimo varžtus.
F

I
š vidaus (priklausomai nuo versijos)
nuimkite vėdinimo angos dangtį.
F

L
aikydami žibintą vietoje, paspauskite
spaustuką vidinėje pusėje, tada atsargiai
išimkite žibintą.
F

A
tjunkite elektros jungtį. F
Š iek tiek išplėskite 3 kilpeles, tada išimkite
lemputės laikiklį,
F

I
šimkite perdegusią lemputę ją
paspausdami ir pasukdami ketvirtį
apsisukimo pagal laikrodžio rodyklę.
F

P
akeiskite lemputę.
Trečiasis stabdymo signalo
žibintasW5W-5W
F Priklausomai nuo modifikacijos, atidarykite galines kairiąsias duris arba bagažinės
gaubtą. F

D
urelių ant vyrių atveju, atsuktuvu nuimkite
plastikinį dangtelį.
F
B
agažinės gaubto atveju, kiekvienoje
pusėje atsekite apdailą sukdami ją aukštyn,
tada atkabinkite centrinius spaustukus,
norėdami nuimti.
F
P
rakišę atsuktuvą pro angą, pastumkite
žibintą į išorę.
F
A
tjunkite elektros jungtį ir ištraukite žibintą.
F
P
asukite lemputės laikiklį ketvirtį
apsisukimo prieš laikrodžio rodyklę ir
pakeiskite perdegusią lemputę.
Norėdami įstatyti atgal, paspauskite, kad
žibintas užsifiksuotų tinkamoje padėtyje.
8
Gedimo kelyje atveju

216

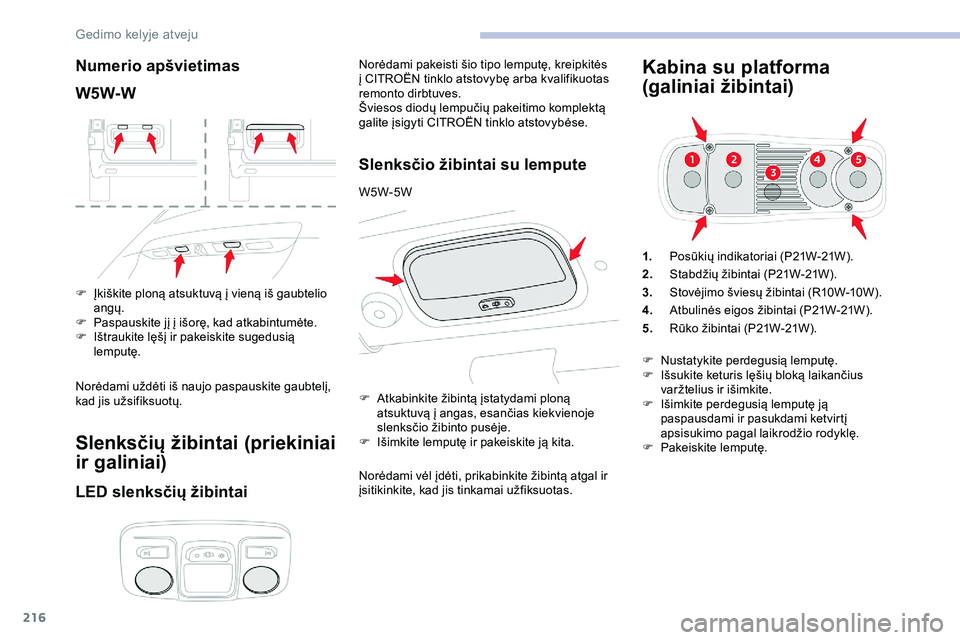

Numerio apšvietimas
W5W-W
F Įkiškite ploną atsuktuvą į vieną iš gaubtelio angų.
F

P
aspauskite jį į išorę, kad atkabintumėte.
F

I
štraukite lęšį ir pakeiskite sugedusią
lemputę.
Norėdami uždėti iš naujo paspauskite gaubtelį,
kad jis užsifiksuotų.
Slenksčių žibintai (priekiniai
ir galiniai)
LED slenksčių žibintai
Norėdami pakeisti šio tipo lemputę, kreipkitės
į CITROËN tinklo atstovybę arba kvalifikuotas
remonto dirbtuves.
Šviesos diodų lempučių pakeitimo komplektą
galite įsigyti CITROËN tinklo atstovybėse.
Slenksčio žibintai su lempute
W5W-5W
Norėdami vėl įdėti, prikabinkite žibintą atgal ir
įsitikinkite, kad jis tinkamai užfiksuotas.
Kabina su platforma
(galiniai žibintai)
1. Posūkių indikatoriai (P21W-21W).
2. Stabdžių žibintai (P21W-21W).
3. Stovėjimo šviesų žibintai (R10W-10W).
4. Atbulinės eigos žibintai (P21W-21W).
5. Rūko žibintai (P21W-21W).
F

A

tkabinkite žibintą įstatydami ploną
atsuktuvą į angas, esančias kiekvienoje
slenksčio žibinto pusėje.
F

I

šimkite lemputę ir pakeiskite ją kita. F

N
ustatykite perdegusią lemputę.
F

I
šsukite keturis lęšių bloką laikančius
varžtelius ir išimkite.
F

I
šimkite perdegusią lemputę ją
paspausdami ir pasukdami ketvirtį
apsisukimo pagal laikrodžio rodyklę.
F

P
akeiskite lemputę.
Gedimo kelyje atveju

217

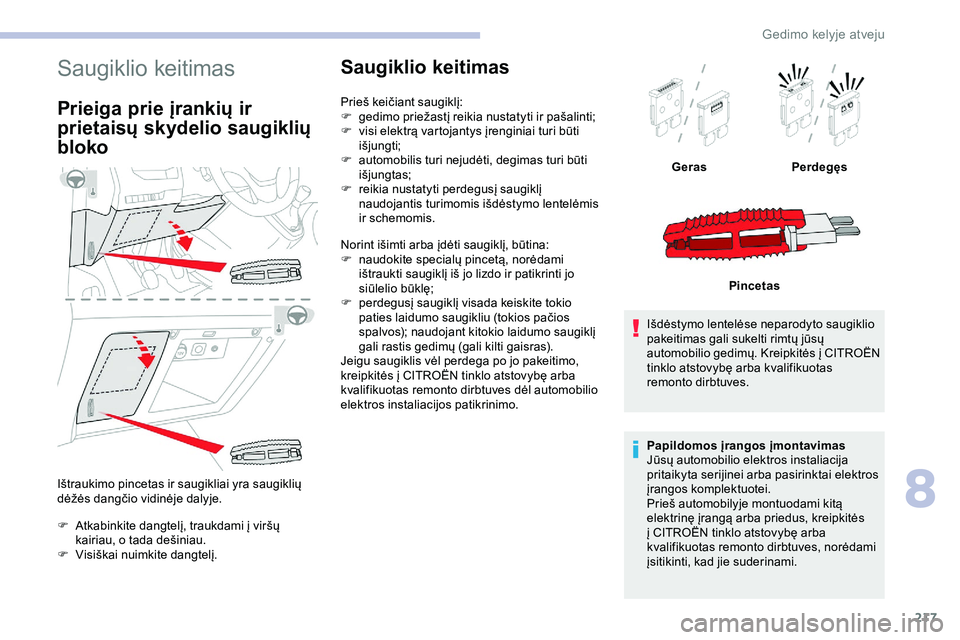

Saugiklio keitimas
Prieiga prie įrankių ir
prietaisų skydelio saugiklių
bloko
Ištraukimo pincetas ir saugikliai yra saugiklių
dėžės dangčio vidinėje dalyje.
F
A
tkabinkite dangtelį, traukdami į viršų
kairiau, o tada dešiniau.
F

V
isiškai nuimkite dangtelį.
Saugiklio keitimas
Prieš keičiant saugiklį:
F g edimo priežastį reikia nustatyti ir pašalinti;
F

v
isi elektrą vartojantys įrenginiai turi būti
išjungti;
F

a
utomobilis turi nejudėti, degimas turi būti
išjungtas;
F

r
eikia nustatyti perdegusį saugiklį
naudojantis turimomis išdėstymo lentelėmis
ir schemomis.
Norint išimti arba įdėti saugiklį, būtina:
F

n
audokite specialų pincetą, norėdami
ištraukti saugiklį iš jo lizdo ir patikrinti jo
siūlelio būklę;
F

p
erdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu (tokios pačios
spalvos); naudojant kitokio laidumo saugiklį
gali rastis gedimų (gali kilti gaisras).
Jeigu saugiklis vėl perdega po jo pakeitimo,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves dėl automobilio
elektros instaliacijos patikrinimo. Išdėstymo lentelėse neparodyto saugiklio
pakeitimas gali sukelti rimtų jūsų
automobilio gedimų. Kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotas
remonto dirbtuves.
Papildomos įrangos įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai elektros
įrangos komplektuotei.
Prieš automobilyje montuodami kitą
elektrinę įrangą arba priedus, kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves, norėdami
įsitikinti, kad jie suderinami.Geras
Perdegęs
Pincetas
8
Gedimo kelyje atveju

218

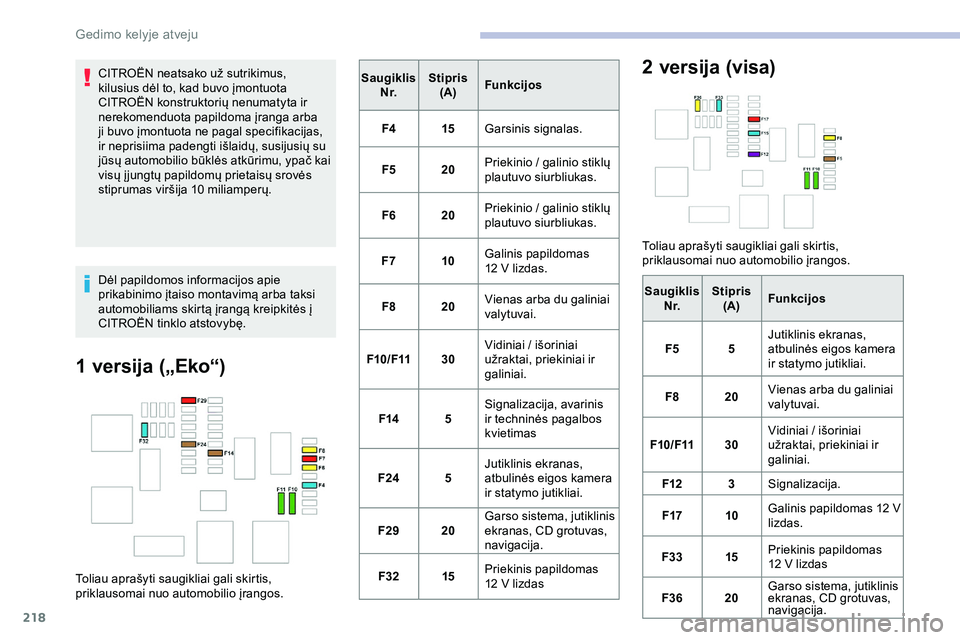

CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal specifikacijas,
ir neprisiima padengti išlaidų, susijusių su
jūsų automobilio būklės atkūrimu, ypač kai
visų į jungtų papildomų prietaisų srovės
stiprumas viršija 10 miliamperų.
Dėl papildomos informacijos apie
prikabinimo įtaiso montavimą arba taksi
automobiliams skirtą įrangą kreipkitės į
CITROËN tinklo atstovybę.
1 versija („Eko“)
Toliau aprašyti saugikliai gali skirtis,
priklausomai nuo automobilio įrangos.Saugiklis
N r. Stipris
(A) Funkcijos
F4 15Garsinis signalas.
F5 20Priekinio / galinio stiklų
plautuvo siurbliukas.
F6 20Priekinio / galinio stiklų
plautuvo siurbliukas.
F7 10Galinis papildomas
12 V lizdas.
F8 20Vienas arba du galiniai
valytuvai.
F10/F11 30Vidiniai / išoriniai
užraktai, priekiniai ir
galiniai.
F14 5Signalizacija, avarinis
ir techninės pagalbos
kvietimas
F24 5Jutiklinis ekranas,
atbulinės eigos kamera
ir statymo jutikliai.
F29 20Garso sistema, jutiklinis
ekranas, CD grotuvas,
navigacija.
F32 15Priekinis papildomas
12
V lizdas
2 versija (visa)
Toliau aprašyti saugikliai gali skirtis,
priklausomai nuo automobilio įrangos.
Saugiklis N r. Stipris
(A) Funkcijos
F5 5Jutiklinis ekranas,
atbulinės eigos kamera
ir statymo jutikliai.
F8 20Vienas arba du galiniai
valytuvai.
F10/F11 30Vidiniai / išoriniai
užraktai, priekiniai ir
galiniai.
F12 3Signalizacija.
F17 10Galinis papildomas 12
V
lizdas.
F33 15Priekinis papildomas
12


V lizdas
F36 20Garso sistema, jutiklinis
ekranas, CD grotuvas,
navigacija.
Gedimo kelyje atveju

219

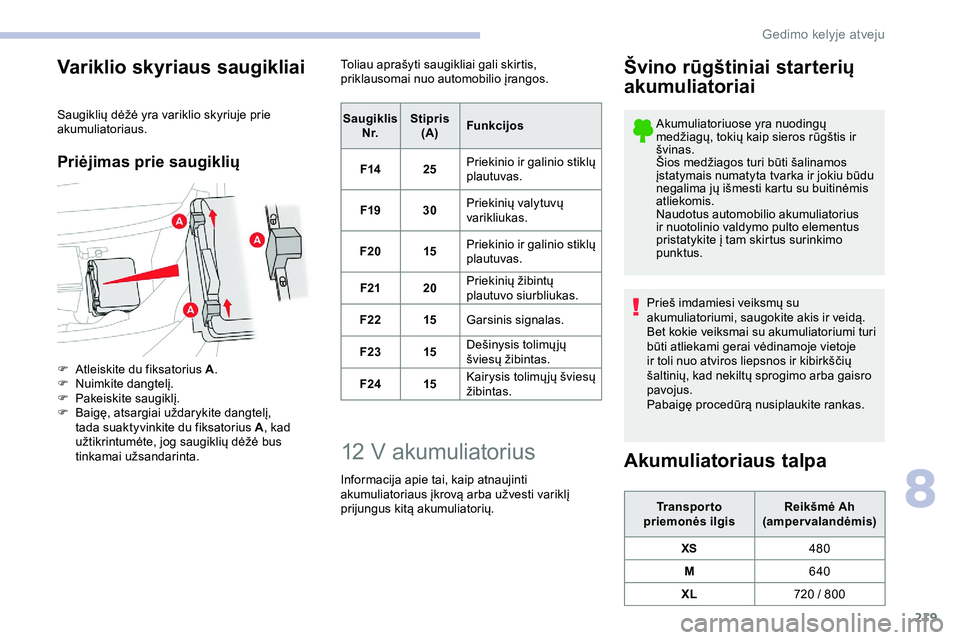

Variklio skyriaus saugikliai
Saugiklių dėžė yra variklio skyriuje prie
akumuliatoriaus.
Priėjimas prie saugiklių
F Atleiskite du fiksatorius A.
F N uimkite dangtelį.
F

P
akeiskite saugiklį.
F

B
aigę, atsargiai uždarykite dangtelį,
tada suaktyvinkite du fiksatorius A , kad
užtikrintumėte, jog saugiklių dėžė bus
tinkamai užsandarinta. Toliau aprašyti saugikliai gali skirtis,
priklausomai nuo automobilio įrangos.
Saugiklis N r. Stipris
(A) Funkcijos
F14 25Priekinio ir galinio stiklų
plautuvas.
F19 30Priekinių valytuvų
varikliukas.
F20 15Priekinio ir galinio stiklų
plautuvas.
F21 20Priekinių žibintų
plautuvo siurbliukas.
F22 15Garsinis signalas.
F23 15Dešinysis tolimų jų
šviesų žibintas.
F24 15Kairysis tolimų jų šviesų
žibintas.
12 V akumuliatorius
Informacija apie tai, kaip atnaujinti
akumuliatoriaus įkrovą arba užvesti variklį
prijungus kitą akumuliatorių.
Švino rūgštiniai starterių
akumuliatoriai
Akumuliatoriuose yra nuodingų
medžiagų, tokių kaip sieros rūgštis ir
švinas.
Šios medžiagos turi būti šalinamos
įstatymais numatyta tvarka ir jokiu būdu
negalima jų išmesti kartu su buitinėmis
atliekomis.
Naudotus automobilio akumuliatorius
ir nuotolinio valdymo pulto elementus
pristatykite į tam skirtus surinkimo
punktus.
Prieš imdamiesi veiksmų su
akumuliatoriumi, saugokite akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi turi
būti atliekami gerai vėdinamoje vietoje
ir toli nuo atviros liepsnos ir kibirkščių
šaltinių, kad nekiltų sprogimo arba gaisro
pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Akumuliatoriaus talpa
Transporto
priemonės ilgis Reikšmė Ah
(ampervalandėmis)
XS 480
M 640
XL 720 / 800
8
Gedimo kelyje atveju

220

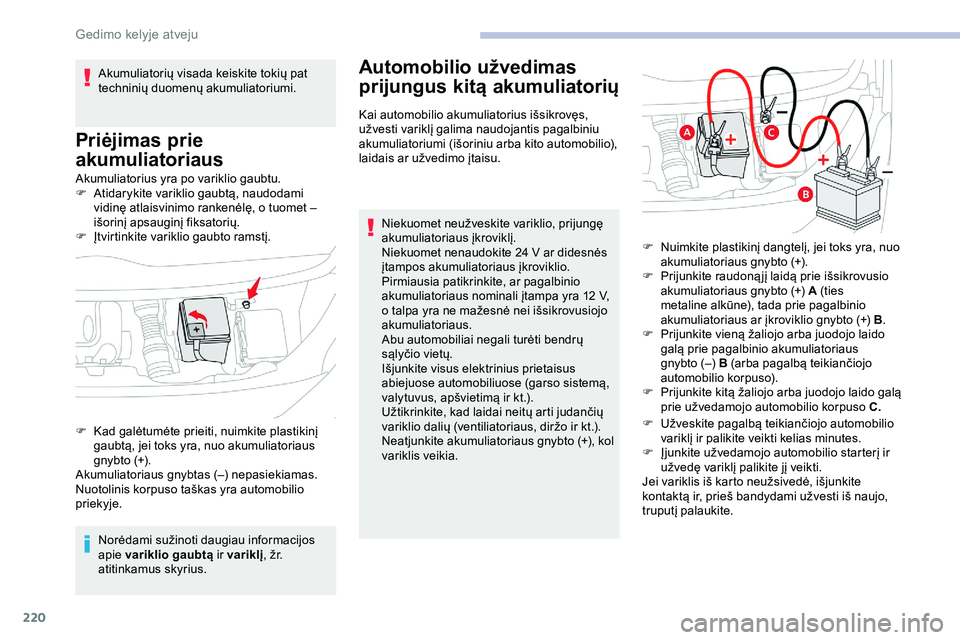

Akumuliatorius yra po variklio gaubtu.
F A tidarykite variklio gaubtą, naudodami
vidinę atlaisvinimo rankenėlę, o tuomet –
išorinį apsauginį fiksatorių.
F

Į
tvirtinkite variklio gaubto ramstį.
Norėdami sužinoti daugiau informacijos
apie variklio gaubtą ir variklį, žr.
atitinkamus skyrius.
Automobilio užvedimas
prijungus kitą akumuliatorių
Kai automobilio akumuliatorius išsikrovęs,
užvesti variklį galima naudojantis pagalbiniu
akumuliatoriumi (išoriniu arba kito automobilio),
laidais ar užvedimo įtaisu.
Niekuomet neužveskite variklio, prijungę
akumuliatoriaus įkroviklį.
Niekuomet nenaudokite 24
V ar didesnės
įtampos akumuliatoriaus įkroviklio.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra 12
V,
o talpa yra ne mažesnė nei išsikrovusiojo
akumuliatoriaus.
Abu automobiliai negali turėti bendrų
sąlyčio vietų.
Išjunkite visus elektrinius prietaisus
abiejuose automobiliuose (garso sistemą,
valytuvus, apšvietimą ir kt.).
Užtikrinkite, kad laidai neitų arti judančių
variklio dalių (ventiliatoriaus, diržo ir kt.).
Neatjunkite akumuliatoriaus gnybto (+), kol
variklis veikia.
Akumuliatorių visada keiskite tokių pat
techninių duomenų akumuliatoriumi.
Priėjimas prie
akumuliatoriaus
F Kad galėtumėte prieiti, nuimkite plastikinį
gaubtą, jei toks yra, nuo akumuliatoriaus
gnybto (+).
Akumuliatoriaus gnybtas (–) nepasiekiamas.
Nuotolinis korpuso taškas yra automobilio
priekyje. F

N
uimkite plastikinį dangtelį, jei toks yra, nuo
akumuliatoriaus gnybto (+).
F
P
rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (ties
metaline alkūne), tada prie pagalbinio
akumuliatoriaus ar įkroviklio gnybto (+) B .
F
P
rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus
gnybto (–) B (arba pagalbą teikiančiojo
automobilio korpuso).
F
P
rijunkite kitą žaliojo arba juodojo laido galą
prie užvedamojo automobilio korpuso C.
F U žveskite pagalbą teikiančiojo automobilio
variklį ir palikite veikti kelias minutes.
F

Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
Jei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš naujo,
truputį palaukite.
Gedimo kelyje atveju

221
24v 12v

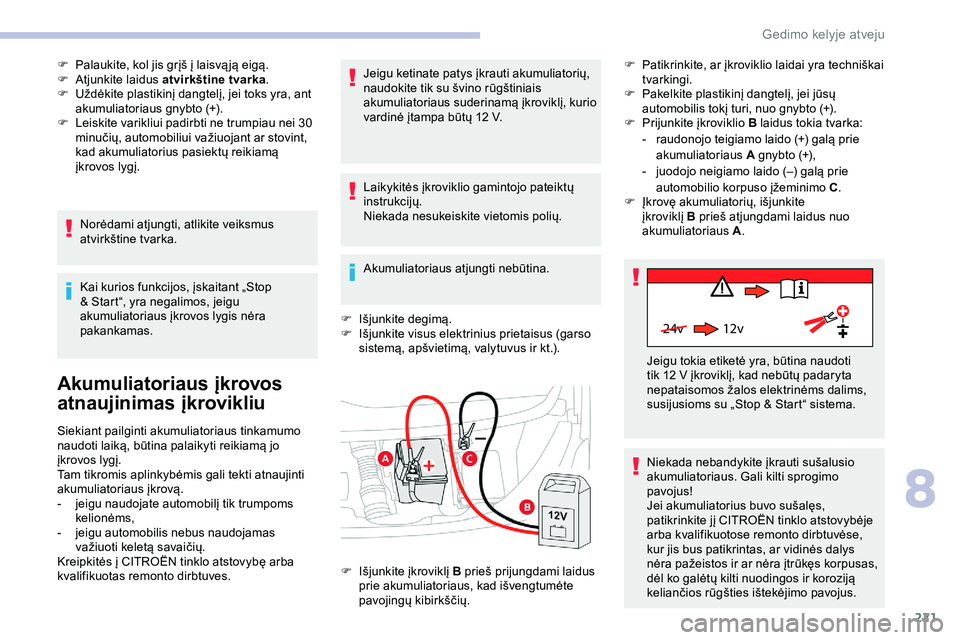

F Palaukite, kol jis grįš į laisvą ją eigą.
F A tjunkite laidus atvirkštine tvarka .
F

U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F

L
eiskite varikliui padirbti ne trumpiau nei 30
minučių, automobiliui važiuojant ar stovint,
kad akumuliatorius pasiektų reikiamą
įkrovos lygį.
Norėdami atjungti, atlikite veiksmus
atvirkštine tvarka.
Kai kurios funkcijos, įskaitant „Stop
& Start“, yra negalimos, jeigu
akumuliatoriaus įkrovos lygis nėra
pakankamas.
Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
Siekiant pailginti akumuliatoriaus tinkamumo
naudoti laiką, būtina palaikyti reikiamą jo
įkrovos lygį.
Tam tikromis aplinkybėmis gali tekti atnaujinti
akumuliatoriaus įkrovą.
-

j
eigu naudojate automobilį tik trumpoms
kelionėms,
-

j
eigu automobilis nebus naudojamas
važiuoti keletą savaičių.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves. Jeigu ketinate patys įkrauti akumuliatorių,
naudokite tik su švino rūgštiniais
akumuliatoriaus suderinamą įkroviklį, kurio
vardinė įtampa būtų 12
V.
Laikykitės įkroviklio gamintojo pateiktų
instrukcijų.
Niekada nesukeiskite vietomis polių.
Akumuliatoriaus atjungti nebūtina.
F
I
šjunkite degimą.
F
I
šjunkite visus elektrinius prietaisus (garso
sistemą, apšvietimą, valytuvus ir kt.). F
P
atikrinkite, ar įkroviklio laidai yra techniškai
tvarkingi.
F
P
akelkite plastikinį dangtelį, jei jūsų
automobilis tokį turi, nuo gnybto (+).
F
P
rijunkite įkroviklio B laidus tokia tvarka:
-
r
audonojo teigiamo laido (+) galą prie
akumuliatoriaus A gnybto (+),
-
j
uodojo neigiamo laido (–) galą prie
automobilio korpuso įžeminimo C .
F
Į
krovę akumuliatorių, išjunkite
įkroviklį B prieš atjungdami laidus nuo
akumuliatoriaus
A .
F

I
šjunkite įkroviklį B prieš prijungdami laidus
prie akumuliatoriaus, kad išvengtumėte
pavojingų kibirkščių. Jeigu tokia etiketė yra, būtina naudoti
tik 12
V įkroviklį, kad nebūtų padaryta
nepataisomos žalos elektrinėms dalims,
susijusioms su „Stop & Start“ sistema.
Niekada nebandykite įkrauti sušalusio
akumuliatoriaus. Gali kilti sprogimo
pavojus!
Jei akumuliatorius buvo sušalęs,
patikrinkite jį CITROËN tinklo atstovybėje
arba kvalifikuotose remonto dirbtuvėse,
kur jis bus patikrintas, ar vidinės dalys
nėra pažeistos ir ar nėra įtrūkęs korpusas,
dėl ko galėtų kilti nuodingos ir koroziją
keliančios rūgšties ištekėjimo pavojus.
8
Gedimo kelyje atveju

222

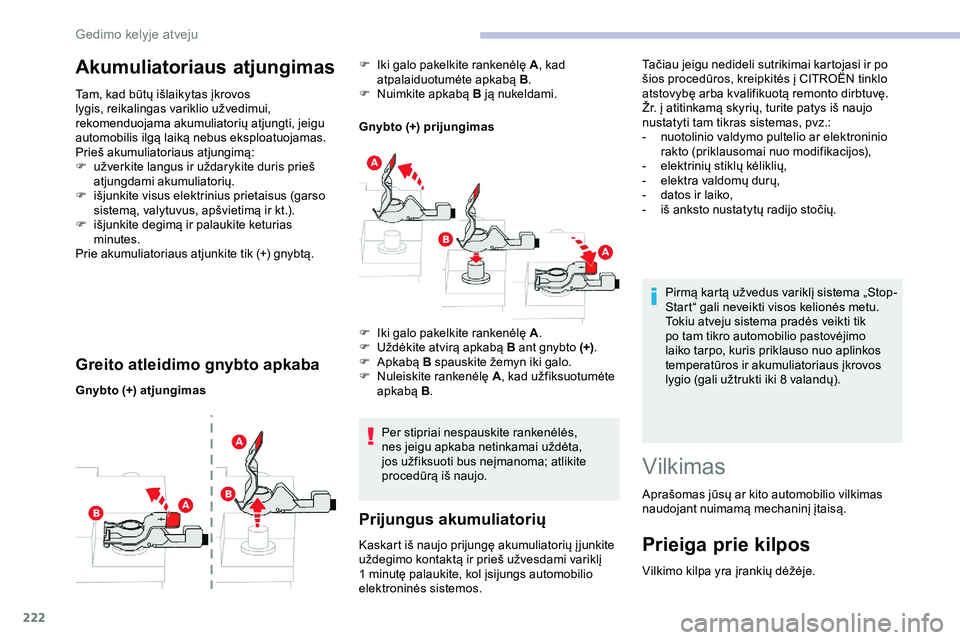

Akumuliatoriaus atjungimas
Tam, kad būtų išlaikytas įkrovos
lygis, reikalingas variklio užvedimui,
rekomenduojama akumuliatorių atjungti, jeigu
automobilis ilgą laiką nebus eksploatuojamas.
Prieš akumuliatoriaus atjungimą:
F
u
žverkite langus ir uždarykite duris prieš
atjungdami akumuliatorių.
F

i
šjunkite visus elektrinius prietaisus (garso
sistemą, valytuvus, apšvietimą ir kt.).
F

i
šjunkite degimą ir palaukite keturias
minutes.
Prie akumuliatoriaus atjunkite tik (+) gnybtą.
Greito atleidimo gnybto apkaba
Gnybto (+) atjungimas Gnybto (+) prijungimas
Per stipriai nespauskite rankenėlės,
nes jeigu apkaba netinkamai uždėta,
jos užfiksuoti bus neįmanoma; atlikite
procedūrą iš naujo.
Prijungus akumuliatorių
F Iki galo pakelkite rankenėlę A , kad
atpalaiduotumėte apkabą B.
F

N
uimkite apkabą B ją nukeldami.
Kaskart iš naujo prijungę akumuliatorių į junkite
uždegimo kontaktą ir prieš užvesdami variklį
1 minutę palaukite, kol įsijungs automobilio
elektroninės sistemos. Pirmą kartą užvedus variklį sistema „Stop-
Start“ gali neveikti visos kelionės metu.
Tokiu atveju sistema pradės veikti tik
po tam tikro automobilio pastovėjimo
laiko tarpo, kuris priklauso nuo aplinkos
temperatūros ir akumuliatoriaus įkrovos
lygio (gali užtrukti iki 8 valandų).
Vilkimas
Aprašomas jūsų ar kito automobilio vilkimas
naudojant nuimamą mechaninį įtaisą.
Prieiga prie kilpos
Vilkimo kilpa yra įrankių dėžėje.
F

I

ki galo pakelkite rankenėlę A
.
F

U

ždėkite atvirą apkabą B ant gnybto (+)
.
F

A

pkabą B spauskite žemyn iki galo.
F

N

uleiskite rankenėlę
A, kad užfiksuotumėte
apkabą B. Tačiau jeigu nedideli sutrikimai kartojasi ir po
šios procedūros, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Žr. į atitinkamą skyrių, turite patys iš naujo
nustatyti tam tikras sistemas, pvz.:
-
n
uotolinio valdymo pultelio ar elektroninio
rakto (priklausomai nuo modifikacijos),
-
e
lektrinių stiklų kėliklių,
-
e
lektra valdomų durų,
-
d
atos ir laiko,
-
i
š anksto nustatytų radijo stočių.
Gedimo kelyje atveju
