2019 TOYOTA PROACE VERSO Manual de utilização (in Portuguese)

32
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019

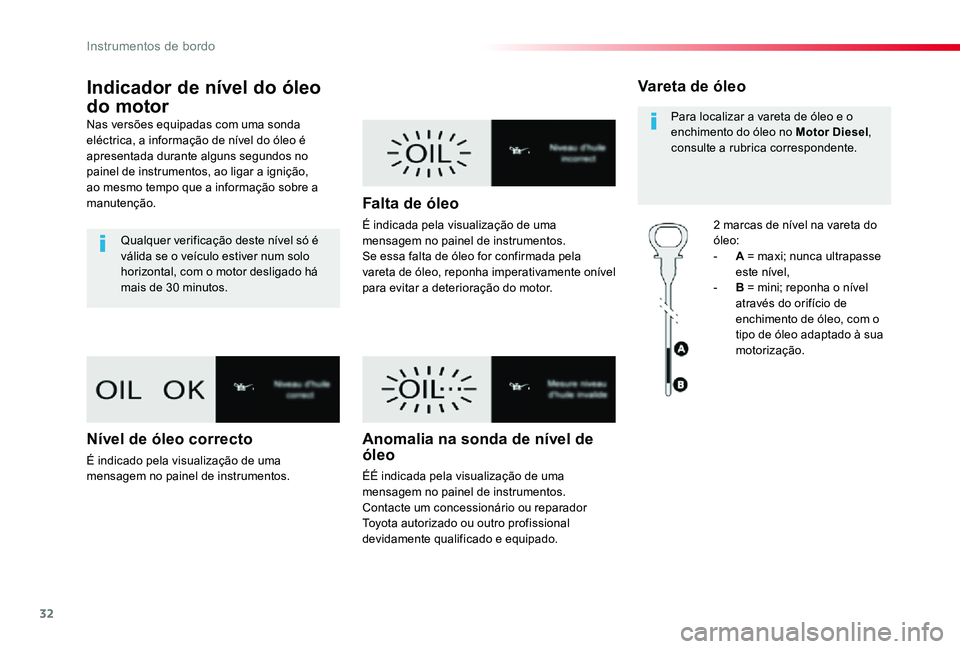

Indicador de nível do óleo
do motor
Nas versões equipadas com uma sonda eléctrica, a informação de nível do óleo é apresentada durante alguns segundos no painel de instrumentos, ao ligar a ignição, ao mesmo tempo que a informação sobre a manutenção.
Qualquer verificação deste nível só é válida se o veículo estiver num solo horizontal, com o motor desligado há mais de 30 minutos.
Nível de óleo correcto
É indicado pela visualização de uma mensagem no painel de instrumentos.
Falta de óleo
É indicada pela visualização de uma mensagem no painel de instrumentos. Se essa falta de óleo for confirmada pela vareta de óleo, reponha imperativamente onível para evitar a deterioração do motor.
Anomalia na sonda de nível de óleo
ÉÉ indicada pela visualização de uma mensagem no painel de instrumentos. Contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Vareta de óleo
2 marcas de nível na vareta do óleo:- A = maxi; nunca ultrapasse este nível,- B = mini; reponha o nível através do orifício de enchimento de óleo, com o tipo de óleo adaptado à sua motorização.
Para localizar a vareta de óleo e o enchimento do óleo no Motor Diesel, consulte a rubrica correspondente.
Instrumentos de bordo

33
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019
Indicadores de autonomia
do líquido AdBlue®
A partir do momento em que o nível de reserva do reservatório de AdBlue® tenha sido atingido ou após a detecção de um problema de funcionamento do sistema de despoluição SCR, um indicador permite-lhe saber, assim que ligar a ignição, a estimativa de quilómetros restantes a percorrer antes do bloqueio do arranque do motor.Em caso de detecção simultânea de um problema de funcionamento e de um nível baixo de AdBlue®, é visualizada a autonomia mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de AdBlue®
O dispositivo regulamentar de anti-arranque do motor é activado automaticamente quando o reservatório de AdBlue® está vazio.
Autonomia superior a 2 400 km
Uma pressão neste botão permite a visualização momentânea da autonomia.
F " Diagnóstico " Seleccione seguidamente.
Para lá dos 5 000 km o valor não é preciso.
Ao ligar a ignição não surge qualquer informação, relativa à autonomia, no painel de instrumentos.
A autonomia surge momentaneamente.
Caso o seu veículo esteja equipado, poderá aceder a esta informação através do ecrã táctil.
F Seleccione o menu Condução.
F Seleccione " OPÇÕES ".
Para mais informações sobre AdBlue® e sistema SCR e, nomeadamente, sobre a reposição de AdBlue®, consulte a rubrica correspondente.
Autonomia da condução entre 2,400 km e 800 km (1,500 e 500 milhas)
Quando ligar a ignição, esta luz de aviso permanece acesa durante cerca de 30 segundos, sendo acompanhada da apresentação da mensagem ("Top up AdBlue: AdBlue: Starting impossible in x miles/ km") que indica a autonomia de condução em expressa em quilómetros ou milhas.
Atingiu o nível de reser va; recomendamos que ateste o mais rapidamente possível.Estas mensagens serão acompanhadas pela recomendação para não atestar com mais de 10 litros de AdBlue.
1
Instrumentos de bordo

34
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019

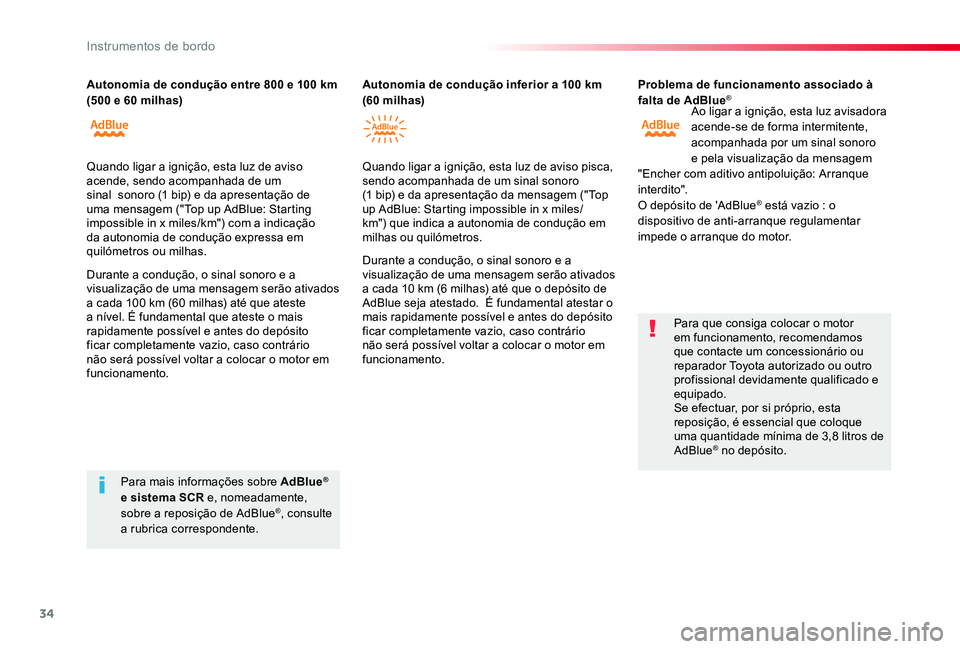

Problema de funcionamento associado à falta de AdBlue®Ao ligar a ignição, esta luz avisadora acende-se de forma intermitente, acompanhada por um sinal sonoro e pela visualização da mensagem "Encher com aditivo antipoluição: Arranque interdito".O depósito de 'AdBlue® está vazio : o dispositivo de anti-arranque regulamentar impede o arranque do motor.
Para que consiga colocar o motor em funcionamento, recomendamos que contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado. Se efectuar, por si próprio, esta reposição, é essencial que coloque uma quantidade mínima de 3,8 litros de AdBlue® no depósito.
Para mais informações sobre AdBlue® e sistema SCR e, nomeadamente, sobre a reposição de AdBlue®, consulte a rubrica correspondente.
Autonomia de condução entre 800 e 100 km (500 e 60 milhas)Autonomia de condução inferior a 100 km (60 milhas)
Quando ligar a ignição, esta luz de aviso acende, sendo acompanhada de um sinal sonoro (1 bip) e da apresentação de uma mensagem ("Top up AdBlue: Starting impossible in x miles/km") com a indicação da autonomia de condução expressa em quilómetros ou milhas.
Durante a condução, o sinal sonoro e a visualização de uma mensagem serão ativados a cada 100 km (60 milhas) até que ateste a nível. É fundamental que ateste o mais rapidamente possível e antes do depósito ficar completamente vazio, caso contrário não será possível voltar a colocar o motor em funcionamento.
Quando ligar a ignição, esta luz de aviso pisca, sendo acompanhada de um sinal sonoro (1 bip) e da apresentação da mensagem ("Top up AdBlue: Starting impossible in x miles/ km") que indica a autonomia de condução em milhas ou quilómetros.
Durante a condução, o sinal sonoro e a visualização de uma mensagem serão ativados a cada 10 km (6 milhas) até que o depósito de AdBlue seja atestado. É fundamental atestar o mais rapidamente possível e antes do depósito ficar completamente vazio, caso contrário não será possível voltar a colocar o motor em funcionamento.
Instrumentos de bordo

35
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019
Arranque interdito
Cada vez que ligar a ignição, estas luzes avisadoras acendem-se acompanhadas por um sinal sonoro e pela apresentação da mensagem "Defeito antipoluição: Arranque interdito".
Ultrapassou o limite da autonomia autorizada: o dispositivo de anti-arranque impede o arranque do motor.
Para conseguir colocar o motor em funcionamento, deverá contactar um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Em caso de detecção de uma avaria no sistema de antipoluição SCR
Um dispositivo de bloqueio do motor activa-se automaticamente caso sejam percorridos mais de 1 100 km após a confirmação de uma avaria no sistema de antipoluição SCR. Verifique o sistema o mais rapidamente possível num concessionário ou reparador Toyota autorizado ou noutro profissional devidamente qualificado e equipado.
Caso se trate de um problema de funcionamento temporário, o alerta desaparece durante o trajecto seguinte após o controlo do autodiagnóstico do sistema antipoluição SCR.
Em caso de detecção de uma avaria
Estas luzes avisadoras acendem-se, acompanhadas por um sinal sonoro e pela apresentação da mensagem "Defeito antipoluição".O alerta é accionado com o veículo em movimento, quando o problema de funcionamento for detectado pela primeira vez e, em seguida, ao ligar a ignição aquando dos trajectos seguintes, enquanto a causa do problema de funcionamento persistir.
Durante a fase de autonomia autorizada (entre 1 100 km e 0 km)
Se o problema de funcionamento do sistema SCR for confirmado (após percorrer 50 km com o sinal de avaria permanentemente ligado), estas luzes avisadoras acendem-se acompanhadas por um sinal sonoro e pela apresentação de uma mensagem (ex : "Defeito antipoluição: Arranque interdito em 300 km") indicando a autonomia em quilómetros ou milhas.Com o veículo em movimento a mensagem é apresentada a cada 30 segundos enquanto o problema de funcionamento do sistema antipoluição SCR subsistir.O alerta é renovado a partir do momento em que a ignição é ligada.Deverá dirigir-se imediatamente a um concessionário ou reparador Toyota autorizado ou a outro profissional devidamente qualificado
e equipado.Caso contrário, não conseguirá efectuar o arranque do seu veículo.
1
Instrumentos de bordo

36
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019

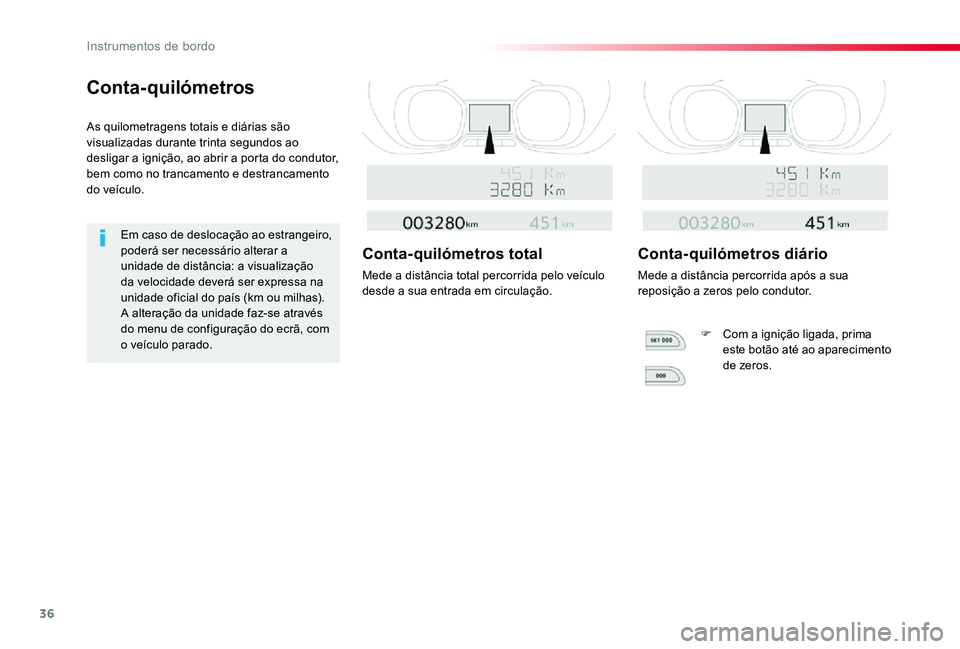

Conta-quilómetros
As quilometragens totais e diárias são visualizadas durante trinta segundos ao desligar a ignição, ao abrir a porta do condutor, bem como no trancamento e destrancamento do veículo.
Em caso de deslocação ao estrangeiro, poderá ser necessário alterar a unidade de distância: a visualização da velocidade deverá ser expressa na unidade oficial do país (km ou milhas). A alteração da unidade faz-se através do menu de configuração do ecrã, com o veículo parado.
Conta-quilómetros total
Mede a distância total percorrida pelo veículo desde a sua entrada em circulação.
Conta-quilómetros diário
Mede a distância percorrida após a sua reposição a zeros pelo condutor.
F Com a ignição ligada, prima este botão até ao aparecimento de zeros.
Instrumentos de bordo

37
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019

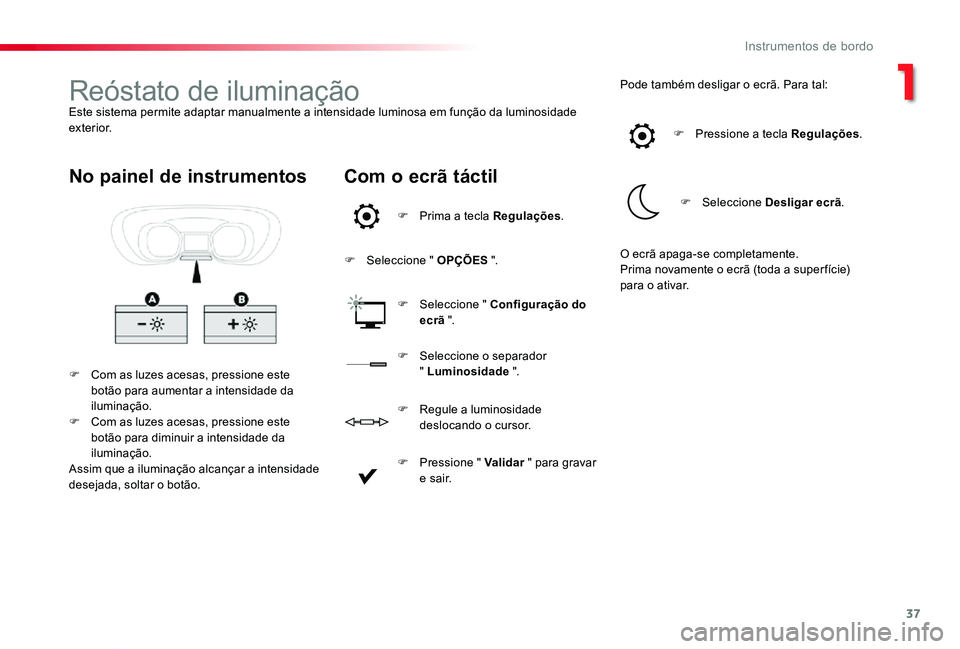

Reóstato de iluminaçãoEste sistema permite adaptar manualmente a intensidade luminosa em função da luminosidade exterior.
F Com as luzes acesas, pressione este botão para aumentar a intensidade da iluminação.F Com as luzes acesas, pressione este botão para diminuir a intensidade da
iluminação.Assim que a iluminação alcançar a intensidade desejada, soltar o botão.
No painel de instrumentosCom o ecrã táctil
F Prima a tecla Regulações.
F Seleccione " OPÇÕES ".
F Seleccione " Configuração do ecrã ".
Pode também desligar o ecrã. Para tal:
F Seleccione o separador " Luminosidade ".
F Pressione a tecla Regulações.
F Seleccione Desligar ecrã.
F Pressione " Validar " para gravar e s a i r.
F Regule a luminosidade deslocando o cursor.
O ecrã apaga-se completamente.Prima novamente o ecrã (toda a super fície) para o ativar.
1
Instrumentos de bordo

38
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019

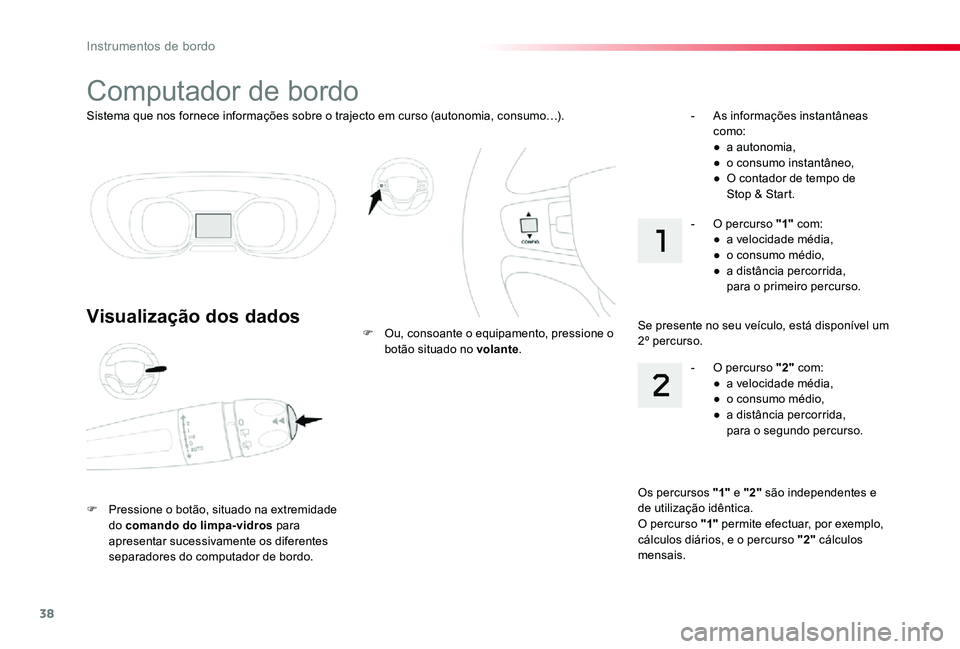

Sistema que nos fornece informações sobre o trajecto em curso (autonomia, consumo…).
Computador de bordo
Visualização dos dados
F Pressione o botão, situado na extremidade do comando do limpa-vidros para apresentar sucessivamente os diferentes separadores do computador de bordo.
F Ou, consoante o equipamento, pressione o botão situado no volante.
- As informações instantâneas como:● a autonomia,● o consumo instantâneo,● O contador de tempo de Stop & Start.
Os percursos "1" e "2" são independentes e de utilização idêntica.O percurso "1" permite efectuar, por exemplo, cálculos diários, e o percurso "2" cálculos mensais.
- O percurso "2" com:● a velocidade média,● o consumo médio,● a distância percorrida, para o segundo percurso.
- O percurso "1" com:● a velocidade média,● o consumo médio,● a distância percorrida, para o primeiro percurso.
Se presente no seu veículo, está disponível um 2º percurso.
Instrumentos de bordo

39
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2019

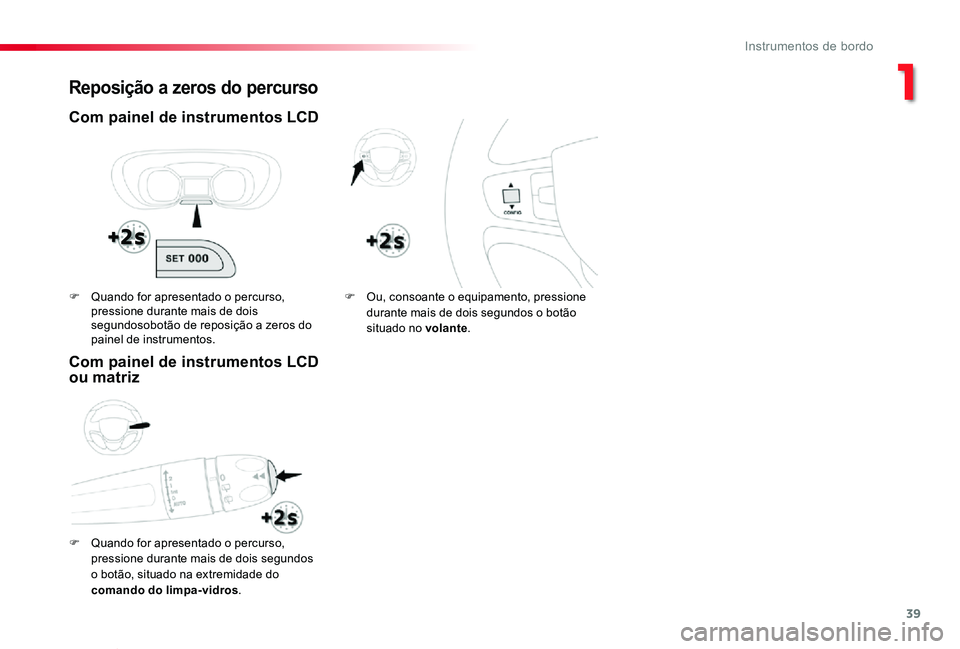

Reposição a zeros do percurso
Com painel de instrumentos LCD
F Quando for apresentado o percurso,
pressione durante mais de dois segundos o botão, situado na extremidade do comando do limpa-vidros.
F Ou, consoante o equipamento, pressione durante mais de dois segundos o botão situado no volante.
F Quando for apresentado o percurso, pressione durante mais de dois segundosobotão de reposição a zeros do painel de instrumentos.
Com painel de instrumentos LCD ou matriz
1
Instrumentos de bordo
