280

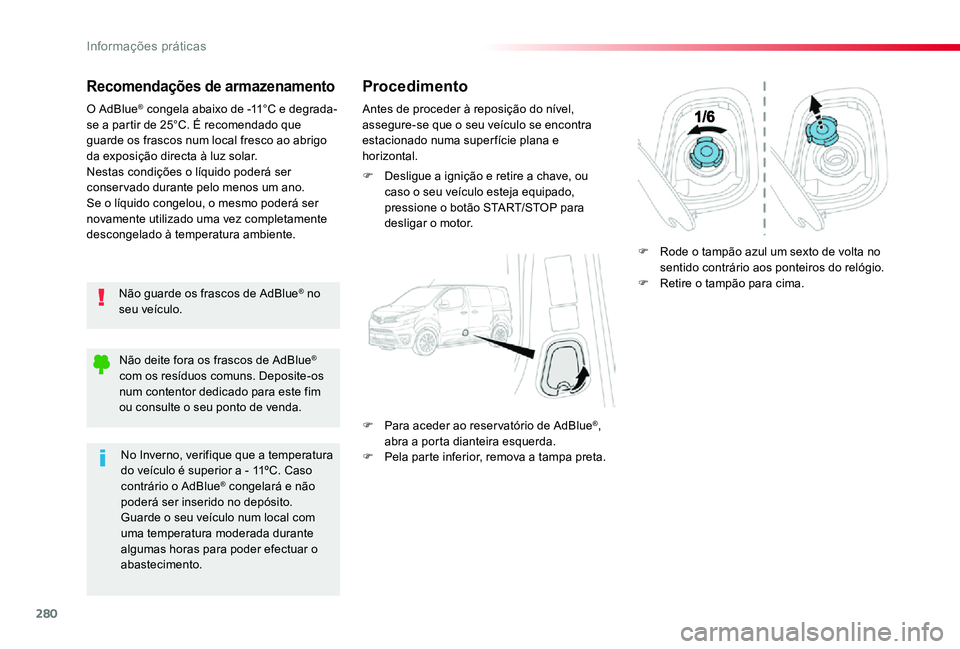

Recomendações de armazenamento
Não guarde os frascos de AdBlue® no seu veículo.
O AdBlue® congela abaixo de -11°C e degrada-se a partir de 25°C. É recomendado que guarde os frascos num local fresco ao abrigo da exposição directa à luz solar.Nestas condições o líquido poderá ser conservado durante pelo menos um ano.Se o líquido congelou, o mesmo poderá ser novamente utilizado uma vez completamente descongelado à temperatura ambiente.
Procedimento
Antes de proceder à reposição do nível, assegure-se que o seu veículo se encontra estacionado numa super fície plana e horizontal.
F Desligue a ignição e retire a chave, ou caso o seu veículo esteja equipado, pressione o botão START/STOP para desligar o motor.
F Para aceder ao reser vatório de AdBlue®, abra a porta dianteira esquerda.F Pela parte inferior, remova a tampa preta.
F Rode o tampão azul um sexto de volta no sentido contrário aos ponteiros do relógio.F Retire o tampão para cima.
Não deite fora os frascos de AdBlue® com os resíduos comuns. Deposite-os num contentor dedicado para este fim ou consulte o seu ponto de venda.
No Inverno, verifique que a temperatura do veículo é superior a - 11ºC. Caso contrário o AdBlue® congelará e não poderá ser inserido no depósito. Guarde o seu veículo num local com uma temperatura moderada durante algumas horas para poder efectuar o abastecimento.
Informações práticas

281

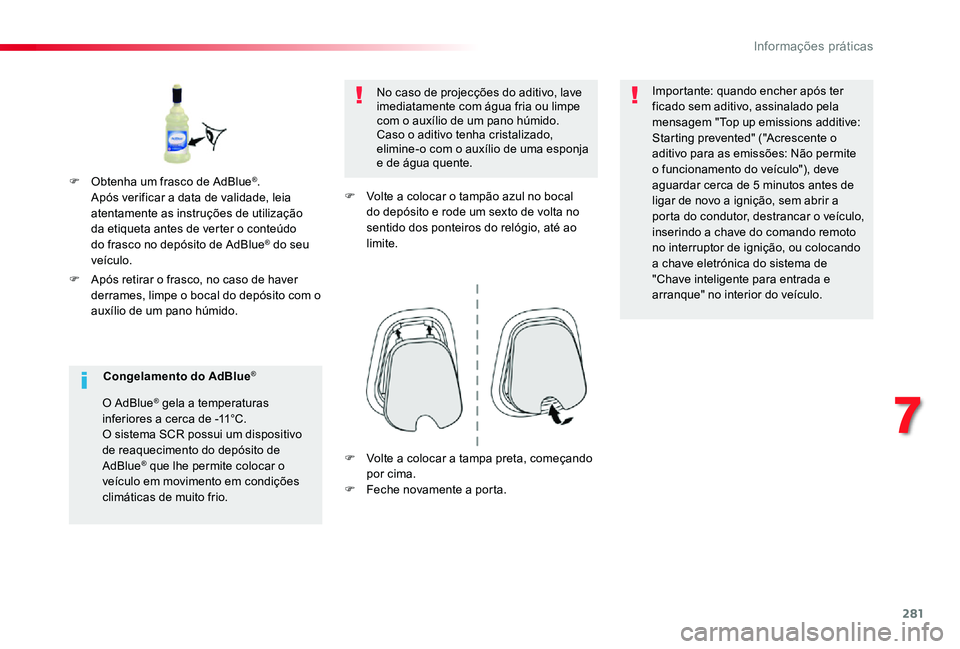

F Após retirar o frasco, no caso de haver derrames, limpe o bocal do depósito com o auxílio de um pano húmido.
No caso de projecções do aditivo, lave imediatamente com água fria ou limpe com o auxílio de um pano húmido.Caso o aditivo tenha cristalizado, elimine-o com o auxílio de uma esponja e de água quente.
F Volte a colocar o tampão azul no bocal do depósito e rode um sexto de volta no sentido dos ponteiros do relógio, até ao limite.
Importante: quando encher após ter ficado sem aditivo, assinalado pela mensagem "Top up emissions additive: Starting prevented" ("Acrescente o aditivo para as emissões: Não permite o funcionamento do veículo"), deve aguardar cerca de 5 minutos antes de ligar de novo a ignição, sem abrir a porta do condutor, destrancar o veículo, inserindo a chave do comando remoto no interruptor de ignição, ou colocando a chave eletrónica do sistema de "Chave inteligente para entrada e arranque" no interior do veículo.
F Obtenha um frasco de AdBlue®. Após verificar a data de validade, leia atentamente as instruções de utilização da etiqueta antes de verter o conteúdo
do frasco no depósito de AdBlue® do seu veículo.
Congelamento do AdBlue®
O AdBlue® gela a temperaturas inferiores a cerca de -11°C.O sistema SCR possui um dispositivo de reaquecimento do depósito de AdBlue® que lhe permite colocar o veículo em movimento em condições climáticas de muito frio.
F Volte a colocar a tampa preta, começando por cima.F Feche novamente a porta.
7
Informações práticas

282
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2019

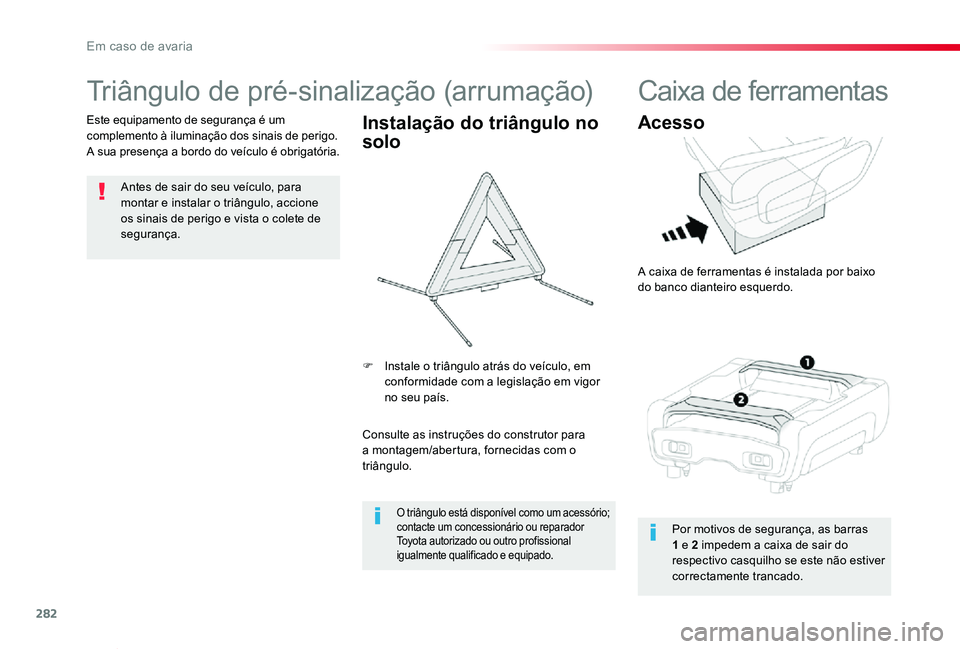

Triângulo de pré-sinalização (arrumação)
Antes de sair do seu veículo, para montar e instalar o triângulo, accione os sinais de perigo e vista o colete de segurança.
Este equipamento de segurança é um complemento à iluminação dos sinais de perigo.A sua presença a bordo do veículo é obrigatória.
Instalação do triângulo no
solo
Consulte as instruções do construtor para
a montagem/abertura, fornecidas com o triângulo.
F Instale o triângulo atrás do veículo, em conformidade com a legislação em vigor no seu país.
O triângulo está disponível como um acessório; contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.
Caixa de ferramentas
Acesso
A caixa de ferramentas é instalada por baixo do banco dianteiro esquerdo.
Por motivos de segurança, as barras 1 e 2 impedem a caixa de sair do respectivo casquilho se este não estiver correctamente trancado.
Em caso de avaria

283
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2019
Arrumação
F Pressione os fechos A e faça-os deslizar para o centro para desbloquear a caixa.F Para passar a barra 1, eleve ligeiramente a caixa e, em seguida, puxe-a ao máximo.
F Em seguida, para passar a barra 2, eleve a caixa para cima.
F Desencaixe as fixações B da tampa e, em seguida, abra-a para ter acesso às ferramentas.
AberturaExtrair
Puxe a caixa para verificar que é solidária com o respectivo casquilho.
F Instale a caixa com a frente inclinada para cima.F Para passar a barra 2, pressione a caixa enquanto a desce.
F Para passar a barra 1, eleve ligeiramente a caixa e, em seguida, pressione-a ao máximo.
F Coloque novamente a tampa na caixa e encaixe as fixações B.
F Quando a caixa tiver sido instalada a fundo no respectivo casquilho, pressione-a contra o tapete e, em seguida, deslize os fechos A para fora para a b l o q u e a r.
8
Em caso de avaria

284
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2019

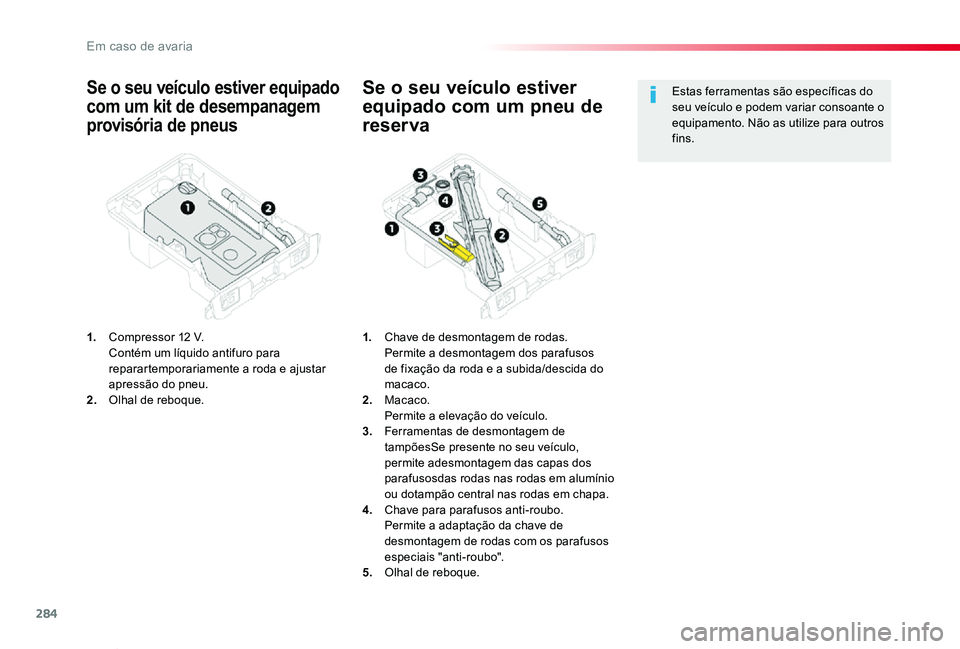

Se o seu veículo estiver equipado
com um kit de desempanagem
provisória de pneus
1. Compressor 12 V. Contém um líquido antifuro para reparartemporariamente a roda e ajustar apressão do pneu.2. Olhal de reboque.
Se o seu veículo estiver
equipado com um pneu de
reser va
1. Chave de desmontagem de rodas. Permite a desmontagem dos parafusos de fixação da roda e a subida/descida do macaco.2. Macaco. Permite a elevação do veículo.3. Ferramentas de desmontagem de tampõesSe presente no seu veículo, permite adesmontagem das capas dos parafusosdas rodas nas rodas em alumínio ou dotampão central nas rodas em chapa.4. Chave para parafusos anti-roubo. Permite a adaptação da chave de desmontagem de rodas com os parafusos especiais "anti-roubo".5. Olhal de reboque.
Estas ferramentas são específicas do seu veículo e podem variar consoante o equipamento. Não as utilize para outros fins.
Em caso de avaria

285
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2019

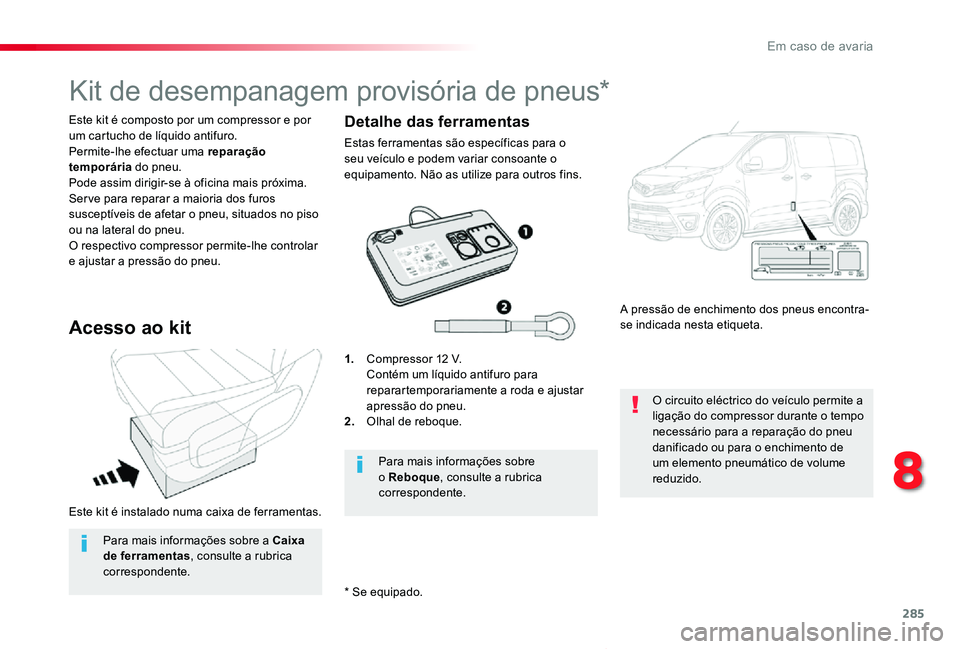

Este kit é instalado numa caixa de ferramentas.
Este kit é composto por um compressor e por um cartucho de líquido antifuro. Permite-lhe efectuar uma reparação temporária do pneu.Pode assim dirigir-se à oficina mais próxima.Ser ve para reparar a maioria dos furos susceptíveis de afetar o pneu, situados no piso ou na lateral do pneu.O respectivo compressor permite-lhe controlar e ajustar a pressão do pneu.
Kit de desempanagem provisória de pneus*
Acesso ao kit
1. Compressor 12 V. Contém um líquido antifuro para reparartemporariamente a roda e ajustar apressão do pneu.2. Olhal de reboque.
A pressão de enchimento dos pneus encontra-se indicada nesta etiqueta.
* Se equipado.
O circuito eléctrico do veículo permite a ligação do compressor durante o tempo necessário para a reparação do pneu danificado ou para o enchimento de um elemento pneumático de volume reduzido.
Para mais informações sobre o Reboque, consulte a rubrica correspondente.
Detalhe das ferramentas
Estas ferramentas são específicas para o seu veículo e podem variar consoante o equipamento. Não as utilize para outros fins.
Para mais informações sobre a Caixa
de ferramentas, consulte a rubrica correspondente.
8
Em caso de avaria

286
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2019

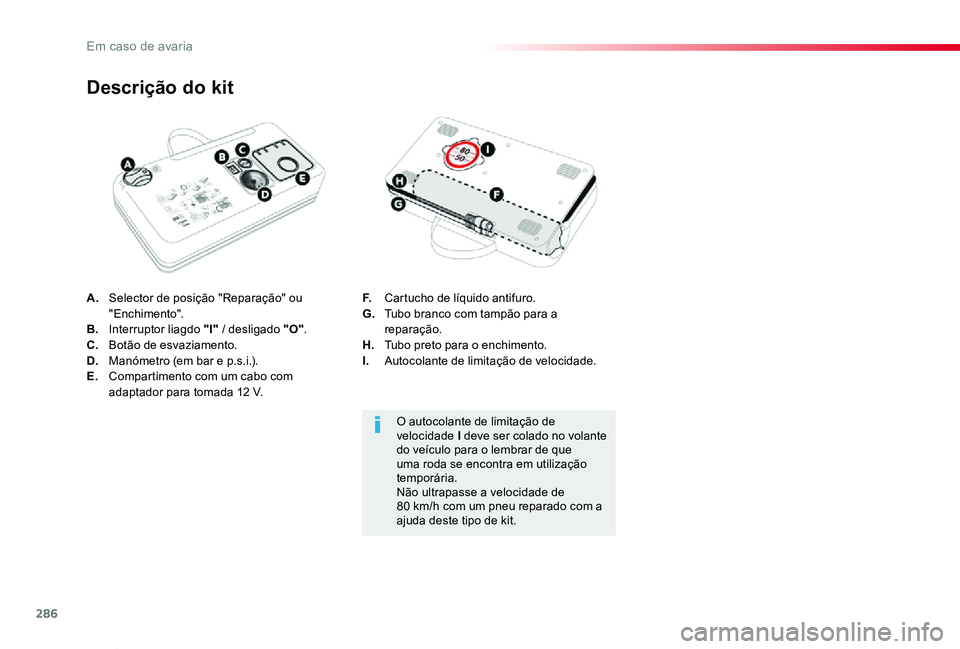

A. Selector de posição "Reparação" ou "Enchimento".B. Interruptor liagdo "I" / desligado "O".C. Botão de esvaziamento.D. Manómetro (em bar e p.s.i.).E. Compartimento com um cabo com adaptador para tomada 12 V.
Descrição do kit
F. Cartucho de líquido antifuro.G. Tubo branco com tampão para a reparação.H. Tubo preto para o enchimento.I. Autocolante de limitação de velocidade.
O autocolante de limitação de velocidade I deve ser colado no volante do veículo para o lembrar de que uma roda se encontra em utilização temporária.Não ultrapasse a velocidade de 80 km/h com um pneu reparado com a ajuda deste tipo de kit.
Em caso de avaria

287
ProaceVerso_pt_Chap08_En-cas-de-panne_ed01-2019

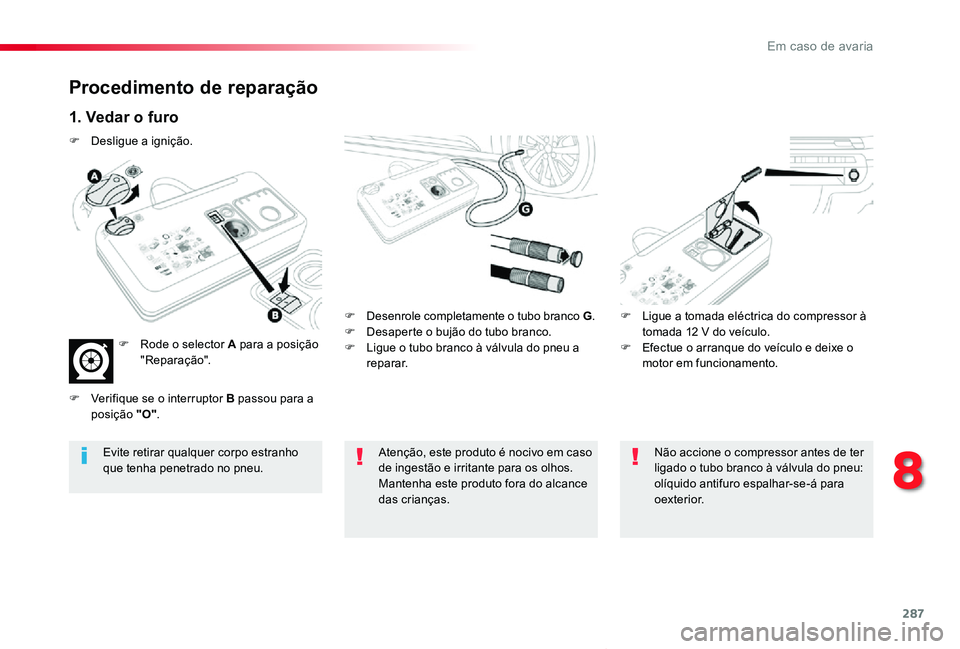

Procedimento de reparação
1. Vedar o furo
F Desenrole completamente o tubo branco G.F Desaperte o bujão do tubo branco.F Ligue o tubo branco à válvula do pneu a reparar.
F Ligue a tomada eléctrica do compressor à tomada 12 V do veículo.F Efectue o arranque do veículo e deixe o motor em funcionamento.
Atenção, este produto é nocivo em caso de ingestão e irritante para os olhos.Mantenha este produto fora do alcance das crianças.
Evite retirar qualquer corpo estranho que tenha penetrado no pneu.
Não accione o compressor antes de ter ligado o tubo branco à válvula do pneu: olíquido antifuro espalhar-se-á para oexterior.
F Desligue a ignição.
F Rode o selector A para a posição "Reparação".
F Verifique se o interruptor B passou para a posição "O".
8
