2019 TOYOTA CAMRY Instructieboekje (in Dutch)

5767-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 580)
● Een of beide klemmen van de 12V-accu kunnen loszitten.
( → Blz. 476)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor lo-
pig worden gestart.
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehe ndel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur
of een andere naar behoren gek walificeerde en uitgeruste deskun -
dige.
De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 576 Monday, January 28, 2019 8:33 AM

5777-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Portieren
Gebruik de mechanische sleu-
tel (→Blz. 171) om de volgende
handelingen uit te voeren
(alleen bestuurdersportier):
Vergrendelen van alle portie-
ren
Sluiten van de ruiten (draaien
en vasthouden)
*
Ontgrendelen van alle portie-
ren
Openen van de ruiten (d raaien en vasthouden)
*
*
: Deze instelling moeten aan de persoonlijke voorkeur worden aangepast door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.

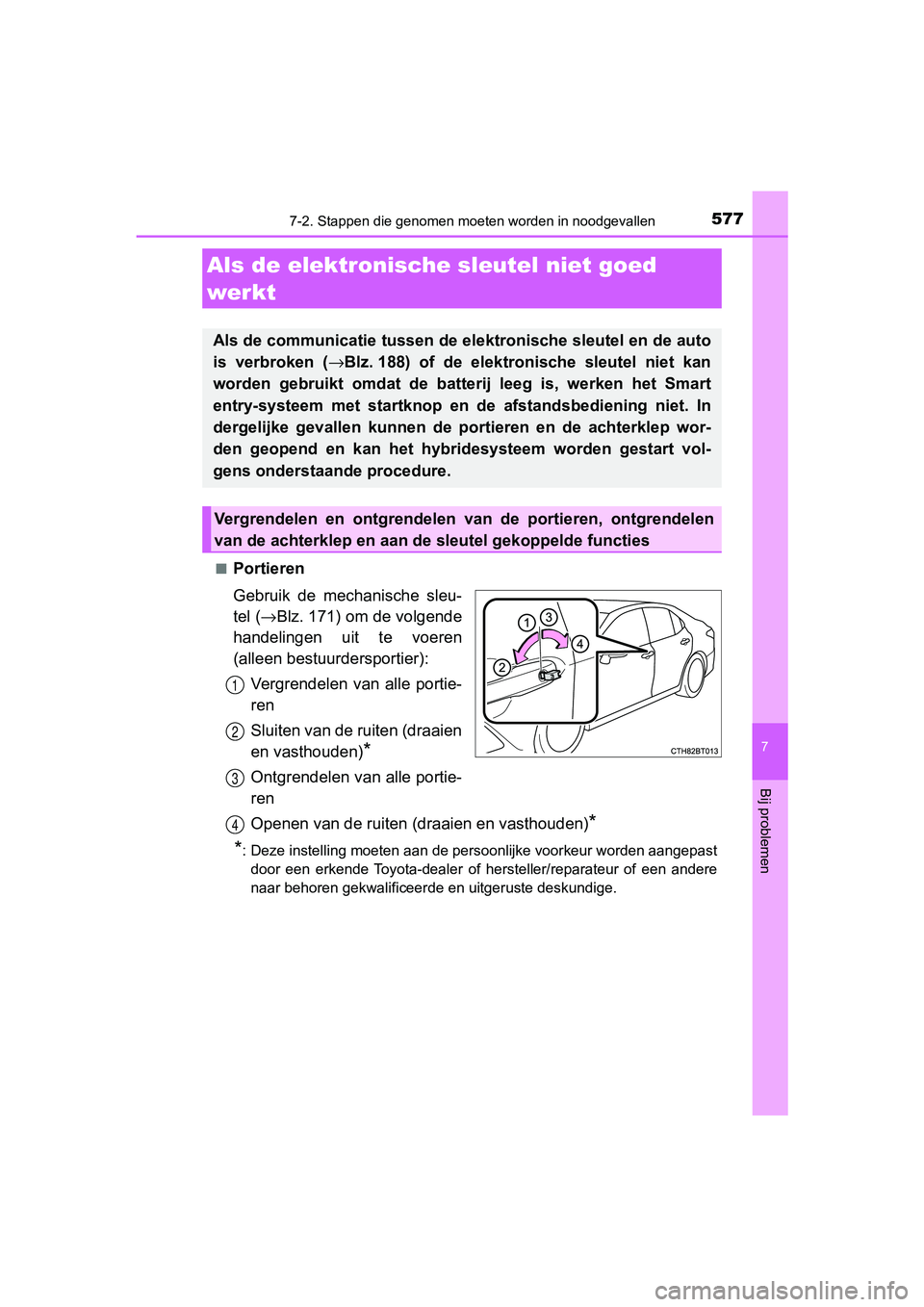

Als de elektronische sleutel niet goed
werkt
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 188) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en d e afstandsbediening niet. In
dergelijke gevallen kunnen de portieren en de achterklep wor-
den geopend en kan het hybridesysteem worden gestart vol-
gens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren, ontgrendelen
van de achterklep en aan de sleutel gekoppelde functies
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 577 Monday, January 28, 2019 8:33 AM

5787-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE■
Achterklep
Draai de mechanische sleutel
rechtsom om de achterklep te
ontgrendelen.
Controleer of de selectiehendel in stand P staat en trap het re
mpe-
daal stevig in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk kort en krachtig op de startknop.
Neem contact op met een erkende T oyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het hybri desysteem nog steeds n iet kan worden gestart.
Starten van het hybridesysteem
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 578 Monday, January 28, 2019 8:33 AM

5797-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal
doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 507)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de st artknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verander t iedere
keer dat de knop wordt ingedrukt. ( →Blz. 253)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uit geschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 609)
● Controleer of de energiebespaarmodus is ingeschakeld. Is de fun ctie inge-
schakeld, schakel hem dan uit.
( →Blz. 187)
WAARSCHUWING
■ Bij het gebruik van de mechanische sleutel en het bedienen van de
elektrisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat u hebt gecontroleerd of er geen
risico is dat een passagier met een lichaamsdeel bekneld kan ra ken tussen
de ruit. Laat tevens de mechanische sleutel niet bedienen door kinderen.
Het kan gebeuren dat een lichaamsdeel van een kind of een ander e passa-
gier klem komt te zitten door het bedienen van de elektrisch be dienbare ruit.
3
CAMRY_HV_OM_Europe_OM33D66E.book Page 579 Monday, January 28, 2019 8:33 AM

5807-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-accu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm: Contro-
leer of u de elektronische sleu-
tel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. ( →Blz. 128)
Open de motorkap en verwijder
het deksel van de zekeringen-
kast.
Druk de borglippen in en trek het
deksel omhoog.
Open het deksel van de speci-
ale hulpstartaansluiting.
Als de 12V-accu van de auto ontladen is
Als de 12V-accu van de auto ont laden is, kan het hybridesys-
teem met behulp van de onderstaande procedures worden
gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een a ndere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 580 Monday, January 28, 2019 8:33 AM

5817-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaansl ui-
ting van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegeven in de afbeelding.4
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 581 Monday, January 28, 2019 8:33 AM

5827-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V -accu van uw auto op te laden.
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerenta l
draaien en start het hybridesyste em van uw auto door het contact
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Verwijder de startkabels als het h ybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.
Sluit het deksel van de special e hulpstartaansluiting en plaats het
deksel van de zekeringenkast wee r in de oorspronkelijke positie.
Laat, nadat het hybridesysteem i s gestart, de auto zo snel mogelijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.5
6
7
8
9
10
CAMRY_HV_OM_Europe_OM33D66E .book Page 582 Monday, January 28, 2019 8:33 AM

5837-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Starten van het hybri desysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Als de 12V-accu verwijd erd of ontladen is
● De in de ECU opgeslagen informatie wordt gewist. Laat wanneer d e 12V-
accu volledig is ontladen de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige.
● Sommige systemen moeten mogelijk worden geïnitialiseerd. ( →Blz. 616)
■ Bij het losnemen van de 12V-accuklemmen
Wanneer de 12V-accuklemmen worden losgenomen, wordt de in de ECU
opgeslagen informatie gewist. Neem voordat u de 12V-accuklemmen
losneemt contact op met een erkende Toyota-dealer of hersteller /reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk nie t meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het h ybridesys-
teem in werking is.)
■ Bij het bijladen of vervangen van de 12V-accu
●Wanneer de 12V-accu is ontladen, is het in sommige gevallen nie t mogelijk
om de portieren te ontgrendelen met het Smart entry-systeem met start-
knop. Gebruik de afstandsbediening of de mechanische sleutel om de por-
tieren te vergrendelen of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nad at de 12V-
accu weer is opgeladen, maar start hij wel normaal na de tweede poging.
Dit duidt niet op een storing.
● De stand van het contact wordt door de auto geregistreerd. Wann eer de
12V-accu weer wordt aangesloten, keert het systeem terug naar d e stand
die was geselecteerd voordat de 12V-accu ontladen was. Zorg dat het con-
tact UIT staat voordat de 12V-accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten van de 12V-accu wanne er u niet
zeker weet in welke stand het contact stond voordat de 12V-accu werd
opgeladen.
CAMRY_HV_OM_Europe_OM33D66E .book Page 583 Monday, January 28, 2019 8:33 AM
